Volvo C30 (2006-2013) – caja de fusibles

Volvo C30 (2006-2008) – diagrama de la caja de fusibles

Año de fabricación: 2006, 2007, 2008.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo C30 (2006-2008) es el fusible 45 en la caja de fusibles del habitáculo.

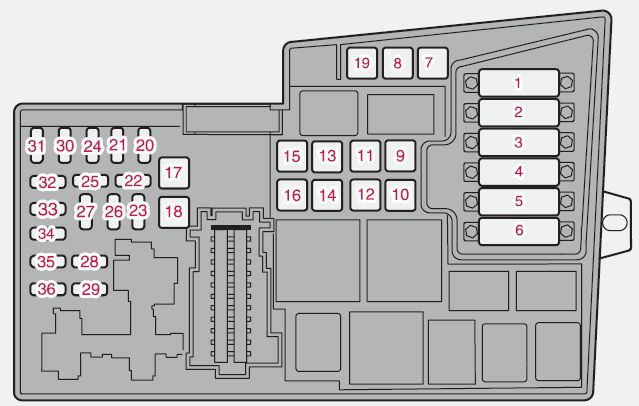

Caja de fusibles en el compartimento del motor:

Fusibles 1–6 tipo “Fusible Midi”.

Fusibles 7–18 tipo “JCASE”.

Fusibles 19–36 tipo “Mini Fusible”.

Número	Amperios [A]	Descripción
1	50	Ventilador del radiador
2)	80	Dirección asistida (no aplicable al motor de 1,6 l).
3)	60	Alimentación a la caja de fusibles en el habitáculo.
4	60	Alimentación a la caja de fusibles en el habitáculo.
5	80	Elemento de aire acondicionado; Calentador PTC adicional (opción)
6	60	Bujías incandescentes (4 cilindros, diésel).
	70	Bujías incandescentes (5 cilindros, diésel).
7	30	Bomba ABS
8	20	Válvulas ABS
9	30	Funciones del motor
10	40	Ventilador
11	20	Limpiafaros
12	30	Alimentación de la luneta trasera térmica
13	30	Relé del motor de arranque
14	40	Cableado del remolque
15	–
16	30	Alimentación para el sistema de audio-navegación
17	30	Limpiaparabrisas

18	40	Alimentación a la caja de fusibles en el habitáculo.
19	–
20	15	Bocina
21	20	Calefacción auxiliar alimentada por combustible; Calefacción del habitáculo.
22	–
23	10	Módulo de control del motor ECM (gasolina 5 cilindros); Transmisión (TCM).
24	20	Filtro de combustible calentado; Separador PTC (diésel 5 cilindros).
25	15
26	15	Llave de encendido
27	10	Compresor del aire acondicionado
28	–
29	15	Faro delantero con faros antiniebla
30	3)	Módulo de control del motor ECM (gasolina 1,6 l, diésel 2,0 l).
31	10	Regulador de voltaje, alternador 4 cilindros
32	10	Inyectores (gasolina 5 cilindros); Sonda lambda (gasolina 4 cilindros); Intercooler (4 cilindros diésel); Sensor de flujo de masa de aire y control del turbo (5 cilindros diésel).
33	20	Sonda lambda y bomba de vacío (gasolina 5 cilindros); Módulo de control del motor (5 cilindros diésel); Calentador del filtro de combustible (4 cilindros diésel).
34	10	Bobinas de encendido (gasolina); Inyectores (gasolina 1,6 l); Bomba de combustible (4 cilindros diésel); Interruptor de presión, Aire acondicionado (5 cilindros); Bujías incandescentes y control de emisiones EGR (5 cilindros diésel).
35	15	Sensores del motor para válvulas; Bobinas de relé; Elemento PTC para aire acondicionado; Trampa de aceite (gasolina 5 cilindros); Módulo de control del motor ECM (5 cilindros diésel); Inyectores (gasolina 1,8 / 2,0 l); Sensor de flujo de masa de aire MAF (gasolina 5 cilindros, 4 cilindros diésel); Control del turbo (4 cilindros diésel); Interruptor de presión de la dirección asistida; Sistema de dirección (gasolina 1,6 l); Control de emisiones EGR (4 cilindros diésel);
36	10	Módulo de control del motor ECM (no 5 cilindros diésel); Sensor de posición del pedal del acelerador; Sonda lambda (5 cilindros diésel).

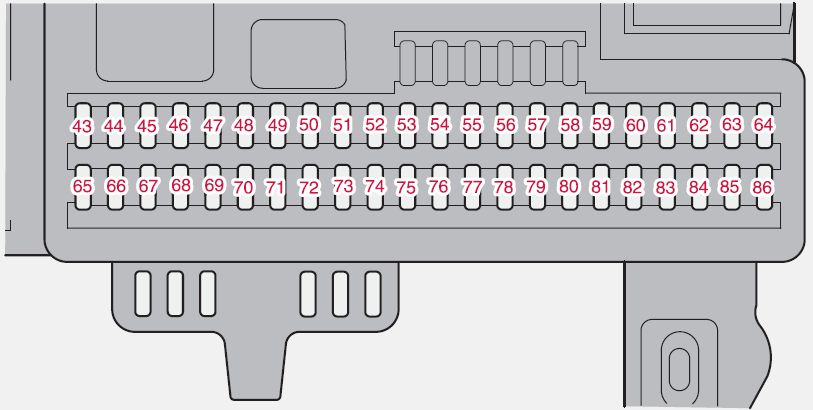

Caja de fusibles en el habitáculo

Los fusibles se encuentran debajo del cajón.

Número	Amperios [A]	Descripción
37	–
38	–
39	–
40	–
41	–
42	–
43	15	Teléfono; Sistema de audio; RTI (opción).
44	10	Sistema SRS; Unidad de control del motor ECM (5 cilindros).
45	15	Toma de corriente
46	5	Habitáculo; Iluminación de la toma y iluminación adicional.
47	5	Iluminación interior
48	15	Limpiaparabrisas trasero
49	10	Sistema SRS
50	–
51	10	Calefacción adicional del habitáculo; Relé del filtro de combustible; Calefacción.
52	5	Unidad de control de la transmisión (TCM); Sistema ABS.
53	10	Dirección asistida
54	10	Asistencia al aparcamiento; Bi-Xenón (opción).
55	20	Unidad de control sin llave
56	10	Unidad de control remoto; Unidad de control de señalización.
57	15	Conector de datos (DLC); Interruptor de la luz de freno.
58	7,5	Faros delanteros derechos; Bobinado del relé de las luces auxiliares.
59	7,5	Faros delanteros izquierdos
60	15	Calefacción del asiento (lado del conductor).

61	15	Calefacción del asiento (lado del pasajero).
62	20	Techo corredizo
63	–
64	5	RTI (opción)
65	5	Sistema de audio-navegación
66	10	Módulo de control del sistema de audio-navegación (ICM); Control del aire acondicionado.
67	–
68	5	Control de velocidad
69	5	Aire acondicionado, sensor de lluvia, botón BLIS
70	–
71	–
72	–
73	5	Techo corredizo, consola superior iluminación interior (OHC); Recordatorio de cinturones de seguridad traseros; Espejo retrovisor con atenuación automática.
74	15	Relé de la bomba de combustible
75	–
76	–
77	–
78	–
79	5	Iluminación de marcha atrás
80	–
81	–
82	25	Alimentación de la puerta delantera derecha
83	25	Alimentación de la puerta delantera izquierda
84	25	Asiento eléctrico del pasajero
85	25	Asiento eléctrico del conductor
86	5	Iluminación interior; Iluminación del maletero; Asientos eléctricos; Indicador de nivel de combustible (1.8F).

Volvo C30 (2009) – diagrama de la caja de fusibles

Año de fabricación: 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo C30 (2009) es el fusible 45 en la caja de fusibles

Caja de fusibles en el compartimento del motor

Los fusibles 1–18 son relés/interruptores.

Nº	Amperaje [A]	Descripción
1	50	Ventilador del líquido refrigerante (radiador)
2)	80	Dirección asistida
3)	60	Alimentación a la caja de fusibles en el habitáculo
4	60	Alimentación a la caja de fusibles en el habitáculo
5	80	Elemento, unidad de aire acondicionado
6	–	Vacío
7	30	Bomba ABS
8	20	Válvulas ABS
9	30	Funciones del motor
10	40	Ventilador del sistema de calefacción
11	20	Sistema de pulverización de faros
12	30	Alimentación para la luneta trasera térmica
13	30	Relé del motor de arranque
14	40	Conector del remolque (equipamiento opcional)
15	–	Vacío
16	30	Canal para el sistema de audio
17	30	Escobillas

18	40	Alimentación a la caja de fusibles en la zona de pasajeros
19	–	Vacío
20	15	Bocina
21	–	Vacío
22	–	Vacío
23	10	Módulo de control del motor (ECM), módulo de control de la transmisión (TCM)
24	–	Vacío
25	–	Vacío
26	15	Encendido
27	10	Compresor del aire acondicionado
28	–	Vacío
29	15	Faros antiniebla delanteros (opción)
30	–	Vacío
31	–	Vacío
32	10	Inyectores de combustible
33	20	Sondas lambda calefactadas; Bomba de vacío.
34	10	Bobinas de encendido; Sensor de presión de la unidad de aire acondicionado
35	15	Válvulas del sensor del motor; Relé del aire acondicionado; Bobina del relé; Trampa de aceite del elemento PTC; Depósito; Medidor de masa de aire.
36	10	Módulo de control del motor (ECM); Sensor del acelerador.

Caja de fusibles en la zona de pasajeros

Los fusibles se encuentran debajo del compartimento de pasajeros.

Nº	Amperaje [A]	Descripción
37	–	Vacío
38	–	Vacío
39	–	Vacío
40	–	Vacío
41	–	Vacío
42	–	Vacío
43	15	Sistema de audio; Sistema de navegación Volvo (opción)
44	10	Sistema de retención suplementario (SRS); Módulo de control del motor.
45	15	Toma de 12 V en el asiento trasero
46	5	Iluminación: guantera, salpicadero, espacio para los pies.
47	5	Iluminación interior
48	15	Limpiaparabrisas; Pulverizador de la tapa trasera.
49	10	Sistema de retención suplementario (SRS); Sensor de peso del pasajero (OWS).
50	–	Vacío
51	10	Relé del filtro de combustible
52	5	Módulo de control de la transmisión (TCM); ABS.
53	10	Dirección asistida
54	10	Asistente de aparcamiento (opción); Faros bi-xenón (opción).
55	20	Vacío
56	10	Módulo de control remoto del sistema de navegación Volvo (opción); Módulo de control de la sirena de advertencia.
57	15	Toma de diagnóstico integrada; Interruptor de la luz de freno.
58	7,5	Relé de las luces de carretera derechas, auxiliares.
59	7,5	Luz de carretera izquierda
60	15	Asiento del conductor calefactado (opción)

61	15	Asiento del pasajero calefactado (opción)
62	20	Techo corredizo (opción)
63	–	Vacío
64	5	Sistema de audio; Sistema de navegación Volvo (opción).
65	5	Sistema de amplificación
66	10	Módulo de control del sistema de audio (ICM); Sistema de calefacción.
67	–	Vacío
68	5	Control de crucero
69	5	Sistema de calefacción; Sensor de lluvia (opción); Botón BLIS (opción).
70	–	Vacío
71	–	Vacío
72	–	Vacío
73	5	Techo corredizo; Iluminación del techo delantero; Espejo con atenuación automática, Recordatorio de cinturones de seguridad.
74	15	Relé de la bomba de combustible
75	–	Vacío
76	–	Vacío
77	–	Vacío
78	–	Vacío
79	5	Luces de emergencia
80	–	Vacío
81	–	Vacío
82	25	Control de la ventana – puerta delantera del lado del pasajero.
83	25	Ventana eléctrica y cerradura de la puerta – puerta delantera del lado del conductor.
84	25	Asiento eléctrico del pasajero
85	25	Asiento eléctrico del conductor
86	5	Relé de iluminación interior; Iluminación del maletero; Asientos eléctricos.

Volvo C30 (2010-2013) – diagrama de la caja de fusibles

Año de fabricación: 2010, 2011, 2012, 2013.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo C30 (2010-2013) es el fusible 30 en la caja de fusibles del compartimento del motor.

Caja de fusibles en el compartimento del motor

Los fusibles 1–18 son relés / interruptores automáticos.

Nº	Amperios [A]	Descripción
1	50	Ventilador de refrigeración (radiador)
2	80	Dirección asistida
3	60	Alimentación para la caja de fusibles en el habitáculo
4	60	Alimentación para la caja de fusibles en el habitáculo
5	80	Elemento, unidad de aire acondicionado
6	–	No utilizado
7	30	Bomba ABS
8	20	Válvulas ABS
9	30	Funciones del motor
10	40	Ventilador del sistema de aire acondicionado
11	20	Limpiafaros
12	30	Alimentación para la luneta trasera térmica
13	30	Relé del motor de arranque
14	40	Conexión del remolque (accesorio)
15	–	No en uso
16	30	Alimentación para el sistema de audio
17	30	Intermitente

18	40	Alimentación para la caja de fusibles en el habitáculo
19	–	No utilizado
20	15	Bocina
21	–	No utilizado
22	–	No utilizado
23	10	Módulo de control del motor (ECM); Módulo de control de la transmisión (TCM).
24	–	No utilizado
25	–	No utilizado
26	15	Llave de encendido
27	10	Compresor del aire acondicionado
28	–	No utilizado
29	15	Faros antiniebla delanteros*
30	–	No utilizado
31	–	No utilizado
32	10	Inyectores de combustible
33	20	Sonda lambda calefactada; Bomba de vacío.
34	10	Bobinas de encendido; Sensor de presión de la unidad de aire acondicionado
35	15	Válvulas del sensor del motor; Relé del aire acondicionado; Bobina del relé; Trampa de aceite del elemento PTC; Depósito; Medidor de masa de aire.
36	10	Módulo de control del motor (ECM); Sensor del acelerador.

Caja de fusibles en el habitáculo

Los fusibles se encuentran debajo de la guantera.

Nº	Amperios [A]	Descripción
37	–	No utilizado
38	–	No utilizado
39	–	No utilizado
40	–	No utilizado
41	–	No utilizado
42	–	No utilizado
43	15	Sistema de audio; Sistema de navegación Volvo*.
44	10	Sistema de retención adicional (SRS); Unidad de control del motor.
45	15	Toma de 12 V en el asiento trasero
46	5	Iluminación: guantera, salpicadero, espacio para los pies
47	5	Iluminación interior
48	15	Limpiaparabrisas y lavaparabrisas trasero
49	10	Sistema de retención adicional (SRS); Sensor de peso del pasajero (OWS).
50	–	No utilizado
51	10	Relé del filtro de combustible
52	5	Unidad de control de la transmisión (TCM); ABS.
53	10	Dirección asistida
54	10	Asistente de aparcamiento*; Luces de xenón dobles*.
55	20	No utilizado
56	10	Unidad de control remoto del sistema de navegación Volvo (opción); Unidad de control de la sirena de advertencia.
57	15	Toma de diagnóstico integrada; Interruptor de las luces de freno.
58	7,5	Luz de carretera derecha; Relé de los faros auxiliares.
59	7,5	Luz de carretera izquierda
60	15	Asiento del conductor calefactado*

61	15	Asiento del pasajero calefactado*
62	20	Techo corredizo*
63	–	No en uso
64	5	Sistema de audio; Sistema de navegación Volvo*.
65	5	Sistema de amplificación
66	10	Módulo de control del sistema de audio (ICM); Aire acondicionado.
67	–	No en uso
68	5	Control de crucero
69	5	Aire acondicionado, sensor de lluvia (opción); Botón BLIS *
70	–	No en uso
71	–	No en uso
72	–	No en uso
73	5	Techo corredizo; Iluminación interior delantera; Espejo con atenuación automática*; Recordatorio de abrocharse los cinturones de seguridad.
74	15	Relé de la bomba de combustible
75	–	No en uso
76	–	No en uso
77	–	No en uso
78	–	No en uso
79	5	Luces de emergencia
80	–	No en uso
81	–	No en uso
82	25	Elevalunas eléctrico – puerta del pasajero
83	25	Elevalunas eléctrico y cerradura de la puerta – puerta delantera del lado del conductor
84	25	Asiento del pasajero con accionamiento eléctrico
85	25	Asiento del conductor con accionamiento eléctrico
86	5	Relé de iluminación interior; Iluminación del maletero; Asientos eléctricos.

Acerca del Volvo C30 (2006-2013)

El Volvo C30 es un vehículo hatchback compacto que se fabricó entre 2006 y 2013. Este modelo es conocido por su diseño elegante y carácter deportivo, que atrajo especialmente a los conductores más jóvenes. El Volvo C30 ofrecía varias opciones de motor, incluyendo variantes de gasolina y diésel, con cilindradas de 1.6 a 2.5 litros. La potencia de los motores oscilaba entre 100 y 230 caballos, lo que proporcionaba una amplia selección para diferentes necesidades y preferencias de los conductores. El espacio interior fue diseñado con énfasis en la comodidad y la seguridad, lo cual es característico de la marca Volvo.

Diagrama de la caja de fusibles del Volvo C30

Esta página muestra el diagrama de la caja de fusibles del Volvo C30, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, específicamente en el área del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos, por lo que es importante tener un diagrama preciso de la caja de fusibles disponible.
