Volvo S60 (2001-2022) – caja de fusibles

Volvo S60 I (2001) – esquema de fusibles

Año de fabricación: 2001.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S60 (2001) es el fusible 13 en la caja de fusibles del salpicadero.

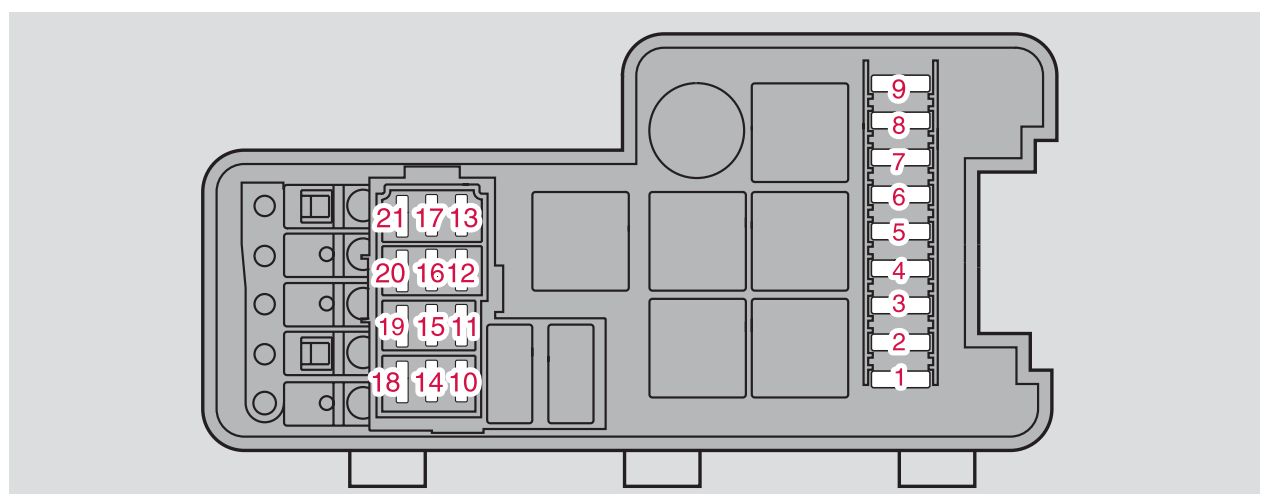

Caja de fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
1	Accesorios	25
2	Faros adicionales (opción)	20
3	–	–
4	Sondas lambda de tres vías	20
5	Calentador del cárter de aceite; Válvulas solenoides.	15
6	Sensor de masa de aire; Unidad de control del motor; Inyectores.	15
7	Módulo de la mariposa	10
8	Compresor del aire acondicionado; Sensor de posición del pedal del acelerador.	10
9	Bocina	15
10	–	–
11	Compresor del aire acondicionado; Bobinas de encendido; Ventilador eléctrico.	20

12	Interruptor de la luz de freno	5
13	Limpiaparabrisas	25
14	ABS/DSTC	30
15	–	–
16	Limpiaparabrisas delanteros; Lavafaros (algunos modelos).	15
17	–	–
18	–	–
19	ABS/DSTC	30
20	–	–
21	–	–
22	Motor de arranque	25
23	Módulo de control del motor	5
24	–	–

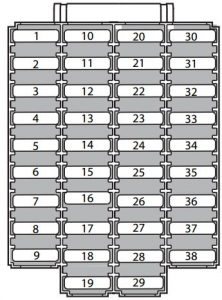

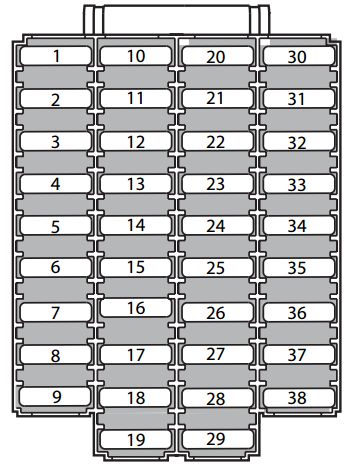

Caja de fusibles en el borde del salpicadero

Nº	Descripción	Amperaje [A]
1	Faro delantero izquierdo	10
2	Faro delantero derecho	10
3	Faros, luces de cruce	15
4	Faros, luces de carretera	20
5	Asiento del conductor con accionamiento eléctrico.	30
6	Asiento del pasajero con accionamiento eléctrico	30
7	Asiento delantero izquierdo calefactado (opción)	15
8	Asiento delantero derecho calefactado (opción)	15
9	ABS	5
10	Faro delantero izquierdo de carretera	15
11	Faro delantero derecho de carretera.	15
12	Lavafaros (algunos modelos)	15
13	Toma de corriente de 12V	20
14	Asiento eléctrico del lado del pasajero; Cinturón de seguridad delantero.	5
15	Audio, VNS	5
16	Audio	20
17	Amplificador de radio	30
18	Faros antiniebla delanteros	5

19	VNS	10
20	–	–
21	Transmisión automática; Bloqueo de la transmisión.	10
22	Intermitentes	20
23	Módulo de interruptor de luces, módulo de interruptor; Funciones de climatización y confort; Conector de diagnóstico; Módulo del volante.	5
24	Relé de aumento de alimentación X: control de clima, asiento del conductor con accionamiento, información del conductor.	10
25	Alimentación del interruptor de encendido 30: Módulo electrónico central: 50, S, X, 15 Airbag X, Relé X, Relé 15, Relé del motor de arranque	10
26	Ventilador del sistema de aire acondicionado	30
27	Cierre centralizado; Elevalunas eléctricos; Módulos de las puertas delanteras; Retrovisores.	15
28	Módulo electrónico – iluminación adicional	10
29	Teléfono	10
30	Luces de estacionamiento, delanteras izquierdas y traseras izquierdas	10
31	Luces de estacionamiento; Delanteras derechas y traseras derechas; Iluminación de la matrícula.	10
32	Módulo electrónico central; Iluminación del espejo de cortesía; Dirección asistida; Iluminación general.	10
33	Bomba de combustible	15
34	Techo corredizo	15
35	Cierre centralizado; Elevalunas eléctricos; Retrovisor exterior izquierdo.	25
36	Cierre centralizado; Elevalunas eléctricos; Retrovisor exterior derecho.	25
37	Elevalunas eléctricos traseros	30
38	–	–

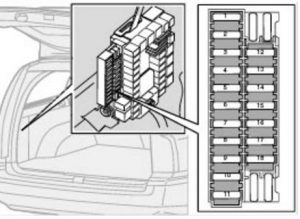

Fusibles en el maletero

Número	Descripción	Amperaje [A]
1	Módulo electrónico trasero; Iluminación del compartimento del motor.	10
2	Faro antiniebla trasero	10
3	Luz de freno	15
4	Luces de marcha atrás	10
5	Calentador de la luneta trasera; Relé 15I (accesorios).	5
6	Apertura del maletero	10
7	Reposacabezas abatibles	10
8	Puertas traseras con cierre centralizado; Tapa del depósito de combustible.	15
9	Gancho de remolque (30 movimientos) (equipamiento adicional)	15
10	Cambiador de CD; CD ROM; VNA; Antena.	10
11	Módulo electrónico, accesorios	15
12	–	–
13	–	–
14	–	–
15	Gancho de remolque (alimentación 15I)	20
16	Toma de corriente en el maletero (accesorios).	15
17	Módulo de control de tracción total	5
18	–	–

Volvo S60 I (2002) – esquema de la caja de fusibles

Año de fabricación: 2002.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S60 (2002) es el fusible 13 en la caja de fusibles del salpicadero.

Caja de fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
1	Accesorios	25
2	Luces adicionales (opción)	20
3	Bomba de vacío	15
4	Sensor de oxígeno de tres vías	20
5	Calentador de bloque ventilado, válvulas solenoides	10
6	Sensor de masa de aire, unidad de control del motor, inyectores	15
7	Módulo del cuerpo de la mariposa	10
8	Compresor del aire acondicionado, sensor de posición del pedal del acelerador, ventilador E-box	10
9	Bocina	15
10	–	–
11	Compresor del aire acondicionado, bobinas de encendido	20

12	Interruptor de luces de freno	5
13	Limpiaparabrisas	25
14	ABS / DSTC	30
15	–	–
16	Limpiaparabrisas delantero, lavafaros (algunos modelos)	15
17	Faro delantero derecho	10
18	Faro delantero izquierdo	10
19	ABS / DSTC	30
20	Luces de carretera, izquierda	15
21	Luces de carretera, derecha	15
22	Motor de arranque	35
23	Módulo de control del motor	10
24	–	5

Caja de fusibles en el borde del salpicadero

Nº	Descripción	Amperaje [A]
1	Faro delantero izquierdo	10
2	Faro delantero derecho	10
3	Faros, luces de posición.	15
4	Faros, luces de carretera	20
5	Asiento del conductor con accionamiento eléctrico.	30
6	Asiento del pasajero con accionamiento eléctrico	30
7	Asiento delantero izquierdo calefactado (opción)	15
8	Asiento delantero derecho calefactado (opción)	15
9	ABS	5
10	–	–
11	–	–
12	Lavafaros (algunos modelos)	15
13	Toma de corriente de 12V	20
14	Asiento eléctrico del lado del pasajero, Cinturón de seguridad delantero	5
15	Audio, VNS	5
16	Audio	20
17	Amplificador de radio	30
18	Faros antiniebla delanteros	5

19	VNS	10
20	Interruptor de transporte	5
21	Transmisión automática, bloqueo de la transmisión	10
22	Intermitentes	20
23	Módulo de interruptor de luces; Módulo de interruptor; Funciones de climatización y confort; Conector de diagnóstico; Módulo del volante.	5
24	Relé de aumento de alimentación X: control de clima, asiento del conductor con accionamiento, información del conductor.	10
25	Alimentación del interruptor de encendido 30: Unidad electrónica central: 50, S, X, 15; Airbag X; Relé X; Relé 15; Relé del motor de arranque.	10
26	Ventilador del sistema de aire acondicionado	30
27	Cierre centralizado; Elevalunas eléctricos; Módulos de las puertas delanteras; Retrovisores.	15
28	Módulo electrónico central – iluminación adicional	10
29	Teléfono	10
30	Luces de estacionamiento, delanteras izquierdas y traseras izquierdas	10
31	Luces de estacionamiento, delanteras derechas y traseras derechas, iluminación de la matrícula	10
32	Unidad electrónica central, Iluminación del espejo de cortesía, Dirección asistida, Iluminación general	10
33	Bomba de combustible	15
34	Techo corredizo	15
35	Cierre centralizado, elevalunas eléctricos, retrovisor exterior izquierdo	25
36	Cierre centralizado, elevalunas eléctricos, retrovisor exterior derecho	25
37	Elevalunas eléctricos traseros	30
38	–	–

Fusibles en el maletero

Número	Descripción	Amperaje [A]
1	Módulo electrónico trasero, iluminación del compartimento del motor	10
2	Faro antiniebla trasero	10
3	Luz de freno	15
4	Luces de marcha atrás	10
5	Calentador de la luneta trasera, relé 15I (accesorios)	5
6	Apertura del maletero	10
7	Reposacabezas abatibles	10
8	Puertas traseras con cierre centralizado, tapa del depósito de combustible	15
9	Gancho de remolque (30 movimientos) (equipamiento adicional)	15
10	Cambiador de CD; Antena.	10
11	Módulo electrónico, accesorios	15
12	–	–
13	–	–
14	–	–
15	Gancho de remolque (alimentación 15I)	20
16	Toma de corriente en el maletero (accesorios)	15
17	Módulo de control de tracción total	5
18	–	–

Volvo S60 I (2003) – esquema de la caja de fusibles

Año de fabricación: 2003.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S60 (2003) es el fusible 13 en la caja de fusibles del salpicadero.

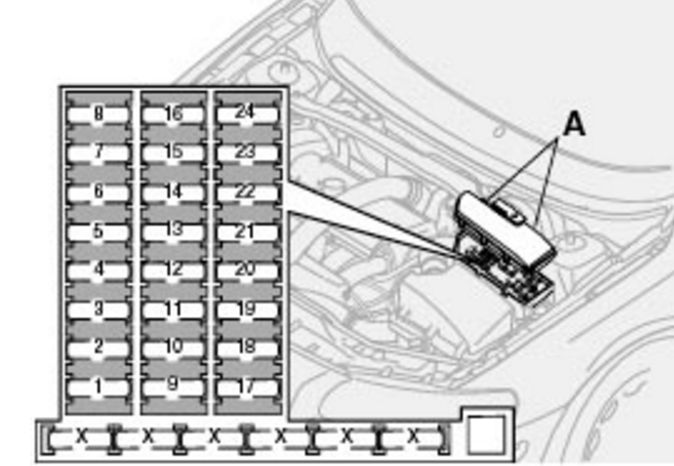

Caja de fusibles en el compartimento del motor

Nº	Descripción	Amperaje [A]
1	Accesorios	25
2	Luces adicionales (opción)	20
3	Bomba de vacío	15
4	Sensor de oxígeno	20
5	Calentador de bloque ventilado; Válvulas solenoides.	10
6	Sensor de flujo de masa de aire; Unidad de control del motor; Inyectores.	15
7	Módulo de la mariposa	10
8	Compresor del aire acondicionado; Sensor de posición del pedal del acelerador; Ventilador E-box.	10
9	Bocina	15
10	–	–
11	Compresor del aire acondicionado; Bobinas de encendido.	20

12	Interruptor de luces de freno	5
13	Limpiaparabrisas	25
14	ABS/STC/DSTC	30
15	–	–
16	Limpiaparabrisas delanteros; Limpiaparabrisas y lavafaros (algunos modelos)	15
17	Luz de cruce derecha	10
18	Luz de cruce izquierda	10
19	ABS/STC/DSTC	30
20	Luz de carretera – izquierda	15
21	Luz de carretera – derecha	15
22	Motor de arranque	35
23	Módulo de control del motor	10
24	–	5

Caja de fusibles en el borde del salpicadero

Nº	Descripción	Amperaje [A]
1	Faros con luz de cruce	15
2	Faros con luz de carretera	20
3	Asiento del conductor con accionamiento eléctrico	30
4	Asiento del pasajero con accionamiento eléctrico	30
5	–	–
6	–	–
7	Asiento delantero izquierdo calefactado (opción)	15
8	Asiento delantero derecho calefactado (opción)	15
9	ABS; STC; DSTC.	5
10	–	–
11	–	–
12	Lavafaros (algunos modelos)	15
13	Toma de corriente de 12V	15
14	Asiento del pasajero con accionamiento eléctrico	5
15	Sistema de audio, VNS	5
16	Sistema de amplificación	20
17	Faros antiniebla delanteros	15
18	Pantalla VNS	10

19	–	–
20	Transmisión automática; Bloqueo de cambio; Extensión de movimiento D2.	10
21	Intermitente	20
22	Módulo de interruptor de faros; Sistema de aire acondicionado; Conector de diagnóstico a bordo; Módulos de la palanca del volante.	5
23	Alimentación ampliada del relé D1: Sistema de aire acondicionado, Asiento del conductor eléctrico, Información del conductor.	10
24	Encendido; Relé de arranque; SRS; Módulo de control del motor.	10
25	Ventilador del sistema de aire acondicionado	30
26	–	–
27	Módulo electrónico – iluminación adicional	10
28	–	–
29	Faros delanteros izquierdos, luces de estacionamiento traseras	7,5
30	Faros delanteros derechos, luces de estacionamiento traseras, iluminación de la matrícula	7,5
31	Módulo eléctrico central; Iluminación del espejo de cortesía; Iluminación de la guantera; Iluminación interior adicional.	10
32	Bomba de combustible	15
33	Actuador del techo corredizo	15
34	Cierre centralizado; Elevalunas eléctricos; Retrovisor exterior izquierdo.	25
35	Cierre centralizado; Elevalunas eléctricos; Retrovisor exterior derecho.	25
36	Elevalunas eléctricos traseros, cierres de seguridad eléctricos para niños	30
37	Sirena de alarma *	5
* Tenga en cuenta que si el fusible no está intacto o se retira, se activará la alarma.

Fusibles en el maletero

Número	Descripción	Amperaje [A]
1	Módulo eléctrico trasero; Iluminación del maletero	10
2	Faro antiniebla trasero	10
3	Luz de freno	15
4	Luces de marcha atrás	10
5	Desempañador de la luneta trasera, relé 15I – accesorios	5
6	Liberación del maletero	10
7	Reposacabezas traseros abatibles	10
8	Puertas traseras con cierre centralizado; Tapa del depósito de combustible.	15
9	Gancho de remolque (30 movimientos)	15
10	Cambiador de CD, VNS	10
11	Módulo de control de accesorios (AEM)	15
12	–	–
13	–	–
14	Luces de freno	7,5
15	Gancho de remolque (alimentación 15I)	20
16	Toma de corriente en el maletero – accesorios.	15
17	Módulo de control de tracción total	7,5
18	–	–

Volvo S60 I (2004) – esquema de la caja de fusibles

Año de fabricación: 2004.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S60 (2004) es el fusible 13 en la caja de fusibles del salpicadero.

Caja de fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
1	Accesorios	25
2	Faros adicionales (opción)	20
3	–	–
4	Sensor de oxígeno	20
5	Calentador de bloque ventilado; Válvulas solenoides.	10
6	Sensor de flujo de masa de aire; Unidad de control del motor; Inyectores.	15
7	Módulo de la mariposa	10
8	Compresor del aire acondicionado; Sensor de posición del pedal del acelerador; Ventilador E-box.	10
9	Bocina	15
10	–	–
11	Compresor del aire acondicionado; Bobinas de encendido.	20

12	Interruptor de luces de freno	5
13	Limpiaparabrisas	25
14	ABS/STC/DSTC	30
15	–	–
16	Limpiaparabrisas; Limpiaparabrisas/lavafaros (algunos modelos).	15
17	Luz de cruce derecha	10
18	Luz de cruce izquierda	10
19	ABS/STC/DSTC	30
20	Luces de carretera – izquierda	15
21	Luces de carretera – derecha	15
22	Motor de arranque	35
23	Módulo de control del motor	10
24	–	5

Caja de fusibles en el borde del salpicadero

Nº	Descripción	Amperaje [A]
1	Faros con luz de cruce	15
2	Faros con luz de carretera	20
3	Asiento delantero del conductor con accionamiento eléctrico	30
4	Asiento delantero del pasajero con accionamiento eléctrico	30
5	Dirección asistida dependiente de la velocidad; Bomba de vacío.	15
6	–	–
7	Asiento delantero izquierdo calefactado (opción)	15
8	Asiento delantero derecho calefactado (opción)	15
9	ABS/STC/DSTC	5
10	Luces diurnas	10
11	Luces diurnas	10
12	Lavafaros (algunos modelos)	15
13	Toma de corriente de 12V	15
14	Asiento delantero del pasajero con accionamiento eléctrico	5
15	Sistema de audio, VNS	5
16	Sistema de amplificación	20
17	Faros antiniebla delanteros	15
18	Pantalla VNS	10

19	–	–
20	Transmisión automática; Bloqueo de cambio; Extensión de movimiento D2.	10
21	Intermitente	20
22	Módulo de interruptor de faros; Sistema de aire acondicionado Conector de diagnóstico a bordo; Módulos de la palanca del volante.	5
23	Alimentación ampliada del relé D1; Sistema de aire acondicionado; Asiento del conductor eléctrico; Información del conductor.	10
24	Llave de encendido, Relé de arranque; SRS; Módulo de control del motor.	10
25	Ventilador del sistema de aire acondicionado	30
26	Chasis activo FOUR-C	15
27	Módulo electrónico – iluminación adicional	10
28	–	–
29	Luces de posición delanteras/traseras izquierdas	7,5
30	Luces de posición delanteras/traseras derechas; Iluminación de la matrícula.	7,5
31	Módulo eléctrico central; Iluminación del espejo de cortesía; Iluminación de la guantera; Iluminación interior adicional.	10
32	Bomba de combustible	15
33	Actuador del techo corredizo	15
34	Cierre centralizado; Elevalunas eléctricos; Retrovisor exterior izquierdo.	25
35	Cierre centralizado; Elevalunas eléctricos; Retrovisor exterior derecho.	25
36	Elevalunas eléctricos traseros	30
37	Sirena de alarma*	5
* Tenga en cuenta que si el fusible no está intacto o se retira, se activará la alarma.

Fusibles en el maletero

Nº	Descripción	Amp [A]
1	Módulo eléctrico trasero; Iluminación del maletero.	10
2	Faro antiniebla trasero	10
3	Luz de freno	15
4	Luces de marcha atrás	10
5	Desempañador de la luneta trasera; Relé 15I – accesorios.	5
6	Liberación del maletero	10
7	Reposacabezas traseros abatibles	10
8	Puertas traseras con cierre centralizado; Tapa del depósito de combustible.	15
9	Enganche de remolque (30 movimientos)	15
10	Cambiador de CD, VNS	10
11	Módulo de control de accesorios (AEM)	15
12	–	–
13	–	–
14	Luces de freno	7,5
15	Enganche de remolque (alimentación 15I)	20
16	Toma de corriente en el maletero – accesorios.	15
17	Módulo de control de tracción total.	7,5
18	–	–

Volvo S60 I (2005) – esquema de la caja de fusibles

Año de fabricación: 2005.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S60 (2005) es el fusible 11 en la caja de fusibles del habitáculo.

Caja de fusibles / fusibles en el compartimento del motor

Nº	Descripción	Amperaje [A]
1	–	–
2	Faros adicionales (accesorios)	20
3	Módulo de la mariposa (modelos sin turbo)	10
4	Sensor de oxígeno	20
5	Calentador de ventilación del chasis; Válvulas solenoides; Sensor de fuga de combustible.	10
6	Sensor de flujo de masa de aire; Unidad de control del motor; Inyectores.	15
7	–	–
8	Compresor del aire acondicionado; Sensor de posición del pedal del acelerador; Ventilador E-box.	10
9	–	–
10	–	–
11	Bobinas de encendido	20

12	–	–
13	Limpiaparabrisas	25
14	ABS	30
15	Boquillas del lavafaros (algunos modelos).	35
16	–	–
17	Faros antiniebla del lado del conductor	20
18	Luces de posición delanteras	15
19	ABS	30
20	Faros antiniebla del lado del pasajero	20
21	Bomba de combustible	15
22	Arranque	35
23	Módulo de control del motor; Relé del motor.	10
24	–	–

Caja de fusibles en el borde del salpicadero

Nº	Descripción	Amperaje [A]
1	Asiento del conductor con accionamiento eléctrico (opción).	25
2	Asiento del pasajero con accionamiento eléctrico (opción).	25
3	Ventilador del sistema de aire acondicionado	30
4	Módulo de control – puerta delantera del pasajero	25
5	Módulo de control – puerta del conductor	25
6	Iluminación del techo; módulo de control superior eléctrico.	10
7	Techo corredizo (opción)	15
8	Llave de encendido; sistema SRS; módulo de control del motor; inmovilizador.	7,5
9	Diagnóstico del sistema a bordo; interruptor de luces; sensor de ángulo de dirección; módulo de control del volante.	5
10	Sistema de audio	20
11	Amplificador del sistema de audio	30
12	Pantalla del sistema de navegación (opción)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Caja de fusibles en el habitáculo

Nº	Descripción	Amperaje [A]
1	Asiento calefactado del pasajero (opción)	15
2	Asiento calefactado del conductor (opción)	15
3	Bocina	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirena de alarma	5
9	Interrupción de la alimentación del interruptor de luces	5
10	Panel de instrumentos; Sistema de aire acondicionado; Asiento del conductor con accionamiento eléctrico (opción).	10
11	Toma de 12 V – asientos delanteros y traseros	15
12	–	–
13	–	–
14	Limpiaparabrisas (S60 R)	15
15	ABS; STC/DSTC.	5
16	Dirección asistida; Faros bi-xenón (opción).	10
17	Faro delantero de cruce del lado del conductor (opción).	7,5

18	Faro delantero de cruce del lado del pasajero (opción).	7,5
19	–	–
20	–	–
21	Módulo de control de la transmisión; Bloqueo de marcha atrás (M66).	10
22	Faros de carretera del lado del conductor	10
23	Faros de carretera del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento del pasajero con accionamiento eléctrico (opción); Sistema de audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba del lavaparabrisas, lavafaros (S60 R).	15
35	–	–
36	–	–

Fusibles en el maletero

Nº	Descripción	Amperaje [A]
1	Luces de marcha atrás	10
2	Luces de posición; Faros antiniebla; Iluminación del compartimento del motor; Iluminación de la matrícula; Luces de freno.	20
3	Módulo de control de accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Cambiador de CD (opción); Sistema de navegación (opción).	7,5
7	Cableado del remolque (30 cables)	15
8	Toma de 12 V – habitáculo	15
9	Puerta lateral trasera del pasajero – control de ventanas, función de desactivación de ventanas.	20
10	Puerta trasera del lado del conductor – control de ventanas, función de desactivación de ventanas.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	–	–
20	Cableado del remolque (15 cables) – opción	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	Sistema de suspensión Four-C (opción)	15
25	–	–
26	Asistente de estacionamiento (opción)	5
27	Fusible principal: cableado del remolque, FourC, asistencia de estacionamiento, tracción a las cuatro ruedas.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de posición, intermitentes.	25
30	Iluminación del remolque del lado del pasajero: luz de posición, luz de freno, luz antiniebla, intermitente.	25
31	Fusible principal: fusibles 37 y 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Luneta trasera calefactada	20
38	Luneta trasera calefactada	20

Volvo S60 (2006) – esquema de la caja de fusibles

Año de fabricación: 2006.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo S60 son el fusible nº 11 (tomas de 12 V – asientos delanteros y traseros) en la caja de fusibles del salpicadero debajo del volante y el fusible nº 8 (toma de 12 V – maletero) en la caja de fusibles del maletero.

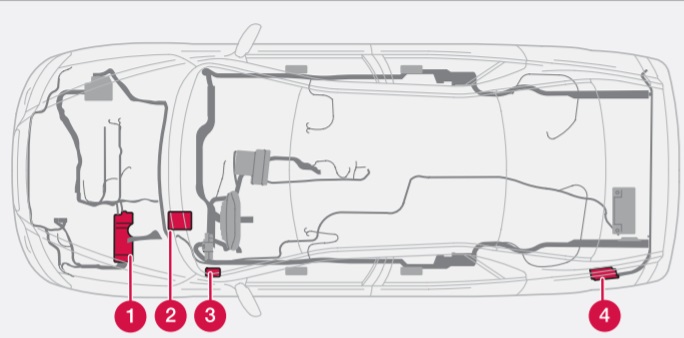

Ubicación de la caja de fusibles

1) Caja de relés/fusibles en el compartimento del motor.

2) Caja de fusibles en el habitáculo debajo del volante, detrás del panel de plástico.

3) Caja de fusibles en el habitáculo, en el borde del salpicadero.

4) La caja de fusibles se encuentra detrás del panel del lado del conductor en el compartimento de carga.

Caja de relés / fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Faros adicionales (opción)	20
6	Relé del motor de arranque	35
7	Limpiaparabrisas	25
8	–	–
9	Bomba de combustible	15
10	Bobinas de encendido; Unidad de control del motor.	20

11	Sensor del pedal del acelerador; Compresor del aire acondicionado; Ventilador e-box.	10
12	Módulo de control del motor; Inyectores de combustible; Sensor de flujo de masa de aire.	15
13	Módulo de control de la mariposa	10
14	Sensor de oxígeno calefactado	20
15	Calentador de bloque; Válvulas solenoides.	10
16	Faro de luz de cruce del lado del conductor	20
17	Faros de luz de cruce del lado del pasajero	20
18	–	–
19	Alimentación del módulo de control del motor; Relé del motor.	5
20	Luces de estacionamiento	15
21	–	–

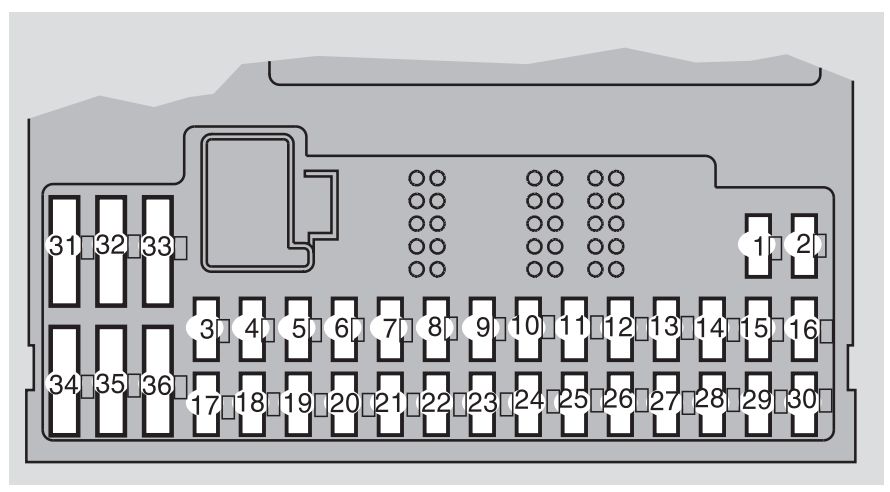

Caja de fusibles en el habitáculo, detrás del panel de plástico

Número	Descripción	Amperaje [A]
1	Asiento calefactado del pasajero (opción)	15
2	Asiento calefactado del conductor (opción)	15
3	Bocina	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirena de alarma	5
9	Interrupción de la alimentación del interruptor de luces	5
10	Panel de instrumentos; Sistema de aire acondicionado; Asiento del conductor con accionamiento eléctrico (opción).	10
11	Tomas de 12 V – asientos delanteros y traseros	15
12	–	–
13	–	–
14	Lavafaros (S60 R)	15
15	ABS; STC/DSTC.	5
16	Dirección asistida; Faros Active BiXenon (opción).	10
17	Faro delantero de cruce del lado del conductor (opción).	7,5

18	Faro de luz de cruce delantero del lado del pasajero (opción).	7,5
19	–	–
20	–	–
21	Módulo de control de la transmisión; Bloqueo de marcha atrás (M66).	10
22	Faros de carretera del lado del conductor	10
23	Faros de carretera del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento del pasajero con accionamiento eléctrico (opción); Sistema de audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba del lavaparabrisas; Lavafaros (S60 R).	15
35	–	–
36	–	–

Caja de fusibles en el borde del salpicadero

Nº	Descripción	Amperaje [A]
1	Asiento del conductor con accionamiento eléctrico	25
2	Asiento del pasajero con accionamiento eléctrico	25
3	Ventilador del sistema de aire acondicionado	30
4	Módulo de control – puerta delantera del pasajero	25
5	Módulo de control – puerta del conductor	25
6	Iluminación del techo; Módulo de control superior eléctrico.	10
7	Techo corredizo (opción)	15
8	Llave de encendido, sistema SRS; Módulo de control del motor; Inmovilizador; Módulo de control de la transmisión (modelos R).	7,5
9	Diagnóstico del sistema a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo de control del volante.	5
10	Sistema de audio	20
11	Amplificador del sistema de audio	30
12	Pantalla del sistema de navegación (opción)	10
13 – 38	–	–

Fusibles en el maletero

Número	Descripción	Amperaje [A]
1	Iluminación de marcha atrás	10
2	Iluminación de estacionamiento, faros antiniebla; Iluminación del compartimento del motor; Iluminación de la matrícula; Luces de freno.	20
3	Módulo de control de accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Cambiador de CD (opción); Sistema de navegación (opción).	7,5
7	Cableado del remolque (30 cables)	15
8	Alimentación de 12 V – maletero	15
9	Puerta lateral trasera del pasajero – control de ventanas, función de desactivación de ventanas.	20
10	Puerta trasera del lado del conductor – control de ventanas, función de desactivación de ventanas.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	–	–
20	Cableado del remolque (15 cables) – opción	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	Sistema de suspensión Four-C (opción)	15
25	–	–
26	Asistente de estacionamiento (opción)	5
27	Fusible principal: cableado del remolque, FourC, asistencia de estacionamiento, tracción a las cuatro ruedas.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de estacionamiento, intermitentes.	25
30	Iluminación del remolque del lado del pasajero: luz de estacionamiento, luz de freno, luz antiniebla, intermitente.	25
31	Fusible principal: fusibles 37 y 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Luneta trasera calefactada	20
38	Luneta trasera calefactada	20

Volvo S60 I (2007) – esquema de la caja de fusibles

Año de fabricación: 2007.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo S60 son el fusible nº 11 (tomas de 12 V – asientos delanteros y traseros) en la caja de fusibles del salpicadero debajo del volante y el fusible nº 8 (toma de 12 V – maletero) en la caja de fusibles del maletero.

Ubicación de la caja de fusibles

1) Caja de relés/fusibles en el compartimento del motor.

2) Caja de fusibles en el habitáculo debajo del volante, detrás del revestimiento de plástico.

3) Caja de fusibles en el habitáculo, en el borde del salpicadero.

4) La caja de fusibles se encuentra detrás del panel del lado del conductor en el compartimento de carga.

Caja de relés / fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
1	ABS	30
2	ABS	30
3	Dispositivos de pulverización de faros (algunos modelos).	35
4	–	–
5	Faros adicionales (opción)	20
6	Relé del motor de arranque	35
7	Limpiaparabrisas	25
8	Bomba de combustible	15
9	Módulo de control de la transmisión (modelos R).	15
10	Bobinas de encendido; Módulo de control del motor.	20

11	Sensor del pedal del acelerador; Compresor del aire acondicionado; Ventilador e-box.	10
12	Módulo de control del motor; Inyectores de combustible; Sensor de flujo de masa de aire.	15
13	Módulo de control de la mariposa.	10
14	Sensor de oxígeno calefactado	20
15	Calentador de bloque ventilado; Válvulas solenoides.	10
16	Faro de luz de cruce del lado del conductor.	20
17	Faros de luz de cruce del lado del pasajero.	20
18	–	–
19	Alimentación del módulo de control del motor; Relé del motor.	5
20	Luces de estacionamiento	15
21	–	–

Caja de fusibles en el habitáculo, detrás del revestimiento de plástico

Nº	Descripción	Amperaje [A]
1	Asiento del pasajero calefactado (opción)	15
2	Asiento del conductor calefactado (opción)	15
3	Bocina	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirena de alarma	5
9	Interrupción de la alimentación del interruptor de luces	5
10	Panel de instrumentos; Sistema de aire acondicionado; Asiento del conductor ajustable eléctricamente (opción).	10
11	Tomas de 12 V – asientos delanteros y traseros	15
12	–	–
13	–	–
14	Limpiaparabrisas de faros (S60 R)	15
15	ABS, STC / DSTC	5
16	Dirección asistida; Faros BiXenon activos (opción).	10
17	Faro delantero de cruce del lado del conductor (opción).	7,5

18	Faro delantero de cruce del lado del pasajero (opción).	7,5
19	–	–
20	–	–
21	Módulo de control de la transmisión; Bloqueo de marcha atrás (M66).	10
22	Faros de carretera del lado del conductor	10
23	Faros de carretera del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento del pasajero ajustable eléctricamente (opción); Sistema de audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba de lavado del parabrisas; Limpiaparabrisas de faros (S60 R).	15
35	–	–
36	–	–

Caja de fusibles en el borde del salpicadero

Nº	Descripción	Amperaje [A]
1	Asiento del conductor con accionamiento eléctrico (opción).	25
2	Asiento del pasajero con accionamiento eléctrico (opción).	25
3	Ventilador del sistema de aire acondicionado	30
4	Módulo de control – puerta delantera del pasajero.	25
5	Módulo de control – puerta del conductor.	25
6	Iluminación del techo; Módulo de control eléctrico superior.	10
7	Techo practicable (opción)	15
8	Llave de encendido, sistema SRS; Módulo de control del motor; Inmovilizador; Módulo de control de la transmisión (modelos R).	7,5
9	Diagnóstico del sistema a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo de control en el volante.	5
10	Sistema de audio	20
11	Amplificador del sistema de audio (opción).	30
12	Pantalla del sistema de navegación (opción).	10
13 – 38	–	–

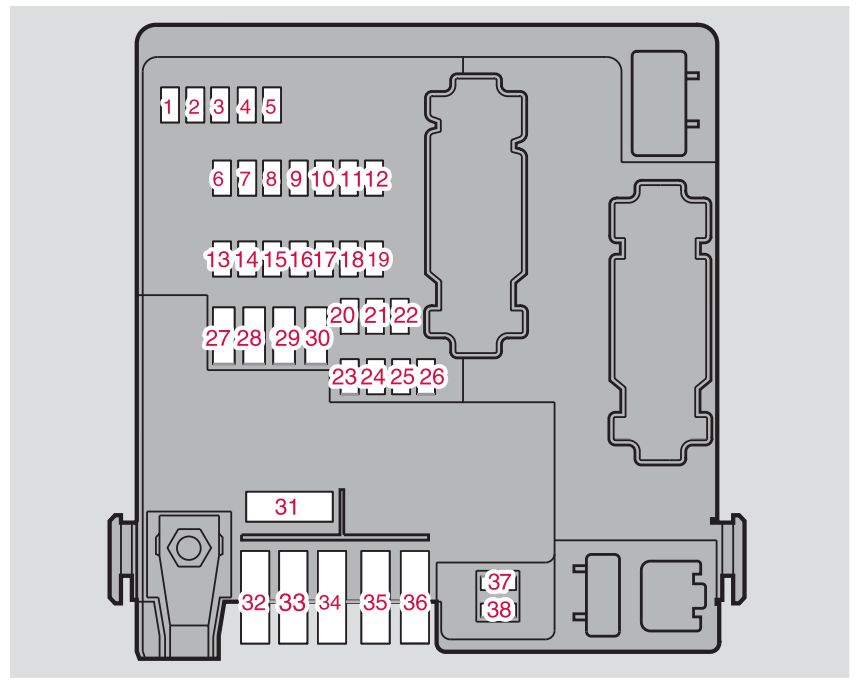

Fusibles en el maletero

Número	Descripción	Amperaje [A]
1	Luces de reserva	10
2	Luces de estacionamiento, luces antiniebla; Iluminación del compartimento del motor; Iluminación de la matrícula; Luces de freno.	20
3	Módulo de control de accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Cambiador de CD (opción); Sistema de navegación (opción).	7,5
7	Cableado del remolque (30 cables)	15
8	Toma de 12 V – habitáculo	15
9	Puerta lateral trasera del pasajero – elevación del cristal, función de desactivación del cristal.	20
10	Puerta trasera del lado del conductor – elevación del cristal, función de desactivación del cristal.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	Reposacabezas abatibles	15
20	Cableado del remolque (15 cables) – opción	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	Sistema de suspensión Four-C (opción)	15
25	–	–
26	Asistente de estacionamiento (opción)	5
27	Fusible principal: cableado del remolque, FourC, asistencia de estacionamiento, tracción a las cuatro ruedas.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de estacionamiento, intermitentes.	25
30	Iluminación del remolque del lado del pasajero: luz de estacionamiento, luz de freno, luz antiniebla, intermitente.	25
31	Fusible principal: fusibles 37 y 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Luneta trasera calefactada	20
38	Luneta trasera calefactada	20

Volvo S60 I (2008) – esquema de fusibles

Año de fabricación: 2008.

Los fusibles de la toma de mechero (tomas de corriente) en el Volvo S60 son el fusible nº 11 (tomas de 12 V – asientos delanteros y traseros) en la caja de fusibles del salpicadero bajo el volante y el fusible nº 8 (toma de 12 V – maletero) en la caja de fusibles del maletero.

Ubicación de la caja de fusibles

1) Relés/fusibles en el compartimento del motor.

2) Caja de fusibles en el habitáculo bajo el volante, detrás del panel de plástico.

3) Caja de fusibles en el habitáculo, en el borde del salpicadero.

4) La caja de fusibles se encuentra detrás del panel del lado del conductor en el área de carga.

Compartimento de relés / fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
1	ABS	30
2	ABS	30
3	Lavaparabrisas de faros (algunos modelos)	35
4	–	–
5	Faros adicionales (opción)	20
6	Relé del motor de arranque	35
7	Escobillas del limpiaparabrisas	25
8	Bomba de combustible	15
9	–	–
10	Bobinas de encendido, unidad de control del motor	20

11	Sensor del pedal del acelerador; Compresor del aire acondicionado; Ventilador de la caja electrónica.	10
12	Módulo de control del motor; Inyectores de combustible; Sensor de flujo de masa de aire.	15
13	Módulo de control de la mariposa	10
14	Sensor de oxígeno calentado	20
15	Calentador de bloque ventilado; Válvulas electromagnéticas.	10
16	Faro de cruce del lado del conductor	20
17	Faros de cruce del lado del pasajero	20
18	–	–
19	Alimentación del módulo de control del motor; Relé del motor.	5
20	Luces de estacionamiento	15
21	–	–

Caja de fusibles en el habitáculo, detrás del panel de plástico

Nº	Descripción	Amperaje [A]
1	Asiento del pasajero calefactado (opción)	15
2	Asiento del conductor calefactado (opción)	15
3	Bocina	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirena de alarma	5
9	Interrupción de la alimentación del interruptor de luces	5
10	Panel de instrumentos; Sistema de aire acondicionado; Asiento del conductor ajustable eléctricamente (opción).	10
11	Tomas de 12 V; Encendedor de cigarrillos de los asientos delanteros y traseros	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Dirección asistida; Faros BiXenon activos (opción)	10
17	Faro delantero de cruce del lado del conductor (opción)	7,5

18	Faro delantero de cruce del lado del pasajero (opción)	7,5
19	–	–
20	–	–
21	Módulo de control de la transmisión; Bloqueo de marcha atrás (M66).	10
22	Faros de carretera del lado del conductor	10
23	Faros de carretera del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento del pasajero ajustable eléctricamente (opción); Sistema de audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba de lavado del parabrisas	15
35	–	–
36	–	–

Caja de fusibles en el borde del salpicadero

Nº	Descripción	Amperaje [A]
1	Asiento del conductor ajustable eléctricamente (opción)	25
2	Asiento del pasajero ajustable eléctricamente (opción)	25
3	Ventilador del sistema de aire acondicionado	30
4	Módulo de control – puerta delantera del pasajero	25
5	Módulo de control – puerta del conductor	25
6	Iluminación del techo; Módulo de control eléctrico superior.	10
7	Techo practicable (opción)	15
8	Llave de encendido; Sistema SRS; Módulo de control del motor; Inmovilizador.	7,5
9	Diagnóstico del sistema a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo de control en el volante.	5
10	Sistema de audio	20
11	Amplificador del sistema de audio (opción)	30
12	Pantalla del sistema de navegación (opción)	10
13 – 38	–	–

Fusibles en el maletero

Nº	Descripción	Amperaje [A]
1	Luces de reserva	10
2	Luces de estacionamiento; Luces antiniebla; Iluminación del compartimento del motor; Iluminación de la matrícula; Luces de freno.	20
3	Módulo de control de accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Cambiador de CD (opción); Sistema de navegación (opción).	7,5
7	Cableado del remolque (30 cables) – opción	15
8	Alimentación de 12 V – habitáculo	15
9	Puerta trasera del lado del pasajero – control de ventanas, función de desactivación de la ventana.	20
10	Puerta trasera del lado del conductor – control de ventanas, función de desactivación de la ventana.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	Reposacabezas abatibles	15
20	Cableado del remolque (15 cables) – opción	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	Sistema de suspensión Four-C (opción)	15
25	–	–
26	Asistente de estacionamiento (opción)	5
27	Fusible principal: cableado del remolque, Four-C, asistencia de estacionamiento, tracción a las cuatro ruedas.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de estacionamiento, intermitentes	25
30	Iluminación del remolque del lado del pasajero: luz de estacionamiento, luz de freno, luz antiniebla, intermitente.	25
31	Fusible principal: fusibles 37 y 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Luneta trasera calefactada	20
38	Luneta trasera calefactada	20

Volvo S60 I (2009) – esquema de la caja de fusibles

Año de fabricación: 2009.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo S60 son el fusible nº 11 (tomas de 12 V – asientos delanteros y traseros) en la caja de fusibles del salpicadero bajo el volante y el fusible nº 8 (toma de 12 V – maletero) en la caja de fusibles del maletero.

Ubicación de la caja de fusibles

1) Caja de relés/fusibles en el compartimento del motor.

2) Caja de fusibles en el habitáculo bajo el volante, detrás del panel de plástico.

3) Caja de fusibles en el habitáculo, en el borde del salpicadero.

4) La caja de fusibles se encuentra detrás del panel del lado del conductor en el área de carga.

Caja de relés / fusibles en el compartimento del motor

Nº	Descripción	Amperaje [A]
1	ABS	30
2	ABS	30
3	Drenaje de agua de los faros (algunos modelos)	35
4	–	–
5	Faros adicionales (opción)	20
6	Relé del motor de arranque	35
7	Limpiaparabrisas	25
8	Bomba de combustible	15
9	–	–
10	Bobinas de encendido; Módulo de control del motor.	20

11	Sensor del pedal del acelerador; Compresor del aire acondicionado; Ventilador de la caja electrónica.	10
12	Módulo de control del motor; Inyectores de combustible; Sensor de flujo de masa de aire.	15
13	Módulo de control de la mariposa	10
14	Sensor de oxígeno calentado	20
15	Calentador del bloque motor; Válvulas electromagnéticas.	10
16	Faro de cruce del lado del conductor	20
17	Faros de cruce del lado del pasajero	20
18	–	–
19	Alimentación del módulo de control del motor; Relé del motor.	5
20	Luces de estacionamiento	15
21	Bomba de vacío	20

Caja de fusibles en el habitáculo, detrás del panel de plástico

Nº	Descripción	Amperaje [A]
1	Asiento del pasajero calefactado (opción)	15
2	Asiento del conductor calefactado (opción)	15
3	Bocina	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirena de advertencia (opción)	5
9	Interrumpir la alimentación del interruptor de luces	5
10	Panel de instrumentos; Sistema de aire acondicionado; Asiento del conductor ajustable eléctricamente (opción).	10
11	Tomas de 12 V – asientos delanteros y traseros, Encendedor de cigarrillos.	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Dirección asistida; Faros BiXenon activos (opción).	10
17	Faro delantero de cruce del lado del conductor (opción).	7,5

18	Faro de cruce del lado del pasajero (opción).	7,5
19	–	–
20	–	–
21	Módulo de control de la transmisión; Bloqueo de marcha atrás (M66).	10
22	Faros de carretera del lado del conductor	10
23	Faros de carretera del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento del pasajero ajustable eléctricamente (opción); Sistema de audio.	5
29	Bomba de combustible	7,5
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba de lavado del parabrisas	15
35	–	–
36	–	–

Caja de fusibles en el borde del salpicadero

Nº	Descripción	Amperaje [A]
1	Asiento del conductor con accionamiento eléctrico (opción).	25
2	Asiento del copiloto con accionamiento eléctrico (opción).	25
3	Ventilador del sistema de aire acondicionado	30
4	Módulo de control – puerta delantera del copiloto	25
5	Módulo de control – puerta del conductor	25
6	Iluminación del techo; Módulo de control eléctrico superior.	10
7	Techo practicable (opción)	15
8	Llave de encendido; Sistema SRS; Módulo de control del motor; Inmovilizador.	7,5
9	Diagnóstico a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo de control en el volante.	5
10	Sistema de audio	20
11	Amplificador del sistema de audio (opción)	30
12	Pantalla del sistema de navegación (opción)	10
13 – 38	–	–

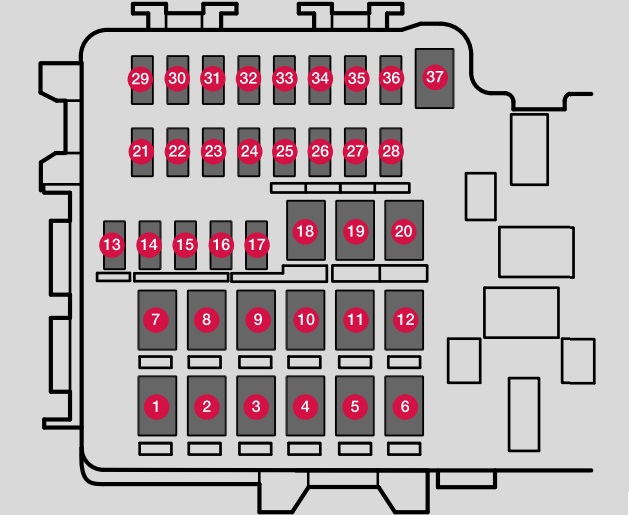

Fusibles en el maletero

Nº	Descripción	Amperaje [A]
1	Luces de reserva	10
2	Luces de estacionamiento, luces antiniebla; Iluminación del compartimento del motor; Iluminación de la matrícula; Luces de freno.	20
3	Módulo de control de accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Cambiador de CD (opción); Sistema de navegación (opción).	7,5
7	Cableado del remolque (30 cables) – opción	15
8	Alimentación de 12 V – habitáculo	15
9	Puerta trasera del lado del pasajero – control de ventanas, función de desactivación del cristal.	20
10	Puerta trasera del lado del conductor – control de ventanas, función de desactivación del cristal.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	Reposacabezas abatibles	15
20	Cableado del remolque (15 cables) – opción	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	Sistema de suspensión Four-C (opción)	15
25	–	–
26	Asistente de estacionamiento (opción)	5
27	Fusible principal: cableado del remolque, FourC, asistencia de estacionamiento, tracción a las cuatro ruedas.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de estacionamiento, intermitentes (opción).	25
30	Iluminación del remolque del lado del pasajero: luz de estacionamiento, luz de freno, luz antiniebla, intermitente (opción).	25
31	Fusible principal: fusibles 37 y 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Luneta trasera calefactada	20
38	Luneta trasera calefactada	20

Volvo S60 II (2010-2011) – esquema de la caja de fusibles

Año de fabricación: 2010, 2011.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo S60 son el fusible nº 22 (tomas de 12 V en la consola del túnel) en la caja de fusibles «A» bajo la guantera y el fusible nº 7 (toma de 12 V trasera) en la caja de fusibles del maletero.

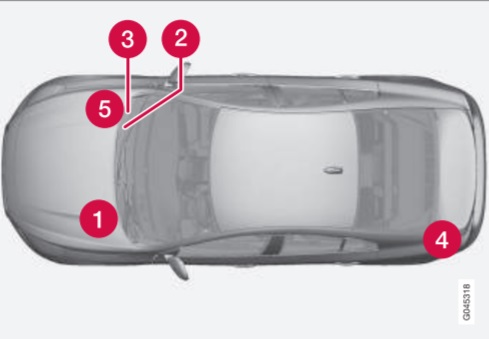

Ubicación de la caja de fusibles

1) Compartimento del motor

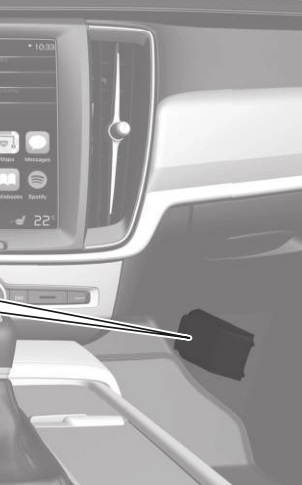

2) Bajo la guantera, caja de fusibles A (fusibles generales)
3) Bajo la guantera, caja de fusibles B (fusibles del módulo de control)

Se encuentra bajo la tapicería.

4) Maletero

Se encuentra detrás de la tapicería en el lado izquierdo del maletero.

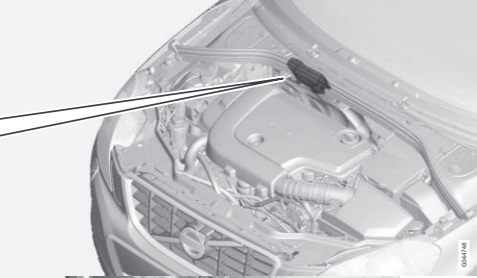

5) Zona fría en el compartimento del motor (solo Start/Stop)

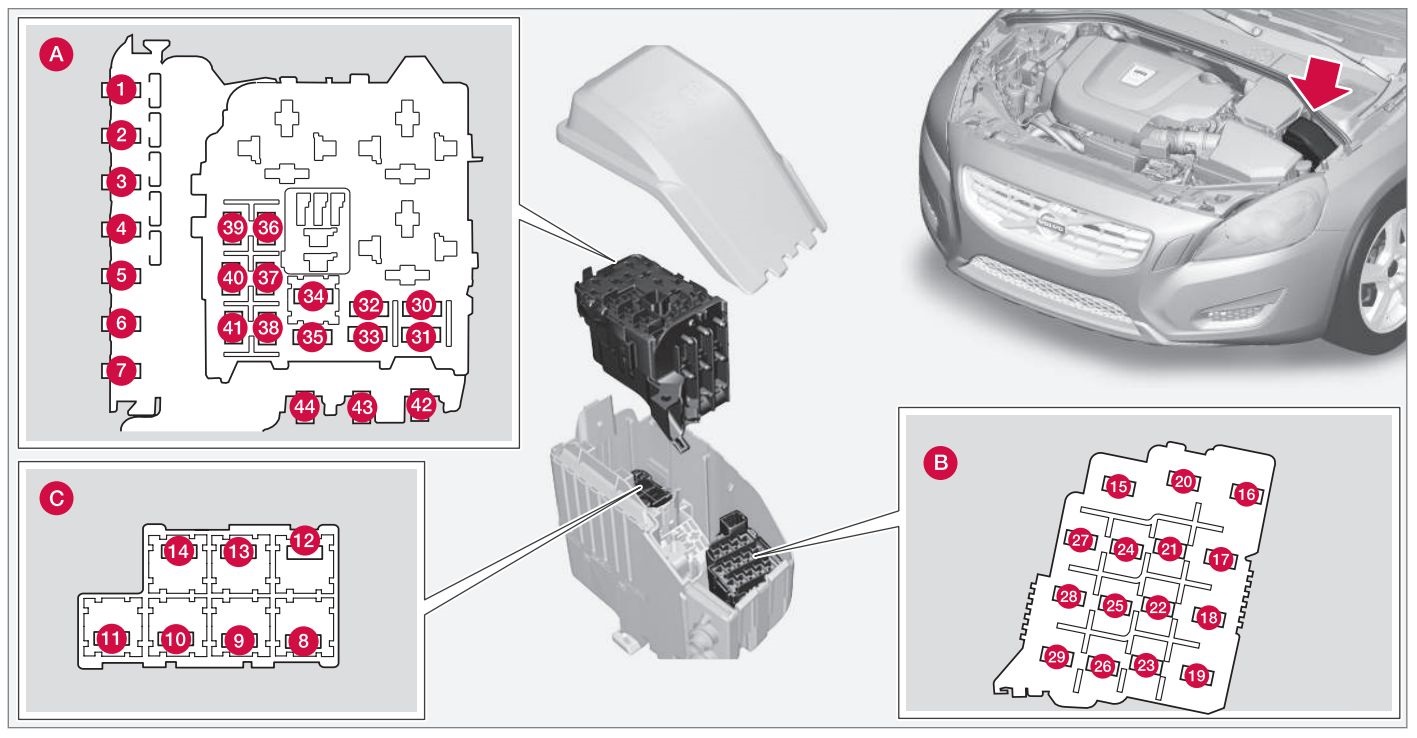

Fusibles – compartimento del motor

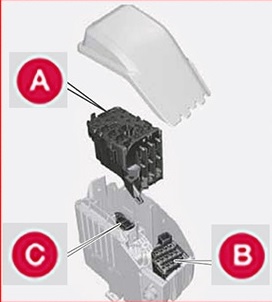

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Nº	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero *	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros *	10
17	Módulo eléctrico central	20
18	Alimentación ABS 15	5
19	Dirección asistida dependiente de la velocidad *	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas calefactadas para limpiaparabrisas *	10

22	Bomba de vacío I5T	5
23	Panel de iluminación	5
24	–	–
25	–	–
26	–	–
27	Relé – caja de fusibles del compartimento del motor	5
28	Faros adicionales *	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control – transmisión automática.	15
32	Compresor del aire acondicionado	15
33	Bobinas de relé	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Módulo de control del motor (ECM); Mariposa.	10
37	–	–
38	Válvulas del motor	10
39	EVAP; Sonda lambda calefactada; Inyección de combustible.	15
40	–	–
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	80
44	Dirección asistida electrohidráulica	100

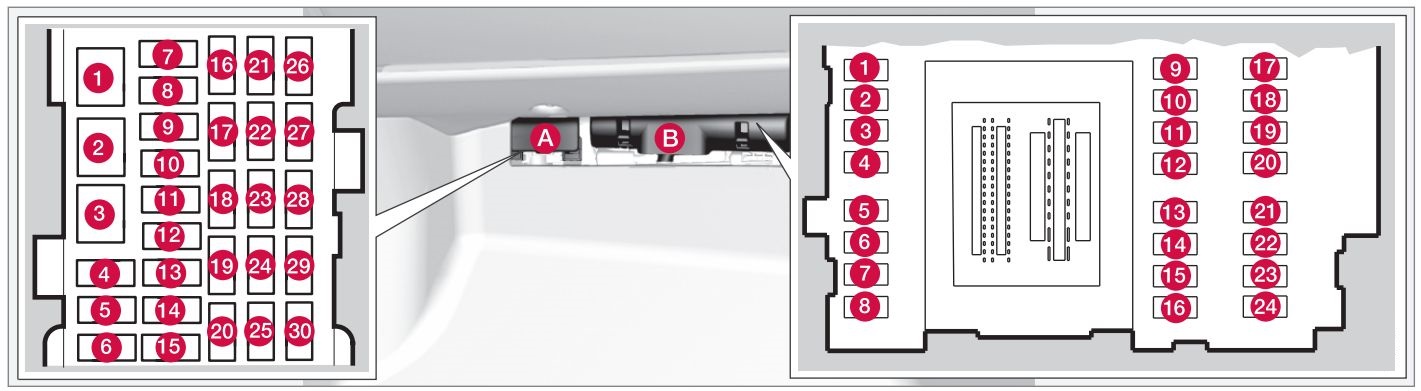

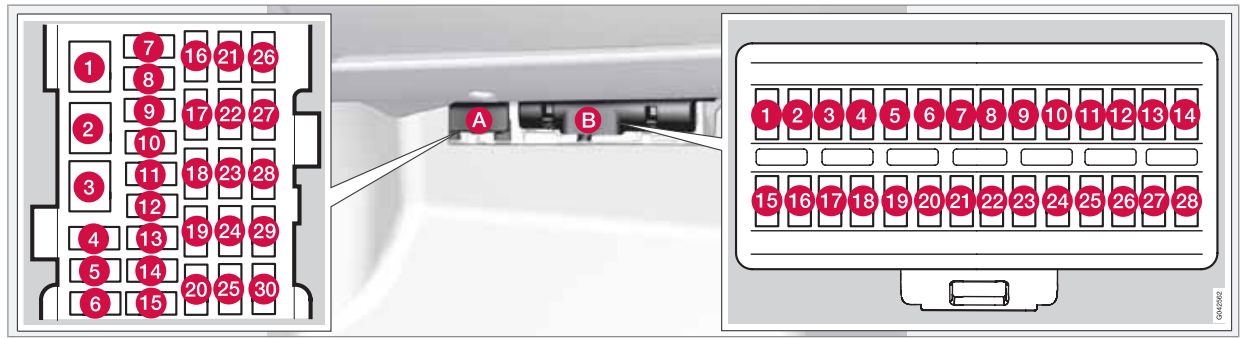

Fusibles – habitáculo

Caja de fusibles A: Fusibles generales

Caja de fusibles B: Fusibles del módulo de control

Ubicación: caja de fusibles A

Nº	Descripción	Amperaje [A]
1	Interruptor automático – sistema de infoentretenimiento.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Acceso sin llave* (manillas de las puertas)	5
7	–	–
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero.	20
11	Controles en la puerta trasera izquierda del pasajero.	20
12	Acceso sin llave*	7,5
13	Asiento del conductor eléctrico*	20
14	Asiento delantero del pasajero eléctrico*.	20

15	Reposacabezas abatibles	15
16	Módulo de control de infoentretenimiento	5
17	Sistema de audio-navegación; Pantalla del sistema de navegación*.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Techo eléctrico*; Iluminación de charcos; Sensor del sistema de aire acondicionado.	5
22	Tomas de 12 V.	15
23	Asiento trasero calefactado* (lado del pasajero).	15
24	Asiento trasero calefactado* (lado del conductor).	15
25	–	–
26	Asiento trasero calefactado del pasajero (derecho) *.	15
27	Asiento trasero calefactado del pasajero (izquierdo).	15
28	Asistente de estacionamiento *; Sistema de navegación Volvo *; Cámara de estacionamiento *.	5
29	Módulo de control de tracción total *	15
30	Sistema de chasis activo *	10

Ubicación: caja de fusibles B

Nº	Descripción	Amperaje [A]
1	–	–
2	–	–
3	Iluminación delantera adicional; Asientos eléctricos *.	7,5
4	Pantalla de información del panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión *.	10
6	Iluminación adicional; Sensor de lluvia *.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado de las puertas traseras y la tapa del depósito	10
9	Limpiaparabrisas	15
10	Sistema de pulverización del parabrisas delantero	15
11	Maletero abierto	10

12	–	10
13	Bomba de combustible	20
14	Receptor remoto de llave; Alarma; Sistema de aire acondicionado.	5
15	Bloqueo de dirección	15
16	Alarma, sistema de diagnóstico a bordo	5
17	–	–
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Radar delantero adaptativo con control de crucero *	5
20	Pedal del acelerador; Espejos retrovisores eléctricos; Asientos traseros calefactados *.	7,5
21	Sistema de infoentretenimiento; Reproductor de CD y radio.	–
22	Luces de freno	5
23	Actuador del techo practicable *	20
24	Inmovilizador	5

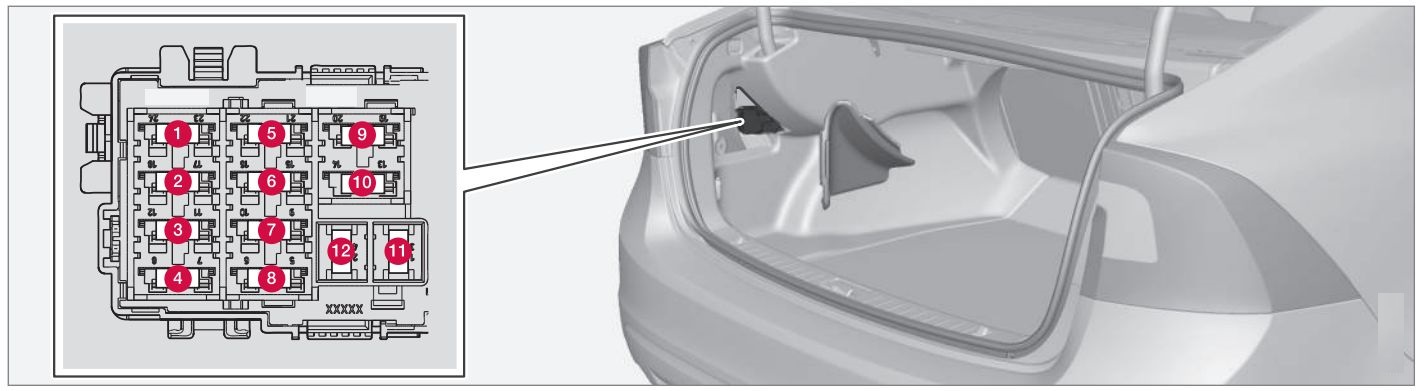

Fusibles – zona de carga

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Luneta trasera calefactada	30
4	Salidas para remolque 2 *	15
5	–	–
6	Salidas de 12 V en el maletero	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Salidas para remolque 1 *	40
12	–	–

Volvo S60 II (2012) – esquema de fusibles

Año de fabricación: 2012.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo S60 son el fusible nº 22 (tomas de 12 V en la consola central) en la caja de fusibles «A» bajo la guantera y el fusible nº 7 (toma de 12 V trasera) en la caja de fusibles del maletero.

Ubicación de la caja de fusibles

1) Compartimento del motor

2) Bajo la guantera, caja de fusibles A (fusibles generales)
3) Bajo la guantera, caja de fusibles B (fusibles del módulo de control)

Se encuentra bajo la tapicería.

4) Maletero

Se encuentra detrás de la tapicería en el lado izquierdo del maletero.

5) Zona fría en el compartimento del motor (solo Start/Stop)

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Nº	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas*	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros*	10
17	Módulo eléctrico central	20
18	ABS	5
19	Dirección asistida dependiente de la velocidad*	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas calefactadas de los limpiaparabrisas*	10
22	Bomba de vacío (motor de 5 cilindros)	5

23	Panel de iluminación	5
24	–	–
25	–	–
26	–	–
27	Relé – caja de fusibles del compartimento del motor	5
28	Faros adicionales*	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control – transmisión automática.	15
32	Compresor del aire acondicionado	15
33	Bobinas de relé	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Módulo de control del motor	10
37	Sistema de inyección; Sensor de masa de aire; Módulo de control del motor.	15
38	Compresor del aire acondicionado; Válvulas del motor; Módulo de control del motor.	10
39	Válvula EVAP; Sonda lambda calefactada.	15
40	Bomba de vacío; Ventilador de calentamiento del bloque (motor de 5 cilindros)	10
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	60 (motor de 5 cilindros)
		80 (motor de 6 cilindros)
44	Dirección asistida electrohidráulica	100
* – Opción / equipamiento adicional, para más información, consulte la Introducción

Fusibles – guantera

Caja de fusibles A: Fusibles generales

Caja de fusibles B: Fusibles de la unidad de control

Ubicación: caja de fusibles A

Nº	Descripción	Amperaje [A]
1	Interruptor automático – sistema de infoentretenimiento	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Acceso sin llave* (manillas de las puertas)	5
7	–	–
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero.	20
11	Controles en la puerta trasera izquierda del pasajero.	20
12	Acceso sin llave*	7,5
13	Asiento del conductor eléctrico*	20
14	Asiento delantero del pasajero eléctrico*.	20

15	Reposacabezas abatibles de los asientos traseros	15
16	Módulo de control de infoentretenimiento	5
17	Sistema de audio-navegación Radio satélite Sirius*.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Techo solar panorámico eléctrico* Iluminación del suelo; sensor del sistema de aire acondicionado.	5
22	Tomas de 12 V.	15
23	Asiento trasero calefactado* (lado del pasajero).	15
24	Asiento trasero calefactado* (lado del conductor).	15
25	–	–
26	Asiento delantero del pasajero calefactado*	15
27	Asiento del conductor calefactado *	15
28	Asistente de estacionamiento*; módulo de control del enganche de remolque*; cámara de asistencia al estacionamiento*; Sistema de información de ángulo muerto (BLIS)*.	5
29	Módulo de control de tracción total*	15
30	Sistema de suspensión activa*	10

Ubicación: caja de fusibles B

Número	Descripción	Amperaje [A]
1	–	–
2	–	–
3	Iluminación adicional delantera; control de la ventana en la puerta del conductor; Asientos con ajuste eléctrico*; Sistema de control inalámbrico HomeLink®*.	7,5
4	Pantalla de información del panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión*	10
6	Iluminación adicional; Sensor de lluvia.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito.	10
9	–	–
10	Boquilla de pulverización del parabrisas	15
11	Maletero abierto	10

12	–	10
13	Bomba de combustible	20
14	Panel de control del sistema de aire acondicionado	5
15	–	–
16	Alarma; Sistema de diagnóstico del ordenador de a bordo.	5
17	–	–
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión*	5
20	Pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados*.	7,5
21	–	–
22	Luces de freno	5
23	Actuador del techo practicable *	20
24	Inmovilizador	5

Fusibles – habitáculo

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo).	30
2	Freno de estacionamiento eléctrico (lado derecho).	30
3	Luneta trasera calefactada	30
4	Conexiones para remolque 2*	15
5	–	–
6	Conexiones de 12 V en el maletero	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Conexiones para remolque 1*	40
12	–	–

Volvo S60 II (2013) – esquema de la caja de fusibles

Año de fabricación: 2013.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S60 (2013) es el fusible 22 en la caja de fusibles de la guantera.

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero*	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros*	10
17	Módulo eléctrico central	20
18	ABS	5
19	Servodirección dependiente de la velocidad*	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas calefactadas*	10
22	Bomba de vacío (motor de 5 cilindros)	5

23	Placa de iluminación	5
24	–	–
25	–	–
26	–	–
27	Relé – caja de fusibles del compartimento del motor	5
28	Luces adicionales*	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control – transmisión automática	15
32	Compresor del aire acondicionado	15
33	Bobinas de relé	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Módulo de control del motor	10
37	Sistema de inyección; Sensor de masa de aire; Módulo de control del motor.	15
38	Compresor del aire acondicionado; Válvulas del motor; Módulo de control del motor (6 cilindros); Solenoides (solo 6 cilindros sin turbo); Sensor de masa de aire (solo 5 cilindros).	10
39	Válvula EVAP; Sensor lambda calentado.	15
40	Bomba de vacío; Calentamiento del ventilador del cárter de aceite (motor de 5 cilindros).	10
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	60 (5 cilindros)
		80 (6 cilindros)
44	Dirección asistida electrohidráulica	100
* – Opción/equipamiento adicional

Fusibles – guantera

Caja de fusibles A : Fusibles generales

Caja de fusibles B : Fusibles del módulo de control

Ubicación: caja de fusibles A

Nº	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Acceso sin llave* (manillas de las puertas)	5
7	–	–
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero.	20
11	Controles en la puerta trasera izquierda del pasajero.	20
12	Acceso sin llave*	7,5
13	Asiento del conductor con ajuste eléctrico*	20
14	Asiento del pasajero delantero con ajuste eléctrico*.	20

15	Boquillas de pulverización del parabrisas delantero	25
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satélite SiriusXM ™*.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Techo panorámico eléctrico*; Iluminación de charcos; Sensor del sistema de aire acondicionado.	5
22	Toma de 12 V; encendedor de cigarrillos.	15
23	Asiento trasero calefactado* (lado del pasajero).	15
24	Asiento trasero calefactado* (lado del conductor).	15
25	–	–
26	Asiento delantero del pasajero calefactado*	15
27	Asiento del conductor calefactado*	15
28	Asistente de estacionamiento*; Módulo de control del enganche de remolque*; Cámara de asistencia al estacionamiento*; Sistema de información de ángulo muerto (BLIS)*.	5
29	Módulo de control de tracción total*	15
30	Sistema de suspensión activa*	10

Ubicación: caja de fusibles B

Número	Descripción	Amperaje [A]
1	–	–
2	–	–
3	Iluminación adicional delantera; Control de la ventana en la puerta del conductor; Asiento(s) con ajuste eléctrico*; Sistema de control inalámbrico HomeLink®*.	7,5
4	Pantalla de información del panel de instrumentos	5
5	Control de crucero adaptativo, advertencia de colisión*.	10
6	Iluminación adicional; Sensor de lluvia.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito de combustible.	10
9	–	–
10	Boquilla rociadora del parabrisas delantero	15
11	Maletero – apertura	10

12	Reposacabezas plegables eléctricamente*	10
13	Bomba de combustible	20
14	Panel de control del sistema de climatización; Sensor de movimiento de alarma*.	5
15	–	–
16	Alarma; Sistema de diagnóstico de la computadora de a bordo.	5
17	–	–
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión*	5
20	Pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactables*.	7,5
21	–	–
22	Luces de freno	5
23	Actuador de techo corredizo*	20
24	Inmovilizador	5

Fusibles – habitáculo/maletero

Nº	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo).	30
2	Freno de estacionamiento eléctrico (lado derecho).	30
3	Luneta trasera calefactable	30
4	Toma de remolque 2*	15
5	–	–
6	Toma de 12 V en el maletero	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1*	40
12	–	–

Volvo S60 II (2014) – esquema de la caja de fusibles

Año de fabricación: 2014.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S60 (2014) es el fusible 22 en la caja de fusibles de la guantera.

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Nº	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero* – lado del conductor	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de climatización	40
12	Parabrisas delantero* – lado del pasajero	40
13	Bomba ABS	40
14	Válvulas ABS	20
15	Lavafaros	20
16	Nivelación activa de los faros direccionales*	10
17	Módulo eléctrico central	20
18	ABS	5
19	Dirección asistida dependiente de la velocidad*	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas calefactadas*	10
22	Bomba de vacío (motor de 5 cilindros)	5
23	Panel de iluminación	5

24	–	–
25	–	–
26	–	–
27	Relé – caja de fusibles del compartimento del motor	5
28	Faros adicionales*	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control – transmisión automática	15
32	Compresor del aire acondicionado (no aplicable a motores de 4 cilindros).	15
33	Bobinas de relé	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Módulo de control del motor	10
37	Sistema de inyección; Sensor de masa de aire; Módulo de control del motor.	15
38	Compresor del aire acondicionado; Válvulas del motor; Módulo de control del motor (6 cilindros); Solenoides (solo 6 cilindros sin turbo); Sensor de masa de aire (solo 5 cilindros).	10
39	Válvula EVAP; Sensor lambda calefactado.	15
40	Bomba de vacío; Ventilador de calefacción del bloque (motor de 5 cilindros).	10
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	60 (5 cilindros)
		80 (6 cilindros)
44	Servodirección electromecánica	100
* – Opción / equipamiento adicional
A – Esta posición no se utiliza en vehículos con la función opcional Start/Stop

Fusibles – guantera

Caja de fusibles A: Fusibles generales

Caja de fusibles B: Fusibles del módulo de control

Posición: caja de fusibles A

Nº	Descripción	Amp [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20.	40
2	Boquillas rociadoras del parabrisas delantero	25
3	–	–
4	–	–
5	–	–
6	Acceso sin llave* (manijas de las puertas)	5
7	–	–
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero.	20
11	Controles en la puerta trasera izquierda del pasajero.	20
12	Acceso sin llave*	7,5
13	Asiento del conductor con accionamiento eléctrico*	20
14	Asiento del pasajero delantero con accionamiento eléctrico*.	20

15	Boquillas rociadoras del parabrisas delantero	25
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM ™*.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Techo panorámico eléctrico*; Iluminación en el marco de la puerta; Sensor del sistema de climatización.	5
22	Toma de 12 V en la consola entre los asientos	15
23	Asiento trasero calefactable* (lado del pasajero).	15
24	Asiento trasero calefactable* (lado del conductor).	15
25	–	–
26	Asiento delantero del pasajero calefactable*	15
27	Asiento del conductor calefactable*	15
28	Asistente de estacionamiento*; Módulo de control del remolque*; Cámara de asistencia al estacionamiento*; Sistema de información de punto ciego (BLIS)*.	5
29	Módulo de control de tracción total*	15
30	Sistema de chasis activo*	10

Posición: caja de fusibles B

Nº	Descripción	Amperaje [A]
1	–	–
2	–	–
3	Iluminación adicional delantera; Control de la ventana en la puerta del conductor; Asiento(s) con ajuste eléctrico*; sistema de control inalámbrico HomeLink®*.	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo, advertencia de colisión*.	10
6	Iluminación adicional; Sensor de lluvia.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito de combustible.	10
9	Volante calefactable*	15
10	Parabrisas calefactable*	15
11	Apertura del maletero	10

12	Reposacabezas plegables eléctricamente*	10
13	Bomba de combustible	20
14	Panel de control del sistema de climatización	5
15	–	–
16	Alarma, sistema de diagnóstico a bordo	5
17	–	–
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión*	5
20	Pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactables*.	7,5
21	–	–
22	Luces de freno	5
23	Actuador de techo corredizo*	20
24	Inmovilizador	5

Fusibles – habitáculo/maletero

Nº	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo).	30
2	Freno de estacionamiento eléctrico (lado derecho).	30
3	Luneta trasera calefactable	30
4	Toma de remolque 2*	15
5	–	–
6	Toma de 12 V en el maletero	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1*	40
12	–	–

Volvo S60 II (2015) – esquema de fusibles

Año de fabricación: 2015.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo S60 (2015) son el fusible nº 22 (tomas de 12 V en la consola central) en la caja de fusibles «A» debajo de la guantera y el fusible nº 7 (toma de 12 V trasera) en la caja de fusibles del maletero.

Ubicación de la caja de fusibles

1) Compartimento del motor

2) Debajo de la guantera, caja de fusibles A (fusibles generales)
3) Debajo de la guantera, caja de fusibles B (fusibles del módulo de control)

Se encuentra debajo de la tapicería.

4) Maletero

Se encuentra detrás de la tapicería en el lado izquierdo del maletero.

5) Zona fría en el compartimento del motor (solo Start/Stop)

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Nº	Descripción	Amperaje [A]
1	Interruptor automático: módulo eléctrico central debajo de la guantera A	50
2	Interruptor automático: módulo eléctrico central debajo de la guantera.	50
3	Interruptor automático: módulo eléctrico central en el maletero A.	60
4	Interruptor automático: módulo eléctrico central debajo de la guantera A.	60
5	Interruptor automático: módulo eléctrico central debajo de la guantera A.	60
6	–	–
7	–	–
8	Parabrisas delantero* – lado del conductor	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de climatización A	40
12	Parabrisas delantero* – lado del pasajero	40
13	Bomba ABS	40
14	Válvulas ABS	20
15	Lavafaros	20
16	Nivelación activa de los faros*	10
17	Módulo eléctrico central (debajo de la guantera)	20
18	ABS	5
19	Fuerza de dirección regulable*	5
20	Módulo de control del motor (ECM); transmisión; SRS	10
21	Boquillas calefactadas para el lavaparabrisas*	10
22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–

26	–	–
27	Bobinas de relé	5
28	Faros adicionales*	20
29	Bocina	15
30	Bobinas de relé; Unidad de control del motor (ECM).	10
31	Unidad de control – transmisión automática	15
32	Compresor del aire acondicionado (no aplicable a motores de 4 cilindros)	15
33	Bobinas de relé del aire acondicionado; Bobinas de relé en la zona fría del compartimento del motor para Start/Stop.	5
34	Relé del motor de arranque A	30
35	Unidad de control del motor (motores de 4 cilindros) Bobinas de encendido (motores de 5/6 cilindros); Condensador (motores de 6 cilindros).	20
36	Unidad de control del motor (motores de 4 cilindros)	20
	Unidad de control del motor (motores de 5 cilindros)	10
37	Motores de 4 cilindros: Medidor de masa de aire; Termostato; Válvula EVAP.	10
	Motores de 5/6 cilindros: Sistema de inyección;. Medidor de masa de aire (solo motores de 6 cilindros); Unidad de control del motor.	15
38	Compresor del aire acondicionado (motores de 5/6 cilindros); Válvulas del motor; Unidad de control del motor (motores de 6 cilindros); Solenoides (solo 6 cilindros sin turbo); Medidor de masa de aire (solo 6 cilindros).	10
	Válvulas del motor; Bomba de aceite; Sonda lambda calefactada centralmente (motores de 4 cilindros).	15
39	Sondas lambda calefactadas delanteras, traseras (motores de 4 cilindros); Válvula EVAP (motores de 5/6 cilindros); Sensores de oxígeno calefactados (motores de 5/6 cilindros).	15
40	Bomba de aceite (transmisión automática); Calentador de bloque (motores de 5 cilindros)	10
	Bobinas de encendido	15
41	Detección de fugas de combustible (motores de 5/6 cilindros); Unidad de control de la rejilla del radiador (motores de 5 cilindros).	5
	Detección de fugas de combustible; Electroimán del aire acondicionado (motores de 4 cilindros).	7,5
42	Bomba de refrigerante (motores de 4 cilindros)	50
43	Ventilador de refrigeración	60 (4/5 cilindros)
		80 (6 cilindros)
44	Dirección asistida	100
* – Opción / equipamiento adicional
A – Esta posición no se utiliza en vehículos con la función opcional Start/Stop.

Fusibles – habitáculo

Esquema de fusibles A:

Fusibles generales

Esquema de fusibles B:

Fusibles de la unidad de control

Posición: esquema de fusibles A

Nº	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20.	40
2	Lavaparabrisas	25
3	–	–
4	–	–
5	–	–
6	Acceso sin llave* (manijas de las puertas)	5
7	–	–
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave*	7,5
13	Asiento del conductor con accionamiento eléctrico*	20
14	Asiento del pasajero delantero con accionamiento eléctrico*	20

15	–	–
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM ™*.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Techo eléctrico*; Iluminación de charco; Sensor del sistema de climatización.	5
22	Tomas de 12 V en la consola entre los asientos	15
23	Asiento trasero calefactable* (lado del pasajero).	15
24	Asiento trasero calefactable* (lado del conductor).	15
25	–	–
26	Asiento delantero del pasajero calefactable*	15
27	Asiento del conductor calefactable*	15
28	Asistente de estacionamiento*, Módulo de control del enganche de remolque*, Cámara de asistencia al estacionamiento* Sistema de información de punto ciego (BLIS)*	5
29	Módulo de control de tracción total*	15
30	Sistema de chasis activo*	10

Posición: esquema de fusibles B

Nº	Descripción	Amperaje [A]
1	–	–
2	–	–
3	Iluminación adicional delantera; Control de la ventana en la puerta del conductor; Asiento(s) con ajuste eléctrico*; Sistema de control inalámbrico HomeLink®*.	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo, advertencia de colisión*.	10
6	Iluminación adicional; Sensor de lluvia.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito de combustible.	10
9	Volante calefactable eléctricamente*	15
10	Parabrisas calefactable eléctricamente*	15
11	Apertura del maletero	10

12	Reposacabezas plegables eléctricamente*	10
13	Bomba de combustible	20
14	Panel de control del sistema de climatización	5
15	–	–
16	Alarma, sistema de diagnóstico a bordo	5
17	–	–
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión*	5
20	Sensor del pedal del acelerador; Función de atenuación automática de los espejos, Asientos traseros calefactables*	7,5
21	–	–
22	Luces de freno	5
23	Actuador de techo corredizo*	20
24	Inmovilizador	5

Fusibles – habitáculo / maletero

Nº	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo).	30
2	Freno de estacionamiento eléctrico (lado derecho).	30
3	Luneta trasera calefactable	30
4	Alimentación para remolque 2*	15
5	–	–
6	Alimentación de 12 V en el maletero	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Alimentación para remolque 1*	40
12	–	–

Fusibles – zona fría del compartimento del motor (solo Start / Stop)

Nº	Descripción	Amperaje [A]
A1	Interruptor automático: módulo eléctrico central en el compartimento del motor.	175
A2	Interruptor automático: panel de fusibles debajo del habitáculo, módulo eléctrico central en el maletero.	175
1	–	–
2	Interruptor automático: panel de fusibles B debajo del habitáculo.	50
3	Interruptor automático: panel de fusibles A debajo del habitáculo.	60
4	Interruptor automático: panel de fusibles A debajo del habitáculo.	60
5	Interruptor automático: módulo eléctrico central en el maletero.	60
6	Ventilador del sistema de climatización	40
7	–	–
8	–	–
9	Relé del motor de arranque	30
10	Diodo interno	50
11	Batería auxiliar	70
12	Módulo eléctrico central: tensión de referencia de la batería auxiliar; punto de carga de la batería auxiliar.	15

Volvo S60 II (2016) – esquema de fusibles

Año de fabricación: 2016.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo S60 son el fusible nº 22 (tomas de 12 V en la consola central) en la caja de fusibles «A» debajo de la guantera y el fusible nº 7 (toma de 12 V trasera) en la caja de fusibles del maletero.

Ubicación de la caja de fusibles

1) Compartimento del motor

2) Debajo de la guantera, caja de fusibles A (fusibles generales)
3) Debajo de la guantera, caja de fusibles B (fusibles del módulo de control)

Se encuentra debajo de la tapicería.

4) Maletero

Se encuentra detrás de la tapicería en el lado izquierdo del maletero.

5) Zona fría en el compartimento del motor (solo Start/Stop)

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Nº	Descripción	Amperaje [A]
1	Interruptor automático: módulo eléctrico central debajo de la guantera A.	50
2	Interruptor automático: módulo eléctrico central debajo de la guantera.	50
3	Interruptor automático: módulo eléctrico central en el maletero A.	60
4	Interruptor automático: módulo eléctrico central debajo de la guantera A.	60
5	Interruptor automático: módulo eléctrico central debajo de la guantera A.	60
6	–	–
7	–	–
8	Parabrisas delantero* – lado del conductor	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de climatización A	40
12	Parabrisas delantero* – lado del pasajero	40
13	Bomba ABS	40
14	Válvulas ABS	20
15	Lavafaros	20
16	Nivelación activa de los faros direccionales*	10
17	Módulo eléctrico central (debajo de la guantera).	20
18	ABS	5
19	Fuerza de dirección regulable*	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas calefactadas del lavaparabrisas*	10
22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–

26	–	–
27	Bobinas de relé	5
28	Faros adicionales*	20
29	Bocina	15
30	Bobinas de relé; Unidad de control del motor (ECM).	10
31	Unidad de control – transmisión automática	15
32	Compresor del aire acondicionado (no aplicable a motores de 4 cilindros).	15
33	Bobinas de relé del aire acondicionado; Bobinas de relé en la zona fría del compartimento del motor para Start/Stop.	5
34	Relé del motor de arranque A	30
35	Unidad de control del motor (motores de 4 cilindros); Bobinas de encendido (motores de 5 cilindros).	20
36	Unidad de control del motor (motores de 4 cilindros)	20
	Unidad de control del motor (motores de 5 cilindros)	10
37	Motores de 4 cilindros: Sensor de masa de aire; Termostato; Válvula EVAP.	10
	Motores de 5 cilindros: Sistema de inyección; Unidad de control del motor.	15
38	Compresor del aire acondicionado (motores de 5/6 cilindros); Válvulas del motor; Unidad de control del motor (motores de 6 cilindros); Solenoides (solo 6 cilindros sin turbo); Sensor de masa de aire (solo 6 cilindros); Sensor de nivel de aceite (solo 5 cilindros).	10
	Válvulas del motor; Bomba de aceite; Sonda lambda calefactada centralmente (motores de 4 cilindros).	15
39	Sondas lambda calefactadas delanteras, traseras (motores de 4 cilindros); Válvula EVAP (motores de 5/6 cilindros); Sensores de oxígeno calefactados (motores de 5/6 cilindros).	15
40	Bomba de aceite; Calentador de bloque; Bomba de refrigerante (motores de 5 cilindros).	10
	Bobinas de encendido (motores de 4 cilindros)	15
41	Detección de fugas de combustible (motores de 5/6 cilindros); Unidad de control de la rejilla del radiador (motores de 5 cilindros).	5
	Detección de fugas de combustible; Electroimán del aire acondicionado (motores de 4 cilindros).	7,5
42	Bomba de refrigerante (motores de 4 cilindros)	50
43	Ventilador de refrigeración	60, 80 (4 cilindros)
		60 (5 cilindros)
44	Dirección asistida	100
* – Opción / equipamiento adicional
A – Esta posición no se utiliza en vehículos con la función opcional Start / Stop.

Fusibles – guantera

Compartimento del motor fusibles A: Fusibles generales

Compartimento del motor fusibles B: Fusibles de la unidad de control

Posición: compartimento del motor fusibles A

Nº	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20.	40
2	Lavaparabrisas	25
3	–	–
4	–	–
5	–	–
6	Acceso sin llave* (manijas de las puertas)	5
7	–	–
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave*	7,5
13	Asiento del conductor motorizado*	20
14	Asiento del pasajero delantero ajustable eléctricamente*	20

15	–	–
16	Pantalla del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM ™*.	10
18	Módulo de control Sensus	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Techo panorámico eléctrico; Iluminación de charco; Sensor del sistema de climatización.	5
22	Tomas de 12 V en la consola entre los asientos	15
23	Asiento trasero calefactable* (lado del pasajero).	15
24	Asiento trasero calefactable* (lado del conductor).	15
25	–	–
26	Asiento delantero del pasajero calefactable*	15
27	Asiento del conductor calefactable*	15
28	Asistente de estacionamiento*; Sistema de información de punto ciego (BLIS)*; Cámara de estacionamiento*.	5
29	Módulo de control de tracción total*	15
30	Sistema de suspensión activa*	10

Posición: caja de fusibles B

Nº	Descripción	Amperaje [A]
1	–	–
2	–	–
3	Iluminación adicional delantera; Control de la ventana en la puerta del conductor; Asientos ajustables eléctricamente*.	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo, advertencia de colisión*	10
6	Iluminación adicional; Sensor de lluvia*; Sistema de control inalámbrico HomeLink®*.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito de combustible	10
9	Volante calefactable*	15
10	Parabrisas calefactable*	15
11	Apertura del maletero	10

12	Reposacabezas plegables eléctricamente*	10
13	Bomba de combustible	20
14	Panel de control del sistema de climatización	5
15	–	–
16	Alarma, sistema de diagnóstico a bordo	5
17	Radio satelital*; Amplificador del sistema de audio.	10
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión*	5
20	Sensor del pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactables*	7,5
21	–	–
22	Luces de freno	5
23	Actuador de techo corredizo*	20
24	Inmovilizador	5

Fusibles – habitáculo/maletero

Nº	Descripción	Amp [A]
1	Freno de estacionamiento eléctrico (lado izquierdo).	30
2	Freno de estacionamiento eléctrico (lado derecho).	30
3	Luneta trasera calefactable	30
4	Conexiones para remolque 2*	15
5	–	–
6	Tomas de 12 V en el maletero	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Conexiones para remolque 1*	40
12	–	–

Fusibles – zona fría del compartimento del motor (solo Start/Stop) – Opción para motores de 4 cilindros

Nº	Descripción	Amp [A]
A1	Interruptor automático: módulo eléctrico central en el compartimento del motor.	175
A2	Interruptor automático: caja de fusibles debajo de la guantera, módulo eléctrico central en el maletero.	175
1	–	–
2	Interruptor automático: caja de fusibles B debajo de la guantera.	50
3	Interruptor automático: caja de fusibles A debajo de la guantera.	60
4	Interruptor automático: caja de fusibles A debajo de la guantera.	60
5	Interruptor automático: módulo eléctrico central en el maletero.	60
6	Ventilador del sistema de climatización	40
7	–	–
8	–	–
9	Relé del motor de arranque	30
10	Diodo interno	50
11	Batería auxiliar	70
12	Módulo eléctrico central: tensión de referencia de la batería auxiliar; punto de carga de la batería auxiliar.	15

Volvo S60 (2017) – esquema de la caja de fusibles

Año de fabricación: 2017.

Los fusibles de la toma del encendedor de cigarrillos (tomas de corriente) en el Volvo S60 son el fusible nº 22 (tomas de 12 V en la consola del túnel) en la caja de fusibles «A» debajo de la guantera y el fusible nº 7 (toma de 12 V trasera) en la caja de fusibles del maletero.

Ubicación de la caja de fusibles

1) Compartimento del motor

2) Debajo de la guantera, caja de fusibles A (fusibles generales)
3) Debajo de la guantera, caja de fusibles B (fusibles del módulo de control)

Se encuentra debajo de la tapicería.

4) Maletero

Se encuentra detrás de la tapicería en el lado izquierdo del maletero.

5) Zona fría en el compartimento del motor (solo Start/Stop)

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Nº	Descripción	Amperaje [A]
1	Interruptor automático: módulo eléctrico central debajo de la guantera A	50
2	Interruptor automático: módulo eléctrico central debajo de la guantera	50
3	Interruptor automático: módulo eléctrico central en el maletero A	60
4	Interruptor automático: módulo eléctrico central debajo de la guantera A	60
5	Interruptor automático: módulo eléctrico central debajo de la guantera A	60
6	–	–
7	–	–
8	Parabrisas delantero*, lado del conductor	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del aire acondicionado A	40
12	Parabrisas delantero*, lado del pasajero	40
13	Bomba ABS	40
14	Válvulas ABS	20
15	Rociadores de faros	20
16	Nivelación activa de los faros en curva *	10
17	Módulo eléctrico central (debajo de la guantera)	20
18	ABS	5
19	Fuerza de dirección regulable *	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas calefactadas para el limpiaparabrisas*	10
22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–

26	–	–
27	Bobinas de relé	5
28	Luces adicionales *	20
29	Bocina	15
30	Bobinas de relé; Unidad de control del motor (ECM).	10
31	Unidad de control – transmisión automática	15
32	Compresor del aire acondicionado (no aplicable a motores de 4 cilindros)	15
33	Bobinas de relé del aire acondicionado; Bobinas de relé en la zona fría del compartimento del motor para Start/Stop.	5
34	Relé del motor de arranque A	30
35	Unidad de control del motor (motores de 4 cilindros); Bobinas de encendido (motores de 5 cilindros).	20
36	Unidad de control del motor (motores de 4 cilindros)	20
	Unidad de control del motor (motores de 5 cilindros)	10
37	Motores de 4 cilindros: medidor de masa de aire, termostato, válvula EVAP	10
	Motores de 5 cilindros: sistema de inyección, unidad de control del motor.	15
38	Compresor del aire acondicionado (motores de 5 cilindros); Válvulas del motor; Sensor de nivel de aceite (solo motores de 5 cilindros).	10
	Válvulas del motor; Bomba de aceite; Sonda lambda con calefacción central (motores de 4 cilindros).	15
39	Sondas lambda calefactadas delanteras y traseras (motores de 4 cilindros); Válvula EVAP (motores de 5 cilindros); Sensores de oxígeno calefactados (motores de 5 cilindros).	15
40	Bomba de aceite; Calentador de bloque; Bomba de refrigerante (motores de 5 cilindros).	10
	Bobinas de encendido (motores de 4 cilindros)	15
41	Detección de fugas de combustible (motores de 5 cilindros); Unidad de control de la rejilla del radiador (motores de 5 cilindros).	5
	Detección de fugas de combustible; Electroimán del aire acondicionado (motores de 4 cilindros).	7,5
42	Bomba de refrigerante (motores de 4 cilindros)	50
43	Ventilador de refrigeración	60 u 80 (motores de 4 cilindros)
		60 (motores de 5 cilindros)
44	Dirección asistida	100
* – Opción / equipamiento adicional, para más información, consulte la Introducción
A – Este elemento no se utiliza en vehículos con la función opcional Start / Stop

Fusibles – habitáculo

Caja de fusibles A: Fusibles generales

Caja de fusibles B: Fusibles de la unidad de control

Posición: caja de fusibles A

Nº	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20	40
2	Boquillas rociadoras del parabrisas delantero	25
3	–	–
4	–	–
5	–	–
6	Acceso sin llave * (manijas de las puertas)	5
7	–	–
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave *	7,5
13	Asiento del conductor con accionamiento eléctrico *	20
14	Asiento del pasajero delantero con accionamiento eléctrico *	20

15	–	–
16	Pantalla del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM ™*.	10
18	Módulo de control Sensus	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Activador de techo corredizo*; Iluminación de charco; Sensor del sistema de climatización.	5
22	Tomas de 12 V en la consola entre los asientos	15
23	Asiento trasero calefactable* (lado del pasajero)	15
24	Asiento trasero calefactable* (lado del conductor)	15
25	–	–
26	Asiento delantero del pasajero calefactable*	15
27	Asiento del conductor calefactable*	15
28	Asistente de estacionamiento* Sistema de información de punto ciego (BLIS)*; Cámara de estacionamiento*	5
29	Módulo de control de tracción total *	15
30	Sistema de chasis activo *	10

Posición: caja de fusibles B

Nº	Descripción	Amperaje [A]
1	–	–
2	–	–
3	Iluminación delantera adicional; Control de la ventana en la puerta del conductor; Asientos ajustables eléctricamente*.	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión*.	10
6	Iluminación adicional; Sensor de lluvia*; Sistema de control inalámbrico HomeLink®*.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito de combustible	10
9	Volante calefactable eléctricamente*	15
10	Parabrisas calefactable eléctricamente*	15
11	Apertura del maletero	10

12	Reposacabezas plegables eléctricamente*	10
13	Bomba de combustible	20
14	Panel de control del sistema de climatización	5
15	–	–
16	Alarma, sistema de diagnóstico a bordo	5
17	Radio satelital*; Amplificador del sistema de audio.	10
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Advertencia de colisión*	5
20	Sensor del pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactables*	7,5
21	–	–
22	Luces de freno	5
23	Actuador de techo corredizo*	20
24	Inmovilizador	5

Fusibles – habitáculo / maletero

Nº	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Luneta trasera calefactable	30
4	Alimentación para remolque 2*	15
5	–	–
6	Alimentación de 12 V en el maletero	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Alimentación para remolque 1*	40
12	–	–

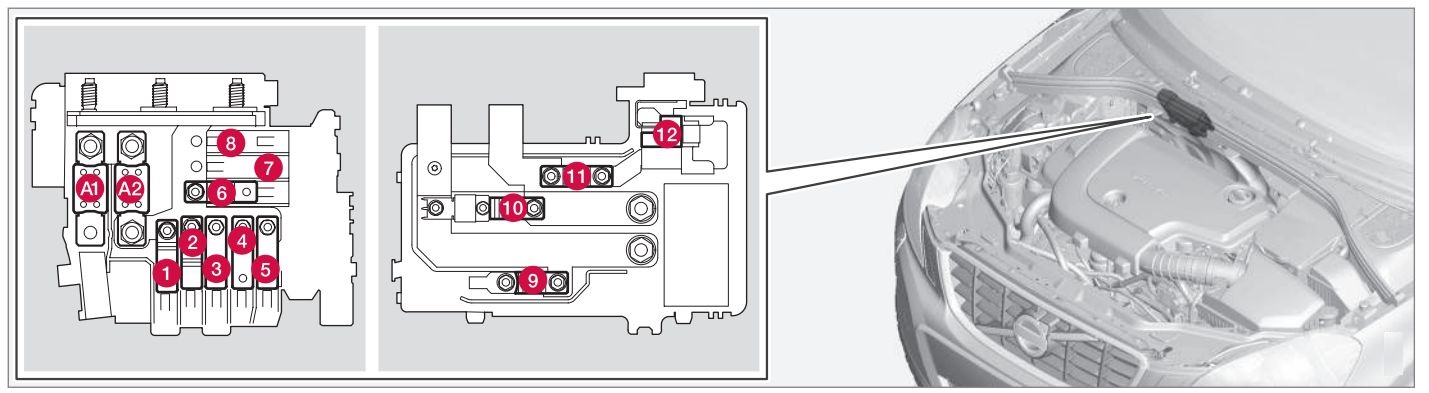

Fusibles – zona fría del compartimento del motor (solo Start / Stop) – Opción para motores de 4 cilindros

Nº	Descripción	Amperaje [A]
A1	Interruptor automático: módulo eléctrico central en el compartimento del motor	175
A2	Interruptor automático: caja de fusibles debajo del habitáculo, módulo eléctrico central en el maletero	175
1	–	–
2	Interruptor automático: caja de fusibles B debajo del habitáculo	50
3	Interruptor automático: caja de fusibles A debajo del habitáculo	60
4	Interruptor automático: caja de fusibles A debajo del habitáculo	60
5	Interruptor automático: módulo eléctrico central en el maletero	60
6	Ventilador del sistema de climatización	40
7	–	–
8	–	–
9	Relé del motor de arranque	30
10	Diodo interno	50
11	Batería auxiliar	70
12	Módulo eléctrico central: tensión de referencia de la batería auxiliar, punto de carga de la batería auxiliar	15

Volvo S60 – esquema de la caja de fusibles

Año de fabricación: 2018.

Los fusibles de la toma del encendedor de cigarrillos (tomas de corriente) en el Volvo S60 son el fusible n.º 22 (tomas de 12 V en la consola central) en la caja de fusibles «A» debajo de la guantera y el fusible n.º 7 (toma de 12 V trasera) en la caja de fusibles del maletero.

Ubicación de la caja de fusibles

1) Compartimento del motor

2) Debajo de la guantera, caja de fusibles A (fusibles generales)
3) Debajo de la guantera, caja de fusibles B (fusibles del módulo de control)

Se encuentra debajo de la cubierta.

4) Maletero

Se encuentra detrás del revestimiento en el lado izquierdo del maletero.

5) Zona fría en el compartimento del motor (solo Start/Stop)

Compartimento del motor

Asignación de fusibles en el compartimento del motor (2018)

N.º	Descripción	Amperios [A]
N.º	Descripción	Amperios [A]
1	Interruptor de circuito: módulo del sistema eléctrico debajo de la guantera (no se utiliza en vehículos con función Start/Stop opcional)	50
2	Interruptor: módulo del sistema eléctrico debajo de la guantera	50
3	Interruptor de circuito: módulo del sistema eléctrico en el maletero (no se utiliza en vehículos con función Start/Stop opcional)	60
4	Interruptor de circuito: módulo del sistema eléctrico debajo de la guantera (no se utiliza en vehículos con función Start/Stop opcional)	60
5	Interruptor de circuito: módulo del sistema eléctrico debajo de la guantera (no se utiliza en vehículos con función Start/Stop opcional)	60
6	–
7	–
8	Parabrisas delantero (opcional), lado del conductor	40
9	Limpiaparabrisas	30
10	–
11	Ventilador del sistema de aire acondicionado (no se utiliza en vehículos con función Start/Stop opcional)	40
12	Parabrisas delantero (opcional), lado del pasajero	40
13	Bomba ABS	40
14	Válvulas ABS	20
15	Lavafaros	20
16	Faros activos – nivelación de faros (opcional)	10
17	Módulo del sistema eléctrico (debajo de la guantera)	20
18	ABS	5
19	Dirección asistida regulable (opcional)	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas calefactadas (opcional)	10
22	–
23	Panel de iluminación	5
24	–

N.º	Descripción	Amperios [A]
25	–
26	–
27	Bobinas de relé	5
28	Faros auxiliares (opcional)	20
29	Bocina	15
30	Bobinas de relé; Módulo de control del motor (ECM).	10
31	Módulo de control – transmisión automática	15
32	Compresor del aire acondicionado (no motores de 4 cilindros)	15
33	Bobinas de relé del aire acondicionado; Bobinas de relé en la zona fría del compartimento del motor para Start/Stop	5
34	Relé del motor de arranque (no se utiliza en vehículos con función Start/Stop como opción)	30
35	Módulo de control del motor (motores de 4 cilindros); Bobinas de encendido (motores de 5 cilindros).	20
36	Módulo de control del motor (motores de 4 cilindros)	20
36	Módulo de control del motor (motores de 5 cilindros)	10
37	Motores de 4 cilindros: medidor de masa de aire, termostato, válvula EVAP	10
37	Motores de 5 cilindros: sistema de inyección, módulo de control del motor	15
38	Compresor del aire acondicionado (motores de 5 cilindros); Válvulas del motor; Sensor de nivel de aceite (solo 5 cilindros).	10
38	Válvulas del motor; Bomba de aceite; Sonda lambda calefactada central (motores de 4 cilindros).	15
39	Sondas lambda calefactadas delanteras/traseras (motores de 4 cilindros); Válvula EVAP (motores de 5 cilindros); Sondas lambda calefactadas (motores de 5 cilindros).	15
40	Bomba de aceite; Calentador de bloque; Bomba de refrigerante (motores de 5 cilindros).	10
40	Bobinas de encendido (motores de 4 cilindros)	15
41	Detección de fugas de combustible (motores de 5 cilindros); Módulo de control de la persiana del radiador (motores de 5 cilindros).	5
41	Detección de fugas de combustible; Válvula solenoide del aire acondicionado (motores de 4 cilindros).	7,5
42	Bomba de refrigerante (motores de 4 cilindros)	50
43	Ventilador de refrigeración	60 o 80 (motores de 4 cilindros), 60 (motores de 5 cilindros)
44	Dirección asistida	100

Los fusibles 16 – 33 y 35 – 41 pueden ser reemplazados en cualquier momento si es necesario.
Los fusibles 1 – 15, 34 y 42 – 44 son relés/interruptores automáticos y deben ser retirados o reemplazados únicamente por un técnico de servicio Volvo capacitado y cualificado.

Debajo de la guantera (caja de fusibles A)

Asignación de fusibles debajo de la guantera (caja de fusibles A – 2018)

N.º	Descripción	Amperios [A]
N.º	Descripción	Amperios [A]
1	Interruptor de circuito del sistema de infoentretenimiento y fusibles 16-20	40
2	Lámpara de lava del parabrisas	25
3	–
4	–
5	–
6	Acceso sin llave (opcional) (manijas de las puertas)	5
7	–
8	Control en la puerta del conductor	20
9	Control en la puerta del pasajero delantero	20
10	Control en la puerta trasera derecha del pasajero	20
11	Control en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave (opcional)	7,5
13	Asiento del conductor ajustable eléctricamente (opcional)	20
14	Asiento del pasajero delantero ajustable eléctricamente (opcional)	20

N.º	Descripción	Amperios [A]
15	–
16	Pantalla del sistema de audio-navegación	5
17	Sistema de infoentretenimiento: amplificador, radio satelital SiriusXM (opcional).	10
18	Módulo de control Sensus	15
19	Kit manos libres Bluetooth	5
20
21	Techo eléctrico (opcional); Iluminación exterior; Sensor del sistema de aire acondicionado.	5
22	Tomas de 12 V en la consola central	15
23	Asiento trasero calefactado (lado del pasajero) (Opcional)	15
24	Asiento trasero calefactado (lado del conductor) (Opcional)	15
25	–
26	Asiento delantero del pasajero calefactado (Opcional)	15
27	Asiento del conductor calefactado (opcional)	15
28	Asistente de estacionamiento (opcional); Sistema de información de punto ciego (BUS) (opcional); Cámara de asistencia al estacionamiento (opcional).	5
29	Módulo de control de tracción total (opcional)	15
30	Sistema de chasis activo (opcional)	10

Debajo de la guantera (caja de fusibles B)

Asignación de fusibles debajo de la guantera (caja de fusibles B – 2018)

N.º	Descripción	Amperios [A]
N.º	Descripción	Amperios [A]
1	–
2	–
3	Iluminación interior delantera; Control electrónico de las ventanas en la puerta del conductor; Asientos ajustables eléctricamente (opcional).	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión (opcional).	10
6	Iluminación exterior; Sensor de lluvia (opcional); HomeLINK (opcional); Sistema de control inalámbrico (opcional).	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: puerta del depósito de combustible	10
9	Volante calefactado (opcional)	15
10	Parabrisas calefactado (opcional)	15
11	Maletero abierto	10

Número	Descripción	Amperios [A]
12	Reposacabezas exteriores plegables eléctricamente (opcional)	10
13	Bomba de combustible	20
14	Panel de control del sistema de aire acondicionado	5
15
16	Alarma, sistema de diagnóstico a bordo	5
17	Radio satelital (opcional); Amplificador del sistema de audio.	10
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión	5
20	Sensor del pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados (opcional).	7,5
21	–
22	Luces de freno	5
23	Techo eléctrico (opcional)	20
24	Inmovilizador	5

Zona de carga (maletero)

Asignación de fusibles en la zona de carga

N.º	Descripción	Amperios [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Luneta trasera calefactada	30
4	Toma de remolque 2 (opcional)	15
5	–
6
7	Toma de 12 V trasera	15
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1 (opcional)	40
12	–	–

Zona fría en el compartimento del motor

Asignación de fusibles en la zona fría del compartimento del motor (2018)

N.º	Descripción	Amperios [A]
A1	Interruptor: módulo del sistema eléctrico en el compartimento del motor	175
A2	Interruptor: caja de fusibles debajo de la guantera, módulo del sistema eléctrico en el maletero	175
1
2	Interruptor: caja de fusibles B debajo de la guantera	50
3	Interruptor: caja de fusibles A debajo de la guantera	60
4	Interruptor: caja de fusibles A debajo de la guantera	60
5	Interruptor: módulo del sistema eléctrico en el maletero	60
6	Ventilador del sistema de aire acondicionado	40
7
8
9	Relé del motor de arranque	30
10	Diodo interno	50
11	Batería auxiliar	70
12	Módulo del sistema eléctrico: tensión de referencia de la batería auxiliar, punto de carga de la batería auxiliar	15

Los fusibles A1, A2 y 1–11 son relés/interruptores automáticos y deben ser retirados o reemplazados únicamente por un técnico de servicio Volvo capacitado y cualificado.
El fusible 12 puede ser reemplazado en cualquier momento si es necesario.

Volvo S60 (2019-…) – esquema de la caja de fusibles

Año de fabricación: 2019.

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Volvo S60 son los fusibles n.º 24 (toma de 12 V en la consola entre los asientos delanteros), n.º 25 (toma de 12 V en la consola entre los asientos traseros), n.º 26 (toma de 12 V en el maletero) en la caja de fusibles del compartimento del motor y el fusible n.º 2 (toma de corriente en la consola entre los asientos traseros) en la caja de fusibles debajo de la guantera.

Ubicación de la caja de fusibles

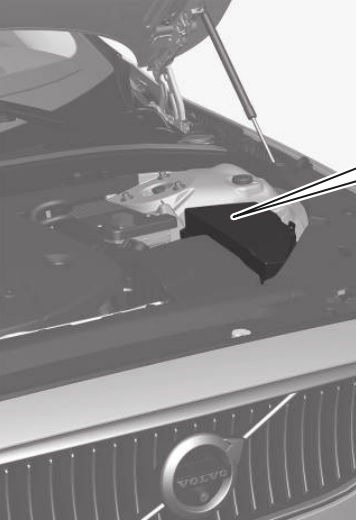

Compartimento del motor

Caja de fusibles debajo de la guantera

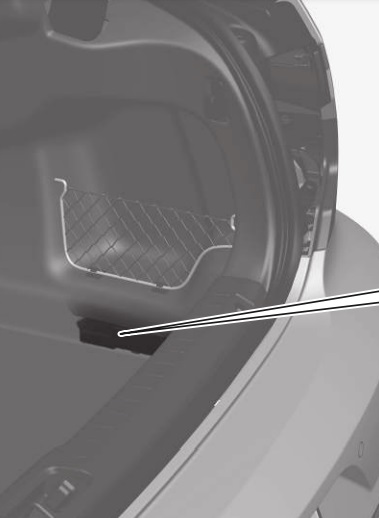

Caja de fusibles en el maletero

Esquemas de las cajas de fusibles

2019

Compartimento del motor

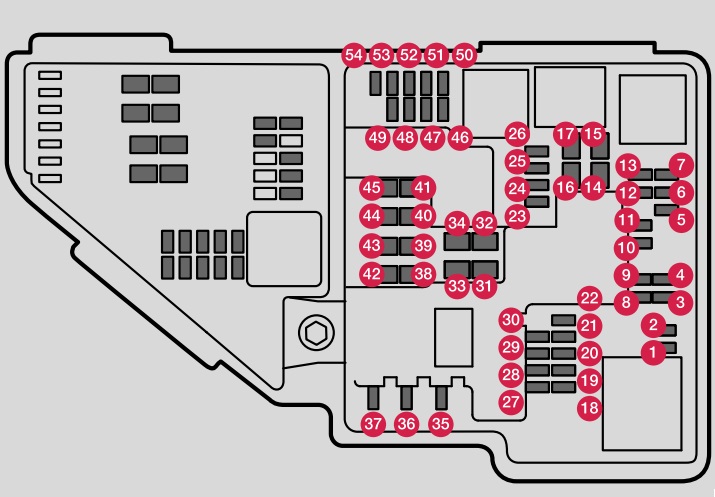

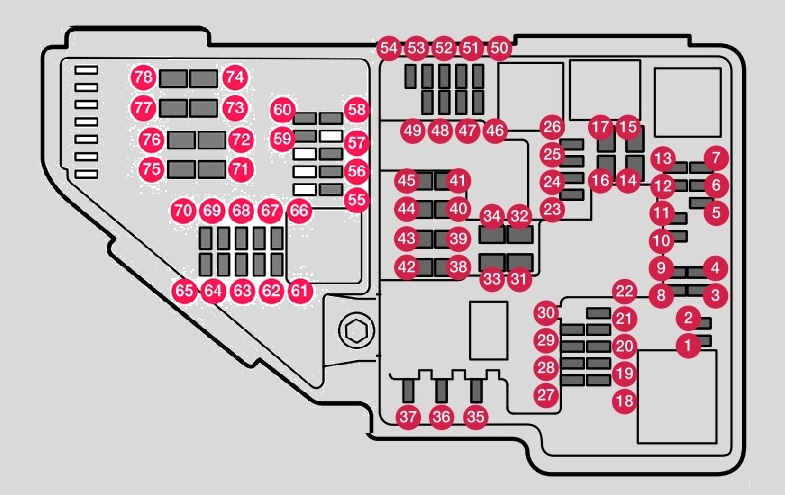

Asignación de fusibles en el compartimento del motor (2019)

N.º	Amp [A]	Descripción
N.º	Amp [A]	Descripción
1	–	No se utiliza
2	–	No se utiliza
3	–	No se utiliza
4	15	Bobinas de encendido (gasolina); bujías (gasolina)
5	15	Válvula solenoide de la bomba de aceite; embrague magnético del aire acondicionado; sonda lambda calefactada, central (gasolina); sonda lambda trasera calefactada (diésel).
6	7.5	Reguladores de vacío; válvula; válvula de impulso de potencia (diésel).
7	20	Módulo de control del motor; elemento de control; unidad del cuerpo del acelerador; válvula EGR (diésel); sensor de posición del turbocompresor (diésel); válvula del turbocompresor (gasolina).
8	5	Módulo de control del motor
9	–	No se utiliza
10	10	Solenoides (gasolina); válvula; termostato de refrigeración del motor (gasolina); bomba de refrigeración EGR (diésel); módulo de control de precalentamiento (diésel).
11	5	Módulo de control de la persiana del alerón; módulo de control de la persiana del radiador; bobinas de relé de impulso de potencia (diésel)
12	–	No se utiliza
13	20	Módulo de control del motor
14	40	Motor de arranque
15	Bypass	Motor de arranque
16	30	Calentador del filtro de combustible (diésel)
17	–	No se utiliza
18	–	No se utiliza
19	–	No se utiliza
20	–	No se utiliza
21	–	No se utiliza
22	–	No se utiliza
23	–	No se utiliza
24	15	Toma de 12 V en la consola entre los asientos delanteros
25	15	Toma de 12 V en la consola entre los asientos traseros
26	15	Toma de 12 V en el maletero / zona de carga
27	–	No se utiliza

Número	Amp [A]	Descripción
28	15	Faro izquierdo, algunos modelos con LED
29	15	Faro derecho, algunos modelos con LED
30	–	No se utiliza
31	–	No se utiliza
32	–	No se utiliza
33	25	Lavafaros
34	25	Lavaparabrisas
35	15	Módulo de control de la transmisión
36	20	Bocina
37	5	Sirena de alarma
38	40	Módulo de control del sistema de frenos (válvulas, freno de estacionamiento)
39	30	Limpiaparabrisas
40	–	No se utiliza
41	–	No se utiliza
42	20	Calefacción estacionaria
43	–	No se utiliza
44	–	No se utiliza
45	–	No se utiliza
46	5	Alimentación con encendido activado: módulo de control del motor, elementos de la transmisión, dirección asistida eléctrica, módulo eléctrico central, módulo de control del sistema de frenos.
47	–	No se utiliza
48	7.5	Faro derecho
48	15	Faro derecho, algunos modelos con LED
49	–	No se utiliza
50	–	No se utiliza
51	5	Módulo de control de conexión de la batería
52	5	Airbag
53	7.5	Faro izquierdo
53	15	Faro izquierdo, algunos modelos con LED
54	5	Sensor del pedal del acelerador

Compartimento del motor (Twin Engine)

Asignación de fusibles en el compartimento del motor (2019, Twin Engine)

N.º	Amp [A]	Descripción
N.º	Amp [A]	Descripción
1	–	No se utiliza
2	–	No se utiliza
3	–	No se utiliza
4	5	Módulo de control del actuador para la activación, cambio de marcha, transmisión automática
5	5	Módulo de control del calentador de refrigerante de alto voltaje
6	5	Módulo de control para el aire acondicionado; Válvula de cierre del intercambiador de calor; Válvula de cierre del refrigerante a través del sistema de calefacción
7	5	Módulo de control de la batería híbrida; Inversor de alto voltaje para generador combinado, motor de arranque de alto voltaje con inversor de voltaje de 500 V-12 V.
8	–	No se utiliza
9	10	Convertidor para el control de la alimentación del motor eléctrico del eje trasero
10	10	Módulo de control de la batería híbrida; Inversor de alto voltaje para generador combinado, motor de arranque de alto voltaje con inversor de voltaje de 500 V-12 V.
11	5	Módulo de carga
12	10	Válvula de cierre del refrigerante de la batería híbrida; Bomba de refrigerante 1 para la batería híbrida.
13	10	Bomba de refrigerante para el sistema de propulsión eléctrica
14	25	Ventilador de refrigeración del componente híbrido
15	–	No se utiliza
16	–	No se utiliza
17	–	No se utiliza
18	–	No se utiliza
19	–	No se utiliza
20	–	No se utiliza
21	–	No se utiliza
22	–	No se utiliza
23	–	No se utiliza
24	15	Toma de 12 V en la consola entre los asientos delanteros
25	15	Toma de 12 V en la consola entre los asientos traseros
26	15	Toma de 12 V en el maletero / zona de carga; puertos USB para iPad.
27	–	No se utiliza
28	–	No se utiliza
29	–	No se utiliza
30	–	No se utiliza
31	–	No se utiliza
32	–	No se utiliza
33	25	Lavafaros
34	25	Lavaparabrisas
35	–	No se utiliza
36	20	Bocina
37	5	Sirena de advertencia
38	40	Módulo de control del sistema de frenos (válvulas, freno de estacionamiento)
39	30	Limpiaparabrisas

N.º	Amp [A]	Descripción
40	–	No se utiliza
41	–	No se utiliza
42	20	Calefacción estacionaria
43	40	Módulo de control del sistema de frenos (bomba ABS)
44	–	No se utiliza
45	–	No se utiliza
46	5	Alimentación con encendido activado: módulo de control del motor; elementos de la transmisión, dirección asistida eléctrica, módulo eléctrico central.
47	5	Sonido exterior del vehículo (en algunos mercados)
48	7.5	Faro derecho
48	15	Faro derecho, algunos modelos con LED
49	–	No se utiliza
50	–	No se utiliza
51	–	No se utiliza
52	5	Airbag
53	7.5	Faro izquierdo
53	15	Faro izquierdo, algunos modelos con LED
54	5	Sensor del pedal del acelerador
55	15	Módulo de control de la transmisión; Módulo de control de la palanca de cambios.
56	5	Módulo de control del motor
57	–	No se utiliza
58	–	No se utiliza
59	–	No se utiliza
60	–	No se utiliza
61	20	Módulo de control del motor; Elemento de control; Unidad del cuerpo del acelerador; Válvula del turbocompresor.
62	10	Solenoides; Válvula; Termostato de refrigeración del motor
63	7.5	Reguladores de vacío; Válvula.
64	5	Módulo de control de la persiana del alerón; Módulo de control de la persiana del radiador
65	–	No se utiliza
66	15	Sonda lambda calefactada delantera; Sonda lambda calefactada trasera.
67	15	Válvula solenoide de la bomba de aceite; Embrague magnético del aire acondicionado; Sensor de oxígeno calefactado (central).
68	–	No se utiliza
69	20	Módulo de control del motor
70	15	Bobinas de encendido; Bujías.
71	–	No se utiliza
72	–	No se utiliza
73	30	Módulo de control de la bomba de aceite de la transmisión
74	40	Módulo de control de la bomba de vacío
75	25	Actuador de la transmisión
76	–	No se utiliza
77	–	No se utiliza
78	–	No se utiliza

Debajo de la guantera

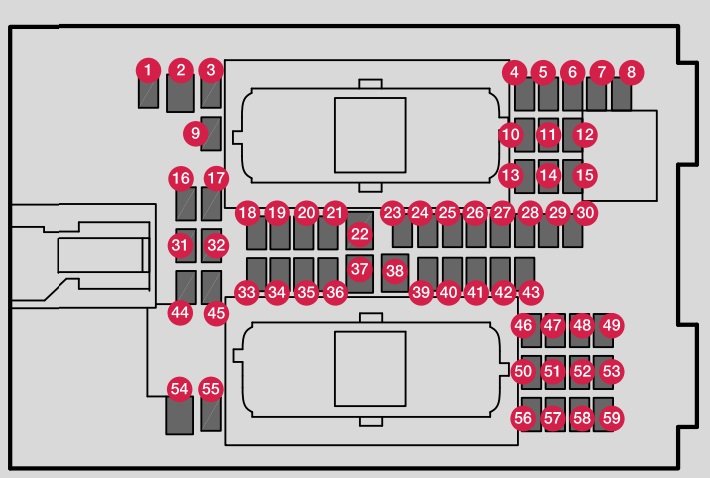

Asignación de fusibles debajo de la guantera (2019)

N.º	Amp [A]	Descripción
N.º	Amp [A]	Descripción
1	–	No se utiliza
2	30	Toma de corriente en la consola entre los asientos traseros
3	–	No se utiliza
4	5	Sensor de movimiento
5	5	Reproductor multimedia
6	5	Panel de instrumentos
7	5	Botones de la consola central
8	5	Sensor solar
9	–	No se utiliza
10	–	No se utiliza
11	5	Módulo del volante
12	5	Módulo de control del interruptor de arranque y freno de estacionamiento
13	15	Módulo del volante calefactado
14	–	No se utiliza
15	–	No se utiliza
16	–	No se utiliza
17	–	No se utiliza
18	10	Módulo de control del sistema de aire acondicionado
19	–	No se utiliza
20	10	Conector del bus de datos OBD-II
21	5	Pantalla central
22	40	Módulo del ventilador del sistema de aire acondicionado (delantero)
23	5	DIVISOR USB
24	7.5	Iluminación de instrumentos; Iluminación interior; Función de atenuación automática del espejo; Sensores de lluvia y luz; Controlador en la consola trasera entre los asientos, asiento trasero; Asientos delanteros ajustables eléctricamente; Paneles de control de las puertas traseras; Módulo del ventilador del sistema de aire acondicionado izquierdo / derecho.
25	5	Módulo de control de las funciones de asistencia al conductor
26	Techo panorámico con persiana	20
27	5	Pantalla de visualización frontal
28	5	Iluminación del habitáculo
29	–	No se utiliza

N.º	Amp [A]	Descripción
30	5	Pantalla de la consola del techo (advertencia de cinturones de seguridad, indicador de airbag lateral del pasajero)
31	–	No se utiliza
32	–	No se utiliza
33	20	Módulo de puerta en la puerta trasera derecha
34	10	Fusibles en el maletero / zona de carga
35	5	Módulo de control para el vehículo conectado a Internet; Módulo de control para Volvo On Call.
36		Módulo de puerta en la puerta trasera izquierda
37	40	Módulo de control de infoentretenimiento (amplificador)
38	–	No se utiliza
39	5	Módulo de antena multibanda
40	5	Función de masaje del asiento delantero
41	–	No se utiliza
42	–	No se utiliza
43	15	Módulo de control de la bomba de combustible
44	–	No se utiliza
45	–	No se utiliza
46	15	Calefacción del asiento del conductor
47	15	Calefacción del asiento del pasajero delantero
48	7.5	Bomba de refrigerante
49	–	No se utiliza
50	20	Módulo de puerta en la puerta delantera izquierda
51	20	Módulo de control de chasis activo
52	–	No se utiliza
53	10	Módulo de control Sensus
54	–	No se utiliza
55	–	No se utiliza
56	20	Módulo de puerta en la puerta delantera derecha
57	–	No se utiliza
58	5	Televisión (solo en algunos mercados)
59	15	Fusible principal para los fusibles 52, 53, 57 y 58

Esquema de fusibles en el maletero

Asignación de fusibles en el maletero (2019)

N.º	Amp [A]	Descripción
N.º	Amp [A]	Descripción
1	–	No se utiliza
2	–	No se utiliza
3	40	Compresor de suspensión neumática
4	15	Motor de bloqueo del respaldo del asiento trasero, lado derecho
5	–	No se utiliza
6	15	Motor de bloqueo del respaldo del asiento trasero, lado izquierdo
7	20	Asiento eléctrico del pasajero delantero; Módulo de la puerta trasera derecha.
8	–	No se utiliza
9	25	Desactivación de la alimentación
10	20	Asiento eléctrico del pasajero delantero; Módulo de la puerta delantera derecha.
11	40	Módulo de control del dispositivo de remolque
12	40	Módulo del pretensor del cinturón de seguridad (lado derecho)
13	5	Bobinas de relé internas
14	–	No se utiliza
15	5	Módulo de detección de movimiento del pie para abrir el cierre del maletero
16	–	Concentrador USB / puerto de acceso
17	–	No se utiliza
18	25	Módulo de control del dispositivo de remolque

N.º	Amp [A]	Descripción
18	40	Módulo de accesorios
19	20	Asiento del conductor con accionamiento eléctrico
20	40	Módulo del pretensor del cinturón de seguridad (lado izquierdo)
21	5	Cámara de asistencia al estacionamiento
22	–	No se utiliza
23	–	No se utiliza
24	–	No se utiliza
25	–	No se utiliza
26	5	Módulo de control de airbags y pretensores de cinturones de seguridad
27	–	No se utiliza
28	15	Asiento trasero calefactado (lado izquierdo)
29	–	No se utiliza
30	5	Información de punto ciego (BUS); Módulo de control de señal de marcha atrás exterior.
31	–	No se utiliza
32	5	Módulos para pretensores de cinturones de seguridad
33	5	Actuador del sistema de emisión de gases de escape (gasolina, algunas variantes de motor)
34	–	No se utiliza
35	15	Módulo de control de tracción total (AWD)
36	15	Asiento trasero calefactado (lado derecho)
37	–	No se utiliza

Volvo S60 – esquema de la caja de fusibles

Año de fabricación: 2020, 2021, 2022.

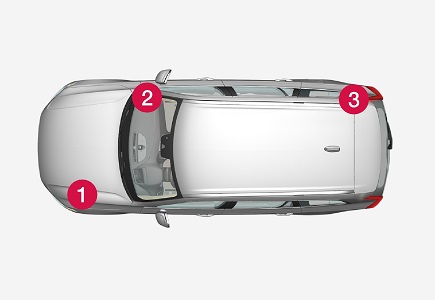

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo S60 son los fusibles 2 (delantero) en la caja de fusibles del habitáculo, así como los 24 (delantero), 25 (segunda fila), 26 (maletero) en la caja de fusibles del compartimento del motor.

2020

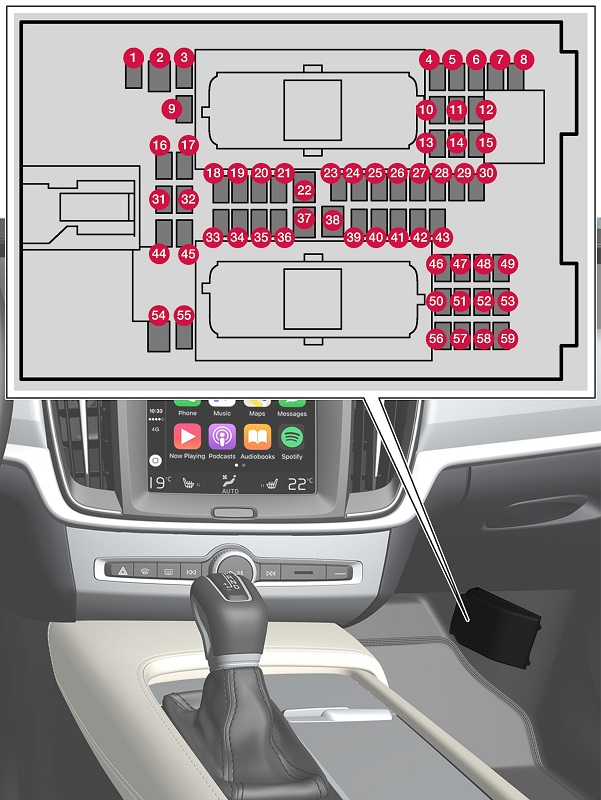

Fusibles debajo del habitáculo

.

Número	Descripción	Amperios [A]	Tipo
Número	Descripción	Amperios [A]	Tipo
1	–	–	Micro
2	Presencia de electricidad en la consola entre los asientos, junto al espacio para los pies de los pasajeros traseros	30	MCase
3	–	–	Micro
4	Detector de movimiento	5	Micro
5	Reproductor multimedia	5	Micro
6	Pantalla del conductor	5	Micro
7	Teclado de botones en la consola central	5	Micro
8	Detector de luz solar	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Módulo electrónico del volante	5	Micro
12	Módulo del interruptor de arranque y freno de estacionamiento	5	Micro
13	Módulo del volante calefactado	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Módulo de control del sistema de aire acondicionado	10	Micro
19	Bloqueo del volante	7,5	Micro
20	Puerto de diagnóstico OBDII	10	Micro
21	Pantalla central	5	Micro
22	Módulo del ventilador del sistema de aire acondicionado, delantero	40	MCase
23	Concentrador USB	5	Micro
24	Iluminación de los controles; Iluminación del habitáculo; Atenuación del espejo retrovisor interior; Detector de lluvia y luz; Teclado de botones en la consola entre los asientos junto al espacio para los pies de los pasajeros traseros; Asientos delanteros ajustables eléctricamente; Paneles de control en las puertas traseras; Módulo del ventilador del sistema de aire acondicionado izquierdo/derecho.	7,5	Micro
25	Módulo de control de las funciones de asistencia al conductor	5	Micro
26	Vitrina de techo	20	Micro
27	Pantalla de visualización frontal en el parabrisas	5	Micro
28	Interruptor de iluminación del habitáculo	5	Micro
29	Placa de carga inalámbrica	5	Micro

Número	Descripción	Amperios [A]	Tipo
30	Pantalla de la consola del techo	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Módulo de puerta en el lado trasero derecho	20	Micro
34	Caja de fusibles, maletero	10	Micro
35	Módulo de control de conectividad a Internet del coche; Módulo de control Volvo On Call.	5	Micro
36	Módulo de puerta en el lado trasero izquierdo	20	Micro
37	Equipo de audio (amplificador)	40	MCase
38	–	–	MCase
39	Antena multibanda	5	Micro
40	Módulo de control de las funciones de confort del asiento, delantero	5	Micro
41	Bloqueador de alcohol	5	Micro
42	–	–	Micro
43	Módulo de control de la bomba de combustible	15	Micro
44	Válvula solenoide de la bomba de aceite de la transmisión; Convertidor de 48 V; Módulo de arranque del motor.	5	Micro
45	–	–	Micro
46	Calefacción del asiento del conductor	15	Micro
47	Calefacción del asiento del pasajero delantero	15	Micro
48	Bomba de refrigerante	7,5	Micro
49	–	–	Micro
50	Módulo de puerta en el lado delantero izquierdo	20	Micro
51	Módulo de control de la suspensión (activa)	20	Micro
52	–	–	Micro
53	Módulo de control del sistema Sensus	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Módulo de puerta en el lado delantero derecho	20	Micro
57	–	–	Micro
58	TV (algunos mercados)	5	Micro
59	Fusible principal para los fusibles 52, 53, 57 y 58	15	Micro

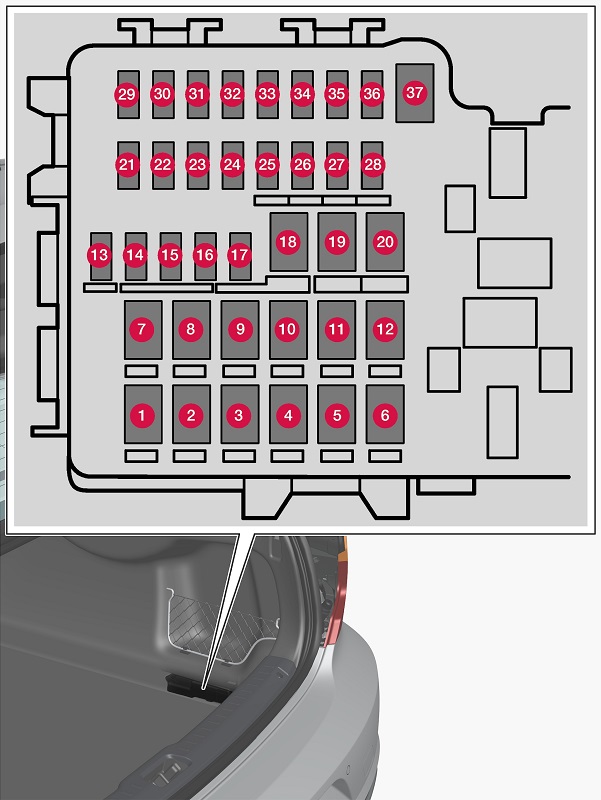

Fusibles en el maletero

.

Número	Descripción	Amperios [A]	Tipo
Número	Descripción	Amperios [A]	Tipo
1	Calefacción de la luneta trasera	30	MCase
2	–	–	MCase
3	Compresor de suspensión neumática	40	MCase
4	Bloqueo del motor del respaldo del asiento trasero derecho	15	MCase
5	–	–	MCase
6	Bloqueo del motor del respaldo del asiento trasero izquierdo	15	MCase
7	Módulo de puerta en el lado trasero derecho	20	MCase
8	Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel	30	MCase
9	–	–	MCase
10	Asiento del pasajero delantero con ajuste eléctrico; Módulo de puerta en el lado delantero derecho.	20	MCase
11	Módulo de control del dispositivo de remolque	40	MCase
12	Módulo del pretensor del cinturón de seguridad, lado derecho	40	MCase
13	Bobinas de relé internas	5	Micro
14	Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel	15	Micro
15	Módulo de puerta en el lado trasero izquierdo	20	Micro
16	Bloqueo de alcohol, concentrador USB/toma de accesorios	5	Micro
17	–	–	Micro
18	Módulo de control del dispositivo de remolque	25	MCase

Número	Descripción	Amperios [A]	Tipo
Módulo de accesorios	40
19	Asiento del conductor ajustable eléctricamente; Módulo de puerta en el lado delantero izquierdo.	20	MCase
20	Módulo del pretensor del cinturón de seguridad, lado izquierdo	40	MCase
21	Cámara de estacionamiento	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Calefacción del asiento, trasero izquierdo	15	Micro
29	–	–	Micro
30	Información de punto ciego (BLIS): Módulo de control, señal de marcha atrás exterior	5	Micro
31	–	–	Micro
32	Módulo del pretensor del cinturón de seguridad, lado derecho	5	Micro
33	Activador de recirculación de gases de escape (gasolina, algunas versiones de motor)	5	Micro
34	–	–	Micro
35	Módulo de control de tracción total (AWD)	15	Micro
36	Calefacción del asiento, trasero derecho	15	Micro
37	–	–	MCase

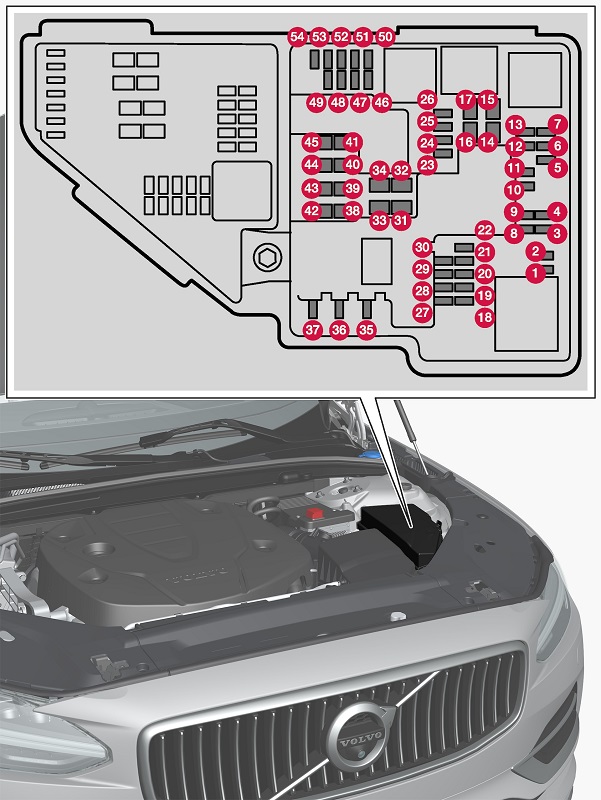

Fusibles en el compartimento del motor

.

Número	Descripción	Amperios [A]	Tipo
Número	Descripción	Amperios [A]	Tipo
1	–	–	Micro
2	–	–	Micro
3	Módulo de presión para sobrealimentación, turbocompresor; Grupo de sondas lambda.	15	Micro
4	Faros de encendido/bobinas de encendido (motor de gasolina); Grupo de sensores del sistema de escape, partículas/óxido de nitrógeno (motor diésel).	15	Micro
5	Válvula solenoide de la bomba de aceite del motor; Grupo de sondas lambda; Válvula solenoide del compresor del aire acondicionado.	15	Micro
6	Sensor de nivel y temperatura de aceite; Módulo de bujías de encendido (motor diésel); Grupo de componentes del motor 1 (componentes relacionados con el funcionamiento del motor, incluyendo turbocompresor/compresor. La composición depende de la variante del motor).	7,5	Micro
7	Módulo de control del motor; Módulo de control de la mariposa; Grupo de componentes del motor 2 (componentes relacionados con el funcionamiento del motor, incluyendo turbocompresor/compresor. La composición depende de la variante del motor).	20	Micro
8	Módulo de control del motor (ECM)	5	Micro
9	–	–	Micro
10	Módulo de bujías de encendido (motor diésel); Grupo de componentes del motor 3 (componentes relacionados con el funcionamiento del motor, incluyendo turbocompresor/compresor y refrigeración/control de temperatura del sistema de transmisión. La composición depende de la variante del motor).	10	Micro
11	Módulo de control, persiana del alerón; Módulo de control, persiana del radiador; Bobinas de relé de la función Power Pulse (PowerPulse) (motor diésel); Válvula de conmutación, refrigerante.	5	Micro
12	Bomba de refrigerante	15	Micro
13	Módulo de control del motor (ECM)	20	Micro
14	Motor de arranque	40	MCase
15	Motor de arranque	Boca	MCase
16	Calentador del filtro de combustible (motor diésel)	30	MCase
17	–	–	MCase
18	Módulo de cálculo	5	Micro
19	–	–	Micro
20	–	–	Micro
21	Cámara ECM	15	Micro
22	–	–	Micro
23	–	–	Micro
24	Toma de corriente de 12 V en la consola entre los asientos, delantera	15	Micro
25	Toma de corriente de 12 V en la consola entre los asientos, junto al espacio para los pies de los pasajeros de la segunda fila	15	Micro
26	Toma de corriente de 12 V en el maletero	15	Micro
27	–	–	Micro

Número	Descripción	Amperios [A]	Tipo
28	Faro izquierdo, LED	15	Micro
29	Faro derecho, LED	15	Micro
30	–	–	Micro
31	Calefacción del parabrisas lado izquierdo	Boca	MCase
32	Calefacción del parabrisas lado izquierdo	40	MCase
33	Boquillas de pulverización de los faros	25	MCase
34	Bomba de líquido limpiaparabrisas	25	MCase
35	Módulo de control de la transmisión; Palanca de cambios eléctrica.	15	Micro
36	Señal acústica	20	Micro
37	Sirena de alarma	5	Micro
38	Módulo de control del sistema de frenos (válvulas, freno de estacionamiento)	40	MCase
	Módulo de control de frenos en coche con batería de 48 V	30	MCase
39	Limpiaparabrisas	30	MCase
40	–	–	MCase
41	Calefacción del parabrisas lado derecho	40	MCase
42	Calentador de estacionamiento	20	MCase
43	–	–	MCase
44	–	–	MCase
45	Calefacción del parabrisas lado derecho	Boca	MCase
46	Alimentado con encendido activado: Módulo de control del motor; Componentes de la transmisión; Dirección asistida eléctrica; Módulo de control eléctrico central; Módulo de control del sistema de frenos	5	Micro
47	–	–	Micro
48	Faro derecho, LED	15	Micro
49	Bloqueador de alcohol	5	Micro
50	–	–	Micro
51	Módulo de control de encendido de la batería	5	Micro
52	Airbag; sensor de peso del pasajero	5	Micro
53	Faro izquierdo, LED	15	Micro
54	Sensor del pedal del acelerador	5	Micro

2021

Fusibles debajo del habitáculo

.

Número	Descripción	Amperios [A]	Tipo
Número	Descripción	Amperios [A]	Tipo
1	Módulo de control, batería de 48 V	10	Micro
2	–	–	MCase
3	–	–	Micro
4	Detector de movimiento	5	Micro
5	–	–	Micro
6	Pantalla del conductor	5	Micro
7	Teclado, consola central	5	Micro
8	Detector de luz solar	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Módulo electrónico del volante	5	Micro
12	Módulo de control, interruptor de arranque y freno de estacionamiento	5	Micro
13	Volante calefactado	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Módulo de control, aire acondicionado	10	Micro
19	Bloqueo del volante	7,5	Micro
20	Puerto de diagnóstico	10	Micro
21	Pantalla central	5	Micro
22	Módulo del ventilador del sistema de aire acondicionado, delantero	40	MCase
23	Concentrador USB	5	Micro
24	Control de iluminación; Interruptor de iluminación del habitáculo; Atenuación, espejo interior; Sensores de lluvia y luz; Asientos delanteros con ajuste eléctrico; Paneles de control, puertas traseras; Módulo del ventilador, aire acondicionado; Teclado, consola entre los asientos, espacio para los pies de los pasajeros traseros.	7,5	Micro
25	Módulo de control, funciones de asistencia al conductor	5	Micro
26	Consola de techo	20	Micro
27	Pantalla de visualización frontal en el parabrisas	5	Micro
28	Interruptor de iluminación del habitáculo	5	Micro
29	Placa de carga inalámbrica	5	Micro

Número	Descripción	Amperios [A]	Tipo
30	Pantalla de la consola del techo	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Módulo de puerta, trasero derecho	20	Micro
34	Caja de fusibles, maletero	10	Micro
35	Módulo de control, conectividad a Internet del vehículo; Módulo de control, Volvo On Call.	5	Micro
36	Módulo de puerta, trasero izquierdo	20	Micro
37	Equipo de audio (amplificador)	40	MCase
38	–	–	MCase
39	Antena multibanda	5	Micro
40	Módulo de control, funciones de confort del asiento, delantero	5	Micro
41	Bloqueo de alcohol	5	Micro
42	–	–	Micro
43	Módulo de control, bomba de combustible	15	Micro
44	Bobina de relé, bomba de aceite de la transmisión; Convertidor de 48 V; Módulo de arranque del motor.	5	Micro
45	–	–	Micro
46	Calefacción del asiento del conductor	15	Micro
47	Calefacción del asiento del pasajero delantero	15	Micro
48	Bomba de refrigerante	7,5	Micro
49	–	–	Micro
50	Módulo de puerta, delantero izquierdo	20	Micro
51	Módulo, suspensión activa	20	Micro
52	Reapertura del maletero/puerta del maletero con movimiento del pie	5	Micro
53	Módulo de infoentretenimiento	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Faro delantero del pasajero con ajuste eléctrico	20	Micro
57	–	–	Micro
58	TV (algunos mercados)	5	Micro
59	Fusible principal para los fusibles 52, 53, 57 y 58 (grupo del sistema de infoentretenimiento)	15	Micro

Fusibles en el maletero

.

Número	Descripción	Amperios [A]	Tipo
Número	Descripción	Amperios [A]	Tipo
1	Calefacción de la luneta trasera	30	MCase
2	–	–	MCase
3	Compresor de suspensión neumática	40	MCase
4	Bloqueo del motor del respaldo del asiento trasero derecho	15	MCase
5	–	–	MCase
6	Bloqueo del motor del respaldo del asiento trasero izquierdo	15	MCase
7	Módulo de puerta en el lado trasero derecho	20	MCase
8	Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel	30	MCase
9	–	–	MCase
10	Asiento del pasajero delantero con ajuste eléctrico; Módulo de puerta en el lado delantero derecho.	20	MCase
11	Módulo de control del dispositivo de remolque	40	MCase
12	Módulo del pretensor del cinturón de seguridad, lado derecho	40	MCase
13	Bobinas de relé internas	5	Micro
14	Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel	15	Micro
15	Módulo de puerta en el lado trasero izquierdo	20	Micro
16	Bloqueo de alcohol, concentrador USB/toma de accesorios	5	Micro
17	–	–	Micro
18	Módulo de control del dispositivo de remolque	25	MCase

Número	Descripción	Amperios [A]	Tipo
Módulo de accesorios	40
19	Asiento del conductor ajustable eléctricamente; Módulo de puerta en el lado delantero izquierdo.	20	MCase
20	Módulo del pretensor del cinturón de seguridad, lado izquierdo	40	MCase
21	Cámara de estacionamiento	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Calefacción del asiento, trasero izquierdo	15	Micro
29	–	–	Micro
30	Información de punto ciego (BLIS): Módulo de control, señal de marcha atrás exterior	5	Micro
31	–	–	Micro
32	Módulo del pretensor del cinturón de seguridad, lado derecho	5	Micro
33	Activador de recirculación de gases de escape (gasolina, algunas versiones de motor)	5	Micro
34	–	–	Micro
35	Módulo de control de tracción total (AWD)	15	Micro
36	Calefacción del asiento, trasero derecho	15	Micro
37	–	–	MCase

Fusibles en el compartimento del motor

.

Número	Descripción	Amperios [A]	Tipo
Número	Descripción	Amperios [A]	Tipo
1	–	–	Micro
2	–	–	Micro
3	Módulo de presión para sobrealimentación, turbocompresor; Grupo de sondas lambda.	15	Micro
4	Faros de encendido/bobinas de encendido (motor de gasolina); Grupo de sensores del sistema de escape, partículas/óxido de nitrógeno (motor diésel).	15	Micro
5	Válvula solenoide de la bomba de aceite del motor; Grupo de sondas lambda; Válvula solenoide del compresor del aire acondicionado.	15	Micro
6	Sensor de nivel y temperatura de aceite; Módulo de bujías de encendido (motor diésel); Grupo de componentes del motor 1 (componentes relacionados con el funcionamiento del motor, incluyendo turbocompresor/compresor. La composición depende de la variante del motor).	7,5	Micro
7	Módulo de control del motor; Módulo de control de la mariposa; Grupo de componentes del motor 2 (componentes relacionados con el funcionamiento del motor, incluyendo turbocompresor/compresor. La composición depende de la variante del motor).	20	Micro
8	Módulo de control del motor (ECM)	5	Micro
9	–	–	Micro
10	Módulo de bujías de encendido (motor diésel); Grupo de componentes del motor 3 (componentes relacionados con el funcionamiento del motor, incluyendo turbocompresor/compresor y refrigeración/control de temperatura del sistema de transmisión. La composición depende de la variante del motor).	10	Micro
11	Módulo de control, persiana del alerón; Módulo de control, persiana del radiador; Bobinas de relé de la función Power Pulse (PowerPulse) (motor diésel); Válvula de conmutación, refrigerante.	5	Micro
12	Bomba de refrigerante	15	Micro
13	Módulo de control del motor (ECM)	20	Micro
14	Motor de arranque	40	MCase
15	Motor de arranque	Boca	MCase
16	Calentador del filtro de combustible (motor diésel)	30	MCase
17	–	–	MCase
18	Módulo de cálculo	5	Micro
19	–	–	Micro
20	–	–	Micro
21	Cámara ECM	15	Micro
22	–	–	Micro
23	–	–	Micro
24	Toma de corriente de 12 V en la consola entre los asientos, delantera	15	Micro
25	Toma de corriente de 12 V en la consola entre los asientos, junto al espacio para los pies de los pasajeros de la segunda fila	15	Micro
26	Toma de corriente de 12 V en el maletero	15	Micro
27	–	–	Micro

Número	Descripción	Amperios [A]	Tipo
28	Faro izquierdo, LED	15	Micro
29	Faro derecho, LED	15	Micro
30	–	–	Micro
31	Calefacción del parabrisas lado izquierdo	Boca	MCase
32	Calefacción del parabrisas lado izquierdo	40	MCase
33	Boquillas de pulverización de los faros	25	MCase
34	Bomba de líquido limpiaparabrisas	25	MCase
35	Módulo de control de la transmisión; Palanca de cambios eléctrica.	15	Micro
36	Señal acústica	20	Micro
37	Sirena de alarma	5	Micro
38	Módulo de control del sistema de frenos (válvulas, freno de estacionamiento)	40	MCase
	Módulo de control de frenos en coche con batería de 48 V	30	MCase
39	Limpiaparabrisas	30	MCase
40	–	–	MCase
41	Calefacción del parabrisas lado derecho	40	MCase
42	Calentador de estacionamiento	20	MCase
43	–	–	MCase
44	–	–	MCase
45	Calefacción del parabrisas lado derecho	Boca	MCase
46	Alimentado con encendido activado: Módulo de control del motor; Componentes de la transmisión; Dirección asistida eléctrica; Módulo de control eléctrico central; Módulo de control del sistema de frenos	5	Micro
47	–	–	Micro
48	Faro derecho, LED	15	Micro
49	Bloqueador de alcohol	5	Micro
50	–	–	Micro
51	Módulo de control de encendido de la batería	5	Micro
52	Airbag; sensor de peso del pasajero	5	Micro
53	Faro izquierdo, LED	15	Micro
54	Sensor del pedal del acelerador	5	Micro

Número	Descripción	Amperios [A]	Tipo
Número	Descripción	Amperios [A]	Tipo
1	Calefacción de la ventana trasera	30	MCase
2	Módulo de control eléctrico central	40	MCase
3	–	–	MCase
4	Motor de bloqueo del respaldo, lado trasero derecho	15	MCase
5	–	–	MCase
6	Motor de bloqueo del respaldo, lado trasero izquierdo	15	MCase
7	Módulo de puerta, lado trasero derecho	20	MCase
8	Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel	30	MCase
9	–	–	MCase
10	Asiento delantero del pasajero con ajuste eléctrico; Módulo de puerta, lado delantero derecho.	20	MCase
11	Módulo de control del dispositivo de remolque	40	MCase
12	Módulo del pretensor del cinturón de seguridad, lado derecho	40	MCase
13	Bobinas internas del relé	5	Micro
14	Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel	15	Micro
15	Módulo de puerta, lado trasero izquierdo	20	Micro
16	Bloqueo antialcohol	5	Micro
17	–	–	Micro
18	Módulo de control del dispositivo de remolque	25	MCase

Número	Descripción	Amperios [A]	Tipo
Módulo de accesorios	40
19	Asiento del conductor ajustable eléctricamente; Módulo de puerta, delantero izquierdo.	20	MCase
20	Módulo del pretensor del cinturón de seguridad, lado izquierdo	40	MCase
21	Cámara de estacionamiento	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Calefacción del asiento, trasero izquierdo	15	Micro
29	–	–	Micro
30	Información de punto ciego (BLIS)	5	Micro
31	–	–	Micro
32	Módulo del pretensor del cinturón de seguridad, lado derecho	5	Micro
33	Actuador, sistema de escape (motor de gasolina)	5	Micro
34	–	–	Micro
35	Módulo de control de tracción total (AWD)	15	Micro
36	Calefacción del asiento, trasero derecho	15	Micro
37	–	–	MCase

Fusibles en el compartimento del motor

.

Número	Descripción	Amperios [A]	Tipo
Número	Descripción	Amperios [A]	Tipo
1	–	–	Micro
2	–	–	Micro
3	Módulo de presión para turbocompresor, grupo de sondas lambda del turbocompresor	15	Micro
4	Faros de encendido/bobinas de encendido (motor de gasolina); Grupo de sensores del sistema de escape, partículas/toxinas de nitrógeno (motor diésel).	15	Micro
5	Válvula solenoide de la bomba de aceite del motor; Grupo de sondas lambda; Válvula solenoide del compresor del aire acondicionado.	15	Micro
6	Sensor de nivel y temperatura de aceite; Módulo de bujías de encendido (motor diésel); Grupo de componentes del motor 1 (componentes relacionados con el funcionamiento del motor, incluyendo turbocompresor/compresor. La composición depende de la variante del motor).	7,5	Micro
7	Módulo de control del motor (ECM); Módulo de control de la mariposa; Grupo de componentes del motor 2 (componentes relacionados con el funcionamiento del motor, incluyendo turbocompresor/compresor. La composición depende de la variante del motor).	20	Micro
8	Módulo de control del motor (ECM)	5	Micro
9	–	–	Micro
10	Módulo de bujías de encendido (motor diésel) Grupo de componentes del motor 3 (componentes relacionados con el funcionamiento del motor, incluyendo turbocompresor/compresor y refrigeración/control de temperatura del sistema de transmisión. La composición depende de la variante del motor).	10	Micro
11	Módulo de control, persianas del alerón; Módulo de control, persianas del radiador; Bobinas de relé de la función Power Pulse (PowerPulse) (motor diésel); Válvula de conmutación, refrigerante.	5	Micro
12	Bomba de refrigerante	15	Micro
13	Módulo de control del motor (ECM)	20	Micro
14	Motor de arranque	40	MCase
15	Motor de arranque	Boca	MCase
16	Calentador del filtro de combustible (motor diésel)	30	MCase
17	–	–	MCase
18	Módulo de cálculo	5	Micro
19	–	–	Micro

Número	Descripción	Amperios [A]	Tipo
20	–	–	Micro
21	Módulo de control del motor, árbol de levas (motor de gasolina)	15	Micro
22	–	–	Micro
23	Toma USB, consola entre asientos, trasera	7,5	Micro
24	Toma de 12 V, consola entre asientos, delantera	15	Micro
25	–	–	Micro
26	Toma eléctrica de 12 V en el maletero	15	Micro
27	–	–	Micro
28	Faro, izquierdo	15	Micro
29	Faro, derecho	15	Micro
30	–	–	Micro
31	Calefacción del parabrisas, lado izquierdo	Boca	MCase
32	Calefacción del parabrisas, lado izquierdo	40	MCase
33	Boquillas de pulverización de los faros	25	MCase
34	Bomba de líquido limpiaparabrisas, delantera	25	MCase
35	Módulo de control de la transmisión Palanca de cambios eléctrica	15	Micro
36	Señal acústica (bocina)	20	Micro
37	Sirena de advertencia	5	Micro
38	Módulo de control, sistema de frenos (válvulas, freno de estacionamiento)	40	MCase
	Módulo de control, asistencia de frenado	30	MCase
39	Limpiaparabrisas de

Acerca del Volvo S60 (2001-2022)

El Volvo S60 es un sedán elegante y dinámico que se fabrica desde 2001. Este modelo es conocido por su fiabilidad, seguridad y confort de conducción. A lo largo de los años de producción, ha pasado por varias generaciones y modernizaciones, cada una de las cuales ha traído nuevas innovaciones tecnológicas y mejoras. El Volvo S60 ofrece diversas opciones de motorización, incluyendo motores de gasolina, diésel e híbridos, lo que permite a los conductores elegir según sus preferencias y necesidades. El interior del vehículo está diseñado con énfasis en la calidad y la comodidad, proporcionando suficiente espacio para los pasajeros y el equipaje.

Esquema de la caja de fusibles del Volvo S60

Esta página muestra el esquema de la caja de fusibles para el Volvo S60, que es esencial para la identificación y el reemplazo de fusibles. En este modelo, la caja de fusibles se encuentra generalmente en el compartimento del motor y en el interior del vehículo, a menudo debajo del salpicadero o en el maletero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su disposición y función.
