Volvo XC90 (2003-2022) – caja de fusibles

Volvo XC90 (2003) – diagrama del panel de fusibles

El Volvo XC90 de primera generación se fabrica desde 2002. Es un SUV crossover de tamaño mediano. El primer coche de este tipo en la oferta de la marca sueca. En 2005, fue el vehículo Volvo más popular. El XC90 tuvo su mayor éxito en EE. UU. En 2014, se presentó la segunda generación.

Consulta nuestra página:

Año de fabricación: 2003.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC90 (2003) es el fusible 11 en el panel de fusibles del salpicadero.

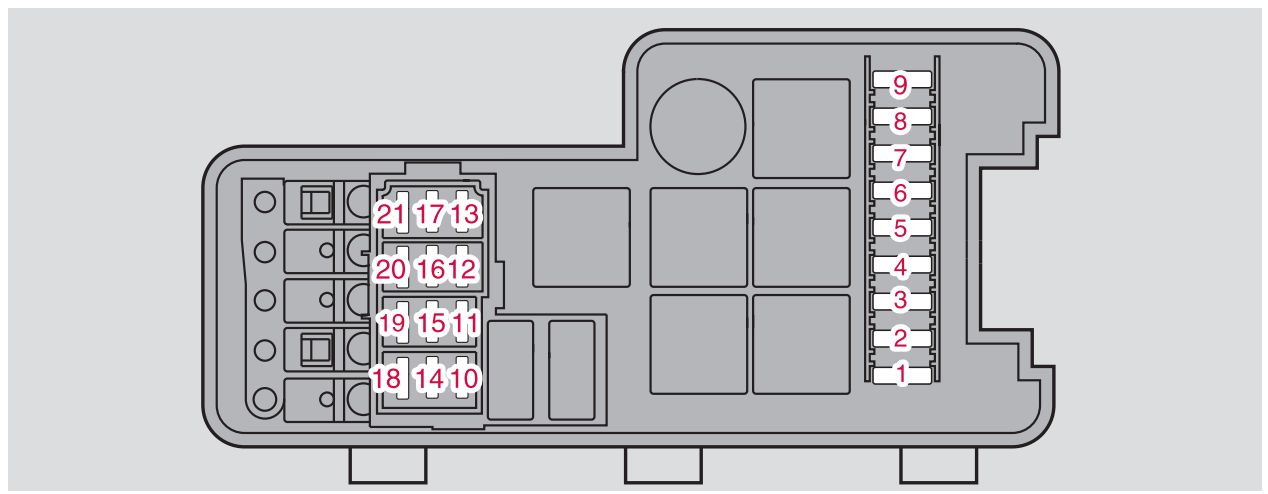

Fusibles – compartimento del motor

Nº	Descripción	Amperaje [A]
1	Accesorios	25
2	–	–
3	Bomba de vacío	15
4	Sensores de oxígeno	20
5	Calentador de bloque ventilado; Válvulas solenoides.	10
6	Sensor de flujo de masa de aire; Unidad de control del motor; Inyectores.	15
7	–	–
8	Compresor de aire acondicionado; Sensor de posición del pedal del acelerador; Ventilador de la caja E.	10
9	Bocina	15
10	Limpiaparabrisas trasero	10
11	Compresor de aire acondicionado; Bobinas de encendido.	20

12	Luz de freno de contacto	5
13	Limpiaparabrisas	25
14	ABS / DSTC	30
15	Lavaparabrisas	35
16	Lavaparabrisas delantero	15
17	Luz de cruce derecha	10
18	Luz de cruce izquierda	10
19	ABS / DSTC	30
20	Luces largas, izquierda	15
21	Luces largas, derecha	15
22	Motor de arranque	25
23	Módulo de control del motor, relé del motor	5
24	–	–

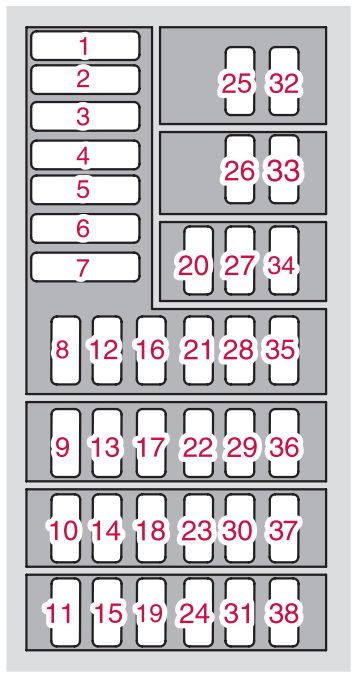

Fusibles en el habitáculo (en el borde del salpicadero)

Número	Descripción	Amperaje [A]
1	Ventilador – sistema de calefacción	30
2	Amplificador de audio	30
3	Asiento del conductor con ajuste eléctrico	30
4	Asiento del pasajero con ajuste eléctrico (opcional)	30
5	Puerta del conductor – cierre centralizado, elevalunas eléctrico, espejo exterior	25
6	Puerta delantera del pasajero – cierre centralizado, elevalunas eléctrico, espejo exterior	25
7	Puertas traseras laterales – elevalunas eléctricos, seguros para niños	30
8	–	–
9	–	–
10	Asiento del pasajero con ajuste eléctrico	5
11	Toma de corriente de 12V	7,5
12	Llave de encendido (alimentación 30); Módulo electrónico central; Relé del motor de arranque; SRS; Anillo de antena; Sistema de gestión del motor.	10
13	–	–
14	Módulo electrónico (techo); Iluminación adicional (techo).	10
15	–	–
16	Dirección asistida sensible a la velocidad (solo T6)	5
17	ABS / DSTC	5
18	Asiento del conductor calefactable (opcional)	15
19	Asiento del pasajero delantero calefactable (opcional)	15

20	Sistema de infoentretenimiento	10
21	Relé de alimentación extendida D1: sistema de aire acondicionado, asiento del conductor eléctrico, panel de instrumentos	10
22	Módulo de interruptor de faros, sistema de aire acondicionado, interfaz de diagnóstico a bordo, módulos de palanca de dirección	5
23	Intermitentes	20
24	Transmisión automática – bloqueo de la transmisión, funcionamiento extendido D2	10
25	Bomba de combustible	15
26	Techo corredizo (opcional)	15
27	Módulo electrónico central; Iluminación del espejo de cortesía; Iluminación adicional; Iluminación de la guantera; Sirena de alarma *.	10
28	Sirena de alarma *	5
29	–	–
30	Luces diurnas	10
31	Luces diurnas	10
32	Luces de posición delanteras y traseras izquierdas	7,5
33	Luces de posición delanteras y traseras derechas; Iluminación de la matrícula.	7,5
34	Faros antiniebla delanteros	15
35	–	–
36	Luces largas	20
37	Sistema de navegación (opcional); Reproductor de DVD.	10
38	Luces de techo; Faros bi-xenón (opcional).	15
* Tenga en cuenta que si estos fusibles no están intactos o han sido retirados, la alarma no sonará.

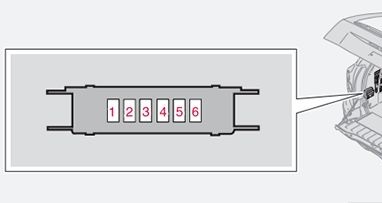

Fusibles en el maletero

Número	Descripción	Amperaje [A]
1	Módulo eléctrico trasero; Iluminación del compartimento del motor.	10
2	Faros antiniebla traseros	10
3	Luces de freno	15
4	Luces de marcha atrás	10
5	Desempañador de la luneta trasera, relé 15I – accesorios (trasero)	5
6	Cierre del portón trasero	10
7	Toma de corriente de 12V en el maletero	15
8	Cierre centralizado de las puertas traseras y del portón trasero; Apertura del depósito de combustible.	20
9	Enganche de remolque (30 pasos)	15
10	Antena	5
11	Módulo de control de accesorios (AEM)	15
12	Limpiaparabrisas – luneta trasera	15
13	Subwoofer; Aire acondicionado trasero (opcional).	15
14	Luces de freno	7,5
15	Enganche de remolque (alimentación 15 I); Sistema de advertencia de marcha atrás (opcional).	20
16	–	–
17	Módulo de control de tracción total	7,5
18	–	–

Volvo XC90 (2004) – diagrama de la caja de fusibles

Año de fabricación: 2004.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC90 (2004) es el fusible 11 en la caja de fusibles del salpicadero.

Fusibles – compartimento del motor

Nº	Descripción	Amp [A]
1	Accesorios	25
2	–	–
3	–	–
4	Sensor de oxígeno	20
5	Calentador de la tapa de aceite; Válvulas solenoides.	10
6	Sensor de masa de aire; Unidad de control del motor; Inyectores.	15
7	–	–
8	Compresor de aire acondicionado; Sensor de posición del pedal del acelerador; Ventilador de la caja E.	10
9	Bocina	15
10	Sistema de pulverización de la puerta trasera	10
11	Compresor de aire acondicionado; Bobinas de encendido.	20

12	Interruptor de contacto de la luz de freno	5
13	Limpiaparabrisas	25
14	ABS / DSTC	30
15	Pulverizador de faros	35
16	Pulverizadores del parabrisas	15
17	Luz de cruce derecha	10
18	Luz de cruce izquierda	10
19	ABS / DSTC	30
20	Luces largas, izquierda	15
21	Luces largas, derecha	15
22	Motor de arranque	25
23	Módulo de control del motor; Relé del motor.	5
24	–	–

Fusibles en el habitáculo (en el borde del salpicadero)

Número	Descripción	Amp [A]
1	Ventilador – sistema de calefacción	30
2	Amplificador de audio	30
3	Asiento del conductor con ajuste eléctrico	30
4	Asiento del pasajero con ajuste eléctrico (opcional)	30
5	Puerta del conductor – cierre centralizado, elevalunas eléctricos, espejo exterior.	25
6	Puerta delantera del pasajero – cierre centralizado, elevalunas eléctricos, espejo exterior.	25
7	Puertas traseras laterales – elevalunas eléctricos, seguros para niños.	30
8	–	–
9	–	–
10	Asiento del pasajero con ajuste eléctrico	5
11	Toma de corriente de 12V	7,5
12	Llave de encendido (alimentación 30); Módulo electrónico central; Relé del motor de arranque; SRS; Anillo de antena; Sistema de gestión del motor.	10
13	–	–
14	Módulo electrónico (techo); Iluminación adicional (techo).	10
15	–	–
16	Dirección asistida sensible a la velocidad (solo T6); Bomba de vacío.	15
17	ABS / DSTC	5
18	Asiento del conductor calefactable (opcional)	15
19	Asiento del pasajero delantero calefactable (opcional)	15

20	Sistema de infoentretenimiento	10
21	Relé de alimentación extendida D1: sistema de aire acondicionado, asiento del conductor eléctrico, panel de instrumentos	10
22	Módulo de interruptor de faros; Sistema de aire acondicionado; Conector de diagnóstico a bordo; Módulos de palanca de dirección.	5
23	Intermitentes	20
24	Transmisión automática – bloqueo de la transmisión, funcionamiento extendido D2.	10
25	Bomba de combustible	15
26	Techo corredizo (opcional)	15
27	Módulo electrónico central; Iluminación del espejo de cortesía; Iluminación adicional; Iluminación de la guantera; Sirena de alarma *.	10
28	Sirena de alarma *	5
29	–	–
30	Luces diurnas	10
31	Luces diurnas	10
32	Luces de posición delanteras / traseras izquierdas	7,5
33	Luces de posición delanteras / traseras derechas; Iluminación de la matrícula.	7,5
34	Faros antiniebla delanteros	15
35	–	–
36	Luces largas	20
37	Sistema de navegación (opcional); Reproductor de DVD.	10
38	Luces de techo; Faros bi-xenón (opcional).	15
* Tenga en cuenta que si estos fusibles no están intactos o han sido retirados, la alarma no sonará.

Fusibles en el maletero

Nº	Descripción	Amperios [A]
1	Módulo eléctrico trasero; Iluminación del compartimento del motor.	10
2	Luz antiniebla trasera	10
3	Luces de freno	15
4	Luces de marcha atrás	10
5	Desempañador de la luneta trasera; Relé 15I – accesorios (trasero).	5
6	Cierre del portón trasero	10
7	Toma de corriente de 12V en el maletero	15
8	Cierre centralizado de las puertas traseras, del portón trasero, de la tapa del depósito de combustible.	20
9	Enganche de remolque (30 pasos)	15
10	Antena	5
11	Módulo de control de accesorios (AEM)	15
12	Sistema de pulverización – luneta trasera	15
13	Subwoofer / A / C trasero (opcional)	15
14	Luces de freno	7,5
15	Enganche de remolque (alimentación 15 I); Sistema de advertencia de marcha atrás (opcional).	20
16	–	–
17	Módulo de control de tracción total	7,5
18	–	–

Volvo XC90 (2005) – diagrama de la caja de fusibles

Año de fabricación: 2005.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC90 es el fusible 11 en la caja de fusibles del habitáculo.

Fusibles – compartimento del motor

Nº	Descripción	Amperajes [A]
1	–	–
2	Faros adicionales (opcional)	20
3	–	–
4	Sensores de oxígeno	20
5	Calentador de bloque ventilado; Válvulas solenoides; Sensor de fuga de combustible.	10
6	Sensor de flujo de masa de aire; Unidad de control del motor; Inyectores.	15
7	–	–
8	Compresor de aire acondicionado; Sensor de posición del pedal del acelerador; Ventilador de la caja E.	10
9	–	–
10	–	–
11	Bobinas de encendido	20

12	–	–
13	Limpiaparabrisas	25
14	ABS	30
15	Unidad de pulverización de faros	35
16	–	–
17	Faros de cruce del lado del conductor	20
18	Luces de posición delanteras	15
19	ABS	30
20	Faros de cruce del lado del pasajero	20
21	Bomba de combustible	15
22	Motor de arranque	35
23	Módulo de control del motor; Relé del motor.	10
24	–	–

Fusibles en el habitáculo (en el borde del salpicadero)

Número	Descripción	Amperaje [A]
1	Ventilador – sistema de calefacción	30
2	Amplificador de audio	30
3	Asiento del conductor con ajuste eléctrico (opcional).	25
4	Asiento del pasajero con ajuste eléctrico (opcional).	25
5	Puerta del conductor – cierre centralizado, elevalunas eléctricos, espejo exterior.	25
6	Puerta delantera del pasajero – cierre centralizado, elevalunas eléctricos, espejo exterior.	25
7	–	–
8	–	–
9	Audio, sistema de navegación (opcional)	10
10	Diagnóstico a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo de control.	5
11	Llave de encendido, SRS; Módulo de control del motor; Inmovilizador.	7,5
12	Iluminación interior; Módulo de control electrónico superior.	10
13	Techo corredizo (opcional)	15
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Fusibles (continuación)

Nº	Descripción	Amperaje [A]
1	Asiento del pasajero calefactable (opcional)	15
2	Asiento del conductor calefactable (opcional)	15
3	Bocina	15
4	–	–
5	Sistema de audio	10
6	–	–
7	–	–
8	Sirena de alarma	5
9	Alimentación del interruptor de luces de freno	5
10	Panel de instrumentos, sistema de aire acondicionado; Asiento del conductor ajustable eléctricamente; Sensor de peso del pasajero (EE. UU.).	10
11	Tomas de 12 V – asientos delanteros y traseros	15
12	–	–
13	–	–
14	–	–
15	ABS, STC/DSTC	5
16	Dirección asistida; Faros bi-xenón activos (opcional).	10
17	Faro de cruce delantero del lado del conductor (opcional).	7,5

18	Faro de cruce delantero del lado del pasajero (opcional).	7,5
19	–	–
20	–	–
21	Módulo de control de la transmisión	10
22	Faros de carretera del lado del conductor	10
23	Faros de carretera del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento del pasajero con ajuste eléctrico (opcional).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba – limpiaparabrisas delantero y trasero.	15
35	–	–
36	–	–

Fusibles en el maletero

Los fusibles en el compartimento de carga se encuentran detrás del panel del lado del conductor en el compartimento de carga

Nº	Descripción	Amperaje [A]
1	Luces de marcha atrás	10
2	Luces de posición, faros antiniebla; Iluminación del maletero; Iluminación de la matrícula; Luces de freno.	20
3	Accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Sistema de navegación (opcional); Receptor de radio; Entretenimiento en los asientos traseros (accesorio).	7,5
7	Cableado del remolque (30 cables)	15
8	Salida de 12 V en el maletero	15
9	Puerta trasera lateral del pasajero – control de la ventana, función de desactivación de la ventana.	20
10	Puerta trasera del lado del conductor – control de la ventana, función de desactivación de la ventana.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opcional); Aire acondicionado trasero (opcional).	15
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	Limpiaparabrisas trasero	15
20	Cableado del remolque (15 cables)	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	Sistema de suspensión Four-C (opcional)	15
25	–	–
26	Asistente de estacionamiento	5
27	Fusible principal: cableado del remolque, Four-C, asistencia de estacionamiento, tracción a las cuatro ruedas.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: faros, intermitentes.	25
30	Iluminación del remolque del lado del pasajero: luz de posición, luz de freno, luz antiniebla, intermitente.	25
31	Fusible principal: fusibles 37 y 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Luneta trasera calefactable	20
38	Luneta trasera calefactable	20

Volvo XC90 (2006) – diagrama de la caja de fusibles

Año de fabricación: 2006.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC90 (2003) es el fusible 11 en la caja de fusibles del habitáculo (detrás del panel de plástico del lado del conductor).

Fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
1	ABS	30
2	ABS	30
3	Drenaje de agua de los faros	35
4	–	–
5	Faros adicionales (opcional)	20
6	Relé del motor de arranque	35
7	Limpiaparabrisas	25
8	–	–
9	Bomba de combustible	15
10	Bobinas de encendido; Unidad de control del motor.	20

11	Sensor del pedal del acelerador; Compresor de aire acondicionado; Ventilador de la caja E.	10
12	Módulo de control del motor; Inyectores de combustible; Sensor de flujo de masa de aire.	15
13	–	–
14	Sensores de oxígeno calefactados	20
15	Calentador del bloque del motor; Válvulas solenoides (V8); Sensor de flujo de masa de aire (V8); Módulo de control del motor (V8).	15
16	Faro antiniebla del lado del conductor	20
17	Faros antiniebla del lado del pasajero	20
18	–	–
19	Alimentación del módulo de control del motor; Relé del motor.	5
20	Luces de estacionamiento	15
21	–	–

Fusibles en el habitáculo en el borde del salpicadero

Los fusibles se encuentran dentro del panel de acceso en el borde del salpicadero del lado del conductor

Número	Descripción	Amperaje [A]
1	Ventilador – sistema de calefacción	30
2	Amplificador de audio	30
3	Asiento del conductor con ajuste eléctrico (opcional).	25
4	Asiento del pasajero con ajuste eléctrico (opcional).	25
5	Puerta del conductor – cierre centralizado, elevalunas eléctricos, espejo exterior.	25
6	Puerta delantera del pasajero – cierre centralizado, elevalunas eléctricos, espejo exterior.	25
7	–	–
8	–	15
9	Audio, sistema de navegación (opcional)	10
10	Diagnóstico del sistema a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo de control.	5
11	Encendido; SRS; Módulo de control del motor; Inmovilizador; Módulo de control de la transmisión (V8).	7,5
12	Iluminación interior; Módulo de control electrónico superior.	10
13	Techo corredizo (opcional)	15
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Caja de fusibles en el habitáculo, detrás del panel de plástico, del lado del conductor

Esta caja de fusibles se encuentra detrás del panel de plástico debajo del volante.

Número	Descripción	Amperaje [A]
1	Asiento del pasajero calefactable	15
2	Asiento del conductor calefactable	15
3	Bocina	15
4	–	–
5	Sistema de audio	10
6	–	–
7	–	–
8	Sirena de alarma	5
9	Alimentación del interruptor de luces de freno	5
10	Panel de instrumentos; Aire acondicionado; Asiento del conductor eléctrico; Sensor de peso del pasajero (EE. UU.).	10
11	Tomas de 12 V – asientos delanteros y traseros.	15
12	–	–
13	–	–
14	–	–
15	ABS, STC / DSTC	5
16	Dirección asistida; Faros bi-xenón (opcional).	10
17	Faro delantero de cruce del lado del conductor (opcional).	7,5

18	Faro de cruce delantero del lado del pasajero (opcional).	7,5
19	–	–
20	Bomba de líquido refrigerante (V8)	5
21	Módulo de control de la transmisión	10
22	Faros de carretera del lado del conductor	10
23	Faros de carretera del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento del pasajero con ajuste eléctrico (opcional).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba – lavaparabrisas delantero y trasero.	15
35	–	–
36	–	–

Fusibles en el maletero

Los fusibles en el compartimento de carga se encuentran detrás del panel del lado del conductor en el compartimento de carga.

Nº	Descripción	Amperajes [A]
1	Luces de marcha atrás	10
2	Luces de estacionamiento; Faros antiniebla; Iluminación del maletero; Iluminación de la matrícula; Luces de freno LED.	20
3	Accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Sistema de navegación (opcional); Receptor de radio; Entretenimiento en los asientos traseros (accesorio).	7,5
7	Cableado del remolque (30 cables).	15
8	Alimentación de 12 V en el maletero	15
9	Puerta trasera lateral del pasajero – control de la ventana, función de desactivación de la ventana.	20
10	Puerta trasera del lado del conductor – control de la ventana, función de desactivación de la ventana.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opcional); Aire acondicionado trasero (opcional).	15
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	Limpiaparabrisas trasero	15
20	Cableado del remolque (15 cables) – opción.	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	–	–
25	–	–
26	Asistente de estacionamiento	5
27	Fusible principal: cableado del remolque, asistencia de estacionamiento, tracción a las cuatro ruedas.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de estacionamiento, intermitentes.	25
30	Iluminación del remolque del lado del pasajero: luz de freno, luz antiniebla, intermitente (opción).	25
31	Fusible principal: fusibles 37 y 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Luneta trasera calefactable	20
38	Luneta trasera calefactable	20

Volvo XC90 mk1 (2007) – diagrama de fusibles

Año de fabricación: 2007.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC90 (2003) es el fusible 11 en la caja de fusibles del habitáculo (detrás del panel de plástico del lado del conductor).

Fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
1	ABS	30
2	ABS	30
3	Lavaparabrisas	35
4	–	–
5	Faros adicionales (opcional)	20
6	Relé del motor de arranque	35
7	Limpiaparabrisas	25
8	Bomba de combustible	15
9	Módulo de control de la transmisión (V8 y 6 cilindros)	15
10	Bobinas de encendido; Módulo de control del motor.	20

11	Sensor del pedal del acelerador; Compresor de aire acondicionado; Ventilador de la caja E.	10
12	Módulo de control del motor; Inyectores de combustible; Sensor de flujo de masa de aire.	15
13	Control de la mariposa (V8); Actuador del colector de admisión (6 cilindros).	10
14	Sensor de oxígeno calefactado	20
15	Ventilación del bloque; Válvulas solenoides; Conexión del aire acondicionado; Diagnóstico de fugas; Módulo de control del motor (V8, 6 cilindros); Sensor de flujo de aire (V8).	15
16	Faro antiniebla del lado del conductor	20
17	Faros antiniebla del lado del pasajero	20
18	–	–
19	Alimentación del módulo de control del motor; Relé del motor.	5
20	Luces de estacionamiento	15
21	–	–

Fusibles en el habitáculo en el borde del salpicadero

Los fusibles se encuentran dentro del panel de acceso en el borde del salpicadero del lado del conductor

Nº	Descripción	Amperaje [A]
1	Ventilador – sistema de calefacción	30
2	Amplificador de audio	30
3	Asiento del conductor con ajuste eléctrico (opcional)	25
4	Asiento del pasajero con ajuste eléctrico (opcional)	25
5	Puerta del conductor – cierre centralizado, elevalunas eléctricos, espejo exterior.	25
6	Puerta delantera del pasajero – cierre centralizado, elevalunas eléctricos, espejo exterior.	25
7	–	–
8	Radio; Reproductor de CD; Multimedia en los asientos traseros (RSE).	15
9	Sistema de navegación Volvo (opcional); Radio satelital Sirius (opcional).	10
10	Diagnóstico a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo de control.	5
11	Encendido, SRS; Módulo de control del motor (V8, 6 cilindros); Inmovilizador; Módulo de control de la transmisión (V8, 6 cilindros)	7,5
12	Iluminación del techo; Módulo de control electrónico superior.	10
13	Techo corredizo (opcional)	15
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Caja de fusibles en el habitáculo, detrás del panel de plástico, del lado del conductor

Esta caja de fusibles se encuentra detrás del panel de plástico debajo del volante.

Nº	Descripción	Amperaje [A]
1	Asiento del pasajero calefactable	15
2	Asiento del conductor calefactable	15
3	Bocina	15
4	–	–
5	Sistema de audio	10
6	–	–
7	–	–
8	Sirena de alarma	5
9	Alimentación del interruptor de luces de freno	5
10	Panel de instrumentos; Aire acondicionado; Asiento del conductor eléctrico; Sensor de peso del pasajero.	10
11	Tomas de 12 V – asientos delanteros y traseros	15
12	–	–
13	–	–
14	–	–
15	ABS, STC / DSTC	5
16	Dirección asistida; Faros BiXenon Activos (opcional).	10
17	Faro de cruce delantero del lado del conductor (opcional).	7,5

18	Faro de cruce delantero del lado del pasajero (opcional).	7,5
19	–	–
20	Bomba de líquido refrigerante (V8)	5
21	Módulo de control de la transmisión	10
22	Faros de carretera del lado del conductor 1	10
23	Faros de carretera del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento delantero del pasajero con ajuste eléctrico (opcional)	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba – lavaparabrisas delantero y trasero	15
35	–	–
36	–	–

Fusibles en el maletero

Los fusibles en el compartimento de carga se encuentran detrás del panel del lado del conductor en el compartimento de carga.

Nº	Descripción	Amp [A]
1	Luces de marcha atrás	10
2	Luces de posición; Faros antiniebla; Iluminación del compartimento del motor; Iluminación de la matrícula; Luces de freno LED.	20
3	Accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Sistema de entretenimiento trasero (accesorio)	7,5
7	Cableado del remolque (30 cables)	15
8	Alimentación de 12 V en el maletero	15
9	Puerta trasera lateral del pasajero – control de las ventanas, función de desactivación de la ventana.	20
10	Puerta trasera del lado del conductor – control de las ventanas, función de desactivación de la ventana.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opcional); Aire acondicionado trasero (opcional).	15
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	Limpiaparabrisas trasero	15
20	Cableado del remolque (15 cables) – opción	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	–	–
25	–	–
26	Asistente de estacionamiento	5
27	Fusible principal: cableado del remolque, asistente de estacionamiento, tracción a las cuatro ruedas.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de estacionamiento, intermitentes.	25
30	Iluminación del remolque del lado del pasajero: luz de freno, luz antiniebla, intermitente (opción).	25
31	Fusible principal: fusibles 37 y 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Luneta trasera calefactable	20
38	Luneta trasera calefactable	20

Volvo XC90 I (2008) – diagrama de la caja de fusibles

Año de fabricación: 2008.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo XC90 son el fusible nº 11 (tomas de 12 V – asientos delanteros y traseros) en la caja de fusibles debajo del volante y el fusible nº 8 (toma de 12 V en el maletero) en la caja de fusibles del maletero.

Ubicación de la caja de fusibles

1) Caja de relés/fusibles en el compartimento del motor en el lado derecho.

2) Caja de fusibles en el habitáculo, debajo del volante

Esta caja de fusibles se encuentra detrás de la cubierta de plástico debajo del salpicadero.

3) Caja de fusibles en el habitáculo, en el borde del salpicadero

Los fusibles se encuentran dentro del panel de acceso en el borde del salpicadero, del lado del conductor.

4) Caja de fusibles en el compartimento de carga

Estos fusibles en el compartimento de carga se encuentran detrás del panel del lado del conductor en el compartimento de carga.

5) Caja de fusibles auxiliar en el compartimento de carga (XC90 Executive)

Fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
1	ABS	30
2	ABS	30
3	Lavaparabrisas	35
4	–	–
5	Faros adicionales (opcional)	35
6	Relé del motor de arranque	25
7	Faros limpiaparabrisas	15
8	Bomba de combustible	15
9	Módulo de control de la transmisión (V8 y 6 cilindros)	15
10	Bobinas de encendido; Módulo de control del motor.	20

11	Sensor del pedal del acelerador; Compresor de aire acondicionado; Ventilador de la caja E.	10
12	Módulo de control del motor; Inyectores de combustible; Sensor de flujo de masa de aire.	15
13	Control de la mariposa (V8); Actuador del colector de admisión (6 cilindros).	10
14	Sensor de oxígeno calefactado	20
15	Ventilación del bloque; electroválvulas; conexión del aire acondicionado; diagnóstico de fugas; módulo de control del motor (V8, 6 cilindros); Sensor de flujo de aire (V8).	15
16	Faro antiniebla del lado del conductor	20
17	Faros antiniebla del lado del pasajero	20
18	–	–
19	Alimentación del módulo de control del motor; Relé del motor.	5
20	Luces de freno	15
21	–	–

Fusibles en el habitáculo en el borde del salpicadero

Los fusibles se encuentran dentro del panel de acceso en el borde del salpicadero del lado del conductor

Nº	Descripción	Amperaje [A]
1	Ventilador – sistema de calefacción	30
2	Amplificador de audio	30
3	Control del asiento del conductor ajustable eléctricamente (opcional).	25
4	Control del asiento del pasajero ajustable eléctricamente (opcional).	25
5	Puerta delantera del conductor: cierre centralizado, elevalunas eléctricos, espejo exterior.	25
6	Puerta delantera del pasajero: cierre centralizado, elevalunas eléctricos, espejo exterior.	25
7	–	–
8	Radio; Reproductor de CD; Entretenimiento para los pasajeros traseros (RSE).	15
9	Sistema de navegación Volvo (opcional); Radio satelital Sirius (opcional).	10
10	Diagnóstico a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo del volante.	5
11	Encendido; SRS; Módulo de control del motor (V8, 6 cilindros); Inmovilizador; Módulo de control de la transmisión (V8, 6 cilindros).	7,5
12	Iluminación del techo; Módulo de control electrónico superior.	10
13	Techo corredizo (opcional)	15
14	Kit manos libres Bluetooth	5
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Caja de fusibles en el habitáculo, detrás del revestimiento de plástico, del lado del conductor

Esta caja de fusibles se encuentra detrás del revestimiento de plástico debajo del volante.

Nº	Descripción	Amperaje [A]
1	Asiento del pasajero calefactable (opcional)	15
2	Asiento del conductor calefactable (opcional)	15
3	Bocina	15
4	–	–
5	Sistema de audio	10
6	–	–
7	–	–
8	Sirena de alarma	5
9	Alimentación del interruptor de luces de freno	5
10	Panel de instrumentos, sistema de aire acondicionado; Asiento del conductor ajustable eléctricamente; Sensor de peso del pasajero (EE. UU.).	10
11	Tomas de 12 V – asientos delanteros y traseros	15
12	–	–
13	–	–
14	–	–
15	ABS, STC/DSTC	5
16	Dirección asistida; Faros bi-xenón activos (opcional).	10
17	Faro de cruce delantero del lado del conductor (opcional).	7,5

18	Faro de cruce delantero del lado del pasajero (opcional).	7,5
19	–	–
20	–	–
21	Módulo de control de la transmisión	10
22	Faros de carretera del lado del conductor	10
23	Faros de carretera del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento del pasajero con ajuste eléctrico (opcional).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba – limpiaparabrisas delantero y trasero.	15
35	–	–
36	–	–

N.º	Descripción	Amperaje [A]
1	Asiento calefactable del pasajero	15
2	Asiento calefactable del conductor	15
3	Bocina	15
4	–	–
5	Sistema de audio	10
6	–	–
7	–	–
8	Sirena de alarma (opcional)	5
9	Alimentación del interruptor de las luces de freno	5
10	Panel de instrumentos; Aire acondicionado; Asiento eléctrico del conductor; Sensor de peso del pasajero.	10
11	Tomas de 12 V – asientos delanteros y traseros	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Dirección asistida; Faros BiXenon activos (opcional).	10
17	Faro delantero de cruce del lado del conductor (opcional).	7,5

18	Faro delantero de cruce del lado del pasajero (opcional).	7,5
19	–	–
20	Bomba de líquido refrigerante (V8)	5
21	Módulo de control de la transmisión 1	10
22	Faros de carretera del lado del conductor 1	10
23	Faros de carretera del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento delantero del pasajero con control eléctrico (opcional).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba – limpiaparabrisas delantero y trasero	15
35	–	–
36	–	–

Fusibles en el maletero

Los fusibles en el compartimento de carga se encuentran detrás del panel del lado del conductor en el compartimento de carga.

Número	Descripción	Amperaje [A]
1	Faros de reserva	10
2	Iluminación de parada; Luces antiniebla; Iluminación del compartimento del motor; Iluminación de la matrícula; Diodos de las luces de freno.	20
3	Accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Sistema de entretenimiento trasero (accesorio)	7,5
7	Sistema de entretenimiento trasero (accesorio)	15
8	Salida de 12 V en el maletero	15
9	Puertas laterales traseras de los pasajeros: control de ventanas, función de desactivación de ventanas.	20
10	Puerta trasera del lado del conductor: control de ventanas, función de desactivación de ventanas.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opcional); Aire acondicionado trasero (opcional).	15
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	Limpiaparabrisas trasero	15
20	Cableado del remolque (15 cables) – opción	20
21	–	–
22	–	–
23	Asistente de estacionamiento	7,5
24	–	–
25	–	–
26	Asistente de estacionamiento	5
27	Fusible principal: cableado del remolque, asistente de estacionamiento, tracción total.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de estacionamiento, intermitentes.	25
30	Iluminación del remolque del lado del pasajero: luz de freno, luz antiniebla, intermitente (opcional).	25
31	Fusible principal: fusibles 37 y 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Ventana trasera calefactable	20
38	Ventana trasera calefactable	20

Volvo XC90 (2009) – esquema de fusibles

Año de fabricación: 2009.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo XC90 son el fusible n.º 11 (tomas de 12 V – asientos delanteros y traseros) en la caja de fusibles debajo del volante y el fusible n.º 8 (toma de 12 V en el maletero) en la caja de fusibles del maletero.

Ubicación de la caja de fusibles

1) Caja de relés/fusibles en el compartimento del motor a la derecha.

2) Caja de fusibles en el habitáculo, debajo del volante

Esta caja de fusibles se encuentra detrás del panel de plástico debajo del salpicadero.

3) Caja de fusibles en el habitáculo, en el borde del salpicadero

Los fusibles se encuentran dentro del panel de acceso en el borde del salpicadero, en el lado del conductor.

4) Caja de fusibles en el compartimento de carga

Estos fusibles en el compartimento de carga se encuentran detrás del panel del lado del conductor en el compartimento de carga.

5) Caja de fusibles auxiliar en el compartimento de carga (XC90 Executive)

Fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
1	ABS	30
2	ABS	30
3	Drenaje de agua de los faros	35
4	–	–
5	Faros adicionales (opcional)	35
6	Relé del motor de arranque	25
7	Intermitente	15
8	Bomba de combustible	15
9	Módulo de control de la transmisión (V8 y 6 cilindros)	15
10	Bobinas de encendido; Módulo de control del motor.	20

11	Sensor del pedal del acelerador; Compresor del aire acondicionado; Ventilador de la caja electrónica.	10
12	Módulo de control del motor; Inyectores de combustible; Sensor de flujo de masa de aire.	15
13	Control de la mariposa (V8); Actuador del colector de admisión (6 cilindros).	10
14	Sensor de oxígeno calentado	20
15	Ventilación del bloque; Válvulas electromagnéticas; Conexión del aire acondicionado; Diagnóstico de fugas; Módulo de control del motor (V8, 6 cilindros); Sensor de flujo de aire (V8).	15
16	Faro de luz de cruce del lado del conductor	20
17	Faros de luz de cruce del lado del pasajero	20
18	–	–
19	Alimentación del módulo de control del motor, relé del motor	5
20	Luces de estacionamiento	15
21	Bomba de vacío	20

Fusibles en el habitáculo en el borde del salpicadero

Los fusibles se encuentran dentro del panel de acceso en el borde del salpicadero en el lado del conductor

N.º	Descripción	Amperaje [A]
1	Ventilador – sistema de calefacción	30
2	Amplificador de audio (opcional)	30
3	Control del asiento del conductor ajustable eléctricamente (opcional)	25
4	Control del asiento del pasajero ajustable eléctricamente (opcional)	25
5	Entrada del conductor – cierre centralizado, elevalunas eléctricos, espejo exterior	25
6	Entrada del pasajero delantero – cierre centralizado, elevalunas eléctricos, espejo exterior	25
7	–	–
8	Radio; Reproductor de CD.	15
9	Sistema de navegación Volvo (opcional); Radio satelital Sirius (opcional); Entretenimiento en los asientos traseros (RSE) – opcional.	10
10	Diagnóstico a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo del volante.	5
11	Encendido; SRS; Módulo de control del motor (V8, 6 cilindros); Inmovilizador; Módulo de control de la transmisión (V8, 6 cilindros).	7,5
12	Iluminación del techo; Módulo de control electrónico superior.	10
13	Techo corredizo (opcional)	15
14	Kit manos libres Bluetooth	5
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Acerca del Volvo XC90 (2003-2022)

El Volvo XC90 es un SUV de lujo que se presentó por primera vez en 2003 y se fabricó hasta 2022. Este modelo es conocido por su construcción robusta, su interior espacioso y su alto nivel de seguridad, características distintivas de la marca Volvo. Durante su producción, el Volvo XC90 ofreció diversas opciones de motor, incluyendo variantes de gasolina, diésel e híbridas, que garantizaban un rendimiento y una eficiencia equilibrados. El vehículo también se distingue por sus tecnologías avanzadas y elementos de confort, lo que lo convierte en una opción ideal para familias y conductores exigentes.

Esquema de la caja de fusibles del Volvo XC90

Esta página muestra el esquema de la caja de fusibles del Volvo XC90, que es esencial para la identificación y el reemplazo de los fusibles. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor, el interior del habitáculo y el maletero del vehículo. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable del vehículo, por lo que es importante prestarle la debida atención.
