Volvo V40 (2013-2019) – caja de fusibles
Volvo V40 (2013) – esquema de la caja de fusibles
Año de fabricación: 2013
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo V40 (2013) es el fusible 25 en el esquema de fusibles del compartimento del motor.

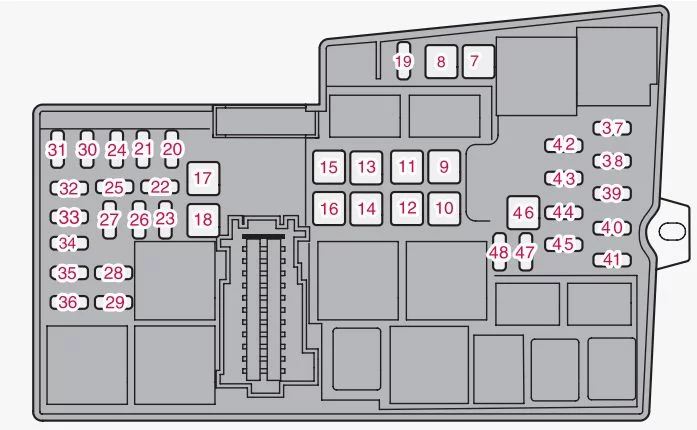

Esquema de la caja de fusibles del compartimento del motor
| Fusible | [A] | Descripción |
| 7 | 40 | Bomba ABS |
| 8 | 30 | Válvulas ABS |
| 9 | 20 | Lavafaros * |
| 10 | 40 | Ventilador |
| 11 | – | – |
| 12 | 30 | Fusible principal para los fusibles 32-36 |
| 13 | 30 | Válvula solenoide del motor de arranque
(no Start / Stop) |
| 14 | 40 | Elevalunas delantero, lado derecho * |
| 15 | – | – |
| 16 | 40 | Elevalunas delantero, lado izquierdo * |
| 17 | 20 | Calefacción estacionaria * |
| 18 | 20 | Limpiaparabrisas |
| 19 | 5 | Módulo electrónico central,
tensión de referencia, batería de reserva (Start / Stop) |
| 20 | 15 | Bocina |
| 21 | 5 | Luces de freno |
| 22 | – | – |
| 23 | 5 | Control de faros |
| 24 | 5 | Bobinas de relé internas |
| 25 | 15 | Toma de 12 V, consola delantera entre los asientos |
| 26 | 15 | Módulo de control de la transmisión |
| 27 | 15 | Embrague electromagnético A / C |
| 28 | 15 | Toma de 12 V, consola trasera entre los asientos |
| 29 | 10 | Sensor de aire acondicionado *;
motores de la válvula de mariposa de aire |
| 30 | 5 | Módulo de control del motor (5 cilindros) |
| 31 | 20 | Asiento eléctrico derecho * |
| 32 | 10 | Bobina de relé
en el relé del ventilador de refrigeración (4 cilindros, 5 cilindros diésel); Sonda Lambda (4 cilindros gasolina); Medidor de masa de aire (Diésel), válvula de derivación, refrigeración EGR (Diésel); Válvula de regulación, flujo de combustible (5 cilindros diésel); Válvula de regulación, presión de combustible (5 cilindros diésel) |
| 20 | Bobina de relé
en el relé del ventilador de refrigeración (5 cilindros gasolina); Sondas Lambda (5 cilindros gasolina) |
|
| 33 | 10 | Medidor de masa de aire
(4 cilindros gasolina); Válvula EVAP (4 cilindros gasolina); Válvulas de inyectores (5 cilindros gasolina); Motor de control, turbo (4 cilindros diésel); Válvula de regulación del flujo de combustible (4 cilindros diésel); Válvula solenoide, refrigeración del pistón (5 cilindros diésel); Válvula reguladora del turbo (5 cilindros diésel); Sensor de nivel de aceite (5 cilindros diésel) |
| 34 | 10 | Válvulas (gasolina);
Solenoides (gasolina); Sonda Lambda (diésel); Calentador del bloque motor (5 cilindros); Medidor de masa de aire (5 cilindros gasolina) |
| 35 | 10 | Bobinas de encendido (gasolina) |
| 15 | Calentador del filtro de diésel;
Regulador de bujías incandescentes (5 cilindros diésel); transmisión automática (5 cilindros diésel Start / Stop) |
|
| 36 | 10 | Módulo de control del motor (4 cilindros) |
| 15 | Módulo de control del motor (5 cilindros);
Válvula de mariposa (5 cilindros gasolina) |
|
| 37 | 5 | ABS |
| 38 | 10 | Módulo de control del motor;
Módulo de control de la transmisión; Airbag |
| 39 | 10 | Control de altura de los faros * |
| 40 | 5 | Servomotores eléctricos |
| 41 | 15 | Módulo electrónico central |
| 42 | – | – |
| 43 | 10 | Bomba de refrigerante (Start / Stop) |
| 44 | 5 | Sistema de advertencia de colisión |
| 45 | 5 | Sensor del pedal del acelerador |
| 46 | – | Punto de carga, batería de reserva |
| 47 | – | – |
| 48 | – | – |

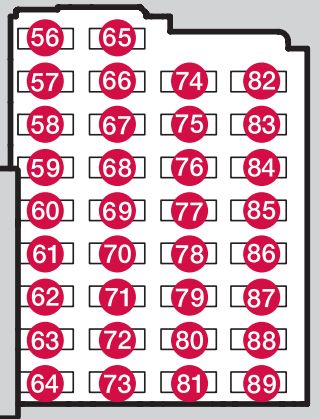

Debajo de la guantera
| Fusible | [A] | Descripción |
| 56 | 20 | Bomba de combustible |
| 57 | – | – |
| 58 | 15 | Limpiaparabrisas trasero |
| 59 | 5 | Posición de reserva, iluminación interior |
| 60 | 10 | Iluminación interior;
Asientos eléctricos |
| 61 | 10 | Techo solar * |
| 62 | 5 | Sensor de lluvia*;
Espejo interior con atenuación *; Sensor de humedad * |
| 63 | 5 | Sistema de advertencia de colisión * |
| 64 | – | – |
| 65 | 10 | Desactivación, portón trasero A. |
| 66 | – | – |
| 67 | 5 | Posición de reserva 3, tensión continua |
| 68 | 15 | Bloqueo de dirección |
| 69 | 5 | Cuadro de instrumentos combinado |
| 70 | 10 | Cierre centralizado,
tapa del depósito de combustible (B) |
| 71 | 10 | Panel de aire acondicionado |
| 72 | 7,5 | Módulo de control |
| 73 | 5 | Sirena de alarma *;
Conector OBDII |
| 74 | 15 | Haz principal |
| 75 | – | – |
| 76 | 10 | Luz de marcha atrás |
| 77 | 20 | Limpiaparabrisas delanteros (C);
Limpiaparabrisas trasero |
| 78 | 5 | Inmovilizador |
| 79 | 15 | Posición de reserva 1, alimentación de CC |
| 80 | 20 | Posición de reserva 2, alimentación de CC |
| 81 | 5 | Alarma con sensor de movimiento *;
Receptor remoto |
| 82 | 20 | Limpiaparabrisas delanteros (D);
Limpiaparabrisas trasero |
| 83 | 10 | Cierre centralizado, tapa del depósito de combustible (E) |
| 84 | 10 | Desactivación, tapa trasera (F) |
| 85 | 7,5 | Elemento PTC, calentador de aire *;
Botón, calefacción de asientos traseros * |
| 86 | 10 | Airbag;
Airbag para peatones |
| 87 | 7,5 | Posición de reserva 4,
alimentación de CC |
| 88 | – | – |
| 89 | – | – |
| A Véase también el fusible 84 B Véase también el fusible 83 C Véase también el fusible 82 D Véase también el fusible 77 E Véase también el fusible 70 F Véase también el fusible 65 |
||
Debajo del asiento delantero derecho
| Fusible | [A] | Descripción |
| 1 | – | – |
| 2 | 10 | Keyless * |
| 3 | 5 | Manija (sin llave *) |
| 4 | 25 | Panel de control, puerta delantera izquierda |
| 5 | 25 | Panel de control, puerta delantera derecha |
| 6 | 25 | Panel de control, puerta trasera izquierda |
| 7 | 25 | Panel de control, puerta trasera derecha |
| 8 | – | – |
| 9 | 20 | Asiento eléctrico izquierdo * |
| 10 | – | – |
| 11 | – | – |
| 12 | 5 | Unidad de control de audio (amplificador) * |
| 13 | – | – |
| 14 | 5 | Telemática *; Bluetooth * |
| 15 | 15 | Audio; Unidad de control de infoentretenimiento |
| 16 | 10 | Radio digital*; TELEVISIÓN* |
| 17 | 15 | Toma de 12 V, maletero |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | 20 | Toma de remolque 2 * |
| 24 | 40 | Fusible principal
para fusibles 12-16: Infoentretenimiento |
| 25 | – | – |
| 26 | 40 | Toma de remolque 1 * |
| 27 | 30 | Calefacción de la luneta trasera |
| 28 | – | – |
| 29 | 5 | BLIS * |
| 30 | 5 | Asistencia de estacionamiento * |
| 31 | 5 | Cámara de estacionamiento * |
| 32 | – | – |
| 33 | – | – |
| 34 | 15 | Calefacción del asiento
(lado del conductor) |
| 35 | 15 | Calefacción del asiento
(lado del pasajero) |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | 15 | Calefacción del asiento, trasero derecho * |
| 40 | 15 | Calefacción del asiento, trasero izquierdo * |
| 41 | 15 | Módulo de control AWD * |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
Volvo V40 (2013-2019) – esquema de la caja de fusibles
Año de fabricación: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo V40 son los fusibles n.º 25 (toma de 12 V, consola delantera del túnel), n.º 28 (12 V, toma en la consola trasera del túnel) en la caja de fusibles del compartimento del motor y el fusible n.º 17 (12 V, maletero) en la caja de fusibles debajo del asiento.
2013
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2013)
| N.º | Descripción | Amperios [A] |
|---|---|---|
| N.º | Descripción | Amperios [A] |
| 7 | Bomba ABS | 40 |
| 8 | Válvulas ABS | 30 |
| 9 | Lavafaros (opción) | 20 |
| 10 | Ventilador | 40 |
| 11 | – | – |
| 12 | Fusible primario para los fusibles 32-36 | 30 |
| 13 | Electroimán del actuador del motor de arranque (no Start/Stop) | 30 |
| 14 | Elevalunas eléctrico delantero, lado derecho (opción) | 40 |
| 15 | ||
| 16 | Elevalunas eléctrico delantero, lado izquierdo (opción) | 40 |
| 17 | Calefacción estacionaria (opción) | 20 |
| 18 | Limpiaparabrisas | 20 |
| 19 | Módulo electrónico central; Tensión de referencia; Batería de reserva (Start/Stop). | 5 |
| 20 | Bocina | 15 |
| 21 | Luz de freno | 5 |
| 22 | ||
| 23 | Control de faros | 5 |
| 24 | Bobinas de relé internas | 5 |
| 25 | Toma de 12 V, parte delantera de la consola del túnel | 15 |
| 26 | Módulo de control de la transmisión | 15 |
| 27 | Embrague electromagnético del aire acondicionado | 15 |
| 28 | Toma de 12 V, consola trasera del túnel | 15 |
| N.º | Descripción | Amperios [A] |
|---|---|---|
| 29 | Sensor de aire acondicionado (opción); Motores de la mariposa de aire de admisión. | 10 |
| 30 | Módulo de control del motor (5 cilindros) | 5 |
| 31 | Asiento eléctrico, derecho (opción) | 20 |
| 32 | Bobinado del relé en el relé del ventilador de refrigeración (4 cilindros, 5 cilindros diésel); Sondas Lambda (gasolina 4 cilindros); Caudal de aire (diésel); Válvula de derivación, c; Refrigeración EGR (diésel); Válvula de regulación del caudal de combustible (5 cilindros diésel); Válvula de regulación, presión de combustible (5 cilindros diésel). | 10 |
| 32 | Bobinado del relé en el relé del ventilador de refrigeración (5 cilindros gasolina); Sondas Lambda (5 cilindros gasolina). | 20 |
| 33 | Caudal de aire (4 cilindros gasolina); Válvula EVAP (4 cilindros gasolina); Inyectores (5 cilindros gasolina); Motor de control, turbocompresor (4 cilindros diésel); Válvula de regulación del caudal de combustible (4 cilindros diésel); Válvula solenoide de refrigeración del pistón (5 cilindros diésel); Válvula reguladora del turbo (5 cilindros diésel); Sensor de nivel de aceite (5 cilindros diésel), | 10 |
| 34 | Válvulas (gasolina); solenoides (gasolina); Sonda Lambda (diésel); Calentador del ventilador del bloque (5 cilindros); Caudal de aire (5 cilindros gasolina) | 10 |
| 35 | Bobinas de encendido (gasolina) | 10 |
| 35 | Calentador del filtro de combustible; Controlador de bujías incandescentes (5 cilindros diésel); Bomba de aceite de la transmisión automática (5 cilindros diésel Start/Stop). | 15 |
| 36 | Módulo de control del motor (4 cilindros) | 10 |
| 36 | Módulo de control del motor (5 cilindros); Mariposa (5 cilindros gasolina). | 15 |
| 37 | ABS | 5 |
| 38 | Módulo de control del motor; Módulo de control de la transmisión; Airbag. | 10 |
| 39 | Control de altura de los faros (opción) | 10 |
| 40 | Dirección asistida eléctrica | 5 |
| 41 | Módulo electrónico central | 15 |
| 42 | ||
| 43 | Bomba de refrigerante (Start/Stop) | 10 |
| 44 | Sistema de advertencia de colisión | 5 |
| 45 | Sensor del pedal del acelerador | 5 |
| 46 | Punto de carga, batería en modo de espera | – |
| 47 | ||
| 48 |
Los fusibles 7-18 son de tipo “JCASE” y deben ser reemplazados en un taller.
Los fusibles 19-45 y 47-48 son de tipo “Mini Fuse”
Debajo de la guantera
Asignación de fusibles debajo de la guantera (2013)
| N.º | Descripción | Amperios [A] |
|---|---|---|
| N.º | Descripción | Amperios [A] |
| 56 | Bomba de combustible | 20 |
| 57 | – | – |
| 58 | Limpiaparabrisas trasero | 15 |
| 59 | Posición de reserva, iluminación interior | 5 |
| 60 | Iluminación interior; Asientos eléctricos | 10 |
| 61 | Cortina, techo de cristal (opción) | 10 |
| 62 | Sensor de lluvia (opción); Atenuación, espejo retrovisor (opción); Sensor de humedad (opción). | 5 |
| 63 | Sistema de advertencia de colisión (opción) | 5 |
| 64 | – | – |
| 65 | Desbloqueo del portón trasero (véase también el fusible 84) | 10 |
| 66 | ||
| 67 | Posición de reserva 3, tensión fija | 5 |
| 68 | Bloqueo de dirección | 15 |
| 69 | Panel de instrumentos combinado | 5 |
| 70 | Cierre centralizado, tapa del depósito de combustible (véase también el fusible 83) | 10 |
| 71 | Panel de aire acondicionado | 10 |
| N.º | Descripción | Amperios [A] |
|---|---|---|
| 72 | Módulo de control | 7,5 |
| 73 | Sirena de alarma (opción); Conector OBDII | 5 |
| 74 | Haz principal | 15 |
| 75 | ||
| 76 | Luz de marcha atrás | 10 |
| 77 | Limpiaparabrisas delantero (véase también el fusible 82); Limpiaparabrisas trasero (véase también el fusible 82). | 20 |
| 78 | Inmovilizador | 5 |
| 79 | Posición de reserva 1, tensión fija | 15 |
| 80 | Posición de reserva 2, tensión fija | 20 |
| 81 | Alarma con sensor de movimiento (opción); Receptor remoto. | 5 |
| 82 | Limpiaparabrisas delantero (véase también el fusible 77); Limpiaparabrisas trasero (véase también el fusible 77). | 20 |
| 83 | Cierre centralizado, tapa del depósito de combustible (véase también el fusible 70) | 10 |
| 84 | Desbloqueo del portón trasero (véase también el fusible 65) | 10 |
| 85 | Elemento PTC, calentador de aire (opción); Botón de calefacción de asientos traseros (opción). | 7,5 |
| 86 | Airbag; Airbag para peatones. | 10 |
| 87 | Posición de reserva 4, tensión fija | 7,5 |
| 88 | ||
| 89 |
Debajo del asiento
Asignación de fusibles debajo del asiento (2013)
| N.º | Descripción | Amperios [A] |
|---|---|---|
| N.º | Descripción | Amperios [A] |
| 1 | ||
| 2 | Sin llave (opción) | 10 |
| 3 | Manija (sin llave (opción)) | 5 |
| 4 | Panel de control, puerta delantera izquierda | 25 |
| 5 | Panel de control, puerta delantera derecha | 25 |
| 6 | Panel de control, puerta trasera izquierda | 25 |
| 7 | Panel de control, puerta trasera derecha | 25 |
| 8 | – | – |
| 9 | Asiento eléctrico izquierdo (opción) | 20 |
| 10 | – | – |
| 11 | Unidad de control de audio (amplificador) (opción) | 5 |
| 12 | – | – |
| 13 | Telemática (opción); Bluetooth (opción). | 5 |
| 14 | Audio; Unidad de control del sistema de infoentretenimiento. | 15 |
| 15 | Radio digital (opción); Televisor (opción). | 10 |
| 16 | Toma de 12 V, compartimento de carga | 15 |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| Número | Descripción | Amperios [A] |
|---|---|---|
| 23 | Toma de remolque 2 (opción) | 20 |
| 24 | Fusible primario para los fusibles 12-16; Infoentretenimiento | 40 |
| 25 | – | – |
| 26 | Toma de remolque 1 (opción) | 40 |
| 27 | Calefacción de la luneta trasera | 30 |
| 28 | – | – |
| 29 | BLIS (opción) | 5 |
| 30 | Asistencia de estacionamiento (opción) | 5 |
| 31 | Cámara de estacionamiento (opción) | 5 |
| 32 | – | – |
| 33 | – | – |
| 34 | Calefacción del asiento (lado del conductor) | 15 |
| 35 | Calefacción del asiento (lado del pasajero) | 15 |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | Calefacción del asiento trasero derecho (opción) | 15 |
| 40 | Calefacción del asiento trasero izquierdo (opción) | 15 |
| 41 | Módulo de control AWD (opción) | 15 |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
Los fusibles 24-28 son de tipo “JCASE” y deben ser reemplazados en un taller.
Los fusibles 1-23 y 29-46 son de tipo “Mini Fuse”.
2015
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2015)
| N.º | Descripción | Amperios [A] |
|---|---|---|
| N.º | Descripción | Amperios [A] |
| 7 | Bomba ABS | 40 |
| 8 | Válvulas ABS | 30 |
| 9 | Lavafaros (opción) | 20 |
| 10 | Ventilador | 40 |
| 11 | – | – |
| 12 | Fusible primario para los fusibles 32-36 | 30 |
| 13 | – | – |
| 14 | Ventana delantera calefactada, lado derecho (opción) | 40 |
| 15 | – | – |
| 16 | Ventana delantera calefactada, lado izquierdo (opción) | 40 |
| 17 | Calefacción estacionaria (opción) | 20 |
| 18 | Limpiaparabrisas | 20 |
| 19 | Módulo electrónico central; Tensión de referencia; Batería de reserva (Start/Stop). | 5 |
| 20 | Bocina | 15 |
| 21 | Luz de freno | 5 |
| 22 | – | – |
| 23 | Control de faros | 5 |
| 24 | Bobinados de relés internos | 5 |
| 25 | Toma de 12 V, parte delantera de la consola del túnel | 15 |
| 26 | Módulo de control de la transmisión | 15 |
| 27 | ||
| 28 | Toma de 12 V, consola trasera del túnel | 15 |
| 29 | – | – |
| 30 | Módulo de control del motor (4 cilindros 2,0 l, 5 cilindros) | 5 |
| N.º | Descripción | Amperios [A] |
|---|---|---|
| 31 | Asiento eléctrico, derecho (opción) | 20 |
| 32 | Bobina de relé en el relé del ventilador de refrigeración (4 cilindros 1,6 l, 5 cilindros diésel); Sondas Lambda (gasolina 4 cilindros 1,6 l); Sensor de caudal de aire (diésel 1,6 l, 5 cilindros diésel), de Válvula de derivación, refrigeración EGR (diésel 1,6 l); Refrigeración de la válvula solenoide de derivación EGR (5 cilindros diésel); Válvula de regulación del caudal de combustible (5 cilindros diésel); Válvula de regulación, presión de combustible (5 cilindros diésel). | 10 |
| 32 | Sondas Lambda (4 cilindros 2,0 l); Bobina de relé en el relé del ventilador de refrigeración (4 cilindros 2,0 l). | 15 |
| 32 | Bobina de relé en el relé del ventilador de refrigeración (5 cilindros gasolina); Sondas Lambda (gasolina 5 cilindros). | 20 |
| 32 | Bobina de relé en el relé del ventilador de refrigeración (5 cilindros gasolina); Sondas Lambda (5 cilindros gasolina). | 20 |
| 33 | Bomba de aceite de la transmisión automática (5 cilindros); Sensor de caudal másico de aire (gasolina 1,6 l, 5 cilindros gasolina); Válvula EVAP (gasolina 1,6 l); Válvulas (4 cilindros 2,0 l, 5 cilindros gasolina); Válvulas solenoides (5 cilindros gasolina); Calentador del ventilador del bloque (5 cilindros gasolina); Motor de control del turbocompresor (diésel 1,6 l); Válvula de regulación, caudal de combustible (diésel 1,6 l); Tapa de la bobina del radiador de la unidad de control (diésel 1,6 l); Refrigeración del pistón electromagnético (5 cilindros diésel); Válvula de control del turbocompresor (5 cilindros diésel); Sensor de nivel de aceite (5 cilindros diésel); Compresor del aire acondicionado (4 cilindros 2,0 l, 5 cilindros diésel); Bomba de aceite (4 cilindros 2,0 l); Válvula de refrigeración del sistema de aire acondicionado (4 cilindros 2,0 l diésel); Bobinas de relé en el relé para la función Start/Stop. | 10 |
| 34 | Válvulas (gasolina 1,6 l); Válvulas solenoides (gasolina 1,6 l); Inyectores (5 cilindros gasolina); Sonda Lambda (5 cilindros diésel); Calentador del ventilador del bloque (5 cilindros diésel) | 10 |
| 34 | Válvula (diésel 2,0 l); Válvula EVAP (gasolina 2,0 l); Calentador del ventilador del bloque (gasolina 2,0 l); Unidad de control del motor (gasolina 2,0 l); Sensor de caudal másico de aire (gasolina 2,0 l); Termostato (gasolina 2,0 l); Bomba de refrigeración para EGR (diésel 2,0 l); Unidad de control de bujías incandescentes (diésel 2,0 l). | 15 |
| 35 | Bobinas de encendido (gasolina 1,6 l, 5 cilindros gasolina) | 10 |
| 35 | Bobinas de encendido (gasolina 2,0 l); Calentador del filtro de combustible (diésel 1,6 l, 5 cilindros diésel); Unidad de control de bujías incandescentes (5 cilindros diésel). | 15 |
| 35 | Calentador del filtro de combustible (diésel 2,0 l) | 25 |
| 36 | Unidad de control del motor (1,6 l) | 10 |
| 36 | Unidad de control del motor (4 cilindros 2,0 l, 5 cilindros); Válvula de mariposa (5 cilindros gasolina). | 15 |
| 37 | ABS | 5 |
| 38 | Unidad de control del motor; Unidad de control de la transmisión; Airbag. | 10 |
| 39 | Ajuste de faros (opción) | 10 |
| 40 | Dirección asistida eléctrica | 5 |
| 41 | Módulo electrónico central | 15 |
| 42 | – | – |
| 43 | – | – |
| 44 | Sistema de advertencia de colisión | 5 |
| 45 | Sensor del pedal del acelerador | 5 |
| 46 | Punto de carga, batería en modo de espera | – |
| 47 | – | – |
| 48 | Bomba de refrigerante (cuando no hay calefacción estacionaria disponible) | 10 |
Los fusibles 7-18 son de tipo “JCASE” y deben ser reemplazados en un taller.
Los fusibles 19-45 y 47-48 son de tipo “Mini Fuse”.
Debajo de la guantera
Asignación de fusibles debajo de la guantera (2015)
| N.º | Descripción | Amperios [A] |
|---|---|---|
| N.º | Descripción | Amperios [A] |
| 56 | Bomba de combustible | 20 |
| 57 | – | – |
| 58 | Limpiaparabrisas trasero | 15 |
| 59 | Pantalla en la consola del techo (advertencia de cinturón de seguridad/indicador de airbag del asiento del pasajero delantero) | 5 |
| 60 | Iluminación interior; Controles en la consola del techo para las luces de lectura delanteras y la iluminación del habitáculo; Asientos eléctricos (opción). | 7,5 |
| 61 | Persiana eléctrica, techo de cristal (opción) | 10 |
| 62 | Sensor de lluvia (opción); Atenuación, espejo interior (opción); Sensor de humedad (opción). | 5 |
| 63 | Sistema de advertencia de colisión (opción) | 5 |
| 64 | – | – |
| 65 | Desbloqueo del portón trasero (véase también el fusible 84) | 10 |
| 66 | ||
| 67 | Posición de reserva 3, tensión fija | 5 |
| 68 | Bloqueo de dirección | 15 |
| 69 | Panel de instrumentos combinado | 5 |
| 70 | Cierre centralizado, tapa del depósito de combustible (véase también el fusible 83) | 10 |
| 71 | Panel de aire acondicionado | 10 |
| N.º | Descripción | Amperios [A] |
|---|---|---|
| 72 | Módulo de control | 7,5 |
| 73 | Sirena de alarma (opción); Conector OBDII | 5 |
| 74 | Haz principal | 15 |
| 75 | ||
| 76 | Iluminación de marcha atrás | 10 |
| 77 | Limpiaparabrisas delanteros (véase también el fusible 82); Limpiaparabrisas trasero (véase también el fusible 82). | 20 |
| 78 | Inmovilizador | 5 |
| 79 | Posición de reserva 1, tensión fija | 15 |
| 80 | Posición de reserva 2, tensión fija | 20 |
| 81 | Alarma con sensor de movimiento (opción); Receptor remoto | 5 |
| 82 | Limpiaparabrisas delanteros (véase también el fusible 77); Limpiaparabrisas trasero (véase también el fusible 77). | 20 |
| 83 | Cierre centralizado, tapa del depósito de combustible (véase también el fusible 70) | 10 |
| 84 | Desbloqueo del portón trasero (véase también el fusible 65) | 10 |
| 85 | Calentador eléctrico adicional (opción); Botón para la calefacción del asiento trasero (opción). | 7,5 |
| 86 | Airbag; Airbag para peatones | 7,5 |
| 87 | Posición de reserva 4, tensión fija | 7,5 |
| 88 | ||
| 89 |
Debajo del asiento
Asignación de fusibles debajo del asiento (2015)
| N.º | Descripción | Amperios [A] |
|---|---|---|
| N.º | Descripción | Amperios [A] |
| 1 | ||
| 2 | Sin llave (opción) | 10 |
| 3 | Manija (sin llave (opción)) | 5 |
| 4 | Panel de control, puerta delantera izquierda | 25 |
| 5 | Panel de control, puerta delantera derecha | 25 |
| 6 | Panel de control, puerta trasera izquierda | 25 |
| 7 | Panel de control, puerta trasera derecha | 25 |
| 8 | Fusible principal para los fusibles 12-16: Infoentretenimiento | 25 |
| 9 | Asiento eléctrico, izquierdo (opción) | 20 |
| 10 | ||
| 11 | Bobina de relé interna | 5 |
| 12 | Controlador de audio (amplificador) (opción); Señal para diagnóstico. | 5 |
| 13 | ||
| 14 | Telemática (opción); Bluetooth (opción) | 5 |
| 15 | Módulo de control de audio o módulo de control Sensus A; Módulo de control del sistema de audio-navegación o pantalla A. | 15 |
| 16 | Radio digital (opción); Televisor (opción). | 7,5 |
| 17 | Toma de 12 V, compartimento de carga | 15 |
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 |
| N.º | Descripción | Amperios [A] |
|---|---|---|
| 23 | Toma de remolque 2 (opción) | 20 |
| 24 | Unidad de control de audio (amplificador) (opción) | 30 |
| 25 | – | – |
| 26 | Toma de remolque 1 (opción) | 40 |
| 27 | Desempañador de la luneta trasera | 30 |
| 28 | – | – |
| 29 | BLIS (opción) | 5 |
| 30 | Asistencia de estacionamiento (opción) | 5 |
| 31 | Cámara de estacionamiento (opción) | 5 |
| 32 | ||
| 33 | ||
| 34 | Calefacción de los asientos delanteros del lado del conductor | 15 |
| 35 | Calefacción de los asientos delanteros del lado del pasajero | 15 |
| 36 | ||
| 37 | ||
| 38 | ||
| 39 | Calefacción del asiento trasero derecho (opción) | 15 |
| 40 | Calefacción del asiento trasero izquierdo (opción) | 15 |
| 41 | ||
| 42 | ||
| 43 | ||
| 44 | ||
| 45 | Módulo de control de audio (amplificador) (opción); Señal para diagnóstico; Módulo de control de audio o módulo de control Sensus (algunas variantes de modelo); Módulo de control del sistema de infoentretenimiento o pantalla (algunas variantes de modelo); Radio digital (opción); Televisor (opción). | 15 |
| 46 | Telemática (opción); Bluetooth (opción). | 5 |
Los fusibles 24-28 son de tipo “JCASE” y deben ser reemplazados en un taller.
Los fusibles 1-23 y 29-46 son de tipo “Mini Fuse”.
Acerca del Volvo V40 (2013-2019)
El Volvo V40, fabricado entre 2013 y 2019, es un hatchback compacto que combina un diseño elegante con características de seguridad avanzadas, típicas de la marca sueca. Este modelo ofrece diversas opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. El interior del Volvo V40 está diseñado con énfasis en el confort y la calidad, ofreciendo tecnologías modernas y materiales de primera clase. Las características de seguridad como City Safety y otros sistemas de asistencia hacen de este modelo un compañero fiable en la carretera.
Esquema de la caja de fusibles del Volvo V40
Esta página muestra el esquema de la caja de fusibles para el modelo Volvo V40, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el habitáculo, más precisamente debajo del salpicadero, y también en el compartimento del motor. Los esquemas de esta página muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.
