Volvo S90 (1997-2019) – caja de fusibles
Volvo S90 (1997-1998) – diagrama de fusibles
Año de fabricación: 1997, 1998.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S90 (1997-1998) es el fusible 10 en la caja de fusibles del habitáculo.
Caja de fusibles

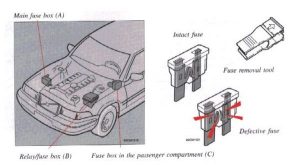

Los fusibles se encuentran en tres ubicaciones diferentes en el coche:
Los fusibles en la caja de fusibles principal (A) protegen todo el sistema eléctrico.
Los fusibles en la caja de relés/fusibles (B) protegen las funciones y componentes eléctricos en el compartimento del motor.
La caja de fusibles en el habitáculo (C) contiene fusibles que protegen varias funciones dentro del coche.

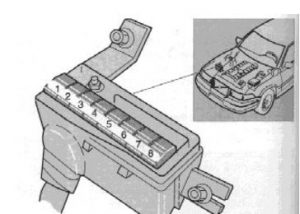

Caja de fusibles principal (caja A)
| Nº | Descripción | Amp [A] |
| 1 | Ventana trasera calefactada; Cierre centralizado; Relé de alimentación “B”; Interruptor de encendido. |
50 |
| 2 | Sistema de audio, asientos eléctricos, luces de emergencia, iluminación del habitáculo, antena eléctrica, alimentación del remolque |
50 |
| 3 | Relé de alimentación “A” | 50 |
| 4 | Relé del sistema de alimentación, relé del sistema de encendido |
50 |
| 5 | Unidad ABS | 50 |
| 6 | Bomba de aire, bobina del motor de arranque, bocina |
50 |
| 7 | Ventilador de refrigeración eléctrico | 50 |
| 8 | Relé de luces de posición/estacionamiento, relé de faros, relé de luces antiniebla |
50 |

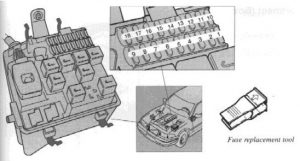

Caja de relés / fusibles (caja B)
| Número | Descripción | Amp [A] |
| 1 | Módulo de control del motor; Módulo de control de la transmisión automática. |
5 |
| 2 | Relé de CA | 5 |
| 3 | Relé, bomba de aire, sensor de oxígeno calefactado |
15 |
| 4 | Bomba de combustible | 15 |
| 5 | Inyección de combustible; Sensor de flujo de masa de aire (MAF); Sistema de control de aire en ralentí; Módulo de control del motor. |
15 |
| 6 | Módulo de control de la transmisión automática | 15 |
| 7 | Encendido | 25 |
| 8 | Luces antiniebla | 25 |
| 9 | Reserva | – |
| 10 | Luces de estacionamiento, izquierda | 15 |
| 11 | Luces de estacionamiento, derecha | 15 |
| 12 | Faro de luz baja, izquierda | 15 |
| 13 | Faro de luz baja, derecha, panel de instrumentos |
15 |
| 14 | Faro de luz alta, izquierda | 15 |
| 15 | Faro de luz alta, derecha | 15 |
| 16 | Compresor del aire acondicionado | 15 |
| 17 | Bocina | 15 |
| 18 | Accesorios | – |

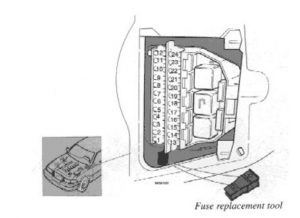

Caja de fusibles en el habitáculo (caja de fusibles C)
| Nº | Descripción | Amp [A] |
| 1 | Ventana trasera calefactada | 25 |
| 2 | Cierre centralizado | 20 |
| 3 | Luz de freno, interruptor de luz |
15 |
| 4 | Llave de arranque, SRS | 10 |
| 5 | Reserva | – |
| 6 | Limpiaparabrisas/lavaparabrisas delantero, limpiaparabrisas de faros, relé de bocina |
25 |
| 7 | Unidad de aire acondicionado | 20 |
| 8 | Asientos eléctricos, espejos laterales eléctricos, limpiaparabrisas/lavaparabrisas trasero (familiar), iluminación de instrumentos, Temperatura ambiente |
15 |
| 9 | Sistema de audio | 15 |
| 10 | Toma de encendedor de cigarrillos/accesorios | 15 |
| 11 | Iluminación interior, selector de modo de transmisión |
5 |
| 12 | ABS | 5 |
| 13 | Reloj, iluminación interior/guantera, bombillas de advertencia de puerta abierta, iluminación del maletero, espejo de cortesía |
10 |
| 14 | Bocina | 10 |
| 15 | Antena eléctrica, intermitente de faros, remolque |
20 |
| 16 | Accesorios | 20 |
| 17 | Advertencias, intermitentes, indicador de peligro |
20 |
| 18 | Audio/amplificador, cambiador de CD |
15 |
| 19 | Iluminación de marcha atrás, intermitentes, control de crucero |
15 |
| 20 | Interruptor de luz, relé para luces de cruce/carretera |
15 |
| 21 | Recordatorio de cinturón de seguridad; Ventana trasera calefactada eléctricamente con temporizador. |
5 |
| 22 | Asiento del conductor calefactado | 15 |
| 23 | Asiento del pasajero calefactado | 15 |
| 24 | Luces antiniebla traseras | 5 |
| 25 | Asientos eléctricos* | 30 |
| 26 | Elevalunas eléctricos, techo solar eléctrico* |
30 |
| * | ||
| Interruptores automáticos ** Algunos de los equipos/sistemas mencionados pueden estar disponibles solo en algunos modelos o solo como opciones |
||
Volvo S90 (2016-2017) – diagrama de fusibles
Año de fabricación: 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S90 (2016-2017) es el fusible 24 en la caja de fusibles del compartimento del motor.

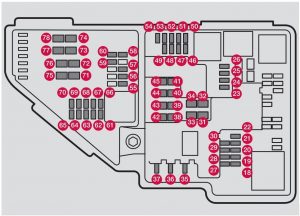

Fusibles en el compartimento del motor
| Número | Descripción | Amp [A] |
| 19 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | Toma USB delantera* | 5 |
| 24 | Toma de 12 V en la consola delantera entre los asientos | 15 |
| 25 | Toma de 12 V en la parte trasera de la consola entre los asientos; Toma de 12 V en la consola entre los asientos traseros. | 15 |
| 26 | Toma de 12 V en el maletero | 15 |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | Parabrisas calefactado*, lado del conductor | Relé |
| 32 | Parabrisas calefactado*, lado del conductor | 40 |
| 33 | Lavaparabrisas* | 25 |
| 34 | Lavaparabrisas | 25 |
| 35 | – | – |
| 36 | Bocina | 20 |
| 37 | Sirena de advertencia* | 5 |
| 38 | Módulo de control del sistema de frenos (válvulas, freno de estacionamiento). | 40 |
| 39 | Limpiaparabrisas | 30 |
| 40 | Lavaparabrisas trasero | 25 |
| 41 | Parabrisas calefactado*, lado del pasajero | 40 |
| 42 | – | – |
| 43 | Módulo de control del sistema de frenos (bomba ABS) | 40 |
| 44 | – | – |
| 45 | Parabrisas calefactado*, lado del pasajero | Relé |
| 46 | Alimentación al encender: módulo de control del motor, componentes de la transmisión, dirección asistida eléctrica, unidad eléctrica central; Módulo de control del sistema de frenos. | 5 |
| 47 | – | – |
| 48 | Faro del lado del pasajero | 7,5 |
| 49 | – | – |
| 50 | – | – |
| 51 | Módulo de control de conexiones de batería | 5 |
| 52 | Airbag; Sensor de peso del pasajero (OWS). | 5 |
| 53 | Faro del lado del conductor | 7,5 |
| 54 | Sensor del pedal del acelerador | 5 |
| 55 | Módulo de control de la transmisión | 15 |
| 56 | Módulo de control del motor | 5 |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | Módulo de control del motor; Encendido; Válvula del turbocompresor. | 20 |
| 62 | Solenoides; Válvulas; Termostato de refrigeración del motor. | 10 |
| 63 | Reguladores de vacío; Válvula | 7,5 |
| 64 | Módulo de control del alerón; Módulo de control de la parrilla del radiador; Detección de fugas de combustible. | 5 |
| 65 | – | – |
| 66 | Sensores de oxígeno calefactados (delantero y trasero) | 15 |
| 67 | Válvula solenoide de la bomba de aceite; Embrague magnético del aire acondicionado; Sensor de oxígeno calefactado (central). | 15 |
| 68 | – | – |
| 69 | Módulo de control del motor | 20 |
| 70 | Bobina de encendido; Bujías. | 15 |
| 71 | – | – |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | Arranque | Relé |
| 78 | Arranque | 40 |

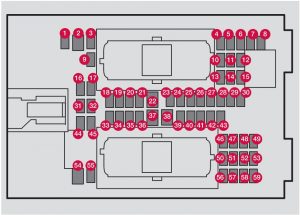

Fusibles en el habitáculo
Los fusibles en la sección de pasajeros están ubicados debajo del tablero.
| Nº | Descripción | Amp [A] |
| 1 | – | – |
| 2 | Salida de 120 V en la parte trasera de la consola entre los asientos* | 30 |
| 3 | – | – |
| 4 | Sensor de movimiento del sistema de alarma A | 5 |
| 5 | Reproductor multimedia | 5 |
| 6 | Panel de instrumentos | 5 |
| 7 | Botones de la consola central | 5 |
| 8 | Sensor solar | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Módulo del volante | 5 |
| 12 | Módulo para el botón de arranque y el freno de estacionamiento. | 5 |
| 13 | Módulo del volante calefactado* | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Módulo de control del sistema de aire acondicionado | 10 |
| 19 | – | – |
| 20 | Diagnóstico a bordo (OBDII) | 10 |
| 21 | Pantalla central | 5 |
| 22 | Módulo del ventilador del sistema de aire acondicionado (delantero) | 40 |
| 23 | – | – |
| 24 | Iluminación de instrumentos; Iluminación adicional; Función de atenuación automática del espejo; Sensor de lluvia y luz; Teclado en la consola trasera del túnel*; Asientos delanteros ajustables eléctricamente*. | 7,5 |
| 25 | Módulo de control de funciones de asistencia al conductor | 5 |
| 26 | Techo solar y parasol* | 20 |
| 27 | Pantalla Head-Up * | 5 |
| 28 | Iluminación de cortesía | 5 |
| 29 | – | – |
| 30 | Pantalla de la consola del techo (recordatorio de cinturón de seguridad, indicador de airbag lateral del pasajero). | 5 |
| 31 | – | – |
| 32 | Sensor de humedad | 5 |
| 33 | Módulo de la puerta trasera del lado del pasajero | 20 |
| 34 | Fusibles en el maletero | 10 |
| 35 | Módulo de control de conexión a Internet; Módulo de control de Volvo On Call. | 5 |
| 36 | Módulo de la puerta trasera del lado del conductor | 20 |
| 37 | Módulo de control de infoentretenimiento (amplificador) | 40 |
| 38 | – | – |
| 39 | Módulo de antena multibanda | 5 |
| 40 | Función de masaje del asiento delantero | 5 |
| 41 | – | – |
| 42 | – | – |
| 43 | Módulo de control de la bomba de combustible | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Calefacción del asiento delantero del lado del conductor* | 15 |
| 47 | Calefacción de los asientos delanteros del lado del pasajero* | 15 |
| 48 | Bomba de refrigerante | 10 |
| 49 | – | – |
| 50 | Módulo de la puerta delantera del lado del conductor | 20 |
| 51 | Módulo de control del chasis activo* | 20 |
| 52 | – | – |
| 53 | Módulo de control Sensus | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Módulo de la puerta delantera del lado del pasajero | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | Interruptor automático para fusibles 53 y 58 | 15 |

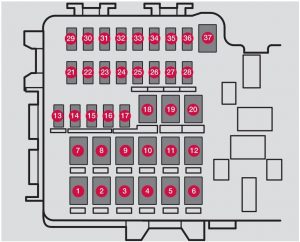

Fusibles en el maletero
| Número | Descripción | Amp [A] |
| 1 | Ventana trasera calefactada | 30 |
| 2 | – | – |
| 3 | Suspensión neumática* Compresor | 40 |
| 4 | Motor de bloqueo del respaldo del asiento trasero – lado del pasajero | 15 |
| 5 | – | – |
| 6 | Motor de bloqueo, respaldo del asiento trasero – lado del conductor | 30 |
| 7 | – | – |
| 8 | – | – |
| 9 | Liberación del maletero eléctrico* | 25 |
| 10 | Módulo del asiento delantero ajustable eléctricamente (lado del pasajero)* | 20 |
| 11 | Módulo de control del enganche de remolque* | 40 |
| 12 | Módulo del pretensor del cinturón de seguridad (lado del pasajero) | 40 |
| 13 | Bobinas internas del relé | 5 |
| 14 | – | – |
| 15 | Módulo de detección de movimiento del pie para abrir el maletero* | 5 |
| 16 | – | – |
| 17 | – | – |
| 18 | Módulo de control del enganche de remolque* | 25 |
| 19 | Asiento delantero ajustable eléctricamente (módulo del asiento del conductor * | 20 |
| 20 | Módulo del pretensor del cinturón de seguridad (lado del conductor) | 40 |
| 21 | Cámara de estacionamiento * | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Módulos de airbag y pretensores de cinturones de seguridad | 5 |
| 27 | – | – |
| 28 | Asiento trasero calefactado (lado del conductor)* | 15 |
| 29 | – | – |
| 30 | Información de punto ciego (BLIS)* | 5 |
| 31 | – | – |
| 32 | Módulos de pretensores de cinturones de seguridad | 5 |
| 33 | Actuador del sistema de emisiones | 5 |
| 34 | – | – |
| 35 | Módulo de control de tracción total* | 15 |
| 36 | Asiento trasero calefactado (lado del pasajero)* | 15 |
| 37 | – | – |
Diagrama de fusibles del Volvo S90 2017-2019…
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo S90 son los fusibles #24 (toma de 12 voltios en la consola del túnel delantero), #25 (toma de 12 voltios en la parte trasera de la consola del túnel, toma de 12 voltios en la parte trasera de la consola del túnel entre los asientos traseros), #26 (toma de 12 V en el maletero) en la caja de fusibles del compartimento del motor y el fusible 2 (toma de 120 V en la parte trasera de la consola del túnel) en la caja de fusibles debajo del tablero y el fusible nº 5 (2018-2019: toma de 12 V en la consola del túnel – solo modelos Excellence) en el maletero.
Índice
- Ubicación de la caja de fusibles
- Diagramas de cajas de fusibles
- 2017
- 2018
- 2018 Bifuel
- 2019

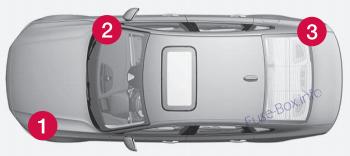

Ubicación de la caja de fusibles

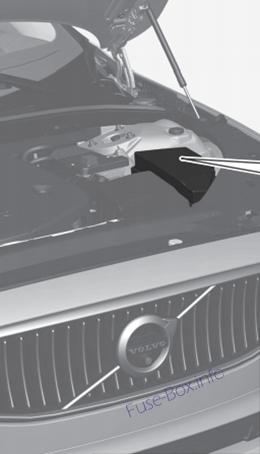

1) Compartimento del motor

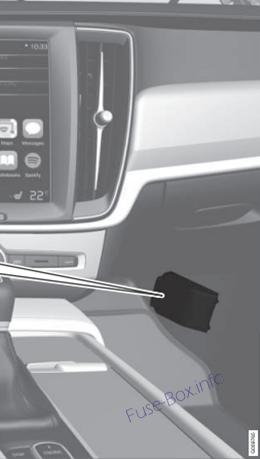

2) Debajo del tablero

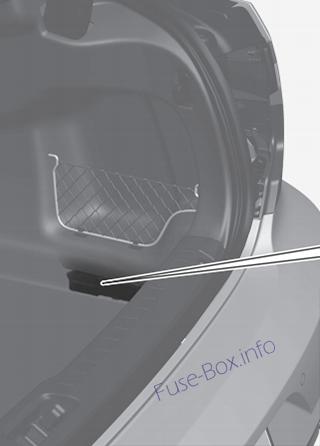

3) Maletero
Diagramas de cajas de fusibles
2017
Compartimento del motor
ad vertisements
https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-1901614450140333&output=html&h=200&slotname=4990925628&adk=1244198169&adf=2143558599&pi=t.ma~as.4990925628&w=829&fwrn=16&lmt=1632404749&rafmt=11&psa=0&format=829×200&url=https%3A%2F%2Ffuse–box-info.translate.goog%2Fvolvo%2Fvolvo-s90-2017-2018-fuses-and-relays%3F_x_tr_sl%3Den%26_x_tr_tl%3Dpl%26_x_tr_hl%3Dpl%26_x_tr_pto%3Dajax%2Celem&flash=0&wgl=1&dt=1632404746749&bpp=2&bdt=424&idt=2641&shv=r20210921&mjsv=m202109200101&ptt=9&saldr=aa&prev_fmts=0x0%2C829x200&nras=1&correlator=2484678047108&frm=6&ife=1&pv=1&ga_vid=760690724.1632404749&ga_sid=1632404749&ga_hid=816708710&ga_fc=0&nhd=1&rplot=4&u_tz=120&u_his=7&u_java=0&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_nplug=3&u_nmime=4&adx=-12245933&ady=-12245933&biw=-12245933&bih=-12245933&isw=1351&ish=509&ifk=151364000&scr_x=-12245933&scr_y=-12245933&eid=31062524&oid=3&pvsid=4443845782997580&pem=283&top=http%3A%2F%2Ftranslate.google.com&eae=0&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C0%2C0%2C1366%2C509&vis=2&rsz=%7C%7CeE%7C&abl=CS&pfx=0&fu=128&bc=23&ifi=3&uci=3.ls6jjukrxamp&fsb=1&xpc=gyV6pVgJ6O&p=https%3A//fuse–box-info.translate.goog&dtd=2653

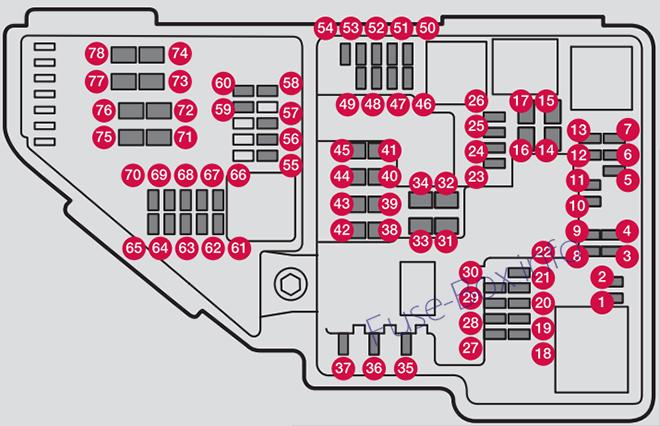

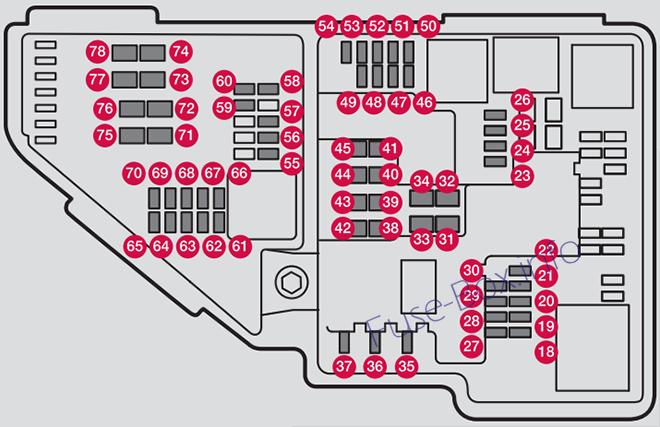

Asignación de fusibles en el compartimento del motor (2017)
| № | Función | Amperios |
|---|---|---|
| № | Función | Amperios |
| 18 | ||
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | ||
| 23 | Toma USB delantera (opcional) | 5 |
| 24 | Toma de 12 V en la consola del túnel delantero | 15 |
| 25 | Toma de 12 V en la parte trasera de la consola del túnel, toma de 12 V en la consola del túnel entre los asientos traseros | 15 |
| 26 | Toma de 12 V en el maletero | 15 |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | Parabrisas calefactado en el lado del conductor (opcional) | Relé |
| 32 | Parabrisas calefactado en el lado del conductor (opcional) | 40 |
| 33 | Lavaparabrisas (opcional) | 25 |
| 34 | Lavaparabrisas | 25 |
| 35 | – | – |
| № | Función | Amperios |
|---|---|---|
| 36 | Bocina | 20 |
| 37 | Sirena de advertencia (opcional) | 5 |
| 38 | Módulo de control del sistema de frenos (válvulas, freno de estacionamiento) | 40 |
| 39 | Limpiaparabrisas | 30 |
| 40 | Lavaparabrisas trasero | 25 |
| 41 | Parabrisas calefactado en el lado del pasajero (opcional) | 40 |
| 42 | – | – |
| 43 | Módulo de control del sistema de frenos (bomba ABS) | 40 |
| 44 | – | – |
| 45 | Parabrisas calefactado en el lado del pasajero (opcional) | Relé |
| 46 | Alimentación, cuando el contacto está encendido: módulo de control del motor; elementos de la transmisión, dirección asistida eléctrica, módulo eléctrico central | 5 |
| 47 | – | – |
| 48 | 7,5 | Faro del lado del pasajero |
| 49 | – | – |
| 50 | – | – |
| 51 | – | – |
| 52 | 5 | Airbag; Sensor de peso del usuario (OWS) |
| 53 | 7,5 | Faro del lado del conductor |
| 54 | 5 | Sensor del pedal del acelerador |
Compartimento del motor (bifuel)
anuncios
https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-1901614450140333&output=html&h=200&slotname=4990925628&adk=1244198169&adf=4067241561&pi=t.ma~as.4990925628&w=829&fwrn=16&lmt=1632404752&rafmt=11&psa=0&format=829×200&url=https%3A%2F%2Ffuse–box-info.translate.goog%2Fvolvo%2Fvolvo-s90-2017-2018-fuses-and-relays%3F_x_tr_sl%3Den%26_x_tr_tl%3Dpl%26_x_tr_hl%3Dpl%26_x_tr_pto%3Dajax%2Celem&flash=0&wgl=1&adsid=ChEI8MuwigYQmun85YaNq8LXARI5AEAYqY0dnhwNxvYQLTA0pIaqLtMF3XFoI53Y-Ua2W7PtQMN-zuT6FTDWjkVNNlikc0NfyMu5zUCm&dt=1632404747171&bpp=23&bdt=847&idt=5335&shv=r20210921&mjsv=m202109200101&ptt=9&saldr=aa&prev_fmts=0x0%2C829x200%2C829x200%2C829x280%2C829x280%2C829x200%2C829x280%2C829x280%2C829x200%2C829x280%2C829x280%2C829x280%2C829x200&nras=1&correlator=2484678047108&frm=8&ife=1&pv=1&ga_vid=760690724.1632404749&ga_sid=1632404749&ga_hid=816708710&ga_fc=0&nhd=1&u_tz=120&u_his=7&u_java=0&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_nplug=3&u_nmime=4&adx=-12245933&ady=-12245933&biw=-12245933&bih=-12245933&isw=1351&ish=509&ifk=151364000&scr_x=-12245933&scr_y=-12245933&eid=31062524&oid=3&pvsid=4443845782997580&pem=283&top=http%3A%2F%2Ftranslate.google.com&eae=0&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C0%2C0%2C1366%2C509&vis=1&rsz=%7C%7CeE%7C&abl=CS&pfx=0&fu=128&bc=23&ifi=13&uci=d.c0dxhvwhfxws&fsb=1&dtd=5348
Asignación de fusibles en el compartimento del motor (2019)
| № | Amperios | Función |
|---|---|---|
| № | Amperios | Función |
| 1 | – | No utilizado |
| 2 | – | No utilizado |
| 3 | – | No utilizado |
| 4 | 15 | Bobinas de encendido (gasolina); bujías (gasolina) |
| 5 | 15 | Electroimán de la bomba de aceite; embrague magnético del aire acondicionado; sensor de oxígeno calefactado, central (gasolina); sonda lambda calefactada trasera (diésel) |
| 6 | 7,5 | Reguladores de presión; válvula; válvula de alimentación de impulsos (diésel) |
| 7 | 20 | Módulo de control del motor; motor de arranque; unidad del cuerpo del acelerador; válvula EGR (diésel); sensor de posición del turbocompresor (diésel); válvula del turbocompresor (gasolina) |
| 8 | 5 | Módulo de control del motor |
| 9 | – | No utilizado |
| 10 | 10 | Solenoides (gasolina); válvula; termostato del refrigerante (gasolina); bomba de refrigeración EGR (diésel); módulo de control de precalentamiento (diésel) |
| 11 | 5 | Módulo de control de la aleta del alerón; Módulo de control de las aletas del radiador; Bobinas del relé de alimentación de impulsos (diésel) |
| 12 | – | No utilizado |
| 13 | 20 | Módulo de control del motor |
| 14 | 40 | Motor de arranque |
| 15 | Relé | Motor de arranque |
| 16 | 30 | Calentador del filtro de combustible (diésel) |
| 17 | – | No utilizado |
| 18 | – | No utilizado |
| 19 | – | No utilizado |
| 20 | – | No utilizado |
| 21 | – | No utilizado |
| 22 | – | No utilizado |
| 23 | 5 | Puerto USB delantero en la consola del túnel, trasero |
| 24 | 15 | Toma de 12 V en la consola del túnel delantero |
| 25 | 15 | Toma de 12 V en la consola del túnel entre los asientos traseros |
| 26 | 15 | Toma de 12 V en el maletero/compartimento |
| № | Amperios | Función |
|---|---|---|
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | Relé | Parabrisas calefactado, lado del conductor |
| 32 | 40 | Parabrisas calefactado, lado del conductor |
| 33 | 25 | Lavaparabrisas |
| 34 | 25 | Lavaparabrisas |
| 35 | – | – |
| 36 | 20 | Bocina |
| 37 | 5 | Sirena de advertencia |
| 38 | 40 | Módulo de control del sistema de frenos (válvulas, freno de estacionamiento) |
| 39 | 30 | Escobillas del limpiaparabrisas |
| 40 | – | – |
| 41 | 40 | Parabrisas calefactado, lado del pasajero |
| 42 | – | – |
| 43 | 40 | Módulo de control del sistema de frenos (bomba ABS) |
| 44 | – | – |
| 45 | Relé | Parabrisas calefactado, lado del pasajero |
| 46 | 5 | Alimentación, cuando el contacto está encendido: módulo de control del motor; elementos de la transmisión, dirección asistida eléctrica, módulo eléctrico central |
| 47 | – | – |
| 48 | 7,5 | Faro del lado del pasajero |
| 49 | – | – |
| 50 | – | – |
| 51 | – | – |
| 52 | 5 | Airbag; Sensor de peso del usuario (OWS) |
| 53 | 7,5 | Faro del lado del conductor |
| 54 | 5 | Sensor del pedal del acelerador |
Acerca del Volvo S90 (1997-2019)
El Volvo S90 es un sedán de lujo que se fabricó entre 1997 y 2019. Este modelo es conocido por su diseño elegante, alto nivel de confort y características de seguridad avanzadas. Durante su producción, ofreció varias motorizaciones, incluyendo motores de gasolina y diésel, que aseguraban un rendimiento y eficiencia óptimos. El Volvo S90 fue diseñado para proporcionar una conducción cómoda con énfasis en la seguridad, lo cual es característico de la marca automotriz sueca. El interior del vehículo estaba equipado con materiales de alta calidad y tecnologías modernas que mejoraban la experiencia de conducción.
Diagrama de la caja de fusibles del Volvo S90
Esta página muestra el diagrama de la caja de fusibles del Volvo S90, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles suele estar ubicada en el interior del vehículo, debajo del salpicadero o en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y el correcto funcionamiento de todos sus componentes eléctricos.
