Volvo C40 (2021-…) – caja de fusibles

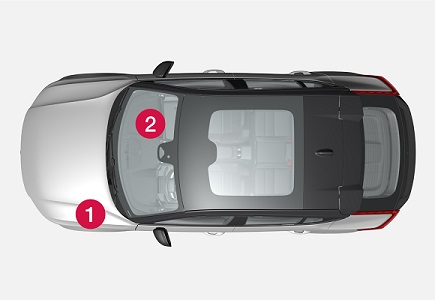

Volvo C40 – esquema de la caja de fusibles
Año de fabricación: 2021.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo C40 son los fusibles 2 (delantero), 4 (maletero) en la caja de fusibles del habitáculo.

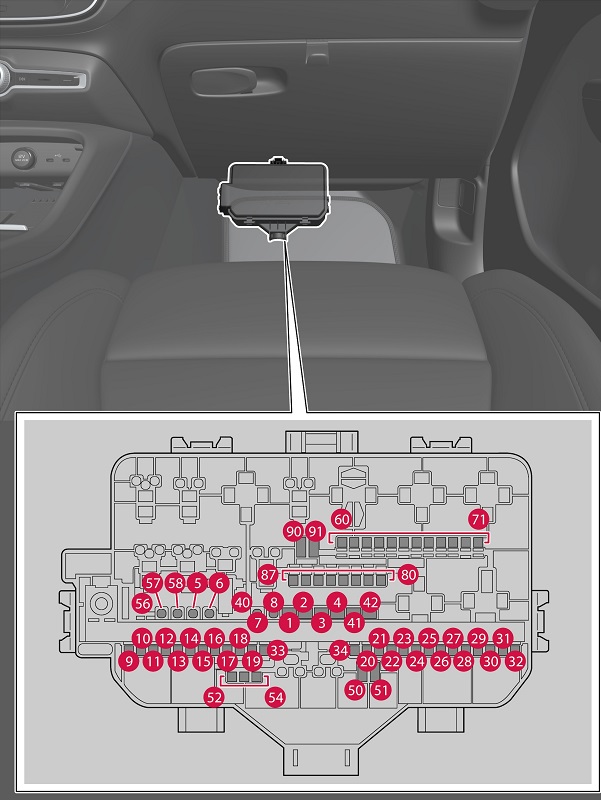

Fusibles debajo de la guantera
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| Número | Descripción | Amperios [A] | Tipo |
| 1 | Equipo de audio (amplificador) | 40 | MCase (con recortes) |
| 2 | Módulo eléctrico A | 40 | MCase (con recortes) |
| 3 | Módulo eléctrico B | 40 | MCase (con recortes) |
| 4 | Ventilador, aire acondicionado, delantero | 40 | MCase (con recortes) |
| 5 | Puerta eléctrica | 25 | MCase |
| 6 | Asiento ajustable eléctricamente, izquierdo | 20 | MCase |
| 7 | Asiento ajustable eléctricamente, derecho | 20 | MCase |
| 8 | – | – | MCase |
| 9 | Módulo de puerta, trasero derecho | 20 | Micro |
| 10 | Módulo de puerta, trasero izquierdo | 20 | Micro |
| 11 | Módulo de puerta, delantero izquierdo | 20 | Micro |
| 12 | Iluminación trasera | 15 | Micro |
| 13 | Módulo de puerta, delantero derecho | 20 | Micro |
| 14 | Calefacción de asientos, trasera | 15 | Micro |
| 15 | Módulo de seguridad (ASDM)
Inversor, motores eléctricos traseros |
5 | Micro |
| 16 | Módulo de cálculo | 5 | Micro |
| 17 | Sensor de radiación | 5 | Micro |
| 18 | Bloqueo de dirección | 7,5 | Micro |
| 19 | Módulo de control, aire acondicionado | 7,5 | Micro |
| 20 | Sensores de movimiento dentro del vehículo | 5 | Micro |
| 21 | Pantalla del conductor | 5 | Micro |
| 22 | Teclado, consola central | 5 | Micro |
| 23 | Módulo electrónico del volante | 5 | Micro |
| 24 | Módulo electrónico de la transmisión
Freno de estacionamiento |
5 | Micro |
| 25 | Pantalla central | 5 | Micro |
| 26 | Módulo de control de conectividad a Internet del vehículo;
Módulo de control del sistema Connect. |
5 | Micro |
| 27 | Módulo de antena (TCAM) | 5 | Micro |
| 28 | Bobinas de relé | 5 | Micro |
| 29 | Apertura de la tapa del maletero/puerta del maletero con el pie | 5 | Micro |
| 30 | Módulo de control, sistema de infoentretenimiento | 15 | Micro |
| 31 | Dispositivo de diagnóstico | 10 | Micro |
| 32 | Bloqueo de alcohol | 5 | Micro |
| 33 | Reclinación del reposacabezas, lado trasero izquierdo | 15 | Micro |
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| 34 | Reclinación del reposacabezas, lado trasero derecho | 15 | Micro |
| 40 | Calefacción de la luneta trasera | 30 | MCase |
| 41 | Pretensor del cinturón de seguridad, lado izquierdo | 40 | MCase (con recortes) |
| 42 | Pretensor del cinturón de seguridad, lado derecho | 40 | MCase (con recortes) |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Bomba de refrigerante | 7,5 | Micro |
| 53 | Módulo electrónico del volante;
Volante calefactado. |
15 | Micro |
| 54 | – | – | Micro |
| 55 | Pulverizadores de faros | 25 | MCase |
| 56 | Pulverizadores del parabrisas delantero y trasero | 25 | MCase |
| 57 | – | – | MCase |
| 58 | – | – | MCase |
| 60 | – | – | Micro |
| 61 | – | – | Micro |
| 62 | – | – | Micro |
| 63 | Pretensores de los cinturones de seguridad | 5 | Micro |
| 64 | Información de punto ciego (BLIS) | 5 | Micro |
| 65 | – | – | Micro |
| 66 | – | – | Micro |
| 67 | Módulo de control de radar, delantero | 5 | Micro |
| 68 | – | – | Micro |
| 69 | – | – | Micro |
| 70 | Preparación para fusible, suspensión especial | 5 | Micro |
| 71 | Módulo de colisión (SRS) | 5 | Micro |
| 80 | Limpiaparabrisas, trasero | 15 | Micro |
| 81 | Intermitente en la consola del techo (SRS);
Activación del módulo electrónico de la transmisión; Cámara de estacionamiento 360°. |
5 | Micro |
| 82 | Consola del techo;
Techo panorámico. |
20 | Micro |
| 83 | Interruptor de iluminación del habitáculo;
Atenuación, espejo interior; Sensores de lluvia y luz; Paneles de control, puertas traseras y maletero; Transpondedor para funciones de pago en carretera. |
7,5 | Micro |
| 84 | Placa de carga inalámbrica | 5 | Micro |
| 85 | Cámara delantera | 5 | Micro |
| 86 | Bloqueador de alcohol | 5 | Micro |
| 87 | Toma USB | 5 | Micro |
| 90 | – | – | Micro |
| 91 | – | – | Micro |

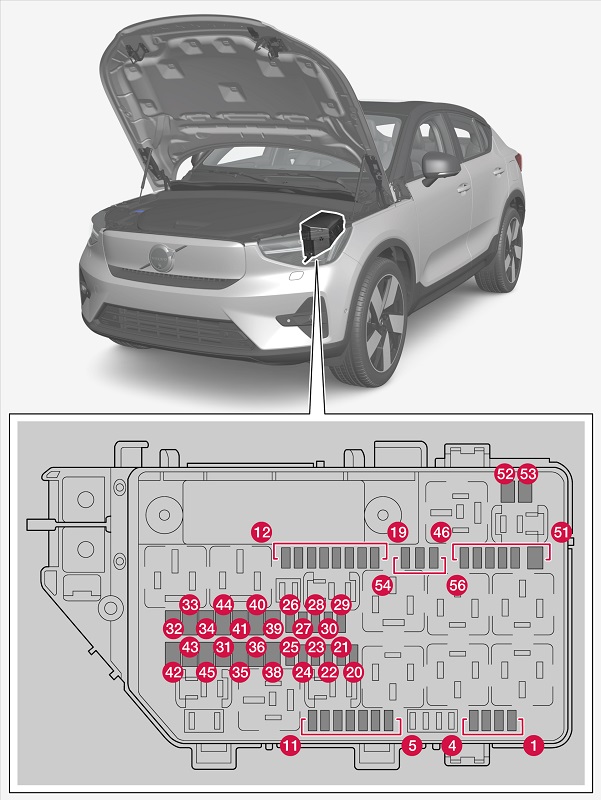

Fusibles bajo el capó
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| Número | Descripción | Amperios [A] | Tipo |
| 1 | Dos tomas USB, consola entre asientos, trasera | 7,5 | Micro |
| 2 | Toma de 12 V, delantera | 15 | Micro |
| 3 | – | – | Micro |
| 4 | Toma eléctrica de 12 V en el maletero | 15 | Micro |
| 5 | Módulo de control del motor (ECM) | 10 | Micro |
| 6 | Grupo de válvulas de refrigeración del motor | 15 | Micro |
| 7 | Válvula de refrigeración de la batería | 5 | Micro |
| 8 | Módulo de control, cubierta del alerón;
Módulo de control, cubierta del radiador. |
10 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | – | – | Micro |
| 12 | Faro, derecho | 20 | Micro |
| 13 | Faro, izquierdo | 20 | Micro |
| 14 | Módulo de colisión (SRS) | 5 | Micro |
| 15 | Sensor del pedal del acelerador | 5 | Micro |
| 16 | Funciones alimentadas cuando el sistema eléctrico del vehículo está encendido:
Módulo de control del motor, componentes de la transmisión, dirección asistida eléctrica, módulo electrónico central, módulo de control del sistema de frenos |
5 | Micro |
| 17 | Módulo de sonido externo | 5 | Micro |
| 18 | Bloqueo de alcohol | 5 | Micro |
| 19 | Iluminación trasera | 10 | Micro |
| 20 | Bobinas de relé internas | 5 | Micro |
| 21 | – | – | Micro |
| 22 | Sensor del pedal del freno | 5 | Micro |
| 23 | Módulo de cálculo | 5 | Micro |
| 24 | Módulo de control, batería de alto voltaje | 5 | Micro |
| 25 | – | – | Micro |
| 26 | Módulo de control del motor (ECM) | 5 | Micro |
| 27 | Módulo de carga | 15 | Micro |
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| 28 | Convertidor del motor eléctrico delantero | 5 | Micro |
| 29 | Señal acústica (bocina) | 20 | Micro |
| 30 | Sirena de alarma | 5 | Micro |
| 31 | Limpiaparabrisas delantero | 30 | MCase |
| 32 | – | – | MCase (con recortes) |
| 33 | – | – | MCase (con recortes) |
| 34 | – | – | MCase (con recortes) |
| 35 | Módulo de control del sistema de frenos | 30 | MCase |
| 36 | – | – | MCase |
| 38 | Faros | 30 | MCase |
| 39 | – | – | MCase |
| 40 | – | – | MCase |
| 41 | Módulo de control del dispositivo de remolque | 25 | MCase |
| 42 | Módulo de control del dispositivo de remolque | 40 | MCase (con recortes) |
| 43 | – | – | MCase (con recortes) |
| 44 | – | – | MCase |
| 45 | – | – | MCase (con recortes) |
| 46 | Intercambiador de calor externo | 5 | Micro |
| 47 | Módulo de control, compresor del sistema de aire acondicionado;
Módulo de control, calentador de alto voltaje; Módulo de control, válvula de expansión eléctrica; Módulo de monitoreo. |
5 | Micro |
| 48 | Módulo de control, batería de alto voltaje;
Convertidor, motor eléctrico delantero y trasero. |
15 | Micro |
| 49 | Bomba de refrigerante, batería de alto voltaje | 20 | Micro |
| 50 | Bomba de refrigerante, sistema de propulsión eléctrica | 20 | Micro |
| 51 | – | – | MCase |
| 52 | Calefacción del parabrisas delantero, lado derecho | 40 | MCase (con recortes) |
| 53 | Calefacción del parabrisas delantero, lado izquierdo | 40 | MCase (con recortes) |
| 54 | – | – | Micro |
| 55 | Faro, izquierdo | 20 | Micro |
| 56 | Faro, derecho | 20 | Micro |
