Volvo XC90 Plug-in Hybrid (2021-2022) – caja de fusibles

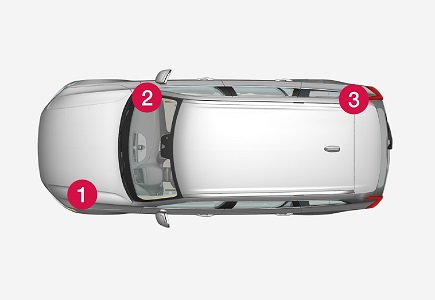

Volvo XC90 Plug-in Hybrid – diagrama de la caja de fusibles
Año de fabricación: 2021, 2022.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo XC90 Plug-in Hybrid son los fusibles 24 (delantero), 26 (maletero) en la caja de fusibles del compartimento del motor.
2021

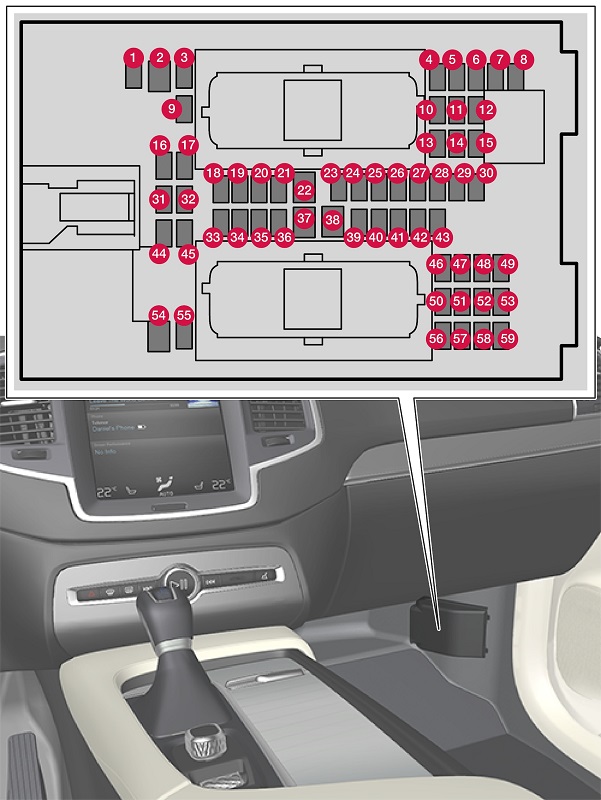

Fusibles debajo de la guantera
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| Número | Descripción | Amperios [A] | Tipo |
| 1 | Módulo de tensión media | 10 | Micro |
| 2 | – | – | MCase |
| 3 | – | – | Micro |
| 4 | Detector de movimiento | 5 | Micro |
| 5 | – | – | Micro |
| 6 | Pantalla del conductor | 5 | Micro |
| 7 | Teclado en la consola central | 5 | Micro |
| 8 | Detector de radiación | 5 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | Módulo electrónico del volante | 5 | Micro |
| 12 | Módulo de control de arranque y interruptor del freno de estacionamiento | 5 | Micro |
| 13 | Módulo del volante calefactado | 15 | Micro |
| 14 | – | – | Micro |
| 15 | – | – | Micro |
| 16 | – | – | Micro |
| 17 | – | – | Micro |
| 18 | Módulo de control del sistema de climatización | 10 | Micro |
| 19 | Bloqueo del volante | 7,5 | Micro |
| 20 | Puerto de diagnóstico OBDII | 10 | Micro |
| 21 | Pantalla central | 5 | Micro |
| 22 | Módulo del ventilador del sistema de climatización, delantero | 40 | MCase |
| 23 | Concentrador USB | 5 | Micro |
| 24 | Iluminación de los controles;
Iluminación del habitáculo; Regulación del espejo interior; Detector de lluvia y luz; Teclado en la consola entre los asientos junto al espacio para los pies de los pasajeros de la segunda fila de asientos; Asientos delanteros con ajuste eléctrico; Paneles de control en las puertas traseras; Módulo del ventilador del sistema de climatización izquierda/derecha. |
7,5 | Micro |
| 25 | Módulo de control de las funciones de asistencia al conductor | 5 | Micro |
| 26 | Techo panorámico con persiana | 20 | Micro |
| 27 | Pantalla de visualización frontal en el parabrisas | 5 | Micro |
| 28 | Interruptor de la iluminación del habitáculo | 5 | Micro |
| 29 | Placa de carga inalámbrica | 5 | Micro |
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| 30 | Pantalla en la consola del techo (señalización de cinturón de seguridad desabrochado, indicador de airbag delantero del pasajero) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | – | – | Micro |
| 33 | – | – | Micro |
| 34 | – | – | Micro |
| 35 | Módulo de control para la conexión del coche a Internet;
Módulo de control del sistema Volvo On Call. |
5 | Micro |
| 36 | – | – | Micro |
| 37 | Equipo de audio (amplificador) | 40 | MCase |
| 38 | Módulo del ventilador del sistema de climatización, trasero | 40 | MCase |
| 39 | Módulo de antena multibanda | 5 | Micro |
| 40 | Módulos de funciones de confort (masaje) de los asientos delanteros | 5 | Micro |
| 41 | Bloqueador de alcohol | 5 | Micro |
| 42 | Limpiaparabrisas trasero | 15 | Micro |
| 43 | Módulo de control de la bomba de combustible | 15 | Micro |
| 44 | Bobinado del relé de la bomba de aceite de la transmisión;
Transductor de tensión media; arranque integrado. |
5 | Micro |
| 45 | Apertura de la tapa del maletero/puerta del maletero con movimiento del pie | 5 | Micro |
| 46 | Calefacción del asiento del conductor | 15 | Micro |
| 47 | Calefacción del asiento delantero del pasajero | 15 | Micro |
| 48 | Bomba de refrigerante | 7,5 | Micro |
| 49 | – | – | Micro |
| 50 | Asiento del conductor ajustable eléctricamente | 20 | Micro |
| 51 | Módulo de control de la suspensión (activa) | 20 | Micro |
| 52 | – | – | Micro |
| 53 | Módulo de control del sistema Sensus | 10 | Micro |
| 54 | – | – | MCase |
| 55 | – | – | Micro |
| 56 | Asiento delantero del pasajero con ajuste eléctrico | 20 | Micro |
| 57 | – | – | Micro |
| 58 | TV (algunos mercados) | 5 | Micro |
| 59 | Fusible principal para los fusibles 52, 53, 57 y 58 | 15 | Micro |

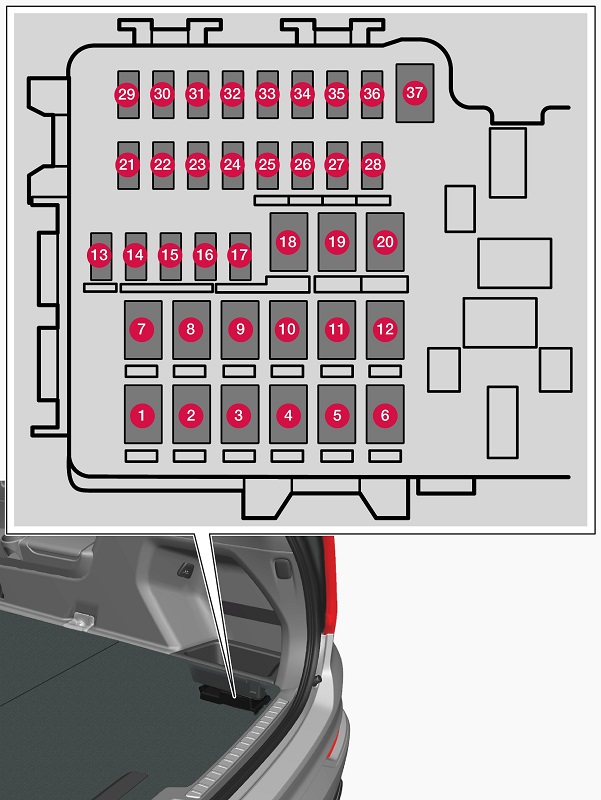

Fusibles en el maletero
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| Número | Descripción | Amperios [A] | Tipo |
| 1 | Calefacción de la luneta trasera | 30 | MCase |
| 2 | Módulo de control eléctrico central | 40 | MCase |
| 3 | Compresor de suspensión neumática | 40 | MCase |
| 4 | Calefactor eléctrico auxiliar, lado trasero derecho | 30 | MCase |
| 5 | – | – | MCase |
| 6 | Calefactor eléctrico auxiliar, lado trasero izquierdo | 30 | MCase |
| 7 | Módulo de la puerta trasera derecha | 20 | MCase |
| 8 | Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel | 30 | MCase |
| – | – | ||
| – | – | ||
| 9 | Portón trasero eléctrico | 25 | MCase |
| 10 | Asiento delantero del pasajero con ajuste eléctrico;
Módulo de la puerta delantera derecha. |
20 | MCase |
| 11 | Módulo de control del dispositivo de remolque | 40 | MCase |
| 12 | Módulo del pretensor del cinturón de seguridad, lado derecho | 40 | MCase |
| 13 | Bobinas de relé internas | 5 | Micro |
| 14 | Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel | 15 | Micro |
| – | – | ||
| 15 | Módulo de la puerta trasera izquierda | 20 | Micro |
| 16 | Bloqueador de alcohol, concentrador USB/tomas de accesorios | 5 | Micro |
| 17 | Módulo para abatir los asientos de la tercera fila | 20 | Micro |
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| 181 | Módulo de control del dispositivo de remolque | 25 | MCase |
| Módulo de accesorios | 40 | ||
| 19 | Asiento del conductor ajustable eléctricamente;
Módulo de la puerta delantera izquierda. |
20 | MCase |
| 20 | Módulo del pretensor del cinturón de seguridad, lado izquierdo | 40 | MCase |
| 21 | Cámara de estacionamiento | 5 | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | – | – | Micro |
| 25 | Alimentación con encendido activado | 10 | Micro |
| 26 | – | – | Micro |
| 27 | – | – | Micro |
| 28 | Calefacción del asiento trasero izquierdo | 15 | Micro |
| 29 | – | – | Micro |
| 30 | Información de punto ciego (BLIS) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | Módulo del pretensor del cinturón de seguridad, lado izquierdo | 5 | Micro |
| 33 | Actuador de recirculación de gases de escape (gasolina, algunas versiones de motor) | 5 | Micro |
| 34 | – | – | Micro |
| 35 | Módulo de control del sistema All Wheel Drive (AWD) | 15 | Micro |
| 36 | Calefacción del asiento trasero derecho | 15 | Micro |
| 37 | – | – | MCase |

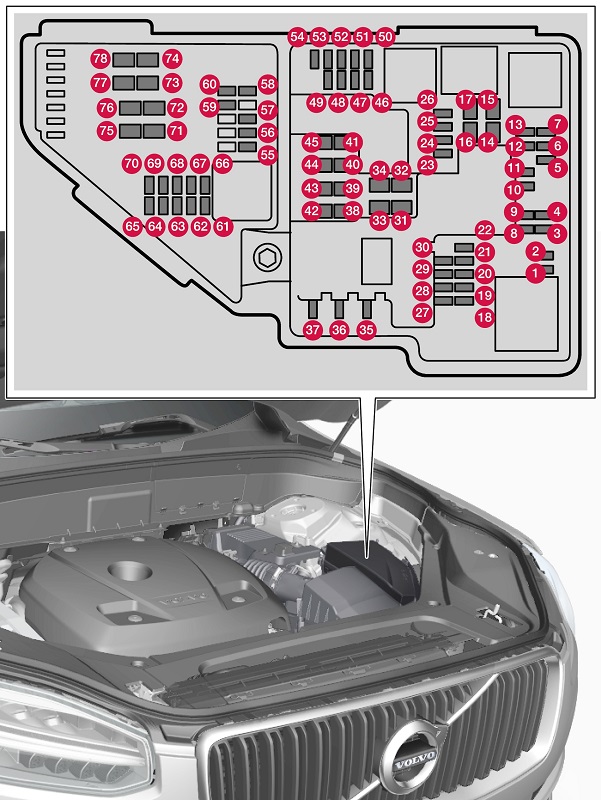

Fusibles en el compartimento del motor
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| Número | Descripción | Amperios [A] | Tipo |
| 1 | – | – | Micro |
| 2 | – | – | Micro |
| 3 | – | – | Micro |
| 4 | Módulo de control del actuador de encendido/cambio de posición de la transmisión automática | 5 | Micro |
| 5 | Módulo de control del calentador de alta tensión del refrigerante del motor de combustión interna | 5 | Micro |
| 6 | Módulo de control del aire acondicionado;
Válvula del intercambiador de calor; Válvula del refrigerante que fluye a través del sistema de aire acondicionado. |
5 | Micro |
| 7 | Módulo de control de la batería del sistema híbrido,
Inversor de alta tensión del alternador híbrido, arrancador con inversor de tensión de 500 V – 12 V |
5 | Micro |
| 8 | – | – | Micro |
| 9 | Inversor para la regulación de la alimentación del motor eléctrico del eje trasero | 10 | Micro |
| 10 | Módulo de control de la batería del sistema híbrido;
Inversor de alta tensión del alternador híbrido, arrancador con inversor de tensión de 500 V – 12 V. |
10 | Micro |
| 11 | Módulo de carga | 5 | Micro |
| 12 | Válvula del refrigerante del sistema de aire acondicionado;
Bomba de refrigerante 1 de la batería del sistema híbrido. |
15 | Micro |
| 13 | Bomba de refrigerante para el sistema de propulsión eléctrica | 15 | Micro |
| 14 | Ventilador de refrigeración de los componentes del sistema híbrido | 25 | MCase |
| 15 | – | – | MCase |
| 16 | – | – | MCase |
| 17 | – | – | MCase |
| 18 | Módulo de cálculo | 5 | Micro |
| 19 | – | – | Micro |
| 20 | – | – | Micro |
| 21 | – | – | Micro |
| 22 | – | – | Micro |
| 23 | Puerto USB en la consola entre los asientos, delantero | 7,5 | Micro |
| 24 | Toma de corriente 12 V en la consola entre los asientos, delantero | 15 | Micro |
| 25 | – | – | Micro |
| 26 | Toma de corriente 12 V en el maletero | 15 | Micro |
| 27 | – | – | Micro |
| 28 | Faro izquierdo, LED | 15 | Micro |
| 29 | Faro derecho, LED | 15 | Micro |
| 30 | – | – | Micro |
| 31 | Calefacción del parabrisas en el lado izquierdo | Bocchettone | MCase |
| 32 | Calefacción del parabrisas en el lado izquierdo | 40 | MCase |
| 33 | Lavafaros | 25 | MCase |
| 34 | Lava parabrisas | 25 | MCase |
| 35 | – | – | Micro |
| 36 | Señal acústica | 20 | Micro |
| 37 | Sirena de alarma | 5 | Micro |
| 38 | Módulo de control del sistema de frenos (válvulas, freno de estacionamiento) | 30 | MCase |
| Número | Descripción | Amperios [A] | Tipo |
|---|---|---|---|
| 39 | Limpiaparabrisas | 30 | MCase |
| 40 | Pulverizador de la luneta trasera | 25 | MCase |
| 41 | Calefacción del parabrisas en el lado derecho | 40 | MCase |
| 42 | Calefactor de estacionamiento | 20 | MCase |
| 43 | – | – | MCase |
| 44 | – | – | MCase |
| 45 | Calefacción del parabrisas en el lado derecho | Bocchettone | MCase |
| 46 | Alimentado con encendido activado:
Unidad de control del motor; componentes del sistema de transmisión; dirección asistida eléctrica; módulo de control electrónico central |
5 | Micro |
| 47 | Nivel de ruido exterior del coche (mercados específicos) | 5 | Micro |
| 48 | Faro derecho, LED | 15 | Micro |
| 49 | Bloqueador de alcohol | 5 | Micro |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Airbag; sensor de peso del pasajero | 5 | Micro |
| 53 | Faro izquierdo, LED | 15 | Micro |
| 54 | Sensor del pedal del acelerador | 5 | Micro |
| 55 | Módulo de control de la transmisión;
Módulo de control de la palanca de cambios. |
15 | Micro |
| 56 | Módulo de control del motor (ECM) | 5 | Micro |
| 57 | – | – | Micro |
| 58 | – | – | Micro |
| 59 | – | – | Micro |
| 60 | – | – | Micro |
| 61 | Módulo de control del motor; actuador;
Módulo de la mariposa; Válvula del turbocompresor. |
20 | Micro |
| 62 | Válvulas electromagnéticas;
Válvula de monitoreo de fugas de combustible; s Conector de sobrepresión. |
10 | Micro |
| 63 | Reguladores de vacío;
Válvula de derivación controlada eléctricamente: Válvula de ventilación. |
7,5 | Micro |
| 64 | Módulo de control del amortiguador del alerón;
Módulo de control del amortiguador del radiador. |
5 | Micro |
| 65 | – | – | Micro |
| 66 | Sonda lambda, delantera y trasera | 15 | Micro |
| 67 | Solenoide de la bomba de aceite del motor;
Solenoide del embrague del compresor de aire; Sonda lambda, delantera, central y trasera. |
15 | Micro |
| 68 | – | – | Micro |
| 69 | Módulo de control del motor (ECM) | 20 | Micro |
| 70 | Bobinas de encendido;
Bujías. |
15 | Micro |
| 71 | – | – | MCase |
| 72 | – | – | MCase |
| 73 | Módulo de control de la bomba de líquido de transmisión | 30 | MCase |
| 74 | – | – | MCase |
| 75 | – | – | MCase |
| 76 | – | – | MCase |
| 77 | – | – | MCase |
| 78 | – | – | MCase |
