Volvo V90 Cross Country (2016) – caja de fusibles
Volvo V90 Cross Country (2016) – diagrama de la caja de fusibles
El Volvo V90 Cross Country es otro vehículo todoterreno de la marca sueca. Ofrece tracción total y un chasis diseñado específicamente. La distancia al suelo es de 21 cm. El V90 Cross Country también estaba equipado con la función de control de descenso de pendientes, que permite afrontar descensos y ascensos pronunciados.
Año de fabricación: 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo V90 Cross Country (2016) es el fusible 24 en la caja de fusibles del compartimento del motor.
Fusibles en el compartimento del motor
| Número | Descripción | Amperaje [A] |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | Toma USB delantera * | 5 |
| 24 | Toma de 12 V en la consola delantera entre los asientos | 15 |
| 25 | Toma de 12 V en la parte trasera de la consola entre los asientos | 15 |
| 26 | Toma de 12 V en el maletero | 15 |
| 27 | – | – |
| 28 | Faro lateral izquierdo, algunos modelos LED | 15 |
| 29 | Faro lateral derecho, algunos modelos LED | 15 |
| 30 | – | – |
| 31 | Parabrisas calefactado *, lado del conductor | Rama |
| 32 | Parabrisas calefactado *, lado del conductor | 40 |
| 33 | Lavafaros * | 25 |
| 34 | Lavaparabrisas | 25 |
| 35 | – | – |
| 36 | Bocina | 20 |
| 37 | Sirena de alarma | 5 |
| 38 | Módulo de control del sistema de frenos (válvulas, freno de estacionamiento) | 40 |
| 39 | Limpiaparabrisas | 30 |
| 40 | Lavaluneta trasera | 25 |
| 41 | Parabrisas calefactado *, lado del pasajero | 40 |
| 42 | – | – |
| 43 | Módulo de control del sistema de frenos (bomba ABS) | 40 |
| 44 | – | – |
| 45 | Parabrisas calefactado *, lado del pasajero | Rama |
| 46 | Alimentación en el contacto para:
módulo de control del motor, componentes de la transmisión, dirección asistida eléctrica, módulo eléctrico central; Módulo de control del sistema de frenos |
5 |
| 47 | – | – |
| 48 | Faro lateral derecho | 7,5 |
| Faro lateral derecho, algunos modelos LED | 15 | |
| 49 | – | – |
| 50 | – | – |
| 51 | Módulo de control de conexión de la batería | 5 |
| 52 | Airbag;
Sensor de peso del ocupante (OWS) |
5 |
| 53 | Faro lateral izquierdo | 7,5 |
| Faro lateral izquierdo, algunos modelos LED | 15 | |
| 54 | Sensor del pedal del acelerador | 5 |
| 55 | Módulo de control de la transmisión | 15 |
| 56 | Módulo de control del motor | 5 |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | Módulo de control del motor;
Motor de arranque; Válvula del turbocompresor |
20 |
| 62 | Solenoides;
Válvulas; Termostato de refrigeración del motor. |
10 |
| 63 | Reguladores de vacío; Válvula | 7,5 |
| 64 | Módulo de control de la cortina del alerón;
Módulo de control de la parrilla del radiador; Detección de fugas de combustible. |
5 |
| 65 | – | – |
| 66 | Sensores de oxígeno calefactados (delanteros y traseros) | 15 |
| 67 | Válvula solenoide de la bomba de aceite;
Embrague magnético del aire acondicionado; Sensor de oxígeno calefactado (central). |
15 |
| 68 | – | – |
| 69 | Módulo de control del motor | 20 |
| 70 | Encendido;
Bujías |
15 |
| 71 | – | – |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | Motor de arranque | Brazo |
| 78 | Motor de arranque | 40 |
Fusibles en el habitáculo
Los fusibles en la sección de pasajeros se encuentran debajo del cajón.
| Número | Descripción | Amperaje [A] |
| 1 | – | – |
| 2 | Toma de 120 V en la parte trasera de la consola entre los asientos * | 30 |
| 3 | – | – |
| 4 | Sensor de movimiento del sistema de alarma A. | 5 |
| 5 | Reproductor multimedia | 5 |
| 6 | Panel de instrumentos | 5 |
| 7 | Botones de la consola central | 5 |
| 8 | Sensor solar | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Módulo del volante | 5 |
| 12 | Módulo para el botón de arranque y el freno de estacionamiento | 5 |
| 13 | Módulo del volante calefactado * | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Módulo de control del sistema de aire acondicionado | 10 |
| 19 | – | – |
| 20 | Diagnóstico del sistema a bordo (OBDII) | 10 |
| 21 | Pantalla central | 5 |
| 22 | Módulo del ventilador del sistema de aire acondicionado (delantero) | 40 |
| 23 | – | – |
| 24 | Iluminación de instrumentos;
Iluminación adicional; Función de atenuación automática del espejo; Sensor de lluvia y luz; Teclado en la consola trasera del túnel *; Asientos delanteros ajustables eléctricamente *; Paneles de control de las puertas traseras. |
7,5 |
| 25 | Módulo de control de las funciones de asistencia al conductor | 5 |
| 26 | Techo panorámico y parasol * | 20 |
| 27 | Pantalla de visualización frontal * | 5 |
| 28 | Iluminación de cortesía | 5 |
| 29 | – | – |
| 30 | Pantalla de la consola del techo (recordatorio de cinturón de seguridad, indicador de airbag lateral del pasajero) | 5 |
| 31 | – | – |
| 32 | Sensor de humedad | 5 |
| 33 | Módulo de la puerta trasera del lado del pasajero | 20 |
| 34 | Fusibles en el maletero | 10 |
| 35 | Módulo de control de conexión a Internet;
Módulo de control de Volvo On Call |
5 |
| 36 | Módulo de la puerta trasera del lado del conductor | 20 |
| 37 | Módulo de control de infoentretenimiento (amplificador) | 40 |
| 38 | – | – |
| 39 | Módulo de antena multibanda | 5 |
| 40 | Función de masaje del asiento delantero | 5 |
| 41 | – | – |
| 42 | Limpiaparabrisas trasero | 15 |
| 43 | Módulo de control de la bomba de combustible | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Calefacción del asiento delantero del lado del conductor * | 15 |
| 47 | Calefacción de los asientos delanteros del lado del pasajero * | 15 |
| 48 | Bomba de refrigerante | 10 |
| 49 | – | – |
| 50 | Módulo de la puerta delantera del lado del conductor | 20 |
| 51 | Módulo de control activo del chasis * | 20 |
| 52 | – | – |
| 53 | Módulo de control Sensus | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Módulo de la puerta delantera del lado del pasajero | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | Interruptor automático para los fusibles 53 y 58 | 15 |

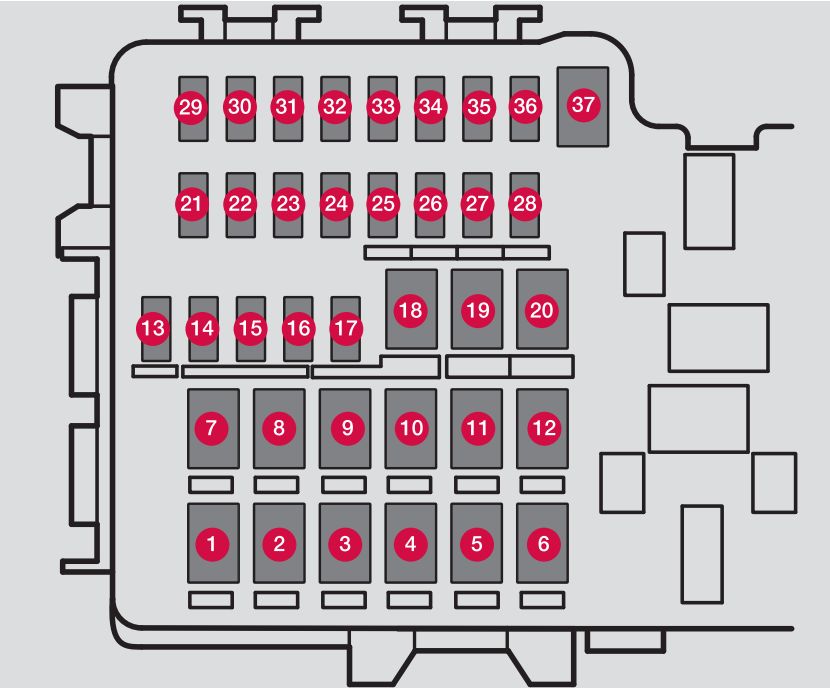

Fusibles en el maletero
| Número | Descripción | Amperaje [A] |
| 1 | Luneta trasera calefactada | 30 |
| 2 | – | – |
| 3 | Compresor con suspensión neumática * | 40 |
| 4 | Motor de bloqueo del respaldo del asiento trasero del lado del pasajero | 15 |
| 5 | – | – |
| 6 | Motor de bloqueo del respaldo del asiento trasero del lado del conductor | 15 |
| 7 | – | – |
| 8 | – | – |
| 9 | Portón trasero eléctrico * | 25 |
| 10 | Módulo del asiento delantero ajustable eléctricamente (lado del pasajero) * | 20 |
| 11 | Módulo de control del dispositivo de remolque* | 40 |
| 12 | Módulo de tensión del cinturón de seguridad (lado del pasajero) | 40 |
| 13 | Bobinas internas del relé | 5 |
| 14 | – | – |
| 15 | Módulo de detección de movimiento del pie para abrir el portón trasero eléctrico * | 5 |
| 16 | – | – |
| 17 | – | – |
| 18 | Módulo de control del dispositivo de remolque * | 25 |
| 19 | Asiento delantero eléctrico (módulo del asiento del conductor * | 20 |
| 20 | Módulo de tensión del cinturón de seguridad (lado del conductor) | 40 |
| 21 | Cámara de estacionamiento * | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Módulos de airbag y pretensores de cinturones de seguridad | 5 |
| 27 | – | – |
| 28 | Asiento trasero calefactado (lado del conductor) * | 15 |
| 29 | – | – |
| 30 | Información de punto ciego (BLIS) * | 5 |
| 31 | – | – |
| 32 | Módulos de pretensores de cinturones de seguridad | 5 |
| 33 | Actuador del sistema de emisiones | 5 |
| 34 | – | – |
| 35 | Módulo de control de tracción total * | 15 |
| 36 | Asiento trasero calefactado (lado del pasajero) * | 15 |
| 37 | – | – |
Acerca del Volvo V90 Cross Country (2016)
El Volvo V90 Cross Country de 2016 es un vehículo elegante y robusto que combina lujo y capacidad para afrontar diversos terrenos. Este modelo es conocido por su alta distancia al suelo y tracción a las cuatro ruedas, lo que lo hace ideal para conducir en condiciones difíciles. El V90 Cross Country ofrece varias opciones de motorización, incluyendo potentes motores de gasolina y diésel que garantizan una conducción suave y eficiente. El interior del vehículo está equipado con las últimas tecnologías y materiales de alta calidad, lo que garantiza la comodidad y seguridad de todos los pasajeros.
Diagrama de la caja de fusibles del Volvo V90 Cross Country
Esta página muestra el diagrama de la caja de fusibles del Volvo V90 Cross Country, que es esencial para el correcto mantenimiento y reparación del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, más comúnmente en el área del salpicadero o el maletero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración.
