Volvo XC70 (2003-2016) – caja de fusibles

Volvo XC70 (2003) – diagrama de fusibles

Año de fabricación: 2003.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2003) es el fusible 13 en la caja de fusibles en el borde del salpicadero.

Fusibles – compartimento del motor

Número	Descripción	Amperaje [A]
1	Accesorios	25
2)	Luces adicionales (opción)	20
3)	Bomba de vacío	15
4	Sensores de oxígeno	20
5	Calentador de bloque; Válvulas solenoides.	10
6	Sensor de flujo de aire; Módulo de control del motor; Inyectores.	15
7	Módulo de la mariposa	10
8	Compresor del aire acondicionado; Sensor de posición del pedal del acelerador; Ventilador de la caja de fusibles.	10
9	Bocina	15
10	Limpiaparabrisas trasero	10
11	Compresor del aire acondicionado; Bobinas de encendido.	20

12	Interruptor de luz de freno	5
13	Limpiaparabrisas	25
14	ABS / STC / DSTC	30
15	–	–
16	Lavaparabrisas; Limpiaparabrisas y lavafaros (algunos modelos)	15
17	Faros de luz baja, derecha	10
18	Faros de luz baja, izquierda	10
19	ABS / STC / DSTC	30
20	Faros de luz alta, izquierda	15
21	Faros de luz alta, derecha	15
22	Motor de arranque	25
23	Módulo de control del motor	5
24	–	–

Caja de fusibles en el borde del salpicadero

Número	Descripción	Amperaje [A]
1	Faros de luz baja	15
2)	Faros de luz alta	20
3)	Asiento eléctrico del conductor	30
4	Asiento eléctrico del pasajero	30
5	–	–
6	–	–
7	Asiento calefactado – delantero izquierdo (opción)	15
8	Asiento calefactado – delantero derecho (opción)	15
9	ABS / STC / DSTC	5
10	–	–
11	–	–
12	Limpiaparabrisas de faros (algunos modelos)	15
13	Toma de corriente de 12 V (encendedor de cigarrillos)	15
14	Asiento eléctrico del pasajero	5
15	Sistema de audio, VNS	5
16	Sistema de amplificación	20
17	Faros antiniebla delanteros	15
18	Pantalla VNS	10

19	–	–
20	Transmisión automática; Bloqueo de cambio; D2 extendido.	10
21	Intermitentes	20
22	Módulo de interruptor de faros; Sistema de aire acondicionado; Conector de diagnóstico a bordo; Módulos de la palanca del volante.	5
23	Relé de alimentación extendida D1; Sistema de aire acondicionado; Asiento del conductor ajustable eléctricamente; Información del conductor.	10
24	Interruptor de encendido; Relé del motor de arranque; SRS; Módulo de control del motor.	10
25	Ventilador del sistema de aire acondicionado	30
26	–	–
27	Módulo electrónico – iluminación adicional	10
28	–	–
29	Luces de posición delanteras y traseras izquierdas	7,5
30	Luces de posición delanteras y traseras derechas; Iluminación de la matrícula.	7,5
31	Módulo eléctrico central; Iluminación de los espejos de la visera parasol; Iluminación de la guantera; Iluminación interior.	10
32	Bomba de combustible	15
33	Actuador del techo solar	15
34	Cierre centralizado, elevalunas eléctricos – espejo izquierdo	25
35	Cierre centralizado, elevalunas eléctricos – espejo derecho	25
36	Elevalunas eléctricos traseros	30
37	Sirena de alarma	5

Fusibles en el maletero

Los fusibles en el maletero se encuentran detrás del panel en el lado del conductor del maletero

Número	Descripción	Amperaje [A]
1	Módulo eléctrico trasero; Iluminación del compartimento del motor.	10
2)	Faro antiniebla trasero	10
3)	Luces de freno	15
4	Luces de marcha atrás	10
5	Desempañador de la ventana trasera; Relé 15I – accesorios.	5
6	Bloqueo del portón trasero	10
7	Toma de corriente auxiliar de 12 V en el habitáculo (opción)	15
8	Cierre centralizado de las puertas traseras; Apertura del depósito.	20
9	Señal de advertencia (30 canales)	15
10	Cambiador de CD, VNS	10
11	Módulo de control de accesorios (AEM)	15
12	Limpiaparabrisas trasero	15
13	Difusor del habitáculo (subwoofer) – opción	15
14	Luces de freno	7,5
15	Gancho de remolque (15I)	20
16	–	–
17	Módulo de control de tracción total	7,5
18	–	–

Volvo XC70 (2004) – diagrama de fusibles

Año de fabricación: 2004.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2004) es el fusible 13 en la caja de fusibles del salpicadero.

Fusibles – compartimento del motor

Volvo XC70 – fusibles – compartimento del motor

posición	descripción	Amperaje [A]
1	Accesorios	25
2	Faros adicionales (opción)	20
3	–	–
4	Sensores de oxígeno	20
5	Calentador de bloque, válvulas solenoides	10
6	Sensor de masa de aire, unidad de control del motor, inyectores	15
7	Módulo de la mariposa	10
8	Compresor del aire acondicionado, sensor de posición del pedal del acelerador, ventilador de la caja E	10
9	Bocina	15
10	Limpiaparabrisas trasero	10
11	Bobinas de encendido	20

12	Interruptor de luces de freno	5
13	Limpiaparabrisas	25
14	ABS / STC / DSTC	30
15	–	–
16	Lavaparabrisas, limpiaparabrisas / lavafaros (algunos modelos)	15
17	Faro de luz baja derecho	10
18	Faro de luz baja izquierdo	10
19	ABS / STC / DSTC	30
20	Faro de luz alta izquierdo	15
21	Faro de luz alta derecho	15
22	Motor de arranque	25
23	Módulo de control del motor, relé del motor	5
24	–	–

Diagrama de fusibles en el borde del salpicadero

Número	Descripción	Amperaje [A]
1	Faros de luz baja	15
2	Faros de luz alta	20
3	Control del asiento del conductor ajustable eléctricamente	30
4	Control del asiento del pasajero ajustable eléctricamente	30
5	Dirección asistida dependiente de la velocidad; Bomba de vacío.	15
6	–	–
7	Asiento calefactado – delantero izquierdo (opción)	15
8	Asiento calefactado – delantero derecho (opción)	15
9	ABS / STC / DSTC	5
10	Luces diurnas	10
11	Luces diurnas	10
12	Limpiaparabrisas de faros (algunos modelos)	15
13	Toma de corriente de 12 V.	15
14	Control del asiento del pasajero ajustable eléctricamente	5
15	Sistema de audio, VNS	5
16	Amplificador de sonido	20
17	Amplificador de audio	30
18	Faros antiniebla delanteros	15

19	Pantalla VNS	10
20	–	–
21	Transmisión automática; Bloqueo de cambio; Extensión de movimiento D2.	10
22	Intermitentes	20
23	Módulo de interruptor de faros; Sistema de aire acondicionado; Conector de diagnóstico a bordo; Módulos de la palanca del volante.	5
24	Relé de alimentación extendida D1: sistema de aire acondicionado, asiento del conductor eléctrico, información del conductor.	10
25	Llave de encendido; Relé del motor de arranque; SRS; Módulo de control del motor.	10
26	Ventilador del sistema de aire acondicionado	30
27	–	–
28	Módulo electrónico – iluminación adicional	10
29	–	–
30	Faros de posición delanteros y traseros izquierdos	7,5
31	Faros de posición delanteros y traseros derechos; Iluminación de la matrícula.	7,5
32	Módulo eléctrico central; Iluminación del espejo de cortesía; Iluminación de la guantera; Iluminación interior adicional.	10
33	Bomba de combustible	15
34	Actuador del techo solar	15
35	Cierre centralizado; Elevalunas eléctricos – espejo exterior izquierdo.	25
36	Cierre centralizado; Elevalunas eléctricos – espejo exterior derecho.	25
37	Elevalunas eléctricos traseros	30
38	Sirena de alarma	5

Fusibles en el maletero

Los fusibles en el compartimento de carga se encuentran detrás del panel en el lado del conductor en el compartimento de carga

Número	Descripción	Amperaje [A]
1	Módulo eléctrico trasero; Iluminación del compartimento de carga.	10
2	Faro antiniebla trasero	10
3	Luces de freno	15
4	Luces de marcha atrás	10
5	Desempañador de la ventana trasera; Relé 15I – accesorios.	5
6	Bloqueo del portón trasero	10
7	Toma de corriente adicional de 12 V en el maletero (opción)	15
8	Puertas traseras con cierre centralizado, tapa del depósito	20
9	Enganche de remolque (30 movimientos)	15
10	Cambiador de CD; VNS.	10
11	Módulo de control de accesorios (AEM)	15
12	Limpiaparabrisas trasero	15
13	Compartimento del altavoz (subwoofer) – opción	15
14	Luces de freno	7,5
15	Enganche de remolque (alimentación 15I)	20
16	–	–
17	Módulo de control de tracción total	7,5
18	–	–

Volvo XC70 (2005) – diagrama de fusibles

Año de fabricación: 2005.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2005) es el fusible 11 en la caja de fusibles del habitáculo.

Fusibles – compartimento del motor

Número	Descripción	Amperios [A]
1	–	–
2	Faros antiniebla (opción)	20
3	Módulo del cuerpo del acelerador (modelos sin turbo)	10
4	Sensores de oxígeno	20
5	Calentador de la carcasa del motor; Válvulas solenoides; Sensor de fuga de combustible.	10
6	Sensor de masa de aire; Unidad de control del motor; Inyectores.	15
7	–	–
8	Compresor del aire acondicionado; Sensor de posición del pedal del acelerador; Ventilador de la caja E.	10
9	–	–
10	–	–
11	Bobinas de encendido	20

12	–	–
13	Limpiaparabrisas	25
14	ABS	30
15	Boquillas del lavaparabrisas (algunos modelos)	35
16	–	–
17	Faros de luz baja del lado del conductor	20
18	Luces de estacionamiento delanteras	15
19	ABS	30
20	Faros de luz baja del lado del pasajero	20
21	Bomba de combustible	15
22	Motor de arranque	35
23	Módulo de control del motor; Relé del motor.	10
24	–	–

Caja de fusibles en el habitáculo, detrás del panel de plástico

Número	Descripción	Amperaje [A]
1	Asiento calefactado del pasajero (opción)	15
2	Asiento calefactado del conductor (opción)	15
3	Bocina	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirena de alarma	5
9	Alimentación del interruptor de luces de freno	5
10	Panel de instrumentos; Sistema de aire acondicionado; Asiento eléctrico del conductor (opción); Sensor de peso del pasajero (solo modelos estadounidenses).	10
11	Puertos de 12 V – asientos delanteros y traseros	15
12	–	–
13	–	–
14	Limpiaparabrisas de faros (V70 R)	15
15	ABS, STC / DSTC	5
16	Dirección asistida; Faros bi-xenón activos (opción).	10
17	Faro delantero de luz baja del lado del conductor (opción)	7,5

18	Faro delantero de luz baja del lado del pasajero (opción)	7,5
19	–	–
20	–	–
21	Módulo de control de la transmisión; Bloqueo de marcha atrás (M66).	10
22	Faros de luz alta del lado del conductor	10
23	Faros de luz alta del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento eléctrico del pasajero (opción); Sistema de audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba del lavaparabrisas – limpiaparabrisas de faros (V70 R)	15
35	–	–
36	–	–

Caja de fusibles en el borde del salpicadero

Número	Descripción	Amperaje [A]
1	Asiento eléctrico del conductor (opción)	25
2	Asiento eléctrico del pasajero (opción)	25
3	Ventilador del sistema de aire acondicionado	30
4	Módulo de control – puerta delantera del pasajero	25
5	Módulo de control – puerta del conductor	25
6	Iluminación del techo; Módulo de control superior eléctrico.	10
7	Techo solar (opción)	15
8	Llave de encendido; Sistema SRS; Módulo de control del motor; Inmovilizador.	7,5
9	Diagnóstico del sistema a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo de control del volante.	5
10	Sistema de audio	20
11	Amplificador del sistema de audio	30
12	Pantalla del sistema de navegación (opción)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Fusibles en el maletero

Los fusibles en el compartimento de carga se encuentran detrás del panel en el lado del conductor en el compartimento de carga

Número	Descripción	Amperaje [A]
1	Luces de marcha atrás	10
2	Luces de freno; Faros antiniebla; Iluminación del maletero; Iluminación de la matrícula; Luces de freno.	20
3	Módulo de control de accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Cambiador de CD (opción); Sistema de navegación (opción).	7,5
7	Cableado del remolque (30 cables)	15
8	Toma de corriente de 12 V – maletero	15
9	Puerta trasera del pasajero – control de la ventana, función de desactivación de la ventana	20
10	Puerta trasera del conductor – control de la ventana, función de desactivación de la ventana	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opción)	15
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	Limpiaparabrisas trasero	15
20	Cableado del remolque (15 cables)	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	Sistema de suspensión Four-C (opción)	15
25	–	–
26	Asistente de estacionamiento (opción)	5
27	Fusible principal: cableado del remolque, Four-C, asistencia de estacionamiento, tracción a las cuatro ruedas	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de estacionamiento, intermitentes.	25
30	Iluminación del remolque del lado del pasajero: luz de estacionamiento, luz de freno, luz antiniebla, intermitente.	40
31	Fusible principal: fusibles 37 y 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Ventana trasera calefactada	20
38	Ventana trasera calefactada	20

Volvo XC70 (2006) – diagrama de fusibles

Año de fabricación: 2006.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2006) es el fusible 11 en la caja de fusibles del habitáculo.

Fusibles – compartimento del motor

Número	Descripción	Amperaje [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Faros adicionales (opción)	20
6	Relé del motor de arranque	35
7	Intermitencia	25
8	–	–
9	Bomba de combustible	15
10	Bobinas de encendido; Unidad de control del motor.	20

11	Sensor del pedal del acelerador; Compresor del aire acondicionado; Ventilador de la caja E.	10
12	Módulo de control del motor; Inyectores de combustible; Sensor de masa de aire.	15
13	Módulo de control de la mariposa	10
14	Sensor de oxígeno calentado	20
15	Calentador del compartimento del motor; Válvulas solenoides.	10
16	Faro de luz baja del lado del conductor	20
17	Faros de luz baja del lado del pasajero	20
18	–	–
19	Alimentación del módulo de control del motor; Relé del motor.	5
20	Luces de estacionamiento	15
21	–	–

Diagrama de fusibles en el habitáculo, detrás del panel de plástico

Número	Descripción	Amperaje [A]
1	Asiento calefactado del pasajero (opción)	15
2	Asiento calefactado del conductor (opción)	15
3	Bocina	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirena de alarma	5
9	Alimentación del interruptor de luces de freno	5
10	Panel de instrumentos; Sistema de aire acondicionado; Asiento eléctrico del conductor (opción); Sensor de peso del pasajero.	10
11	Toma de corriente de 12 V – asientos delanteros y traseros	15
12	–	–
13	–	–
14	Limpiaparabrisas de faros (V70 R)	15
15	ABS, STC / DSTC	5
16	Dirección asistida; Faros bi-xenón activos (opción).	10
17	Faro antiniebla delantero del lado del conductor (opción)	7,5

18	Faro delantero de luz baja del lado del pasajero (opción)	7,5
19	–	–
20	–	–
21	Módulo de control de la transmisión; Bloqueo de marcha atrás (M66).	10
22	Faros de luz alta del lado del conductor	10
23	Faros de luz alta del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento eléctrico del pasajero (opción); Sistema de audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba del lavaparabrisas – limpiaparabrisas de faros (V70 R).	15
35	–	–
36	–	–

Diagrama de fusibles en el borde del salpicadero

Número	Descripción	Amperaje [A]
1	Asiento eléctrico del conductor (opción)	25
2	Asiento eléctrico del pasajero (opción)	25
3	Ventilador del sistema de aire acondicionado	30
4	Módulo de control – puerta delantera del pasajero	25
5	Módulo de control – puerta del conductor	25
6	Iluminación interior; Módulo de control superior eléctrico.	10
7	Techo solar (opción)	15
8	Encendido; Sistema SRS; Módulo de control del motor; Inmovilizador; Módulo de control de la transmisión (modelos R).	7,5
9	Diagnóstico del sistema a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo de control del volante.	5
10	Sistema de audio	20
11	Amplificador del sistema de audio	30
12	Pantalla del sistema de navegación (opción)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Fusibles en el maletero

Los fusibles en el compartimento de carga se encuentran detrás del panel en el lado del conductor en el compartimento de carga

Número	Descripción	Amperaje [A]
1	Luces de marcha atrás	10
2	Luces de estacionamiento; Faros antiniebla; Iluminación del maletero; Iluminación de la matrícula; Luces de freno.	20
3	Módulo de control de accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Cambiador de CD (opción); Sistema de navegación (opción).	7,5
7	Cableado del remolque (30 cables)	15
8	Toma de corriente de 12 V – maletero	15
9	Puerta trasera del pasajero – control de ventanas, función de desactivación de la ventana.	20
10	Puerta trasera del conductor – control de ventanas, función de desactivación de la ventana.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opción)	15
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	Limpiaparabrisas trasero	15
20	Cableado del remolque (15 cables)	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	Sistema de chasis Four-C (opción)	15
25	–	–
26	Asistente de estacionamiento (opción)	5
27	Fusible principal: cableado del remolque, Four-C, asistencia de estacionamiento, tracción a las cuatro ruedas.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de estacionamiento, intermitentes.	25
30	Iluminación del remolque del lado del pasajero: luz de estacionamiento, luz de freno, luz antiniebla, intermitente.	40
31	Fusible principal: fusibles 37 y 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Ventana trasera calefactada	20
38	Ventana trasera calefactada	20

Volvo XC70 (2007) – diagrama del panel de fusibles

Año de fabricación: 2007.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2007) es el fusible 11 en el panel de fusibles del habitáculo.

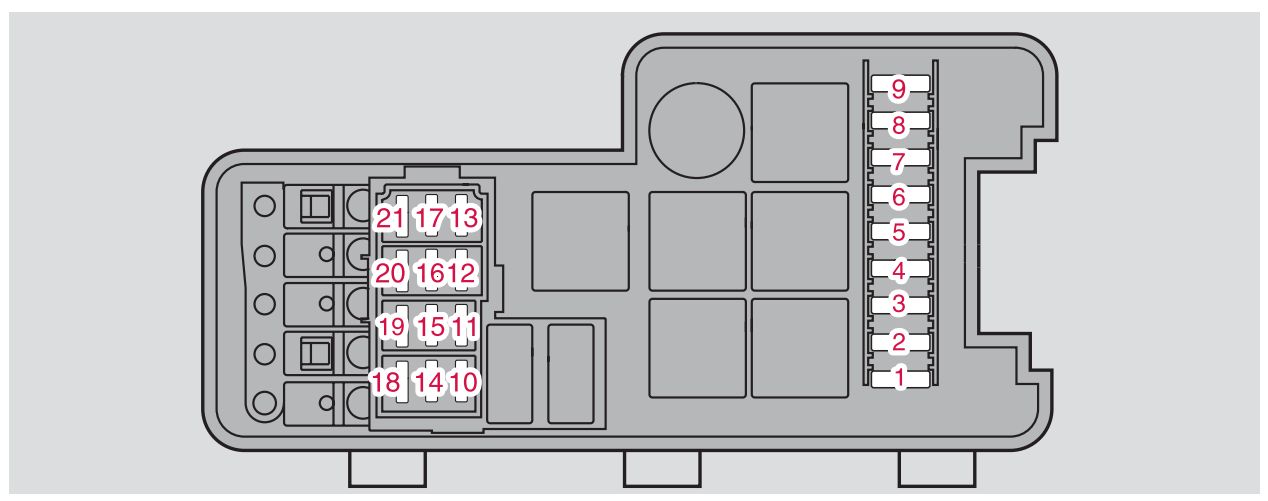

Fusibles – compartimento del motor

Número	Descripción	Amperaje [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Faros adicionales (opción)	20
6	Relé de arranque	35
7	Limpiaparabrisas	25
8	Bomba de combustible	15
9	Módulo de control de la transmisión (modelos R)	15
10	Bobinas de encendido; Módulo de control del motor.	20

11	Sensor del pedal del acelerador; Compresor del aire acondicionado; Ventilador de la caja E.	10
12	Módulo de control del motor; Inyectores de combustible; Sensor de masa de aire.	15
13	Módulo de control de la mariposa	10
14	Sensor de oxígeno calentado	20
15	Calentador del cárter de aceite; Válvulas solenoides.	10
16	Faro de luz baja del lado del conductor	20
17	Faros de luz baja del lado del pasajero	20
18	–	–
19	Alimentación del módulo de control del motor; Relé del motor.	5
20	Luces de estacionamiento	15
21	–	–

Panel de fusibles en el habitáculo, detrás del revestimiento de plástico

Número	Descripción	Amperaje [A]
1	Asiento calefactado del pasajero (opción)	15
2	Asiento calefactado del conductor (opción)	15
3	Bocina	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirena de alarma	5
9	Alimentación del interruptor de luces de freno	5
10	Panel de instrumentos; Sistema de aire acondicionado; Asiento del conductor ajustable eléctricamente (opción); Sensor de peso del pasajero.	10
11	Toma de corriente de 12 V – asientos delanteros y traseros	15
12	–	–
13	–	–
14	Limpiaparabrisas de faros (V70 R)	15
15	ABS, STC / DSTC	5
16	Dirección asistida; Faros bi-xenón activos (opción).	10
17	Faro delantero de luz baja del lado del conductor (opción)	7,5

18	Faro delantero de luz baja del lado del pasajero (opción)	7,5
19	–	–
20	–	–
21	Módulo de control de la transmisión; Bloqueo de marcha atrás (M66).	10
22	Faros de luz alta del lado del conductor	10
23	Faros de luz alta del lado del pasajero	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Asiento del pasajero ajustable eléctricamente (opción); Sistema de audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Bomba de vacío	20
34	Bomba del lavaparabrisas – limpiaparabrisas de faros (V70 R)	15
35	–	–
36	–	–

Panel de fusibles en el borde del salpicadero

Número	Descripción	Amperaje [A]
1	Asiento del conductor ajustable eléctricamente (opción)	25
2	Asiento del pasajero ajustable eléctricamente (opción)	25
3	Ventilador del sistema de aire acondicionado	30
4	Módulo de control – puerta delantera del pasajero	25
5	Módulo de control – puerta del conductor	25
6	Iluminación interior; Módulo de control superior eléctrico.	10
7	Techo solar (opción)	15
8	Encendido; Sistema SRS; Módulo de control del motor; Inmovilizador; Módulo de control de la transmisión (modelos R).	7,5
9	Diagnóstico del sistema a bordo; Interruptor de luces; Sensor de ángulo de dirección; Módulo de control del volante.	5
10	Sistema de audio	20
11	Amplificador del sistema de audio	30
12	Pantalla del sistema de navegación (opción)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Fusibles en el maletero

Los fusibles en el compartimento de carga se encuentran detrás del panel en el lado del conductor en el compartimento de carga

Número	Descripción	Amperaje [A]
1	Luces de marcha atrás	10
2	Luces de estacionamiento; Faros antiniebla; Iluminación del maletero; Iluminación de la matrícula; Luces de freno.	20
3	Módulo de control de accesorios	15
4	–	–
5	Módulo electrónico trasero	10
6	Cambiador de CD (opción); Sistema de navegación (opción).	7,5
7	Cableado del remolque (30 cables)	15
8	Toma de corriente de 12 V – maletero	15
9	Puerta trasera del pasajero – control de ventanas, función de desactivación de la ventana.	20
10	Puerta trasera del conductor – control de ventanas, función de desactivación de la ventana.	20
11	–	–
12	–	–
13	–	–
14	Subwoofer (opción)	15
15	–	–
16	–	–
17	Accesorios de audio	5
18	–	–

19	Limpiaparabrisas trasero	15
20	Cableado del remolque (15 cables)	20
21	–	–
22	–	–
23	Tracción a las cuatro ruedas	7,5
24	Sistema de suspensión Four-C (opción)	15
25	–	–
26	Asistente de estacionamiento (opción)	5
27	Fusible principal: cableado del remolque, Four-C, asistencia de estacionamiento, tracción a las cuatro ruedas.	30
28	Cierre centralizado	15
29	Iluminación del remolque del lado del conductor: luces de estacionamiento, intermitentes.	25
30	Iluminación del remolque del lado del pasajero: luces de estacionamiento, luces de freno, luz antiniebla, intermitente.	40
31	Fusible principal: fusibles 37 y 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Ventana trasera calefactada	20
38	Ventana trasera calefactada	20

Volvo XC70 (2008) – diagrama de fusibles

Año de fabricación: 2008.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2008) es el fusible 25 en la caja de fusibles del compartimento del motor.

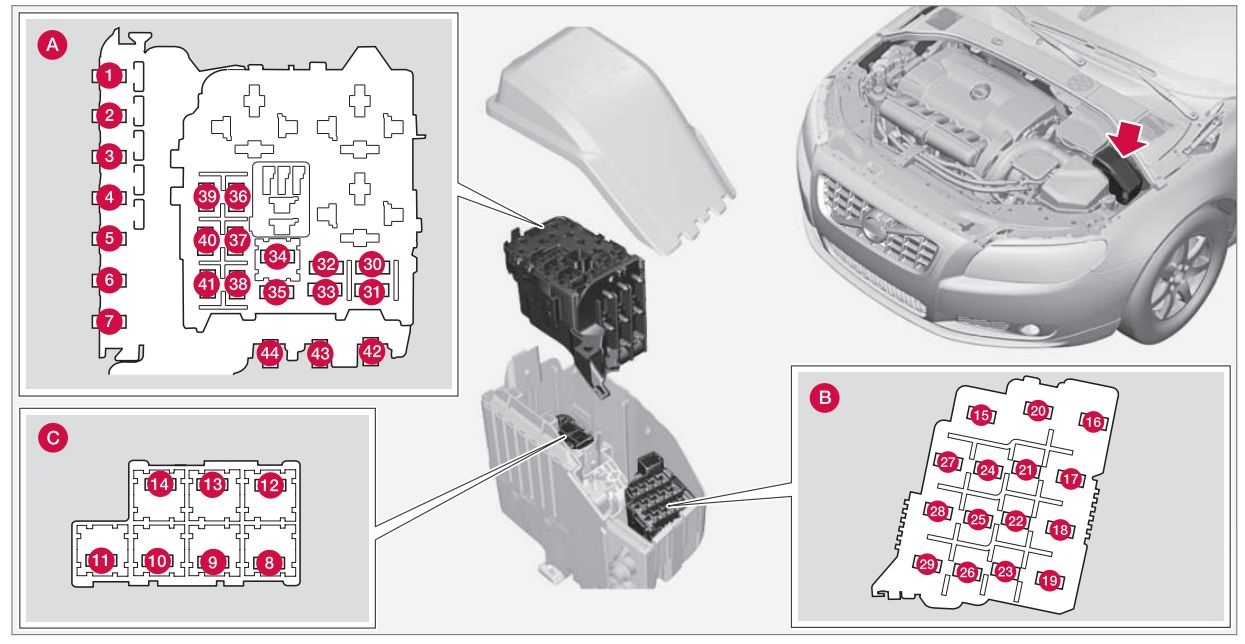

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	50
6	–	–
7	–	–
8	–	–
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–
13	Bomba del ABS	40
14	Válvulas del ABS	20
15	–	–
16	Faros BI-Xenon activos; Ajuste de faros (opción).	10
17	Módulo eléctrico central	20
18	Radar; Módulo de control ACC (opción).	5
19	Servodirección dependiente de la velocidad	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas calefactadas del limpiaparabrisas	10

22	Bomba de vacío I5T	20
23	Panel de iluminación	5
24	Pulverizadores de faros	15
25	Toma de corriente de 12 V – asientos delanteros y traseros	15
26	Techo solar (opción); Consola de techo / ECC (opción).	10
27	Panel de instrumentos del compartimento del motor	5
28	Faros adicionales (opción)	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control de la transmisión automática	15
32	Compresor del aire acondicionado	15
33	Bobinas	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Módulo de control del motor (ECM); Mariposa.	10
37	Sistema de inyección; Sensor de masa de aire	15
38	Válvulas del motor	10
39	EVAP / sensor de oxígeno calentado / inyección	15
40	Calefacción de la ventilación del chasis	20
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	50
44	Ventilador de refrigeración	60

Fusibles – habitáculo

Número	Descripción	Amperaje [A]
1	Sensor de lluvia	5
2	Sistema SRS	10
3	Frenos ABS; Freno de estacionamiento eléctrico.	5
4	Pedal del acelerador; Asientos calefactados (opción).	7,5
5	–	–
6	Pantalla ICM; Reproductor de CD y radio.	15
7	Módulo del volante	7,5
8	–	–
9	Luces de carretera	15
10	Techo solar (opción)	20
11	Luces de marcha atrás	7,5
12	–	–
13	Faro antiniebla delantero (opción)	15

14	Boquillas pulverizadoras del parabrisas	15
15	Control de crucero adaptativo ACC (opción)	10
16	–	–
17	Iluminación interior; Puerta del conductor con panel de control; Asiento del pasajero con accionamiento eléctrico (opción).	7,5
18	Pantalla de información	5
19	Asiento del conductor con accionamiento eléctrico (opción)	5
20	Limpiaparabrisas trasero	15
21	Receptor de llave remota; Sensores de alarma.	5
22	Bomba de combustible	20
23	Bloqueo eléctrico de la columna de dirección	20
24	–	15
25	Bloqueo – depósito de combustible, portón trasero	10
26	Sirena de alarma; etc.	5
27	Botón START / STOP ENGINE	5
28	Interruptor de luces de freno	5

Fusibles – vano di carico

Módulo A

Número	Función – módulo A (negro)	Amperaje [A]
1	Interruptores en la puerta del conductor	25
2	Interruptores en la puerta del pasajero	25
3	Interruptores en la puerta trasera del lado del conductor	25
4	Interruptores en la puerta trasera del lado del pasajero	25
5	–	–
6	Toma de corriente de 12 V en el compartimento de carga; Refrigerador (opción).	15
7	Desempañador de la ventana trasera	30
8	–	–
9	Toma de remolque 2 (opción)	15
10	Asiento del conductor con control eléctrico (opción)	25
11	Toma de remolque 1 (opción)	40
12	Portón trasero eléctrico (opción)	30

Módulo B (blanco)

Número	Función – módulo B (blanco)	Amperaje [A]
1	–	–
2	Módulo de control Quattro C (opción)	15
3	Asiento del conductor calefactado (opción)	15
4	Asiento del copiloto calefactado (opción)	15
5	Calefacción de los asientos traseros, lado del copiloto (opción)	15
6	Módulo de control AWD	10
7	Calefacción de los asientos traseros – lado del conductor (opción)	15
8	–	–
9	Asiento del copiloto con control eléctrico (opción)	25
10	Acceso sin llave (opción)	20
11	Freno de estacionamiento eléctrico – lado del conductor (opción)	30
12	Freno de estacionamiento eléctrico – lado del copiloto (opción)	30

Módulo C (azul)

Número	Función – módulo C (azul)	Amperaje [A]
1	Pantalla del sistema de navegación (opción)	10
2	–	–
3	Subwoofer (opción)	25
4	Radio satelital SIRIUS (opción)	5
5	Amplificador de audio (opción)	25
6	Sistema de audio	15
7	–	–
8 – 12	Reserva	–

Volvo XC70 (2009) – diagrama de fusibles

Año de fabricación: 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2009) es el fusible 25 en la caja de fusibles del compartimento del motor.

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	50
6	–	–
7	–	–
8	–	–
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros (opción)	10
17	Módulo eléctrico central	20
18	Radar; Módulo de control ACC (opción).	5
19	Dirección asistida dependiente de la velocidad (opción)	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas	10

22	Bomba de vacío I5T	20
23	Panel de iluminación	5
24	Boquillas de pulverización de faros	15
25	Toma de corriente de 12 V – asiento delantero y trasero	15
26	Techo panorámico (opción); Consola superior; ECC (opción).	10
27	Caja de fusibles del compartimento del motor	5
28	Luces adicionales (opción)	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control de la transmisión automática	15
32	Compresor del aire acondicionado	15
33	Bobinas	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Módulo de control del motor (ECM); Cuerpo del acelerador.	10
37	Sistema de inyección	15
38	Válvulas del motor	10
39	EVAP / sensor de oxígeno calefactado / inyección	15
40	Calefacción de ventilación del chasis	10
41	Detección de fugas de combustible	5
42	–	–
43	–	–
44	Ventilador de refrigeración	80

Fusibles – habitáculo

Número	Descripción	Amperaje [A]
1	Sensor de lluvia (opción)	5
2	Sistema SRS	10
3	Frenos ABS; Freno de estacionamiento eléctrico.	5
4	Pedal del acelerador; Asientos calefactados (opción).	7,5
5	–	–
6	Pantalla ICM; Reproductor de CD y radio.	15
7	Módulo del volante	7,5
8	–	–
9	Luces de carretera	15
10	Techo panorámico (opción)	20
11	Faros de reserva	7,5
12	–	–
13	Luz antiniebla delantera (opción)	15

14	Boquillas de pulverización del parabrisas	15
15	Control de crucero adaptativo ACC (opción)	10
16	–	–
17	Iluminación superior de confort; Panel de control de la puerta del conductor; Asiento del pasajero con accionamiento eléctrico (opción).	7,5
18	Pantalla de información	5
19	Asiento del conductor con accionamiento eléctrico (opción)	5
20	Limpiaparabrisas trasero	15
21	Receptor de llave remota, sensores de alarma	5
22	Bomba de combustible	20
23	Bloqueo eléctrico de la columna de dirección	20
24	–	–
25	Bloqueo – depósito, puerta trasera	10
26	Sirena de advertencia; ECC.	5
27	Botón ARRANQUE / PARADA DEL MOTOR	5
28	Interruptor de luces de freno	5

Fusibles – maletero

Módulo A

Número	Función – módulo A (negro)	Amperaje [A]
1	Interruptores en la puerta del conductor	25
2	Interruptores en la puerta del pasajero	25
3	Interruptores en la puerta trasera del lado del conductor	25
4	Interruptores en la puerta trasera del lado del pasajero	25
5	–	–
6	Toma de corriente de 12 V en el maletero; Refrigerador (opción).	15
7	Desempañador de la ventana trasera	30
8	–	–
9	Toma de remolque 2 (opción)	15
10	Asiento del conductor con accionamiento eléctrico (opción)	25
11	Toma de remolque 1 (opción)	40
12	Portón trasero eléctrico (opción)	30

Módulo B (blanco)

Número	Función – módulo B (blanco)	Amperaje [A]
1	–	–
2	Módulo de control Four C (opción)	15
3	Asiento del conductor calefactado (opción)	15
4	Asiento del pasajero calefactado (opción)	15
5	Calefacción de los asientos traseros – lado del pasajero (opción)	15
6	Módulo de control AWD	10
7	Calefacción de los asientos traseros – lado del conductor (opción)	15
8	–	–
9	Asiento del pasajero con accionamiento eléctrico (opción)	25
10	Acceso sin llave (opción)	20
11	Freno de estacionamiento eléctrico – lado del conductor (opción)	30
12	Freno de estacionamiento eléctrico – lado del pasajero (opción)	30

Módulo C (azul)

Número	Función – módulo C (azul)	Amperaje [A]
1	Pantalla del sistema de navegación (opción)	10
2	–	–
3	Subwoofer (opción)	25
4	Radio satelital SIRIUS (opción)	5
5	Amplificador de audio (opción)	25
6	Sistema de audio	15
7	–	–
8 – 12	Reserva	–

Volvo XC70 (2010) – esquema de fusibles

Año de fabricación: 2010.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2010) es el fusible 25 en la caja de fusibles del compartimento del motor.

Fusibles – compartimento del motor

A – Parte superior del compartimento del motor

B – Parte delantera del compartimento del motor

C – Parte inferior del compartimento del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	50
6	–	–
7	–	–
8	–	–
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros (opción)	10
17	Módulo eléctrico central	20
18	Radar; Módulo de control ACC (opción).	5
19	Dirección asistida dependiente de la velocidad (opción)	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas	10

22	Bomba de vacío I5T	20
23	Panel de iluminación	5
24	Boquillas de pulverización de faros	15
25	Toma de corriente de 12 V, asientos delanteros y traseros; Entretenimiento para los asientos traseros (RSE).	15
26	Techo corredizo *; Consola superior; ECC *.	10
27	Panel de instrumentos del compartimento del motor	5
28	Luces adicionales *	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control de la transmisión automática	15
32	Compresor del aire acondicionado	15
33	Bobinas	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Módulo de control del motor (ECM); Mariposa.	10
37	Sistema de inyección	15
38	Válvulas del motor	10
39	EVAP / sensor de oxígeno calefactado / inyección	15
40	Calefacción de ventilación del chasis	10
41	Detección de fugas de combustible	5
42	–	–
43	–	–
44	Ventilador de refrigeración	80

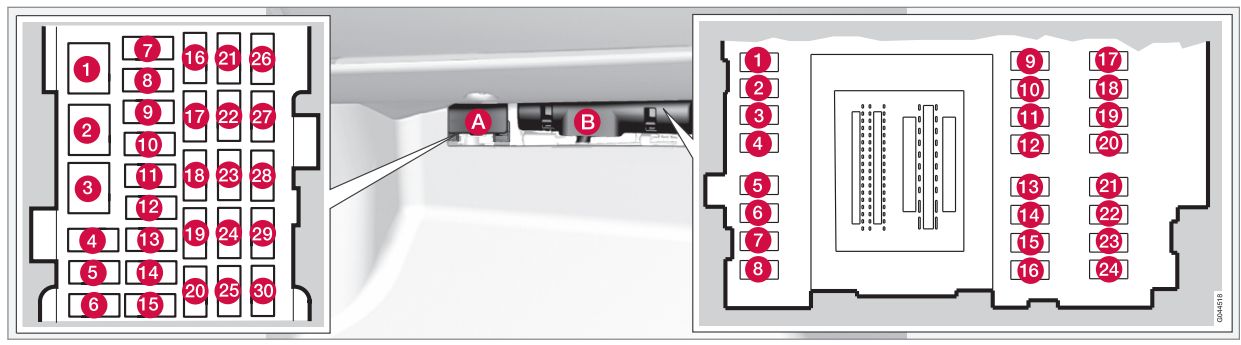

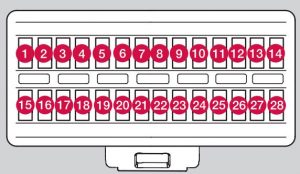

Fusibles – guantera

Número	Descripción	Amperaje [A]
1	Sensor de lluvia*	5
2	Sistema SRS	10
3	Frenos ABS; Freno de estacionamiento eléctrico.	5
4	Pedal del acelerador; Asientos calefactados *.	7,5
5	–	–
6	Pantalla ICM; Reproductor de CD y radio.	15
7	Módulo del volante	7,5
8	–	–
9	Luces principales	15
10	Techo corredizo *	20
11	Luces de advertencia	7,5
12	–	–
13	Luz antiniebla delantera *	15

14	Boquillas de pulverización del parabrisas	15
15	Control de crucero adaptativo ACC *	10
16	–	–
17	Iluminación del techo; Panel de control de la puerta del conductor; Asiento del pasajero con accionamiento eléctrico*.	7,5
18	Pantalla de información	5
19	Asiento del conductor con accionamiento *	5
20	Limpiaparabrisas trasero	15
21	Receptor de llave remota; Sensores de alarma.	5
22	Bomba de combustible	20
23	Bloqueo eléctrico de la columna de dirección	20
24	–	–
25	Bloqueo – depósito de combustible, puerta trasera	10
26	Sirena de alarma; etc.	5
27	Botón ARRANQUE / PARADA DEL MOTOR	5
28	Interruptor de luces de freno	5

Fusibles – maletero

Módulo A

Número	Función – módulo A (negro)	Amperaje [A]
1	Interruptores en la puerta del conductor	25
2	Interruptores en la puerta del pasajero	25
3	Interruptores en la puerta trasera del lado del conductor	25
4	Interruptores en la puerta trasera del lado del pasajero	25
5	–	–
6	Toma de corriente de 12 V en el maletero; Refrigerador *.	15
7	Desempañador de la ventana trasera	30
8	–	–
9	Toma de remolque 2 *	15
10	Asiento del conductor con accionamiento *	25
11	Toma de remolque 1 *	40
12	Portón trasero eléctrico *	30

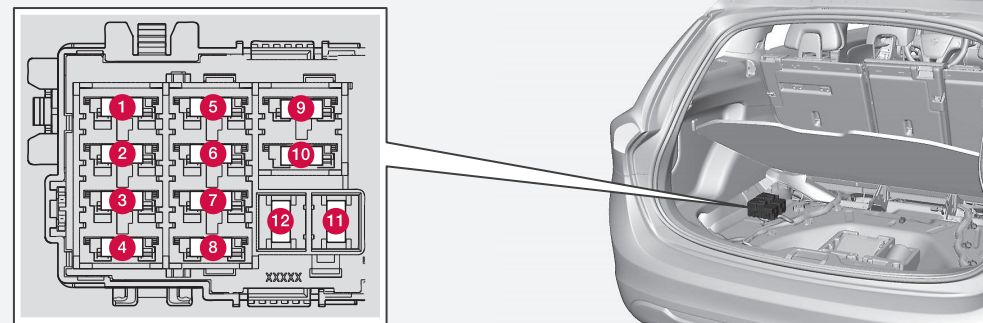

Módulo B (blanco)

Número	Función – módulo B (blanco)	Amperaje [A]
1	–	–
2	Módulo de control del sistema de chasis activo *	15
3	Asiento del conductor calefactado *	15
4	Asiento del pasajero calefactado *	15
5	Calefacción de los asientos traseros – lado del pasajero *	15
6	Módulo de control AWD	10
7	Calefacción de los asientos traseros – lado del conductor *	15
8	–	–
9	Asiento del pasajero con accionamiento eléctrico *	25
10	Apertura sin llave *	20
11	Freno de estacionamiento eléctrico – lado del conductor *	30
12	Freno de estacionamiento eléctrico – lado del pasajero	30

Módulo C (azul)

Número	Función – módulo C (azul)	Amperaje [A]
1	Pantalla del sistema de navegación	10
2	–	–
3	Subwoofer*	25
4	Radio satelital SIRIUS *	5
5	Amplificador de audio*	25
6	Sistema de audio	15
7	–	–
8 – 12	Reserva	–

Volvo XC70 (2011) – esquema de la caja de fusibles

Año de fabricación: 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2011) es el fusible 22 en la caja de fusibles de la guantera.

Fusibles – compartimento del motor

A – Parte superior del compartimento del motor

B – Parte delantera del compartimento del motor

C – Parte inferior del compartimento del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero*	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros direccionales*	10
17	Módulo eléctrico central	20
18	Alimentación ABS 15	5
19	Dirección asistida dependiente de la velocidad*	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas*	10

22	Bomba de vacío I5T	5
23	Panel de iluminación	5
24	–	–
25	–	–
26	–	–
27	Relé – caja de fusibles del compartimento del motor	5
28	Luces adicionales*	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control de la transmisión automática.	15
32	Compresor del aire acondicionado	15
33	Bobinas	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Módulo de control del motor (ECM); Mariposa.	10
37	Sistema de inyección; Sensor de masa de aire (ECM).	15
38	Válvulas del motor	10
39	EVAP; Sensor de oxígeno calefactado; Inyección.	15
40	–	–
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	80
44	Dirección asistida electrohidráulica	100

Fusibles – habitáculo

Caja de fusibles A: Fusibles generales

Caja de fusibles B: Fusibles de la unidad de control

Ubicación: caja de fusibles A

Número	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Toma de corriente de 12 V (maletero)	15
8	Controles en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave*	20
13	Asiento del conductor eléctrico*	20
14	Asiento del pasajero delantero eléctrico*	20

15	Reposacabezas traseros abatibles*	15
16	–	–
17	Sistema de audio; Pantalla del sistema de navegación*.	10
18	Equipo de audio	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Techo solar eléctrico* Iluminación de charcos, Sensor del sistema de aire acondicionado.	5
22	Toma de corriente de 12 V; Encendedor.	15
23	Asiento trasero calefactado* (lado del pasajero)	15
24	Asiento trasero calefactado* (lado del conductor)	15
25	–	–
26	Asiento trasero calefactado del pasajero (derecho)*	15
27	Asiento trasero calefactado del pasajero (izquierdo)*	15
28	Asistente de estacionamiento*; Módulo de control del enganche de remolque*; Cámara del asistente de estacionamiento*	5
29	Módulo de control de tracción total*	5
30	Sistema de suspensión activa*	10

Ubicación: caja de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas trasero	15
2	–	–
3	Iluminación adicional delantera; Panel de control de la puerta del conductor; Asiento(s) eléctrico(s)*; Sistema de control inalámbrico HomeLink®*.	7,5
4	Pantalla de información del panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión*.	10
6	Iluminación adicional; Sensor de lluvia*.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito	10
9	Juntas	15
10	Boquillas de pulverización del parabrisas delantero	15
11	Cerradura del portón trasero	10

12	Cerradura del portón trasero	10
13	Bomba de combustible	20
14	Receptor de llave remota; Alarma; Sistema de aire acondicionado.	5
15	Bloqueo de la dirección	15
16	Alarma, sistema de diagnóstico a bordo	5
17	–	–
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Radar delantero adaptativo con control de crucero	5
20	Pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados*	7,5
21	Sistema de audio; Reproductor de CD y radio; Sistemas Premium Sound.	15
22	Luces de freno	5
23	Actuador del techo corredizo*	20
24	Inmovilizador	5

Fusibles – maletero

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Ventana trasera calefactada	30
4	Conexión de remolque 2*	15
5	Portón trasero eléctrico*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Conexión de remolque 1*	40
12	–	–

Volvo XC70 (2012) – esquema de la caja de fusibles

Año de fabricación: 2012.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2012) es el fusible 22 en la caja de fusibles de la guantera.

Fusibles – compartimento del motor

A – Parte superior del compartimento del motor

B – Parte delantera del compartimento del motor

C – Parte inferior del compartimento del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero*	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros*	10
17	Módulo eléctrico central	20
18	ABS	5
19	Dirección asistida dependiente de la velocidad*	5
20	Unidad de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas*	10

22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–
26	–	–
27	Relé – caja de fusibles del compartimento del motor	5
28	Luces adicionales*	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control de la transmisión automática.	15
32	Compresor del aire acondicionado	15
33	Bobinas del compresor – aire acondicionado	5
34	Relé del motor de arranque	30
35	Bobinas de encendido; Condensador.	20
36	Módulo de control del motor	10
37	Sistema de inyección; Sensor de masa de aire; Módulo de control del motor.	15
38	Compresor del aire acondicionado; Válvulas del motor; Módulo de control del motor.	10
39	Válvula EVAP; Sensor de oxígeno calentado.	15
40	–	–
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	80
44	Dirección asistida electrohidráulica.	100

Fusibles – habitáculo

Caja de fusibles A: Fusibles generales

Caja de fusibles B: Fusibles del módulo de control

Ubicación: caja de fusibles A

Número	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Toma de corriente de 12 V (maletero)	15
8	Controles en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero.	20
11	Controles en la puerta trasera izquierda del pasajero.	20
12	Acceso sin llave*	20
13	Asiento del conductor eléctrico*	20
14	Asiento del pasajero delantero eléctrico*	20

15	Reposacabezas abatibles*	15
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM™*.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	Sistema de entretenimiento para los asientos traseros (RSE)*	7,5
21	Techo solar panorámico eléctrico*; Iluminación de confort; Sensor del sistema de aire acondicionado.	5
22	Toma de corriente de 12 V; Encendedor.	15
23	Asiento trasero calefactado* (lado del pasajero)	15
24	Asiento trasero calefactado* (lado del conductor)	15
25	–	–
26	Asiento delantero del pasajero calefactado*	15
27	Asiento del conductor calefactado*	15
28	Asistente de estacionamiento*; módulo de control del enganche de remolque*; cámara del asistente de estacionamiento*.	5
29	Módulo de control de tracción total*	5
30	Sistema de suspensión activa*	10

Ubicación: caja de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas trasero	15
2	–	–
3	Iluminación adicional delantera; Control de la ventana de la puerta del conductor; Asiento(s) con ajuste eléctrico*; Sistema de control inalámbrico HomeLink®*.	7,5
4	Pantalla de información del panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión*.	10
6	Iluminación adicional; Sensor de lluvia*.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito	10
9	Boquilla de pulverización de la ventana trasera	15
10	Boquillas de pulverización del parabrisas delantero	15
11	Desbloqueo del portón trasero	10

12	–	10
13	Bomba de combustible	20
14	Panel de control del sistema de aire acondicionado; Sensor de movimiento para alarma*.	5
15	–	–
16	Alarma, sistema de diagnóstico a bordo	5
17	–	–
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión*	5
20	Pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados*.	7,5
21	–	–
22	Luces de freno	5
23	Actuador del techo corredizo*	20
24	Inmovilizador	5

Fusibles – maletero

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo).	30
2	Freno de estacionamiento eléctrico (lado derecho).	30
3	Ventana trasera calefactada	30
4	Conexión de remolque 2*	15
5	Portón trasero eléctrico*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Conexión de remolque 1*	40
12	–	–

Volvo XC70 (2013) – esquema de la caja de fusibles

Año de fabricación: 2013.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2013) es el fusible 22 en la caja de fusibles de la guantera.

Fusibles – compartimento del motor

A – Parte superior del compartimento del motor

B – Parte delantera del compartimento del motor

C – Parte inferior del compartimento del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero*	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros*	10
17	Módulo eléctrico central	20
18	ABS	5
19	Dirección asistida dependiente de la velocidad*	5
20	Unidad de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas*	10

22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–
26	–	–
27	Relé – caja de fusibles del compartimento del motor	5
28	Luces adicionales*	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control de la transmisión automática	15
32	Compresor del aire acondicionado	15
33	Bobinas del compresor A/C	5
34	Relé del motor de arranque	30
35	Encendido; Condensador.	20
36	Módulo de control del motor	10
37	Sistema de inyección; Sensor de masa de aire; Módulo de control del motor.	15
38	Compresor del aire acondicionado; Válvulas del motor; Módulo de control del motor (6 cilindros); Solenoides (solo 6 cilindros sin turbo).	10
39	Válvula EVAP; Sensor de oxígeno calentado.	15
40	–	–
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	80
44	Dirección asistida electrohidráulica	100

Fusibles – guantera

Caja de fusibles A: Fusibles generales

Caja de fusibles B: Fusibles del módulo de control

Ubicación: caja de fusibles A

Número	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Toma de corriente de 12 V (maletero)	15
8	Controles en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave*	20
13	Asiento del conductor eléctrico*	20
14	Asiento del pasajero delantero eléctrico*	20

15	Cristal del pasajero con altura ajustable*	15
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM™*.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	Sistema de entretenimiento para los asientos traseros (RSE)*	7,5
21	Techo panorámico eléctrico*; Iluminación de charcos; Sensor del sistema de aire acondicionado.	5
22	Toma de corriente de 12 V; Encendedor de cigarrillos.	15
23	Asiento trasero calefactado* (lado del pasajero)	15
24	Asiento trasero calefactado* (lado del conductor)	15
25	–	–
26	Asiento delantero del pasajero calefactado*	15
27	Asiento del conductor calefactado*	15
28	Asistente de estacionamiento*; Módulo de control del enganche de remolque*; Cámara de asistencia al estacionamiento*.	5
29	Módulo de control de tracción total*	15
30	Sistema de chasis activo*	10

Ubicación: caja de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas del portón trasero	15
2	–	–
3	Iluminación adicional delantera; Control de la ventana de la puerta del conductor; Asiento(s) con ajuste eléctrico*, Sistema de control inalámbrico HomeLink®*.	7,5
4	Pantalla de información del panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión*.	10
6	Iluminación adicional; Sensor de lluvia*.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito	10
9	Boquilla de pulverización de la ventana trasera	15
10	Boquillas de pulverización del parabrisas	15
11	Cerradura del portón trasero	10

12	Reposacabezas abatibles eléctricamente*	10
13	Bomba de combustible	20
14	Panel de control del sistema de aire acondicionado; Sensor de movimiento de la alarma*.	5
15	–	–
16	Alarma; Sistema de diagnóstico a bordo.	5
17	–	–
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión*	5
20	Pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados*	7,5
21	–	–
22	Luces de freno	5
23	Actuador del techo corredizo*	20
24	Inmovilizador	5

Fusibles – maletero

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Ventana trasera calefactada	30
4	Toma de remolque 2*	15
5	Portón trasero eléctrico*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1*	40
12	–	–

Volvo XC70 (2014) – esquema de fusibles del compartimento del motor

Año de fabricación: 2014.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2014) es el fusible 22 en la caja de fusibles de la guantera.

Fusibles – compartimento del motor

A – Parte superior del compartimento del motor

B – Parte delantera del compartimento del motor

C – Parte inferior del compartimento del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero*	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros direccionales*	10
17	Módulo eléctrico central (debajo de la guantera)	20
18	ABS	5
19	Asistencia a la dirección dependiente de la velocidad*	5
20	Unidad de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas*	10

22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–
26	–	–
27	Relé – compartimento del motor	5
28	Luces adicionales*	20
29	Bocina	15
30	Módulo de control del motor (ECM)	10
31	Módulo de control de la transmisión automática	15
32	Compresor del aire acondicionado	15
33	Bobinas del compresor A/C	5
34	Relé del motor de arranque	30
35	Bobinas de encendido; Condensador.	20
36	Módulo de control del motor	10
37	Inyección; Sensor de masa de aire; Módulo de control del motor.	15
38	Compresor del aire acondicionado; Válvulas del motor; Módulo de control del motor (6 cilindros); Solenoides (solo 6 cilindros sin turbo).	10
39	Válvula EVAP; Sensor de oxígeno calentado.	15
40	–	–
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	80
44	Dirección asistida electrohidráulica	100

Fusibles – guantera

Caja de fusibles A: Fusibles generales

Caja de fusibles B: Fusibles de la unidad de control

Ubicación: caja de fusibles A

Número	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20.	40
2	–	–
3	–	–
4	Volante calefactado eléctricamente*	10
5	–	–
6	–	–
7	Toma de corriente de 12 V (maletero)	15
8	Controles en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero.	20
11	Controles en la puerta trasera izquierda del pasajero.	20
12	Acceso sin llave*	20
13	Asiento del conductor motorizado*	20
14	Asiento del pasajero delantero con ajuste eléctrico*.	20

15	–	–
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM™*.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	Sistema de entretenimiento para los asientos traseros (RSE)*	7,5
21	Techo solar eléctrico*; Iluminación de bienvenida; Sensor del sistema de aire acondicionado.	5
22	Toma de corriente de 12 V; Encendedor.	15
23	Asiento trasero calefactado* (lado del pasajero).	15
24	Asiento trasero calefactado* (lado del conductor).	15
25	–	–
26	Asiento delantero del pasajero calefactado*	15
27	Asiento del conductor calefactado*	15
28	Asistente de estacionamiento*; Módulo de control del enganche de remolque*; Cámara de asistencia al estacionamiento*.	5
29	Módulo de control de tracción total*	15
30	Sistema de suspensión activa*	10

Ubicación: caja de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas del portón trasero	15
2	–	–
3	Iluminación adicional delantera; Control de la ventana de la puerta del conductor; Asiento(s) con ajuste eléctrico*; Sistema de control inalámbrico HomeLink®*.	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo, advertencia de colisión*	10
6	Iluminación adicional; Sensor de lluvia*	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito.	10
9	Boquilla de pulverización de la ventana trasera	15
10	Boquillas de pulverización del parabrisas	15
11	Cerradura del portón trasero	10

12	Faros traseros abatibles eléctricamente*	10
13	Bomba de combustible	20
14	Panel de control del sistema de aire acondicionado	5
15	–	–
16	Alarma, sistema de diagnóstico a bordo	5
17	Radio satelital*; Amplificador del sistema de audio.	10
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión*	5
20	Sensor del pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados*	7,5
21	–	–
22	Luces de freno	5
23	Actuador del techo corredizo*	20
24	Inmovilizador	5

Fusibles – maletero

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo).	30
2	Freno de estacionamiento eléctrico (lado derecho).	30
3	Ventana trasera calefactada	30
4	Toma de remolque 2*	15
5	Portón trasero eléctrico*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1*	40
12	–	–

Volvo XC70 (2015) – esquema del compartimento del motor

Año de fabricación: 2015.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2015) es el fusible 22 en la caja de fusibles de la guantera.

Fusibles – compartimento del motor

A – Parte superior del compartimento del motor

B – Parte delantera del compartimento del motor

C – Parte inferior del compartimento del motor

Número	Descripción	Amperaje [A]
1	Interruptor: módulo del sistema eléctrico debajo del enchufe A	50
2	Interruptor: módulo del sistema eléctrico debajo del enchufe	50
3	Interruptor: módulo del sistema eléctrico en el maletero A	60
4	Interruptor: módulo del sistema eléctrico debajo del enchufe A	60
5	Interruptor: módulo del sistema eléctrico debajo del enchufe A	60
6	–	–
7	–	–
8	Parabrisas delantero* – lado del conductor	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del aire acondicionado A	40
12	Parabrisas delantero* – lado del pasajero	40
13	Bomba ABS	40
14	Válvulas ABS	20
15	Lavafaros	20
16	Nivelación activa de faros en curva*	10
17	Módulo del sistema eléctrico (debajo del enchufe).	20
18	ABS	5
19	Fuerza de dirección regulable*	5
20	Módulo de control del motor (ECM); Engranajes; SRS.	10
21	Boquillas de lavaparabrisas calefactadas*	10
22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–

26	–	–
27	Bobinas de relé	5
28	Faros adicionales*	20
29	Bocina	15
30	Bobinas de relé; Unidad de control del motor (ECM).	10
31	Unidad de control – transmisión automática	15
32	Compresor del aire acondicionado (no aplicable a motores de 4 cilindros)	15
33	Bobinas de relé del aire acondicionado; Bobinas de relé en la zona fría del compartimento del motor para Start/Stop.	5
34	Relé de arranque A	30
35	Unidad de control del motor (motores de 4 cilindros); Bobinas de encendido (motores de 5/6 cilindros); Condensador (motores de 6 cilindros).	20
36	Unidad de control del motor (motores de 4 cilindros)	20
	Unidad de control del motor (motores de 5 y 6 cilindros)	10
37	Motores de 4 cilindros: Medidor de masa de aire; Termostato; Válvula EVAP.	10
	Motores de 5/6 cilindros: Sistema de inyección; Medidor de masa de aire (solo motores de 6 cilindros); Unidad de control del motor.	15
38	Compresor del aire acondicionado (motores de 5/6 cilindros); Válvulas del motor; Unidad de control del motor (motores de 6 cilindros); Solenoides (solo 6 cilindros sin turbo); Medidor de masa de aire (solo 6 cilindros); Sensor de nivel de aceite (solo 5 cilindros).	10
	Válvulas del motor; Bomba de aceite; Sonda lambda con calefacción central (motores de 4 cilindros).	15
39	Sensores de oxígeno calefactados delanteros y traseros (motores de 4 cilindros); Válvula EVAP (motores de 5/6 cilindros); Sensores de oxígeno calefactados (motores de 5/6 cilindros).	15
40	Bomba de aceite (transmisión automática); Calentador de bloque (motores de 5 cilindros).	10
	Bobinas de encendido (motores de 4 cilindros)	15
41	Detección de fugas de combustible (motores de 5/6 cilindros); Unidad de control de la rejilla del radiador (motores de 5 cilindros).	5
	Detección de fugas de combustible; Electroimán del aire acondicionado (motores de 4 cilindros).	7,5
42	Bomba de refrigerante (motores de 4 cilindros)	50
43	Ventilador de refrigeración	60 o 80 (4 cilindros)
		60 (5 cilindros)
44	Dirección asistida	100
* – Opción / equipamiento adicional
A – Esta posición no se utiliza en vehículos con la función opcional Start/Stop

Fusibles – guantera

Compartimento del motor fusibles A: Fusibles generales

Compartimento del motor fusibles B: Fusibles de la unidad de control

Posición: fusibles del compartimento del motor A

Número	Descripción	Amperaje [A]
1	Interruptor del sistema automático de infoentretenimiento y fusibles 16-20.	40
2	–	–
3	–	–
4	Volante calefactado*	10
5	–	–
6	–	–
7	Toma de corriente de 12 V (maletero)	15
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero.	20
11	Controles en la puerta trasera izquierda del pasajero.	20
12	Acceso sin llave*	20
13	Asiento del conductor motorizado*	20
14	Asiento delantero eléctrico del pasajero*.	20

15	–	–
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM ™*.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	Sistema de entretenimiento para los pasajeros de los asientos traseros (RSE)*	7,5
21	Panorámico eléctrico*; Iluminación de bienvenida; Sensor del sistema de aire acondicionado.	5
22	Toma de corriente de 12 V en la consola entre los asientos	15
23	Asiento trasero calefactado* (lado del pasajero).	15
24	Asiento trasero calefactado* (lado del conductor).	15
25	–	–
26	Asiento delantero del pasajero calefactado*	15
27	Asiento del conductor calefactado*	15
28	Asistente de estacionamiento*; Módulo de control del enganche de remolque*; Cámara de asistencia al estacionamiento*.	5
29	Módulo de control de tracción total*	15
30	Sistema de suspensión activa*	10

Posición: caja de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas trasero	15
2	–	–
3	Iluminación delantera adicional; Control de la ventana en la puerta del conductor; Asiento(s) con ajuste eléctrico*; Sistema de control inalámbrico HomeLInk®*.	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión*.	10
6	Iluminación adicional; Sensor de lluvia*.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito de combustible.	10
9	Lavaparabrisas trasero	15
10	Lavaparabrisas delantero	15
11	Cierre del portón trasero	10

12	Reposacabezas plegables eléctricamente*	10
13	Bomba de combustible	20
14	Panel de control del sistema de aire acondicionado	5
15	–	–
16	Alarma, sistema de diagnóstico a bordo	5
17	Radio satelital*; Amplificador del sistema de audio.	10
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión*	5
20	Sensor del pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados*.	7,5
21	–	–
22	Luces de freno	5
23	Actuador del techo corredizo*	20
24	Inmovilizador	5

Fusibles – zona de carga

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo).	30
2	Freno de estacionamiento eléctrico (lado derecho).	30
3	Ventana trasera calefactada	30
4	Toma de remolque 2*	15
5	Portón trasero eléctrico*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1*	40
12	–	–

Fusibles – zona fría del compartimento del motor (solo Start/Stop) – Opción para motores de 4 cilindros

Número	Descripción	Amperaje [A]
A1	Interruptor automático: módulo eléctrico central en el compartimento del motor.	175
A2	Interruptor automático: caja de fusibles debajo del enchufe de la guantera; módulo eléctrico central en el maletero.	175
1	–	–
2	Interruptor automático: caja de fusibles B debajo del enchufe de la guantera.	50
3	Interruptor automático: caja de fusibles A debajo del enchufe de la guantera.	60
4	Interruptor automático: caja de fusibles A debajo del enchufe de la guantera.	60
5	Interruptor automático: módulo eléctrico central en el maletero.	60
6	Ventilador del sistema de aire acondicionado	40
7	–	–
8	–	–
9	Relé del motor de arranque	30
10	Diodo interno	50
11	Batería auxiliar	70
12	Módulo eléctrico central: tensión de referencia de la batería auxiliar; punto de carga de la batería auxiliar.	15

Volvo XC70 (2016) – esquema de la caja de fusibles

Año de fabricación: 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC70 (2016) es el fusible 22 en la caja de fusibles de la guantera.

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Número	Descripción	Amperaje [A]
1	Interruptor automático: módulo eléctrico central debajo del espacio para pasajeros A.	50
2	Interruptor automático: módulo eléctrico central debajo del espacio para pasajeros.	50
3	Interruptor automático: módulo eléctrico central en el maletero A.	60
4	Interruptor automático: módulo eléctrico central debajo del espacio para pasajeros A.	60
5	Interruptor automático: módulo eléctrico central debajo del espacio para pasajeros A.	60
6	–	–
7	–	–
8	Parabrisas delantero* – lado del conductor	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado A	40
12	Parabrisas delantero* – lado del pasajero	40
13	Bomba ABS	40
14	Válvulas ABS	20
15	Rociadores de faros	20
16	Nivelación activa de faros angulares*	10
17	Módulo eléctrico central (debajo del espacio para pasajeros)	20
18	ABS	5
19	Fuerza de dirección regulable*	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Rociadores calefactados*	10
22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–

26	–	–
27	Bobinas de relé	5
28	Faros adicionales*	20
29	Bocina	15
30	Bobinas de relé; Unidad de control del motor (ECM).	10
31	Unidad de control – transmisión automática	15
32	Compresor del aire acondicionado (no aplicable a motores de 4 cilindros).	15
33	Bobinas de relé del aire acondicionado; Bobinas de relé en la zona fría del compartimento del motor para Start/Stop.	5
34	Relé del motor de arranque A	30
35	Unidad de control del motor (motores de 4 cilindros); Bobinas de encendido (motores de 5/6 cilindros); Condensador (motores de 6 cilindros).	20
36	Unidad de control del motor (motores de 4 cilindros).	20
	Unidad de control del motor (motores de 5 y 6 cilindros).	10
37	Motores de 4 cilindros: Medidor de masa de aire; Termostato; Válvula EVAP.	10
	Motores de 5/6 cilindros: Sistema de inyección; Medidor de masa de aire (solo motores de 6 cilindros); Unidad de control del motor.	15
38	Compresor del aire acondicionado (motores de 5/6 cilindros); Válvulas del motor; Unidad de control del motor (motores de 6 cilindros); Solenoides (solo 6 cilindros sin turbo); Medidor de masa de aire (solo 6 cilindros); Sensor de nivel de aceite (solo 5 cilindros).	10
	Válvulas del motor; Bomba de aceite; Sonda lambda con calefacción central (motores de 4 cilindros).	15
39	Sensores de oxígeno con calefacción delantera y trasera (motores de 4 cilindros); Válvula EVAP (motores de 5/6 cilindros); Sensores de oxígeno con calefacción (motores de 5/6 cilindros).	15
40	Bomba de aceite (transmisión automática); Calentador de bloque (motores de 5 cilindros).	10
	Bobinas de encendido (motores de 4 cilindros)	15
41	Detección de fugas de combustible (motores de 5/6 cilindros); Unidad de control de la persiana del radiador (motores de 5 cilindros).	5
	Detección de fugas de combustible; Electroimán del aire acondicionado (motores de 4 cilindros).	7,5
42	Bomba de refrigerante (motores de 4 cilindros).	50
43	Ventilador de refrigeración	60 o 80 (motores de 4 cilindros)
		60 (motores de 5 cilindros)
44	Dirección asistida	100
* – Opción / equipamiento adicional
A – Esta posición no se utiliza en vehículos con la función opcional Start/Stop

Fusibles – espacio para pasajeros

Caja de fusibles A: Fusibles generales

Caja de fusibles B: Fusibles del módulo de control

Posición: caja de fusibles A

Número	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20.	40
2	–	–
3	–	–
4	Volante calefactado*	10
5	–	–
6	–	–
7	Toma de 12 V (maletero)	15
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave*	20
13	Asiento del conductor con motor*	20
14	Asiento delantero del pasajero eléctrico*	20

15	–	–
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM™*.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Panorámico eléctrico*; Iluminación de bienvenida; Sensor del sistema de aire acondicionado.	5
22	Toma de 12 V en la consola entre los asientos	15
23	Asiento trasero calefactado* (lado del pasajero).	15
24	Asiento trasero calefactado* (lado del conductor).	15
25	–	–
26	Asiento delantero del pasajero calefactado*	15
27	Asiento del conductor calefactado*	15
28	Asistente de estacionamiento*	5
29	Módulo de control de tracción total*	15
30	Sistema de suspensión activa*	10

Posición: caja de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas trasero	15
2	–	–
3	Iluminación delantera adicional; Control de la ventana en la puerta del conductor; Asientos ajustables eléctricamente*.	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión*.	10
6	Iluminación adicional; Sensor de lluvia*; Sistema de control inalámbrico HomeLink®*	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito de combustible.	10
9	Boquilla rociadora de la ventana trasera	15
10	Boquillas rociadoras de la ventana delantera	15
11	Desactivación del portón trasero	10

12	Reposacabezas plegables eléctricamente*	10
13	Bomba de combustible	20
14	Panel de control del sistema de aire acondicionado	5
15	–	–
16	Alarma; Sistema de diagnóstico a bordo.	5
17	Radio satelital*; Amplificador del sistema de audio.	10
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión*	5
20	Sensor del pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados*.	7,5
21	–	–
22	Luces de freno	5
23	Actuador del techo corredizo*	20
24	Inmovilizador	5

Fusibles – zona de carga

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo).	30
2	Freno de estacionamiento eléctrico (lado derecho).	30
3	Ventana trasera calefactada	30
4	Toma de remolque 2*	15
5	Portón trasero eléctrico*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1*	40
12	–	–

Fusibles – zona fría del compartimento del motor (solo Start/Stop) – Opción para motores de 4 cilindros

Número	Descripción	Amperaje [A]
A1	Interruptor automático: módulo eléctrico central en el compartimento del motor.	175
A2	Interruptor automático: caja de fusibles debajo del espacio para pasajeros, módulo eléctrico central en el maletero.	175
1	–	–
2	Interruptor automático: caja de fusibles B debajo del espacio para pasajeros	50
3	Interruptor automático: caja de fusibles A debajo del espacio para pasajeros	60
4	Interruptor automático: caja de fusibles A debajo del espacio para pasajeros	60
5	Interruptor automático: módulo eléctrico central en el maletero	60
6	Ventilador del sistema de aire acondicionado	40
7	–	–
8	–	–
9	Relé del motor de arranque	30
10	Diodo interno	50
11	Batería auxiliar	70
12	Módulo eléctrico central: tensión de referencia de la batería auxiliar, punto de carga de la batería auxiliar.	15

Acerca del Volvo XC70 (2003-2016)

El Volvo XC70, fabricado entre 2003 y 2016, es un vehículo robusto y fiable que combina las características de un SUV y un familiar. Este modelo es conocido por su capacidad para manejar diversos terrenos gracias a su tracción a las cuatro ruedas y su mayor distancia al suelo. Se ofrecieron varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban suficiente potencia para una conducción dinámica. El interior del vehículo es espacioso y ofrece un alto confort para los pasajeros, estando equipado con tecnologías modernas y elementos de seguridad típicos de la marca Volvo.

Esquema de la caja de fusibles del Volvo XC70

Esta página muestra el esquema de la caja de fusibles para el modelo Volvo XC70, que es esencial para el mantenimiento y las reparaciones de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, más comúnmente debajo del salpicadero o cerca de la puerta del conductor. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los circuitos eléctricos del vehículo.
