Volvo 850 (1996-1997) – caja de fusibles
Volvo 850 (1996-1997) – diagrama de la caja de fusibles
Año de fabricación: 1996, 1997.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo 850 (1996-1997) es el fusible 30 en la caja de fusibles del compartimento del motor.

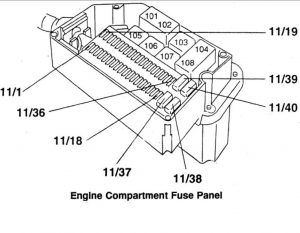

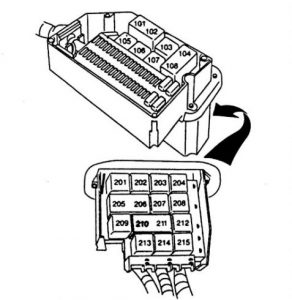

Caja de fusibles
| Posición | Descripción | Amperaje [A] |
| 1 | Inyección multipunto (MFI) LH 3.2 Encendido del distribuidor EZ 129 K (01), Motronic 4.3 / 4.4 SFI, sistema de alimentación y encendido Femx 5.2 Relé principal, sistema de alimentación Fen 5.2 (MFI) Transmisión automática |
15 |
| 2 | Bomba de combustible, alarma | 15 |
| 3 | Sensor de temperatura de los gases de escape (Japón) Iluminación interior |
10 |
| 4 | Inhibición electrónica de arranque
(inmovilizador) |
10 |
| 5 | Ventilador de 4 velocidades
(coche con recirculación) |
30 |
| 6 | Cierre centralizado. Alarma,
Relé de señalización de bloqueo Relé de la puerta del conductor (cierre centralizado en 2 etapas) |
25 |
| 7 | Radio | 15 |
| 8 | Inhibición electrónica de arranque
(inmovilizador) |
10 |
| 9 | ABS | 30 |
| 10 | Asiento trasero calefactado | 15 |
| 11 | Luneta trasera calefactada,
Espejos laterales calefactados |
30 |
| 12 | Luces de freno | 10 |
| 13 | Luces de emergencia.
Intermitentes, luces de cruce, alarma |
15 |
| 14 | ABS | 30 |
| 15 | + Barra 30 (1512) Iluminación interior, Iluminación de la guantera, Iluminación Luces de advertencia de puertas abiertas, Iluminación del maletero, Toma de diagnóstico. al sensor |
10 |
| 16 | Antena eléctrica.
Cambiador de CD. (Toma de remolque), (Accesorios) |
30 |
| 17 | Advertencia Kev | 10 |
| 18 | Faros antiniebla delanteros | 15 |
| 19 | Faros de carretera izquierdos | 15 |
| 20 | Haz de faros de carretera
(accesorios) |
15 |
| 21 | Faros de cruce izquierdos | 15 |
| 22 | Faros de cruce. derechos | 15 |
| 23 | Iluminación de estacionamiento,
iluminación de la matrícula |
10 |
| 24 | Iluminación de estacionamiento.
Sensor de apagado de fallo de bombilla |
10 |
| 25 | Faros antiniebla traseros,
Faros antiniebla traseros |
10 |
| 26 | Asientos delanteros calefactados.
Espejos exteriores eléctricos |
25 |
| 27 | Iluminación de reserva,
Intermitentes |
15 |
| 28 | Barra + 151 (15/4): Luneta trasera calefactada. Espejos calefactados laterales, Recordatorio de cinturón de seguridad, Control de crucero, Sensor de advertencia de fallo de bombilla, transmisión automática con bloqueo de cambio P, asiento trasero calefactado |
10 |
| 29 | ABS | 15 |
| 30 | Encendedor de cigarrillos | 10 |
| 31 | Ventiladores. velocidad 1-3
(coche con recirculación). Ventiladores. velocidad 1-4 (coche sin recirculación). Unidad de aire acondicionado. Recirculación |
25 |
| 32 | Radio.
cierre centralizado/alarma con mando a distancia |
10 |
| 33 | + Barra X (15/8) Control de longitud del haz. Lavalunotto trasero/Limpiaparabrisas |
15 |
| 34 | Limpiaparabrisas/pulverizador del parabrisas,
bocina Limpiaparabrisas/pulverizador |
25 |
| 35 | Iluminación de instrumentos y controles,
Iluminación del encendedor de cigarrillos techo solar |
10 |
| 36 | Tipo temprano: Reserva Tipo tardío: Sirena de alarma |
– |
Fusibles automáticos
| Posición | Descripción |
| 37 | Elevalunas eléctricos,
Techo eléctrico |
| 38 | Reserva |
| 39 | Asiento eléctrico: izquierdo |
| 40 | Asiento eléctrico: derecho |
Acerca del Volvo 850 (1996-1997)
El Volvo 850, fabricado entre 1996 y 1997, es conocido por su fiabilidad y seguridad, características distintivas del fabricante de automóviles sueco. Este modelo estaba disponible en varias versiones, incluyendo sedanes y familiares, y ofrecía diversas opciones de motor. Entre los motores más comunes se encontraban los de cinco cilindros en línea con una cilindrada de 2.0 a 2.5 litros, que proporcionaban suficiente potencia y un consumo de combustible eficiente. El Volvo 850 también estaba equipado con características de seguridad avanzadas, como ABS y airbags, lo que contribuyó a su popularidad entre los conductores que buscaban un vehículo seguro y cómodo.
Diagrama de la caja de fusibles del Volvo 850
Esta página muestra el diagrama de la caja de fusibles del Volvo 850, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo.
