Volvo C70 (1998-2013) – caja de fusibles

Volvo C70 (1998-1999) – diagrama de la caja de fusibles

Año de fabricación: 1998, 1999.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo C70 (1998-1999) es el fusible 11C/30 en la caja de fusibles del compartimento del motor.

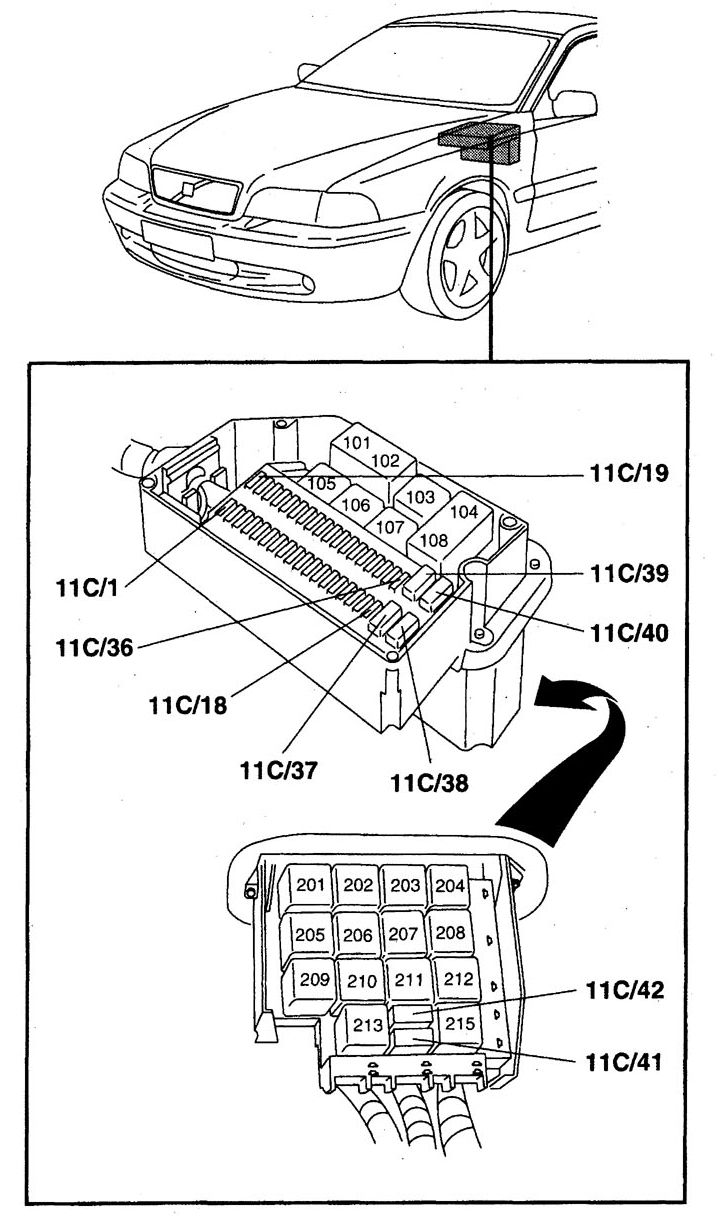

Bloque eléctrico central

Volvo C70 – diagrama de la caja de fusibles – bloque eléctrico central

N.º	Descripción	Amperaje [A]
11C / 1	–	–
11C / 2	Cierre centralizado, módulo de control de alarma antirrobo, Interruptor de modo AW 50-42, módulo de control RTI	10
11C / 3	Módulo de control ABS	10
11C / 4	Inmovilizador	10
11C / 5	Aire acondicionado, Conector de enlace de datos (DLC)	15
11C / 6	Módulo de control de cierre centralizado, alarma antirrobo, sirena de alarma, sensor de movimiento (S70/V70)	20
11C / 7	Radio, Amplificador	15
11C / 8	Inmovilizador, panel de instrumentos conectado, interruptor de luces	15
11C / 9	Asiento trasero calefactado (S70/V70), Amplificador (C70)	20
11C / 10	Llave de encendido	15
11C / 11	Bombilla de freno (stop)	10
11C / 12	Calentador de líquido refrigerante del motor (diésel), Amplificador (C70)	20
11C / 13	Intermitentes, Luz intermitente de señal de emergencia, Bombilla intermitente del faro, Módulo de control de cierre centralizado, alarma antirrobo, Cierre centralizado a distancia, alarma antirrobo, Sensor de rotura de cristal	15
11C / 14	Ventana trasera calefactada, Espejos laterales calefactados	30
11C / 15	Iluminación de bienvenida, Iluminación de la guantera, iluminación adicional del espacio para los pies, bombillas de advertencia de puerta abierta, iluminación del maletero, recordatorio del cinturón de seguridad, módulo de control RTI, reproductor de CD RTI, pantalla RTI	10
11C / 16	Antena de alimentación, Reproductor de CD, Conector de salida del remolque (S70/V70), Accesorios, Enganche de remolque (C70)	30
11C / 17	Faros antiniebla delanteros	20

11C / 18	Advertencia de llave, Cierre centralizado, unidad de control de alarma antirrobo	10
11C / 19	Faro de luz de cruce izquierdo, Accesorios	15
11C / 20	Faro de luz de cruce derecho, Bombilla de advertencia de faros de luz de cruce	15
11C / 21	Faro de luz de carretera izquierdo	15
11C / 22	Faro de luz de carretera derecho	15
11C / 23	Luces de estacionamiento, bombilla trasera, Iluminación de la matrícula	10
11C / 24	Luces de estacionamiento, bombilla trasera, sensor de advertencia de fallo de bombilla	10
11C / 25	Luz antiniebla trasera, bombilla de control de luces antiniebla traseras	10
11C / 26	Interruptor de luces	15
11C / 27	Bombilla de luz de marcha atrás (marcha atrás), intermitente	15
11C / 28	Asientos calefactados, Asiento trasero calefactado (S70 / V70)	25
11C / 29	Banda 15 (15/4): espejos laterales calefactados, recordatorio del cinturón de seguridad, control de crucero, sensor de advertencia de fallo de bombilla, sirena de alarma, bloqueo de la transmisión, sensor de temperatura de los gases de escape, calentador de líquido refrigerante del motor (diésel), enganche de remolque (C70)	10
11C / 30	Encendedor de cigarrillos/toma de 12V delantera, módulo de control RTI, reproductor de CD RTI, pantalla RTI	15
11C / 31	Control de aire acondicionado	25
11C / 32	Radio / amplificador	10
11C / 33	Banda X (15/8): Ajuste de ancho de haz, limpiaparabrisas/lavaparabrisas trasero	15
11C / 34	Bocina, Limpiaparabrisas/lavaparabrisas delantero, Limpiaparabrisas/lavaparabrisas del faro, Bocina	25
11C / 35	Iluminación de intermitentes y panel de control, iluminación del cenicero, techo eléctrico, espejo retrovisor (C70)	10
11C / 36	Encendedor de cigarrillos / toma de 12 V trasera, asientos eléctricos	15

Número	Descripción
11C / 37	Elevalunas eléctricos, techo eléctrico, espejos laterales eléctricos (no CONV), espejos laterales plegables eléctricos (no CONV), deshumidificación trasera y espejos laterales calefactados eléctricos (no CONV)
11C / 38	Elevalunas eléctricos (C70)
11C / 39	Asientos eléctricos (LH)
11C / 40	Asientos eléctricos (AH)
11C / 41	Actuador – techo blando (CONV)
11C / 42	Techo blando (CONV)

Relés

posición	descripción
15	ventilador de refrigeración eléctrico
16	–
17	arranque
18	aire acondicionado

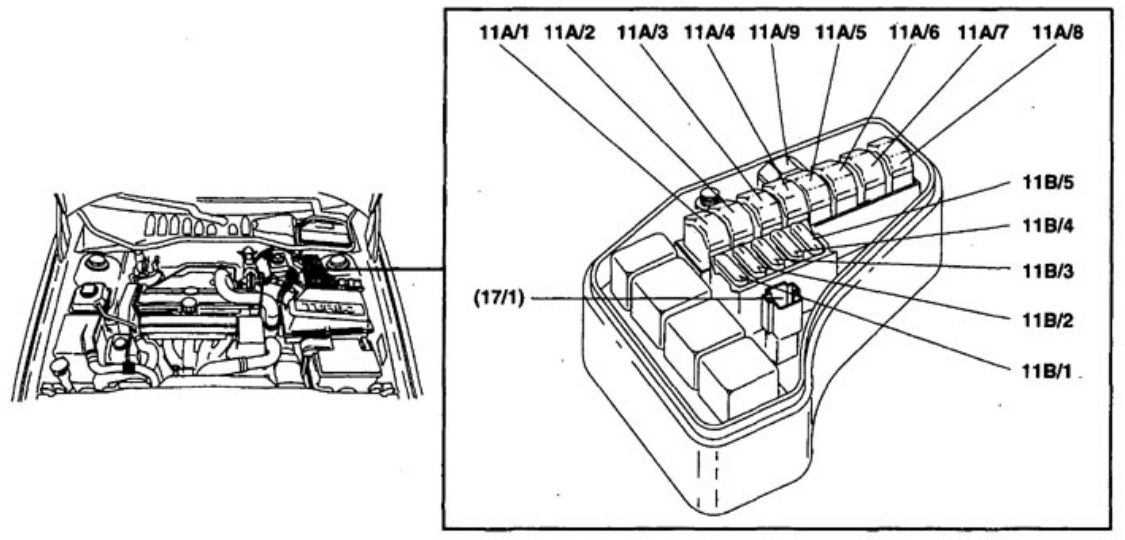

Caja de fusibles / relé del compartimento del motor

Número	Descripción	[A]
11A / 1	Ventilador de refrigeración del motor (FC)	60
11A / 2	Fusibles 11 C / 26 · 29 a través del relé de sobrecarga 151_t Fusibles 11 C / 33-37 a través del relé de sobrecarga X	50
11A / 3	Arranque, bomba de inyección aire secundario (PAIR), calentador de aceite diésel conector de refrigerante	50
11A / 4	Módulo de control ABS	50
11A / 5	Relé principal del faro sensor de fallo de bombilla de advertencia	50
11A / 6	Fusibles 11 C / 5-10	60
11A / 7	Fusibles 11 C / 11-17 y fusibles 11C / 39-40	50
11A / 8	Fusible 11 B / 1, fusibles 11B / 2-5 a través de relé principal del sistema de inyección de combustible	60
11A / 9	Bujías incandescentes 1-5 a través de relé de bujías incandescentes (motores diésel)	80
11B / 1	Llave de encendido, módulo de control del motor (ECM), módulo de control AW 50-42, relé principal del sistema de inyección de combustible (Motronic 4.3 / 4.4)	10
11B / 2	Módulo de control del motor (ECM), inyectores, válvula de control de aire de ralentí (IAC), sensor de flujo de aire (MAF), bomba de inyección de combustible (diésel), válvula de distribución de inyección (diésel)	10
11B / 3	Bomba de combustible (FP), módulo de descarga de encendido (IDM) y bobina de encendido, relé de bujías incandescentes (diésel), Bujías incandescentes de refrigerante (diésel), Válvula de control del turbocompresor (TC) (diésel), Convertidor EGR (diésel), Calentamiento de aire antes de la inyección a través de resistencia PTC (diésel)	20 (15 diésel)
11B / 4	Módulo de control AW 50-42	10
11B / 5	Relé de aire acondicionado (A/C), sensor de oxígeno calentado (H02S) delantero, sensor de oxígeno calentado trasero, válvula de purga del depósito (CP), sistema de inyección de aire secundario válvula solenoide (PAIR), válvula de cierre del absorbedor de vapores de combustible EVAP, relé de botón de aire secundario bomba del sistema de inyección (PAIR), válvula de control del turbocompresor (TC), resistencia PTC de calentamiento de aire	10

Volvo C70 (2001) – diagrama de la caja de fusibles

Año de fabricación: 2001.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC90 (2003) es el fusible 30 en la caja de fusibles (adicional).

Relé / caja de fusibles principal

La caja de fusibles se encuentra en el compartimento del motor.

Relés

Posición	Descripción
15	Ventilador de refrigeración eléctrico
16	–
17	Motor de arranque
18	Aire acondicionado

Fusibles en el relé / caja de fusibles (fusibles del sistema principal)

Posición	Descripción	Amperaje [A]
1	Ventilador de refrigeración eléctrico	60
2	Fusibles en la caja de fusibles adicional	50
3	Motor de arranque	50
4	ABS, STC	50
5	Faros	50
6	Fusibles en la caja de fusibles adicional	60
7	Fusibles en la caja de fusibles adicional	50
8	Módulos de control – motor / transmisión automática	60
9	–	–
10	Llave de encendido, Módulos de control – motor / transmisión automática	10
11	Relé de aire acondicionado, sistema de combustible	15
12	Bomba de combustible, inyectores de combustible, módulo de control del motor	15
13	Sistema de encendido	15
14	Sistema de emisiones	20

Fusibles (caja de fusibles adicional)

Posición	Descripción	Amperajes [A]
1	Válvula solenoide del interruptor de apertura del maletero	10
2	Faro antiniebla trasero, conectores del remolque	10
3	Cierre centralizado	10
4	Inmovilizador, ABS, bloqueo de la transmisión	10
5	Sistemas de aire acondicionado, diagnóstico a bordo OBDII	15
6	Cierre centralizado	20
7	Sistema de audio	15
8	Inmovilizador, ordenador de a bordo, interruptor de luces	15
9	Amplificador – sistema de audio	30
10	Cierre centralizado a distancia	10
11	Luces de freno	10
12	Sistema de audio	30
13	Luces de emergencia, luces delanteras, cierre centralizado a distancia	15
14	Ventana trasera y espejos laterales calefactados	40
15	Luces adicionales, luces de advertencia de puerta abierta, iluminación del maletero, recordatorio del cinturón de seguridad, iluminación de la guantera, iluminación del espejo en el compartimento del pasajero	10
16	Antena alimentada, conector eléctrico para remolque, accesorios	30
17	Faros antiniebla delanteros	20
18	Recordatorio de llave, relé de faros	10
19	Faro de luz de cruce izquierdo, accesorios	15
20	Faro de luz de cruce derecho, luz indicadora de faros de luz de cruce	15

21	Faro de luz de carretera izquierdo	15
22	Faro de luz de carretera derecho	15
23	Luces de posición delanteras / traseras izquierdas, luz trasera izquierda, iluminación de la matrícula, conectores del remolque	10
24	Luces de posición delanteras / traseras derechas, luz trasera derecha, conectores del remolque	10
25	–	–
26	Interruptor de luces	15
27	Luces de marcha atrás, intermitentes	15
28	Asientos delanteros calefactados (algunos modelos)	25
29	Ventana trasera calefactada, bloqueo de la transmisión, recordatorio del cinturón de seguridad, control de crucero, espejos laterales calefactados, sensor de fallo de bombilla, accesorios	10
30	Toma adicional de 12 V presente.	15
31	Sistemas de aire acondicionado con ventilador en el compartimento del pasajero	25
32	Sistema de audio, ECC, techo practicable, iluminación de instrumentos	10
33	–	–
34	Limpiaparabrisas / lavaparabrisas delantero, bocina	25
35	Accesorios, techo solar, iluminación del espejo en la cabina del conductor, iluminación adicional, función de atenuación automática del espejo	10
36	Recordatorio del cinturón de seguridad	15
37	Elevalunas eléctricos, techo eléctrico, espejos eléctricos	AUT / CB **
38	–	–
39	Asiento eléctrico (lado del conductor)	AUT / CB **
40	Asiento eléctrico (lado del pasajero)	AUT / CB **
* Algunos de los dispositivos / sistemas mencionados pueden estar disponibles solo en algunos modelos. ** Este es un interruptor automático automático ubicado en la caja de fusibles y generalmente no requiere reemplazo.

Volvo C70 (2002) – diagrama de la caja de fusibles

Año de fabricación: 2002.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo C70 (2002) es el fusible 30 en la caja de fusibles (adicional).

Relé / caja de fusibles principal

La caja de fusibles se encuentra en el compartimento del motor.

Relés

Posición	Descripción
15	Ventilador de refrigeración eléctrico
16	–
17	Motor de arranque
18	Aire acondicionado

Fusibles en el relé / caja de fusibles principal (fusibles del sistema principal)

Posición	Descripción	Amperajes [A]
1	Ventilador de refrigeración eléctrico	60
2	Fusibles en la caja de fusibles	50
3	Motor de arranque	50
4	ABS	50
5	Faros	50
6	Fusibles en la caja de fusibles	60
7	Fusibles en la caja de fusibles	50
8	Módulos de control – motor / transmisión automática	60
9	Elevalunas eléctricos izquierdo / derecho **	60
10	Llave de encendido, Módulos de control – motor / transmisión automática	10
11	Relé de aire acondicionado, sistema de combustible	15
12	Bomba de combustible, inyectores de combustible, módulo de control del motor	15
13	Sistema de encendido	15
14	Sistema de emisiones	20
* Algunos de los dispositivos / sistemas mencionados pueden estar disponibles solo en algunos modelos. ** Se aplica solo al C70 Convertible.

Fusibles (caja de fusibles adicional)

Posición	Funcionamiento	Amperajes [A]
1	Cierre del maletero	10
2	Faro antiniebla trasero / luz indicadora	10
3	Cierre centralizado	10
4	Inmovilizador, ABS, bloqueo de la transmisión	10
5	Sistemas de aire acondicionado, diagnóstico a bordo OBDII	15
6	Cierre centralizado	20
7	Sistema de audio	15
8	Inmovilizador, ordenador de a bordo, interruptor de luces	15
9	Amplificador – sistema de audio	30
10	Cierre centralizado a distancia	10
11	Luces de freno	10
12	Amplificador – sistema de audio	30
13	Luces de emergencia, luces delanteras	15
14	Ventana trasera y espejos laterales calefactados	40
15	Luces adicionales, luces de advertencia de puerta abierta, maletero, recordatorio del cinturón de seguridad, iluminación de la guantera, elevalunas eléctricos	10
16	Antena alimentada, toma de corriente para remolque, accesorios, cambiador de CD (opcional)	30
17	Faros antiniebla delanteros	20
18	Recordatorio de llave	10
19	Faro de luz de cruce izquierdo, accesorios	15
20	Faro de luz de cruce derecho, luz indicadora de faros de luz de cruce	15
21	Faro de luz de carretera izquierdo	15

22	Faro de luz de carretera derecho	15
23	Luces de posición, traseras, iluminación de la matrícula	10
24	Luces de posición, traseras	10
25	–	–
26	Interruptor de faros	15
27	Luces de marcha atrás, intermitentes	15
28	Asientos delanteros calefactados (algunos modelos)	25
29	Ventana trasera / espejos exteriores calefactados, bloqueo de la transmisión, recordatorio del cinturón de seguridad, control de crucero, sensor de fallo de bombilla, toma de corriente para remolque, capota convertible eléctrica	10
30	Toma adicional de 12 V (delantera)	15
31	Sistema de aire acondicionado	25
32	Sistema de audio, techo plegable, desactivación de antena / cubierta del maletero, iluminación de instrumentos, sistema de aire acondicionado	10
33	–	–
34	Limpiaparabrisas / lavaparabrisas delantero / proyector, bocina	25
35	Iluminación de instrumentos, accesorios, timbre superior plegable, elevalunas / espejos eléctricos, espejos auto-oscurecibles (opcional)	10
36	Asientos eléctricos, bloqueo de cinturones de seguridad	15
37	Elevalunas eléctricos (lado del pasajero)	AUT / CB **
38	Elevalunas eléctricos (lado del conductor)	AUT / CB **
39	Asiento eléctrico (lado del conductor)	AUT / CB **
40	Asiento eléctrico (lado del pasajero)	AUT / CB **
41	Techo plegable eléctrico	AUT / CB ***
42	Techo plegable eléctrico	AUT / CB ***
* Algunos de los dispositivos / sistemas mencionados pueden estar disponibles solo en algunos modelos. ** Este es un interruptor automático automático ubicado en la caja de fusibles y generalmente no requiere reemplazo. *** Estos interruptores automáticos se encuentran en la unidad de control.

Volvo C70 (2003 – 2005) – diagrama de la caja de fusibles

Año de fabricación: 2003, 2004, 2005.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo C70 (2003-2005) es el fusible 30 en la caja de fusibles.

Relé / caja de fusibles principal

La caja de fusibles se encuentra en el compartimento del motor.

Relés

Número	Descripción
15	Ventilador de refrigeración eléctrico
16	–
17	Motor de arranque
18	Aire acondicionado

Fusibles y relés en la caja de fusibles principal

Número	Descripción	Amperios [A]
1	Ventilador de refrigeración eléctrico	60
2)	Fusibles en la caja de fusibles adicional	50
3)	Motor de arranque	50
4	ABS, STC	50
5	Faros	50
6	Fusibles en la caja de fusibles adicional	60
7	Fusibles en la caja de fusibles adicional	50
8	Módulos de control – motor, transmisión automática	60
9	Elevalunas eléctricos izquierdo / derecho	60
10	Interruptor de encendido, módulos de control – motor, transmisión automática	10
11	Relé de aire acondicionado, sistema de combustible	15
12	Bomba de combustible, inyectores de combustible, módulo de control del motor	15
13	Sistema de encendido	15
14	Sistema de emisiones	20

Fusibles (caja de fusibles adicional)

Número	Descripción	Amperios [A]
1	Válvula solenoide del interruptor de apertura del maletero	10
2)	Luz antiniebla trasera, conexiones del remolque	10
3)	Sistema de cierre centralizado	10
4	Inmovilizador; ABS; Shiftlock.	10
5	Sistema de aire acondicionado; Diagnóstico OBDII a bordo.	15
6	Sistema de cierre centralizado	20
7	Sistema de audio	15
8	Inmovilizador; Ordenador de a bordo; Interruptor de faros.	15
9	Amplificador – sistema de audio	30
10	Sistema de apertura remota del vehículo sin llave	10
11	Luces de freno	10
12	Sistema de audio	30
13	Luces de emergencia; Luces intermitentes; Cierre centralizado; Intermitentes.	15
14	Ventana trasera y espejos laterales calefactados	40
15	Iluminación adicional, luces de advertencia de puertas abiertas, maletero, recordatorio del cinturón de seguridad, luz de la guantera, elevalunas eléctricos	10
16	Antena alimentada, toma de corriente para remolque, accesorios, cambiador de CD (opcional)	30
17	Faros antiniebla delanteros	20
18	Recordatorio de llave, relé de faros	10
19	Faro de luz de cruce izquierdo, accesorios	15
20	Faro de luz de cruce derecho, luz de carretera	15
21	Faro de luz de cruce izquierdo	15

22	Faro de luz de cruce derecho	15
23	Luces de posición delanteras / traseras izquierdas, luz trasera izquierda, luces de matrícula, enganches de remolque	10
24	Luces de posición delanteras / traseras derechas, luz trasera derecha, luces de matrícula, enganches de remolque	10
25	–	–
26	Interruptor de luces	15
27	Luces de marcha atrás, intermitentes	15
28	Asientos delanteros calefactados (algunos modelos)	25
29	Ventanas traseras calefactadas, espejos laterales, bloqueo de la transmisión, recordatorio del cinturón de seguridad, control de crucero, sensor de fallo de bombilla, toma de corriente del enganche de remolque, techo plegable eléctrico	10
30	Toma auxiliar de 12 voltios	15
31	Sistemas de ventilación y aire acondicionado en el compartimento del pasajero	25
32	Sistema de audio, ECC, convertible, desactivación de la cubierta del maletero, iluminación de instrumentos	10
33	–	–
34	Limpiaparabrisas / lavaparabrisas de faros, bocina	25
35	Accesorios, techo plegable, iluminación de espejos del conductor, iluminación adicional, función de atenuación automática del espejo (opcional)	10
36	Airbag SRS	15
37	Elevalunas eléctricos, espejos eléctricos	AUT / CB **
38	–	AUT / CB **
39	Asiento eléctrico (lado del conductor)	AUT / CB **
40	Asiento eléctrico (lado del pasajero)	AUT / CB **
41	Asiento eléctrico (lado del conductor)	AUT / CB ***
42	Asiento eléctrico (lado del pasajero)	AUT / CB ***
* Algunos de los dispositivos / sistemas mencionados pueden estar disponibles solo en algunos modelos.** Este es un interruptor automático automático ubicado en la caja de fusibles y generalmente no requiere reemplazo. *** Estos interruptores se encuentran en la unidad de control.

Volvo C70 mk2 (2006-2008) – diagrama de la caja de fusibles

Año de fabricación: 2006, 2007, 2008.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo C70 (2006-2008) es el fusible 45 en la caja de fusibles de la cabina.

Caja de fusibles en el compartimento del motor

Fusible	Descripción	Amperajes [A]
1	Ventilador de refrigeración (radiador)	50
2	Dirección asistida	80
3	Alimentación para la caja de fusibles en la cabina	60
4	Alimentación para la caja de fusibles en la cabina	60
5	No se utiliza	–
6	No se utiliza	–
7	Bomba ABS	30
8	Válvulas ABS	20
9	Funciones del motor	30
10	Ventilador del sistema de aire acondicionado	40
11	Limpiaparabrisas de faros, cubierta de techo rígido plegable, compartimentos cerrables	20
12	Alimentación para la ventana trasera calefactada	30
13	Relé del motor de arranque	30
14	Conector del remolque	40
15	Mesa plegable de cristal	30
16	Alimentación para el sistema de audio	40
17	Limpiaparabrisas	30

18	Alimentación para la caja de fusibles en la cabina	40
19	No se utiliza	–
20	Bocina	15
21	No se utiliza	20
22	Subwoofer	25
23	Módulo de control del motor ECM (gasolina 5 cilindros), transmisión (TCM)	10
24	No se utiliza	20
25	No se utiliza	–
26	Llave de arranque	15
27	Compresor de aire acondicionado	10
28	No se utiliza	–
29	Faros antiniebla delanteros (opcional)	15
30	No se utiliza	3
31	No se utiliza	–
32	Inyectores de combustible	10
33	Sonda lambda calefactada, bomba de vacío	20
34	Bobina de encendido, sensor de presión de la unidad de control del aire acondicionado	10
35	Válvulas del sensor del motor, relé del aire acondicionado, elemento PTC de la trampa de aceite, filtro de carbón, sensor de flujo de aire	15
36	Módulo de control del motor (ECM), sensor de la mariposa	10

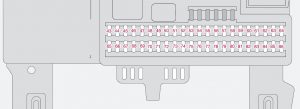

Caja de fusibles en la cabina

La caja de fusibles en la cabina se encuentra debajo del espacio para los pasajeros.

Fusible	Descripción	Amperajes [A]
37	No se utiliza	–
38	No se utiliza	–
39	No se utiliza	–
40	No se utiliza	–
41	No se utiliza	–
42	No se utiliza	–
43	Sistema de audio, sistema de navegación Volvo (opcional)	15
44	Sistema de retención adicional (SRS), unidad de control del motor	10
45	Toma de 12 V en la cabina	15
46	Iluminación – guantera, salpicadero y espacio para los pies	5
47	Iluminación interior	5
48	Limpiaparabrisas delantero	15
49	Sistema de retención adicional (SRS), sensor de peso del pasajero (OWS)	10
50	No se utiliza	–
51	Relé del filtro de combustible	10
52	Unidad de control de la transmisión (TCM), sistema ABS	5
53	Dirección asistida	10
54	Asistente de estacionamiento (opcional), faros Bi-Xenon® (opcional)	10
55	No se utiliza	–
56	Mando a distancia del sistema de navegación Volvo (opcional), unidad de control de la sirena de advertencia	10
57	Toma de diagnóstico integrada, interruptor de luces de freno	15
58	Faro derecho, relé de luces auxiliares	7,5
59	Faro izquierdo	7,5
60	Asiento del conductor calefactado (opcional)	15

61	Asiento del pasajero calefactado (opcional)	15
62	No se utiliza	–
63	Elevalunas eléctrico trasero del pasajero	20
64	Luces de control de la cerradura en los paneles de las puertas, sistema de navegación Volvo (opcional)	5
65	Sistema de amplificación	5
66	Módulo de control del sistema de audio (ICM), sistema de aire acondicionado	10
67	No se utiliza	–
68	Control de crucero	5
69	Sistema de aire acondicionado, sensor de lluvia (opcional), botón BLIS (opcional)	5
70	No se utiliza	–
71	No se utiliza	–
72	No se utiliza	–
73	Iluminación del techo delantero	5
74	Relé de la bomba de combustible	15
75	No se utiliza	–
76	No se utiliza	–
77	Toma de 12 V en el maletero, módulo de control de accesorios (AEM)	15
78	No se utiliza	–
79	Luces de marcha atrás	5
80	No se utiliza	–
81	Elevalunas eléctrico – lado trasero del conductor	20
82	Elevalunas eléctrico y cerradura de puerta – puerta delantera del pasajero	25
83	Elevalunas eléctrico y cerradura de puerta – puerta delantera del conductor	25
84	Asiento del pasajero con accionamiento eléctrico (opcional)	25
85	Asiento del conductor con accionamiento eléctrico (opcional)	25
86	Relé de iluminación interior, iluminación del maletero, asientos eléctricos	5

Volvo C70 mk2 (2009) – diagrama de la caja de fusibles

Año de fabricación: 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo C70 (2009) es el fusible 45 en la caja de fusibles de la cabina.

Caja de fusibles en el compartimento del motor

Fusible	Descripción	Amperajes [A]
1	Ventilador del refrigerante	50
2	Dirección asistida (excepto motor de 1,6 litros)	80
3	Alimentación a la caja de fusibles en la cabina	60
4	Alimentación a la caja de fusibles en la cabina	60
5	Elemento de aire acondicionado, calentador PTC adicional *	80
6	Bujía de encendido (motor diésel)	70
7	Bomba ABS	30
8	Válvulas ABS	20
9	Funciones del motor	30
10	Ventilador	40
11	Lavaparabrisas de faros, techo eléctrico, guantera con cerradura y maletero para esquís	20
12	Alimentación de la ventana trasera calefactada	30
13	Relé del motor de arranque	30
14	Cableado del remolque *	40
15	Techo eléctrico	30
16	Alimentación al sistema de infoentretenimiento	40
17	Limpiaparabrisas	30

18	Alimentación a la caja de fusibles en la cabina	40
19	Reserva	–
20	Bocina	15
21	Calentador de combustible adicional, calentador de cabina	20
22	Subwoofer	25
23	Módulo de control del motor ECM (gasolina 5 cilindros), transmisión (TCM)	10
24	Filtro de combustible calefactado, separador de aceite con elemento PTC (diésel)	20
25	Reserva	–
26	Llave de encendido	15
27	Compresor de aire acondicionado	10
28	Reserva	–
29	Faros antiniebla delanteros	15
30	Módulo de control del motor ECM (diésel 4 cilindros)	3
31	Reserva	–
32	Inyectores (gasolina), sensor de flujo de aire y control del turbocompresor (diésel)	10
33	Sonda lambda, bomba de vacío (gasolina), módulo de control del motor ECM (diésel)	20
34	Interruptor de presión, sistema de aire acondicionado, bobinas de encendido (gasolina), bujías de encendido y sistema de control de emisiones EGR (diésel)	10
35	Sensores del motor para válvulas, relé de bobina, elemento PTC del aire acondicionado, separador de aceite (gasolina), módulo de control del motor ECM (diésel), depósito (gasolina), sensor de flujo de aire MAF (gasolina)	15
36	Módulo de control del motor ECM (motor diésel no de 5 cilindros), sensor de posición del pedal del acelerador, sonda lambda (diésel)	10

Caja de fusibles en la cabina

La caja de fusibles en la cabina se encuentra debajo del espacio para los pasajeros.

Fusible	Descripción	Amperaje [A]
37	No se utiliza	–
38	No se utiliza	–
39	No se utiliza	–
40	No se utiliza	–
41	No se utiliza	–
42	No se utiliza	–
43	Teléfono, sistema de audio, RTI (opcional)	15
44	Sistema SRS, módulo de control del motor ECM (5 cilindros)	10
45	Toma de corriente eléctrica, cabina	15
46	Cabina, compartimento de pasajeros e iluminación adicional	5
47	Iluminación interior	5
48	Sistema de pulverización	15
49	Sistema SRS	10
50	Reserva	–
51	Calefacción adicional de la cabina, relé del filtro de combustible, calefacción	10
52	Módulo de control de la transmisión (TCM), sistema ABS	5
53	Servodirección	10
54	Asistencia al estacionamiento, Bi-Xenon? *	10
55	Módulo de control sin llave	–
56	Módulo de control remoto, módulo de control de la sirena	10
57	Conector de enlace de datos (DLC), interruptor de luces de freno	15
58	Faro de luz de cruce (derecho), bobina de relé para luces auxiliares	7,5
59	Faros de luz de cruce (izquierdos)	7,5
60	Calefacción del asiento (lado del conductor)	15

61	Calefacción del asiento (lado del pasajero)	15
62	Reserva	–
63	Alimentación, elevalunas eléctrico, trasero derecho	20
64	Bombilla para la cerradura de la puerta, RTI	5
65	Sistema de infoentretenimiento	5
66	Módulo de control de infoentretenimiento (ICM), aire acondicionado	10
67	Reserva	–
68	Control de crucero	5
69	Sistema de aire acondicionado, sensor de lluvia *, botón BLIS *	5
70	Reserva	–
71	Reserva	–
72	Reserva	–
73	Consola superior de iluminación interior (OHC), recordatorio del cinturón de seguridad en los asientos traseros	5
74	Relé de la bomba de combustible	15
75	Reserva	–
76	Reserva	–
77	Toma de corriente eléctrica en el maletero, módulo electrónico adicional (AEM)	15
78	Reserva	–
79	Iluminación de marcha atrás	5
80	Reserva	–
81	Alimentación, elevalunas eléctrico, trasero izquierdo	20
82	Alimentación, elevalunas eléctrico y puerta, delantero derecho	25
83	Alimentación, elevalunas eléctrico y puerta, delantero izquierdo	25
84	Asiento del pasajero con accionamiento eléctrico	25
85	Asiento del conductor con accionamiento eléctrico	25
86	Relé de iluminación interior, iluminación del maletero, asientos eléctricos	5

Volvo C70 mk2 (2010-2013) – diagrama de la caja de fusibles

Año de fabricación: 2010, 2011, 2012, 2013.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo C70 (2010-2013) es el fusible 45 en la caja de fusibles del compartimento de pasajeros.

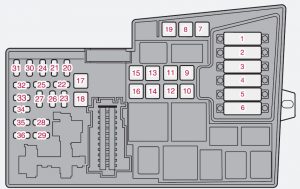

Caja de fusibles en el compartimento del motor

Fusible	Descripción	Amperajes [A]
1	Ventilador del radiador	50
2	Servodirección	80
3	Alimentación para la caja de fusibles en el compartimento de pasajeros	60
4	Alimentación para la caja de fusibles en el compartimento de pasajeros	60
5	Elemento, unidad de aire acondicionado	80
6	No se utiliza	–
7	Bomba ABS	30
8	Válvulas ABS	20
9	Funciones del motor	30
10	Ventilador del sistema de aire acondicionado	40
11	Lavaparabrisas, ventilador del aire acondicionado, cubierta de techo rígido plegable	20
12	Calefacción de la ventana trasera	30
13	Relé del motor de arranque	30
14	Conector del remolque (accesorio)	40
15	Cubierta de techo rígido plegable	30
16	Alimentación para el sistema de audio	40
17	Limpiaparabrisas	30

18	Alimentación para la caja de fusibles en el compartimento de pasajeros	40
19	No se utiliza	–
20	Bocina	15
21	No se utiliza	–
22	Subwoofer	25
23	Módulo de control del motor (ECM) / módulo de control de la transmisión (TCM)	10
24	No se utiliza	–
25	No se utiliza	–
26	Llave de arranque	15
27	Compresor de aire acondicionado	10
28	No se utiliza	–
29	Faros antiniebla delanteros *	15
30	No se utiliza	–
31	No se utiliza	–
32	Inyectores de combustible	10
33	Sonda lambda calefactada, bomba de vacío	20
34	Bobinas de encendido, sensor de presión de la unidad de aire acondicionado	10
35	Válvulas del sensor del motor, relé del aire acondicionado, bobina del relé, trampa de aceite del elemento PTC, depósito, medidor de masa de aire	15
36	Módulo de control del motor (ECM), sensor de la mariposa	10

Caja de fusibles en el compartimento de pasajeros

La caja de fusibles en el compartimento de pasajeros se encuentra debajo del compartimento del motor.

Fusible	Descripción	Amperajes [A]
37	No se utiliza	–
38	No se utiliza	–
39	No se utiliza	–
40	No se utiliza	–
41	No se utiliza	–
42	No se utiliza	–
43	Sistema de audio, Bluetooth, sistema de navegación Volvo *	15
44	Sistema de retención adicional (SRS), módulo de control del motor	10
45	Toma de 12 V en el compartimento de pasajeros	15
46	Iluminación – guantera, salpicadero y espacio para los pies	5
47	Iluminación interior	5
48	Lavaparabrisas delantero	15
49	Sistema de retención adicional (SRS), sensor de peso del pasajero (OWS)	10
50	No se utiliza	–
51	Relé del filtro de combustible	10
52	Módulo de control de la transmisión (TCM), ABS	5
53	Servodirección	10
54	Asistente de estacionamiento *, luces de giro activas *	10
55	No se utiliza	–
56	Módulo de control remoto del sistema de navegación Volvo, módulo de control de la sirena de advertencia	10
57	Toma de diagnóstico integrada, interruptor de luces de freno	15
58	Faro delantero derecho, relé de luces auxiliares	7,5
59	Faro delantero izquierdo	7,5
60	Asiento del conductor calefactado *	15

61	Asiento del pasajero calefactado *	15
62	No se utiliza	–
63	Elevalunas eléctrico – lado trasero del pasajero	20
64	SiriusXM? Radio satelital*	5
65	Sistema de amplificación	5
66	Módulo de control del sistema de audio (ICM), sistema de aire acondicionado	10
67	No se utiliza	–
68	Control de crucero	5
69	Sistema de aire acondicionado, sensor de lluvia *, botón BLIS *	5
70	No se utiliza	–
71	No se utiliza	–
72	No se utiliza	–
73	Iluminación del techo delantero	5
74	Relé de la bomba de combustible	15
75	No se utiliza	–
76	No se utiliza	–
77	Toma de 12 V en el maletero Módulo de control de accesorios (AEM)	15
78	No se utiliza	–
79	Luces de marcha atrás	5
80	No se utiliza	–
81	Elevalunas eléctrico – lado trasero del conductor	20
82	Elevalunas eléctrico – puerta lateral del pasajero	25
83	Elevalunas eléctrico y cerradura de puerta – puerta delantera del conductor	25
84	Asiento del pasajero con accionamiento eléctrico	25
85	Asiento del conductor con accionamiento eléctrico	25
86	Relé de iluminación interior, iluminación del maletero, asientos eléctricos	5

Acerca del Volvo C70 (1998-2013)

El Volvo C70, fabricado entre 1998 y 2013, es un elegante coupé y descapotable que combina la calidad sueca con un diseño lujoso. Este modelo es conocido por su conducción cómoda y su alto nivel de seguridad, lo que es típico de la marca Volvo. El C70 estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían diferentes niveles de rendimiento. El interior del vehículo está equipado con materiales de alta calidad y tecnologías modernas, lo que lo convierte en un vehículo ideal para aquellos que buscan confort y estilo.

Diagrama de la caja de fusibles del Volvo C70

Esta página muestra el diagrama de la caja de fusibles para el modelo Volvo C70, que es esencial para identificar y reemplazar los fusibles. En este vehículo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del vehículo, por lo que es importante conocer su disposición y funciones.
