Renault Trafic III (2015-2022) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Renault Trafic III (2015–2022), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).
Renault Trafic III (2015-2019) – esquema de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019.
Fusibles del encendedor de cigarrillos (toma de corriente): # 34 (2015-2016) o # 31 (2017) (encendedor de cigarrillos, toma de accesorios), # 41 (2015-2016) o # 38 (2017) (toma de accesorios en el habitáculo) y # 43 (2015-2016) o # 40 (2017) (toma de accesorios trasera) en la caja de fusibles del salpicadero.
La caja de fusibles se encuentra detrás de la guantera, debajo y a la izquierda del volante.
2015, 2016
Asignación de fusibles (2015, 2016)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| 1 | + inyección de urea de la batería |
| 2 | + batería para vehículos con tarjeta RENAULT |
| 3 | Carga APC para vehículo con tarjeta RENAULT |
| 4 | Calefacción |
| 5 | Ajuste |
| 6 | Ajuste |
| 7 | Calefacción |
| 8 | Calefacción y aire acondicionado adicionales |
| 9 | Calefacción adicional del habitáculo |
| 10 | Espejos eléctricos;
Ajuste adicional de la unidad de control. |
| 11 | Espejo exterior calefactado |
| 12 | Radio;
Multimedia; Espejo; Toma de diagnóstico. |
| 13 | Pre-equipamiento;
Toma para enganche de remolque. |
| 14 | Batería temporal;
Unidad del habitáculo. |
| 15 | Bloque central del habitáculo;
Advertencia de baja presión de neumáticos; Acceso manos libres. |
| 16 | Luces de emergencia;
Intermitentes. |
| 17 | Cierre centralizado de elementos de apertura |
| 18 | Luz diurna izquierda;
Luz trasera; Faro de cruce izquierdo; Faro de cruce derecho. |
| 19 | Iluminación de matrícula;
Faros antiniebla delanteros y traseros. |
| 20 | Palancas de alarma, bocina, iluminación y limpiaparabrisas |
| 21 | Salpicadero |
| 22 | Palanca de faros |
| 23 | Limpiaparabrisas trasero;
Bomba de lavado de cristales; Bocina. |
| Nº | Descripción |
|---|---|
| 24 | Carga general APC |
| 25 | Luces de marcha atrás |
| 26 | Interruptor de freno |
| 27 | Inyección, arranque |
| 28 | Airbag;
Bloqueo de la columna de dirección. |
| 29 | Control de la ventanilla lateral del pasajero |
| 30 | Dirección asistida |
| 31 | Luces de freno |
| 32 | Carga APC para vehículo con tarjeta RENAULT |
| 33 | Dirección general |
| 34 | Encendedor de cigarrillos, toma de accesorios |
| 35 | Luz diurna derecha;
Luces de posición delanteras; Faro de cruce derecho; Faro de cruce izquierdo. |
| 36 | Luz de freno;
ABS; Transpondedor. |
| 37 | Iluminación interior;
Aire acondicionado. |
| 38 | De vehículos con tarjeta RENAULT |
| 39 | Limpiaparabrisas trasero |
| 40 | Advertencia electromagnética |
| 41 | Toma de accesorios en el compartimento de carga |
| 42 | Motor para ventanilla lateral del conductor |
| 43 | Toma de accesorios trasera |
| 44 | Arranque BCM |
| 45 | Asientos calefactados |
| 46 | Calefacción, aire acondicionado |
| 47 | Limpiaparabrisas delantero |
| 48 | Tacógrafo |
2017

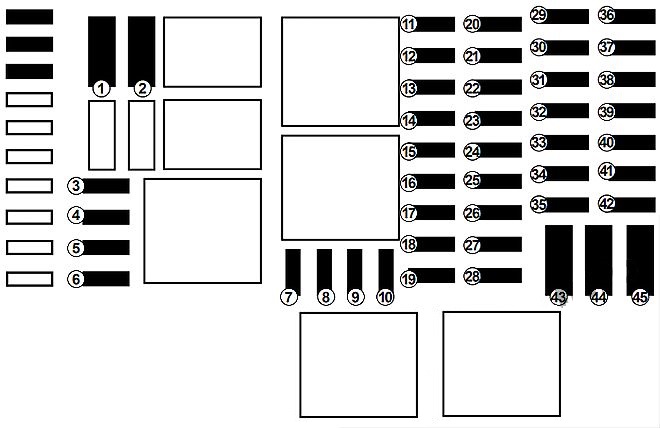

Asignación de fusibles (2017)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| 1 | Carga APC para vehículo con tarjeta RENAULT |
| 2 | Ajuste |
| 3 | Ajuste |
| 4 | + batería para vehículos con tarjeta RENAULT |
| 5 | Calefacción y aire acondicionado adicionales |
| 6 | Calefacción adicional del habitáculo |
| 7 | Espejos eléctricos;
Ajuste adicional de la unidad central. |
| 8 | Espejo exterior calefactado |
| 9 | Radio;
Multimedia; Espejo; Conector de diagnóstico. |
| 10 | Pre-equipamiento;
Conector para enganche de remolque. |
| 11 | Batería de tiempo;
Unidad del habitáculo. |
| 12 | Luz diurna derecha;
Luz de posición delantera; Faro de cruce derecho; Faro de cruce izquierdo. |
| 13 | Luces de emergencia;
Intermitentes. |
| 14 | Cierre centralizado de elementos de apertura |
| 15 | Luz diurna izquierda;
Luz de posición trasera; Faro de cruce izquierdo; Faro de cruce derecho. |
| 16 | Iluminación de matrícula;
Faros antiniebla delanteros y traseros. |
| 17 | Palancas de alarma, bocina, iluminación y limpiaparabrisas |
| 18 | Salpicadero |
| 19 | Calefacción |
| 20 | Limpiaparabrisas trasero;
Bomba de lavado de cristales; Bocina. |
| 21 | Carga general APC |
| 22 | Luces de marcha atrás |
| Nº | Descripción |
|---|---|
| 23 | Interruptor de freno |
| 24 | Inyección;
Arranque. |
| 25 | Airbag;
Bloqueo de la columna de dirección. |
| 26 | Control de la ventanilla lateral del pasajero |
| 27 | Dirección asistida |
| 28 | Luces de freno |
| 29 | Carga APC para vehículo con tarjeta RENAULT |
| 30 | Dirección general |
| 31 | Encendedor de cigarrillos;
Accesorios. |
| 32 | Calefacción |
| 33 | Luz de freno;
ABS; Transpondedor. |
| 34 | Iluminación interior;
Aire acondicionado. |
| 35 | Arranque con tarjeta RENAULT |
| 36 | Limpiaparabrisas trasero |
| 37 | Advertencia electromagnética |
| 38 | Toma de accesorios en el compartimento de carga |
| 39 | Motor para ventanilla lateral del conductor |
| 40 | Toma de accesorios trasera |
| 41 | Arranque BCM |
| 42 | Asientos calefactados |
| 43 | Tacógrafo |
| 44 | Limpiaparabrisas delantero |
| 45 | Calefacción;
Aire acondicionado. |
Esquema de fusibles y relés – Renault Trafic III
Aplicable a vehículos fabricados en los años:
2020, 2021, 2022.
Habitáculo
Se encuentra en el lado izquierdo del salpicadero.
O en el habitáculo
| F1 | 30A + alimentación de batería del limpiaparabrisas trasero |
| F2 | 10A Bocina electromagnética principal |
| F3 | 15A + toma de accesorios para carga de batería |
| F4 | 30A + retardo del motor de la ventanilla del lado del conductor |
| F5 | 15A + toma de accesorios trasera distribución de corriente |
| F6 | Arranque 5A BCM + |
| F7 | 15A + después de encender la alimentación de los asientos calefactados |
| F8 | Alimentación de batería 5A + EMM (después de encender en VSC) AVS, AUO |
| Alimentación de batería 15A + EMM (después de encender en VSC) SOP03C | |
| F9 | 5A + distribución general de corriente |
| F10 | 15A + toma del encendedor de cigarrillos o distribución de corriente delantera en la toma de accesorios |
| F11 | Alimentación de batería 25A + EMM (luces diurnas R, posición delantera, luces largas R, luces de cruce L) |
| F12 | 5A + alimentación de batería temporizada de luces de freno, ABS, transpondedor |
| F13 | 10A + alimentación de batería temporizada de iluminación interior y aire acondicionado |
| F14 | 5A + alimentación de batería temporizada de ángulo de dirección Parar y arrancar el vehículo sin llave |
| F15 | 25A + Después de encender el limpiaparabrisas trasero, bomba de lavado de cristales, bocina |
| F 16 | 10A General + después de encender |
| F17 | 5A + después de encender la luz de marcha atrás |
| F18 | 5A + después de encender el interruptor de alimentación |
| F19 | 5A + después de encender la inyección, relé de arranque, BCM |
| F20 | 5A + alimentación de airbag después de encender, bloqueo de columna |
| F21 | 30A + interruptor de control de ventanillas para pasajeros después de encender |
| F22 | 10A + bomba de dirección asistida alimentación después de encender |
| F23 | Luces de freno batería 15A + EMM |
| F24 | 15A + alimentación de batería BCM (+ alimentación de batería temporizada) |
| F25 | 10A + alimentación de batería BCM, unidades de control electrónico, sistema de monitoreo de presión de neumáticos y vehículo sin llave |
| F26 | 15A + alimentación de batería BCM para luces de emergencia e intermitentes |
| F27 | 25A + alimentación de batería BCM para bloqueo de elementos de apertura |
| F28 | Alimentación de batería 25A + EMM para luces diurnas L, posición trasera, faros largos L, faros de cruce R |
| F29 | Posición de la matrícula alimentación de batería 25A + EMM, faros antiniebla delanteros y traseros |
| F30 | 15A + alimentación de batería palanca unificada, alarma, bocina |
| F31 | 5A + salpicadero alimentación de batería |
| F32 | 5A + alimentación de batería palanca unificada |
| F33 | 20A + alimentación de batería, toma para enganche de remolque |
| F34 | 15A (suministrado con enganche de remolque) |
| F35 | 5A + interruptor alimentación de batería de radio, multimedia, espejos, toma de diagnóstico |
| F36 | 5A + alimentación de calefacción de espejos |
| F37 | 10A + espejos eléctricos con alimentación de batería temporizada, adaptador adicional UCE |
| F38 | 40A + interruptor alimentación de batería del tacógrafo |
| F39 | 40A + limpiaparabrisas con alimentación de batería |
| F40 | 20A + relé distribución de corriente alimentación de batería 1 (calefacción, aire acondicionado) |
| F41 | 15A + dispositivos pre-equipados para distribución de corriente, adaptaciones adicionales |
| F42 | 10A + calefactor alimentación de batería |
| F43 | 10A + motor alimentación con adaptación adicional |
| F44 | 25A + calefactor del motor progreso |
| F45 | 25A + después de encender la alimentación del aire acondicionado adicional |
| F46 | 25A + después de la transmisión alimentación de encendido para vehículo sin llave |
| F47 | Alimentación de batería 20A + EMM para relé distribución de corriente sin carga |
| F48 | – |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | – |
| F55 | – |
Caja de relés
Una caja de relés se encuentra en el lado derecho – en la guantera (LHD).
O detrás de la cubierta (RHD).
Descripción
| RH3 | 40A Relé del limpiaparabrisas delantero |
| RH4 | 40A Relé de la 2ª velocidad del limpiaparabrisas delantero |
| RH5 | 40A + después de encender el relé de alimentación de calefacción y aire acondicionado trasero |
| RH6 | 20A relé auxiliar de la bomba de agua del calentador; |
| RH7 | 20A Relé de desbloqueo eléctrico de la puerta del conductor (SDO) |
| RH8 | 70A + relé de distribución de corriente nº 1 |
| RH9 | 40A + relé de distribución de corriente nº 2 |
| RH11 | 20A Relé de elevalunas eléctrico |
| RH12 | Espejos 40A + relé de calefacción de la luneta trasera |
| RH13 | 40A Relé del limpiaparabrisas trasero |
| RH14 | 20A Relé de cierre centralizado de puertas |
| RH15 | 20A Relé de elevalunas eléctrico |
| RH16 | 40A Relé de alimentación después de encender nº 2 (vehículos con kit manos libres) |
| RH17 | 40A Motor en funcionamiento + relé |
| RH18 | – |
| RH19 | – |
| RH20 | – |
Compartimento del motor
Se encuentra en el lado izquierdo, junto a la batería.
Descripción
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | 30 | Arranque |
| F5 | 70 | Habitáculo 1 |
| F6 | 70 | Habitáculo 3 |
| F7 | 50 | ABR/ESP |
| F8 | 60 | Habitáculo 2 |
| F9 | 20 | Calefactor de espejos |
| 40 | Luneta trasera + calefacción de espejos | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | + compresor de aire acondicionado con alimentación de batería |
| F15 | 15 | Bomba de combustible |
| F 16 | 70 | Unidad de control del calefactor |
| F17 | 60 | Grupo de elementos calefactores |
| F18 | 60 | Grupo de elementos calefactores |
| F19 | 40 | Potencia del motor *408 y aire acondicionado o 450 y calefacción Grupo de ventilador accionado por motor 1 |
| 50 | Potencia del motor *408 y calefacción o 450 y aire acondicionado Grupo de ventilador accionado por motor 1 |
| F20 | 40 | Potencia del motor *408 y aire acondicionado o 450 Grupo de ventilador accionado por motor 2 |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Calefactor diésel |
| F27 | 20 | Sistema de inyección del motor |
| F28 | 15 | Sistema de inyección del motor |
| Relés | ||
| R1 | 20 | Arranque |
| R2 | 20 | Relé de la bomba de combustible |
| R3 | 40 | Relé de alimentación de inyección |
| R4 | 20 | Relé de control del compresor |
| R5 | – | – |
| R6 | 70 | Alta velocidad (grupo de ventilador accionado por motor 1) |
| R7 | 40 | Baja velocidad (grupo de ventilador accionado por motor) |
| R8 | 40 | Alta velocidad (grupo de ventilador accionado por motor 2) |
| Diodo | ||
| D1 | Compresor de aire acondicionado | |
| D2 | – | |
Unidad de distribución eléctrica
Se encuentra cerca de la batería.
Descripción
- Cableado de alimentación de protección de batería
- Cableado motor 300A (alternador)
- 300A Cableado motor (arranque)
- Fusible mini 5A con tapa (Start/Stop)
- Cableado habitáculo 5A (Start/Stop)
- Cableado habitáculo 50A (conversión de opción KPD y KC6 o remolque)
- Reservado para reconstrucciones específicas de la carrocería
- 35A Cableado motor (gestión del motor)
- Unidad de conexión del motor
- Cableado habitáculo 120A (dirección asistida)
Sobre Renault Trafic III (2015-2022)
El Renault Trafic III, fabricado entre 2015 y 2022, es un popular modelo de vehículo comercial que se caracteriza por su espacioso interior y flexibilidad para diversos fines comerciales. Este modelo ofrece una amplia gama de opciones de motor, incluyendo motores diésel de 1.6 y 2.0 litros, que proporcionan una combinación óptima de rendimiento y ahorro de combustible. El Trafic III es conocido por su fiabilidad y practicidad, lo que lo hace ideal para empresarios que necesitan un vehículo fiable para el transporte de mercancías o personas. Gracias a las tecnologías modernas y los elementos de confort, este modelo también es popular entre los conductores que buscan una solución cómoda y eficiente para su negocio.
Esquema de la caja de fusibles del Renault Trafic III
Esta página muestra el esquema de la caja de fusibles del Renault Trafic III, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente en el área del salpicadero. Nuestros diagramas muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
