Renault Twingo II (2007-2014) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Renault Twingo II (2007–2014), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Renault Twingo II (2007-2014) – diagrama de fusibles
Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Ubicación de la caja de fusibles
Vehículos
con volante a la izquierda: La caja de fusibles se encuentra en el lado izquierdo del volante, detrás de la cubierta del panel.
Vehículos con volante a la derecha:
La caja de fusibles se encuentra en la guantera, detrás de la cubierta del panel.
Propósito de los fusibles
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 y 2 | Limpiaparabrisas delantero;
Tacómetro. |
| 3 | Dirección asistida. |
| 4, 16 y 27 | Transmisión secuencial. |
| 5 | Luz de freno;
Limitador de velocidad. |
| 6 | Luz de marcha atrás;
Control de espejo; Sirena de alarma; Control de distancia de estacionamiento. |
| 7 | Airbag. |
| 8 | Grupo eléctrico;
Panel de instrumentos en el habitáculo. |
| 9 | Inyector |
| 10 | ABS / ASR / ESP. |
| 11 | Intermitentes;
Conector de diagnóstico. |
| 12 | Alimentación;
Panel de instrumentos. |
| 13 | Faros antiniebla;
Luz antiniebla trasera. |
| 14 | Cierre eléctrico de puertas |
| 15 | Luces de posición;
Faros antiniebla delanteros. |
| 17 | Luneta trasera térmica;
Espejos laterales térmicos. |
| 18 | Iluminación interior;
Iluminación adicional; Sistema de calefacción y aire acondicionado; Tacómetro. |
| 19 | Luces laterales. |
| 20 | Faros antiniebla delanteros y traseros. |
| 21 | Luces de carretera;
Bocina. |
| 22 | Luces de carretera. |
| Número | Descripción |
|---|---|
| 23 y 31 | Elevalunas eléctricos. |
| 24 y 28 | Ventilación del habitáculo. |
| 25 | Faros antiniebla;
Faros antiniebla delanteros y traseros. |
| 26 | Techo corredizo. |
| 29 | Radio;
Unidad eléctrica del habitáculo; Aire acondicionado; Panel de instrumentos; Asiento calefactable. |
| 30 | Encendedor de cigarrillos. |
| 32 | Faro derecho de carretera. |
| 33 | Faro izquierdo de carretera y testigo del panel de instrumentos. |
| 34 | Faro derecho de cruce. |
| 35 | Faro izquierdo de cruce y testigo del panel de instrumentos. |
| 36 | Limpiaparabrisas trasero. |
| 37 | Espejos laterales calefactables. |
| 38 | Bocina |
| 39 | Luces antiniebla traseras. |
| 40 | Posición reservada para equipamiento adicional. |
| 41 | Asientos calefactables |
| 42 | Luz lateral derecha;
Iluminación de instrumentos en la cabina. |
| 43 | Luz lateral izquierda. |
| 44 | Posición reservada para equipamiento adicional. |
| 45 | Interruptor de la puerta del conductor. |
| 48 | Radio;
Alarma; Pantalla. |
Sobre el Renault Twingo II (2007-2014)
El Renault Twingo II, fabricado entre 2007 y 2014, es un pequeño coche urbano que se caracteriza por sus dimensiones compactas y su diseño moderno. Este modelo es popular por su maniobrabilidad y eficiencia, lo que lo hace ideal para el entorno urbano. El Twingo II ofrece varias opciones de motorización, incluyendo motores de gasolina con cilindradas de 1.2 a 1.6 litros, que proporcionan suficiente potencia para la conducción diaria. El interior del vehículo está diseñado para ofrecer el máximo confort y practicidad, con amplio espacio de almacenamiento y tecnologías modernas para el conductor y los pasajeros.

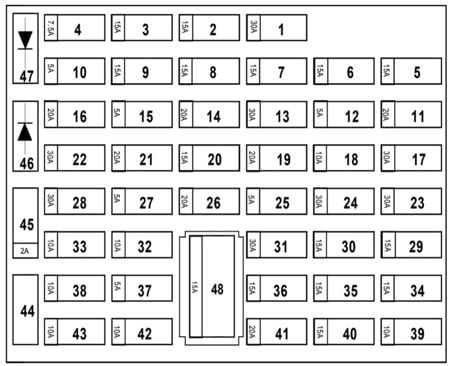

Diagrama de la caja de fusibles del Renault Twingo II
Esta página muestra el diagrama de la caja de fusibles del Renault Twingo II, que es esencial para la identificación y sustitución de fusibles. La caja de fusibles en este modelo se encuentra generalmente en el área debajo del salpicadero y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al sustituir los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración.
