Audi Q8 (2019-2020) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Audi Q8 (2019–2020), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Audi Q8 (2019-2020) – esquema del panel de fusibles
Año de fabricación: 2019, 2020.
Ubicación de los fusibles
Compartimento de pasajeros
Dentro de la cabina hay dos bloques de fusibles: en el lado izquierdo del panel frontal y en el espacio para los pies del conductor.
Maletero
Se encuentra debajo de la cubierta en el lado izquierdo del maletero.
Esquemas del panel de fusibles

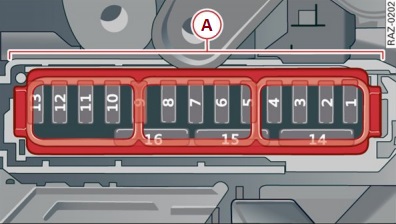

Panel de fusibles en el salpicadero
Asignación de fusibles en el lado izquierdo del salpicadero (2019, 2020)
| Nr | Descripción |
|---|---|
| A2 | Audi phone box;
Antena en el techo. |
| A3 | 2019:
Sistema de climatización; Sistema de perfumado (Perfumado activo); Ionizador; 2020: Sistema de climatización; Sistema de perfumado (Perfumado activo); Sensor de partículas. |
| A4 | Pantalla Head-up |
| A5 | Interfaz de música Audi;
Puertos USB. |
| A7 | Bloqueo de la columna de dirección |
| A8 | Pantalla superior / inferior |
| A9 | Cuadro de instrumentos |
| A10 | Reproductor de CD / DVD |
| A11 | Interruptor de luces;
Paneles de control. |
| A12 | Electrónica de la columna de dirección |
| A13 | Control de volumen |
| A14 | Módulo de control del sistema de infoentretenimiento MMI |
| A15 | Ajuste de la columna de dirección |
| A16 | Calefacción del volante |
Caja de fusibles en el espacio para los pies del conductor

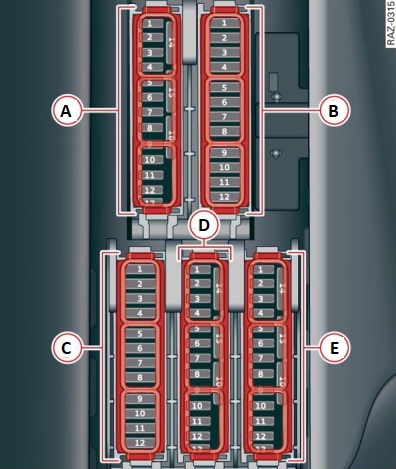

Versión 1

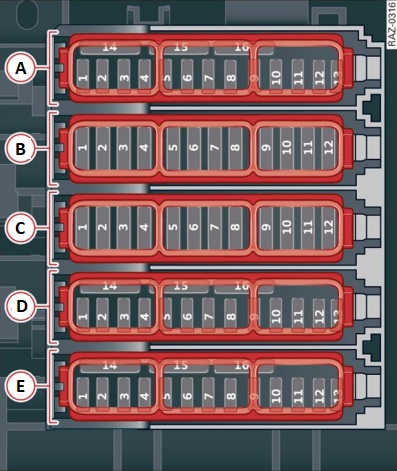

Versión 2
Asignación de fusibles en el espacio para los pies del conductor (2019, 2020)
| Nr | Descripción |
|---|---|
| Nr | Descripción |
| Panel de fusibles P A (marrón) | |
| A1 | 2019:
No se utiliza; 2020: Calefacción del catalizador. |
| A2 | Elementos del motor |
| A3 | Elementos del motor |
| A4 | Elementos del motor |
| A5 | Sensor de luz de freno |
| A6 | Elementos del motor |
| A7 | Elementos del motor |
| A8 | Elementos del motor |
| A9 | Elementos del motor |
| A10 | Sensor de presión de aceite;
Sensor de temperatura de aceite. |
| A11 | 2019:
Arranque del motor; 2020: Componentes del motor. |
| A12 | Elementos del motor |
| A13 | Refrigeración del motor |
| A14 | Módulo de control del motor |
| A15 | Sensores del motor |
| A16 | Bomba de combustible |
| Panel de fusibles P B (rojo) | |
| B1 | Bobinas de encendido |
| B3 | 2019:
No se utiliza; 2020: Calefacción de alto voltaje. |
| B4 | 2019:
No se utiliza; 2020: Compresor. |
| B5 | Fijación del motor |
| B6 | Módulo de control del sistema de limpiaparabrisas delanteros |
| B7 | Salpicadero |
| B8 | Sistema de climatización;
Ventilador de aire fresco. |
| B9 | Módulo de control de los sistemas de asistencia al conductor |
| B10 | Sistema de alerta de emergencia |
| B11 | Arranque del motor |
| Panel de fusibles P C (negro) | |
| C1 | Calefacción de los asientos delanteros |
| C2 | Limpiaparabrisas |
| C3 | Electrónica del faro izquierdo |
| C4 | Techo panorámico de cristal |
| Nr | Descripción |
|---|---|
| C5 | Módulo de control de la puerta delantera izquierda |
| C6 | Puerta |
| C7 | Módulo de control de la puerta trasera derecha |
| C9 | Electrónica del faro derecho |
| C10 | Limpiaparabrisas delantero / limpiaparabrisas de faros |
| C11 | Módulo de control de la puerta trasera izquierda |
| C12 | Calefacción estacionaria |
| Panel de fusibles D (marrón) | |
| D1 | Ventilación del asiento;
Electrónica del asiento; Espejo retrovisor; Panel de control del climatizador trasero; Conector de diagnóstico. |
| D2 | 2019:
Módulo de climatización; Módulo de control del portón trasero; 2020: Módulo de control del sistema eléctrico del vehículo; Módulo de control del portón trasero. |
| D3 | Ajuste del sonido del elemento activo y del sonido del escape |
| D4 | 2019:
Válvula de calefacción para la transmisión; Válvula de refrigeración para el aceite de la transmisión; 2020: Válvula de refrigeración para el aceite de la transmisión. |
| D5 | Arranque del motor |
| D8 | 2019:
Asistente de visión nocturna; 2020: Asistente de visión nocturna; Estabilización activa de la inclinación. |
| D9 | Asistente de dirección adaptativo;
Radar delantero. |
| D10 | 2019:
No se utiliza; 2020: Sonido externo |
| D11 | Asistente de cruce;
Sistemas de asistencia al conductor. |
| D13 | Faro izquierdo |
| Panel de fusibles E (rojo) | |
| E1 | Sistema de alarma antirrobo |
| E2 | Módulo de control del motor |
| E3 | Electrónica del asiento delantero;
Soporte lumbar, |
| E 4 | Palanca de la transmisión automática |
| E5 | Bocina |
| E6 | Freno de estacionamiento |
| E7 | Módulo de control del portón trasero (diagnóstico) |
| E8 | 2019:
Iluminación interior del techo; 2020: Módulo de control de la electrónica del techo. |
| E9 | 2019:
No se utiliza; 2020: Generador del sistema de tracción. |
| E10 | Módulo de control del airbag |
| E11 | 2019:
Control electrónico de estabilidad (ESC); 2020: Control electrónico de estabilidad (ESC); Sistema de prevención de bloqueo de ruedas durante el frenado (ABS). |
| E12 | Conector de diagnóstico;
Sensor de luz y lluvia. |
| E13 | Sistema de control climático |
| E14 | Módulo de control de la puerta delantera derecha |
| E15 | 2019:
Sistema de control climático; Electrónica de la carrocería; 2020: Compresor del sistema de aire acondicionado. |
Caja de fusibles en el maletero

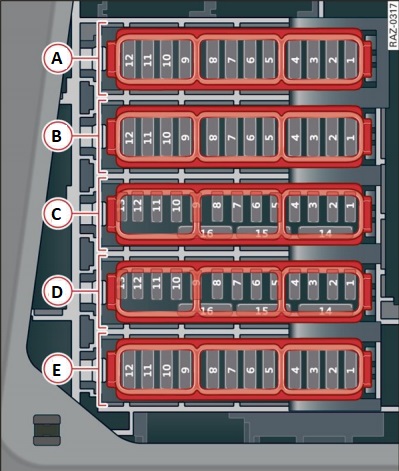

Asignación de fusibles en el maletero (2019, 2020)
| Nr | Descripción |
|---|---|
| Nr | Descripción |
| Panel de fusibles A (negro) | |
| A1 | 2019:
No se utiliza; 2020: Calefacción de alto voltaje; Gestión térmica. |
| A5 | Suspensión neumática y amortiguación |
| A6 | Transmisión automática |
| A7 | 2019:
Calefacción de los asientos traseros; 2020: Calefacción de los asientos traseros; Panel de control del climatizador trasero. |
| A9 | Cierre centralizado, luz trasera izquierda |
| A10 | Pretensor del cinturón delantero del lado del conductor |
| A11 | 2019:
Cierre centralizado, cortina trasera; 2020: Cierre centralizado de la puerta trasera; Depósito de combustible; Cubierta del maletero. |
| A12 | Módulo de control de la puerta trasera |
| Panel de fusibles B (rojo) | |
| B1 | Ventilador del sistema de aire acondicionado trasero |
| B2 | Amplificador de audio |
| B3 | Limpieza de gases de escape;
Actuador de sonido. |
| B4 | Panel de control del sistema de aire acondicionado trasero |
| B5 | Luz del enganche de remolque derecho |
| B6 | Motor de posicionamiento del enganche de remolque |
| B7 | Liberación del enganche de remolque |
| B8 | Luz del enganche de remolque izquierdo |
| B9 | Toma del enganche de remolque |
| B10 | Diferencial deportivo con tracción total |
| B11 | Limpieza de gases de escape |
| B12 | Pretensor del cinturón de seguridad trasero del lado del conductor |
| Nr | Descripción |
|---|---|
| Panel de fusibles C (marrón) | |
| C1 | Módulo de control de los sistemas de asistencia al conductor |
| C2 | Audi Phone Box |
| C3 | 2019:
Soporte lumbar delantero derecho; 2020: Electrónica del asiento delantero; Soporte lumbar derecho. |
| C4 | Asistente lateral |
| C6 | Sistema de monitoreo de presión de neumáticos |
| C8 | 2019:
Monitoreo de tanques de combustible; 2020: Receptor de radio para calefacción estacionaria; Monitoreo del tanque de combustible |
| C10 | 2019:
Sintonizador de televisión; 2020: Sintonizador de televisión, m Módulo de intercambio de datos y control telemático. |
| C11 | Acceso y activación cómoda del módulo de control de permisos |
| C12 | Apertura de puertas de garaje |
| C13 | Cámara de marcha atrás;
Cámaras periféricas. |
| C14 | 2019:
Cierre centralizado, s Luces traseras; 2020: Luz trasera derecha; Sistema de confort. |
| C15 | Pretensor del cinturón de seguridad del asiento trasero del lado del pasajero |
| C16 | Pretensor del cinturón de seguridad delantero del lado del pasajero |
| Panel de fusibles D (rojo) | |
| D1 | 2019:
No se utiliza; 2020: Estabilización activa de la inclinación. |
| D5 | 2019:
Sistema de frenos; 2020: No se utiliza. |
| D6 | Inversor de voltaje |
| D9 | Módulo de control de la batería auxiliar |
| D15 | 2019:
No se utiliza; 2020: Módulo de control de gestión térmica. |
| Panel de fusibles E (marrón) | |
| E7 | 2019:
Calefacción de los asientos delanteros; 2020: No se utiliza. |
| E9 | 2019:
Limpieza de gases de escape; 2020: No se utiliza. |
| E12 | 2019:
Limpieza de gases de escape; 2020: No se utiliza. |
