Audi Q5 FY (2018-2022) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Audi Q5 FY (2018–2022), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (distribución de fusibles).
Audi Q5 FY (2018-2020) – diagrama de fusibles
Año de fabricación: 2018, 2019, 2020.
Ubicación de la caja de fusibles
Habitáculo
En el habitáculo hay dos paneles de fusibles.
El primero se encuentra en el lado izquierdo del salpicadero.

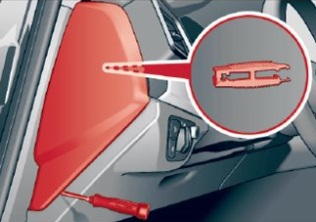

El segundo se encuentra en el reposapiés del conductor en vehículos con volante a la izquierda o detrás de la cubierta en el espacio para los pies del pasajero delantero en vehículos con volante a la derecha.
Maletero
Se encuentra detrás del revestimiento en el lado izquierdo del compartimento trasero.
Esquemas de la caja de fusibles
Panel de fusibles del salpicadero
Asignación de fusibles en el lado izquierdo del salpicadero (2018-2020)
| Número | Descripción |
|---|---|
| 2 | Teléfono |
| 4 | Pantalla Head-up |
| 5 | Interfaz de música Audi;
Puerto de carga USB. |
| 6 | Controles de climatización delanteros |
| 7 | Bloqueo de la columna de dirección |
| 8 | Pantalla del sistema de infoentretenimiento |
| 9 | Panel de instrumentos |
| 10 | Unidad de infoentretenimiento |
| 11 | Interruptor de luces |
| 12 | Electrónica de la columna de dirección |
| 14 | Sistema de infoentretenimiento |
| 15 | Regulación de la asistencia de dirección en atascos |
| 16 | Calefacción del volante |
Caja de fusibles en el reposapiés
Vehículos con volante a la izquierda
Vehículos con volante a la derecha
Asignación de fusibles en el espacio para los pies del conductor / pasajero delantero (2018-2020)
| Número | Descripción |
| Panel de fusibles P A (marrón) | |
| A2 | 2018:
Sensor de flujo de masa de aire; Ajuste del árbol de levas; Bomba del refrigerador de aire de carga; 2019-2020: Elementos del motor |
| A3 | 2018:
Válvula de escape; Inyectores de combustible; Apertura del radiador; 2019: Inyectores de combustible; Calentador del cárter de aceite; 2020: Válvula de escape; Inyectores de combustible; Apertura del radiador; Calentamiento del cárter de aceite. |
| A4 | 2018:
Bomba de vacío; Bomba de agua caliente; Sensor de partículas; Sensor de biodiésel; 2019-2020: Bomba de vacío; Bomba de agua caliente; Sensor de partículas; Sensor de biodiésel; Válvula de escape; Sensor del radiador; Elementos del motor. |
| A5 | Sensor de luz de freno |
| A6 | Válvulas del motor;
Ajuste del árbol de levas. |
| A7 | 2018:
Sensor de oxígeno calentado; Sensor de flujo de masa de aire; 2019: Sensores de oxígeno calentados; 2020: Sensores de oxígeno calentados; Sensor de flujo de masa de aire; Bomba de agua. |
| A8 | 2018:
Bomba de agua; Bomba de alta presión; Válvula reguladora de alta presión; 2019: Bomba de agua; 2020: Bomba de agua; Bomba de alta presión; Válvula reguladora de alta presión; Sensor de flujo de masa de aire; Elementos del motor. |
| A9 | Bomba de agua caliente |
| A10 | Sensor de presión de aceite;
Sensor de temperatura de aceite. |
| A11 | Sensor de posición del pedal del embrague |
| A12 | 2018-2019:
Válvulas del motor; 2020: Válvulas del motor; Soporte del motor. |
| A13 | Ventilador del radiador |
| A14 | 2018-2019:
Inyectores de combustible; 2020: Módulo de control del motor. |
| A15 | 2018:
Bobinas de encendido; 2019-2020: Bobinas de encendido; Sensores de oxígeno calentados. |
| A16 | Bomba de combustible |
| Panel de fusibles P B (rojo) | |
| B1 | Sistema de alarma antirrobo |
| B2 | Módulo de control del motor |
| B3 | Soporte lumbar |
| B4 | Mecanismo de selección de la transmisión automática |
| B5 | Bocina |
| B6 | Freno de estacionamiento electromecánico |
| B7 | Módulo de control de la puerta trasera |
| B8 | Iluminación interior del techo |
| B9 | 2018:
No utilizado; 2019-2020: Sistema de conexión de alarma. |
| B10 | Módulo de control del airbag |
| B11 | Control electrónico de estabilidad (ESC) |
| B12 | Conector de diagnóstico;
Sensor de luz y lluvia. |
| B13 | Sistema de control de clima |
| B14 | Módulo de control de la puerta delantera derecha |
| B15 | 2018-2019:
Compresor de aire acondicionado; 2020: Compresor de aire acondicionado; Calefacción del cuello izquierdo. |
| B16 | 2018-2019:
No utilizado; 2020: Sistema de frenos |
| Panel de fusibles P C (negro) |
| C1 | Calefacción de los asientos delanteros |
| C2 | Limpiaparabrisas |
| C3 | Electrónica del faro izquierdo |
| C4 | Techo panorámico |
| C5 | Módulo de control de la puerta delantera izquierda |
| C6 | Tomas de corriente |
| C7 | 2018-2019:
Módulo de control de la puerta trasera derecha; 2020: Módulo de control de la puerta trasera derecha; Elevalunas eléctrico de la puerta trasera derecha. |
| C8 | Tracción total |
| C9 | Electrónica del faro derecho |
| C10 | Limpiaparabrisas delantero;
Limpiaparabrisas de faros. |
| C11 | Módulo de control de la puerta trasera izquierda |
| C12 | 2018-2019:
No utilizado; 2020: Calefacción estacionaria |
| Panel de fusibles P D (negro) | |
| D1 | Ventilación del asiento;
Espejo retrovisor; Sistema de aire acondicionado; Control del sistema de aire acondicionado trasero; Desempañador del parabrisas; Diagnóstico. |
| D2 | 2018-2019:
Diagnóstico Sistema de control de clima; 2020: Diagnóstico; Módulo de control del sistema eléctrico del vehículo. |
| D3 | 2018:
Activador de sonido y regulación del sonido de escape; 2019: No utilizado; 2020: Activador de sonido y regulación del sonido de escape |
| D4 | Sensor de posición del pedal del embrague |
| D5 | 2018-2019:
Arranque del motor; 2020: Arranque del motor; Desactivación en modo de emergencia. |
| D7 | 2018-2019:
Toma de carga USB trasera; 2020: Toma de carga USB trasera; Pedal del acelerador activo. |
| D8 | 2018:
HomeLink; 2019-2020: Apertura de puertas de garaje; Estabilización electromecánica activa. |
| D9 | Control de crucero adaptativo |
| D10 | 2018:
No utilizado; 2019-2020: Sonido externo; Módulo de pedal. |
| D11 | Cámara de vídeo |
| D12 | Faro derecho |
| D13 | Faro izquierdo |
| D14 | 2018:
Limpiaparabrisas trasero; 2019-2020: Válvula de refrigeración de la transmisión. |
| D16 | 2018:
No utilizado; 2019-2020: Preparación para el entretenimiento en los asientos traseros. |
| Panel de fusibles P E (rojo) | |
| E1 | Bobinas de encendido |
| E2 | 2018:
No utilizado; 2019: Válvulas del motor; 2020: Embrague del compresor, sistema GNC; Válvulas del motor. |
| E5 | 2018:
Soporte del motor; 2019-2020: No utilizado. |
| E6 | Transmisión automática |
| E7 | Panel de instrumentos |
| E8 | Sistema de aire acondicionado (ventilador) |
| E10 | Control dinámico |
| E11 | 2018-2019:
Arranque del motor; 2020: Arranque del motor; Gestión de la temperatura. |
| E12 | 2018-2019:
No utilizado; 2020: Bomba de aceite |
Caja de fusibles del maletero
Asignación de fusibles en el maletero (2018-2020)
| Número | Descripción |
|---|---|
| Número | Descripción |
| Panel de fusibles A (negro) | |
| A1 | 2018-2019:
No utilizado; 2020: Gestión del calor |
| A2 | Descongelación del parabrisas |
| A3 | Descongelación del parabrisas |
| A5 | Control de suspensión, suspensión neumática |
| A6 | Transmisión automática |
| A7 | Desempañador de la luneta trasera |
| A8 | Calefacción de los asientos traseros |
| A9 | Luces traseras izquierdas |
| A10 | Pretensor del cinturón de seguridad izquierdo |
| A11 | Cierre centralizado |
| A12 | Tapa del maletero eléctrica |
| Panel de fusibles B (rojo) | |
| No dividido | |
| B2 | 2018-2019:
No utilizado; 2020: Batería de alto voltaje. |
| B3 | 2018-2019:
No utilizado; 2020: Bomba de agua de alto voltaje. |
| B4 | 2018-2019:
No utilizado; 2020: Motor eléctrico. |
| B8 | 2018-2019:
No utilizado; 2020: Compresor de aire acondicionado. |
| B10 | 2018-2019:
No utilizado; 2020: Batería de alto voltaje. |
| B11 | 2018-2019:
No utilizado; 2020: Dispositivo de carga rápida. |
| Número | Descripción |
|---|---|
| Panel de fusibles C (marrón) | |
| C2 | Teléfono |
| C3 | Soporte lumbar |
| C4 | Asistente lateral Audi |
| C5 | 2018:
No utilizado; 2019-2020: Preparación para el entretenimiento en los asientos traseros. |
| C7 | 2018:
No utilizado; 2019-2020: Apertura y arranque del vehículo (NFC). |
| C8 | 2018-2019:
Módulo inteligente (depósito); 2020: Receptor de radio para calefacción; Módulo inteligente (depósito de combustible). |
| C9 | Portavasos refrigerado |
| C10 | 2018-2019:
No utilizado; 2020: Sintonizador de TV. |
| C11 | 2018:
Batería de 12 V; 2019-2020: Módulo para el control de la batería auxiliar. |
| C12 | HomeLink / Abrepuertas de garaje |
| C13 | Cámara de marcha atrás, cámaras periféricas |
| C14 | Luces traseras derechas |
| C16 | Pretensor del cinturón de seguridad derecho |
| Panel de fusibles E (rojo) | |
| E2 | Amplificador de audio |
| E3 | 2018:
Calefacción AdBlue; 2019: No utilizado; 2020: Calefacción AdBlue. |
| E5 | Enganche de remolque (luz derecha) |
| E7 | Enganche de remolque |
| E8 | Enganche de remolque (luz izquierda) |
| E9 | Enganche de remolque (toma de corriente) |
| E10 | Diferencial deportivo |
| E11 | 2018:
Calefacción AdBlue; 2019: No utilizado; 2020: Calefacción AdBlue. |
Audi Q5 FY – esquema de la caja de fusibles
Año de fabricación: 2018, 2019, 2020.
Ubicación de la caja de fusibles
Compartimento de pasajeros
Hay dos paneles de fusibles en la cabina.
El primero está situado en el lado izquierdo del salpicadero.
El segundo está situado en el reposapiés del conductor en vehículos con volante a la izquierda o detrás de la cubierta en el espacio para los pies del pasajero delantero en vehículos con volante a la derecha.
Maletero
Está situado detrás del revestimiento en el lado izquierdo del compartimento trasero.
Diagramas de la caja de fusibles
2021
Panel de fusibles del reposapiés
Vehículos con volante a la izquierda
Vehículos con volante a la derecha
Asignación de fusibles en el espacio para los pies del conductor/pasajero delantero
| Número | Descripción |
| Panel de fusibles P A (marrón) | |
| A1 | Calentamiento del catalizador |
| A2 | Componentes del motor |
| A3 | Válvulas de escape;
Inyectores de combustible; Admisión del radiador; Calentamiento de la cubierta del bloque. |
| A4 | Bomba de vacío;
Bomba de agua caliente; Sensor de partículas; Sensor de biodiésel; Válvulas de escape. |
| A5 | Sensor de luz de freno |
| A6 | Válvulas del motor;
Ajuste del árbol de levas. |
| A7 | Sensores de oxígeno calentados;
Sensor de flujo de masa de aire; Bomba de agua. |
| A8 | Bomba de agua;
Bomba de alta presión; Válvula reguladora de alta presión; Sensor de flujo de masa de aire; Soporte del motor; Válvula de temperatura. |
| A9 | Bomba de agua caliente;
Generador del sistema de propulsión de 48 V; Bomba de agua de 48 V; |
| A10 | Sensor de presión de aceite;
Sensor de temperatura de aceite. |
| A11 | Sensor de posición del pedal del embrague;
Generador del sistema de propulsión de 48 V; Bomba de agua; Generador del sistema de propulsión de 12 V. |
| A12 | Válvulas del motor;
Soporte del motor. |
| A13 | Ventilador del radiador |
| A14 | Inyectores de combustible;
Módulo de control del motor. |
| A15 | Bobinas de encendido;
Sensores de oxígeno calentados. |
| A16 | Bomba de combustible |
| Panel de fusibles P B (rojo) | |
| B1 | Sistema de alarma antirrobo |
| B2 | Módulo de control del motor |
| B3 | Soporte lumbar;
Masaje de asientos; Electrónica del asiento delantero izquierdo. |
| B4 | Mecanismo de selección de la transmisión automática |
| B5 | Bocina |
| B6 | Freno de estacionamiento electromecánico |
| B7 | Módulo de la toma de diagnóstico |
| B8 | Módulo de control del techo |
| B9 | Sistema de interconexión de alarmas. |
| B10 | Módulo de control del airbag |
| B11 | Control electrónico de estabilidad (ESC);
ABS. |
| B12 | Toma de diagnóstico;
Sensor de luz y lluvia. |
| B13 | Sistema de control de climatización, calefacción y ventilación |
| B14 | Módulo de control de la puerta delantera derecha |
| B15 | Compresor del aire acondicionado |
| B16 | Sistema de frenos |
| Panel de fusibles P C (negro) | |
| C1 | Calefacción de los asientos delanteros |
| C2 | Limpiaparabrisas |
| C3 | Electrónica del faro izquierdo |
| C4 | Techo panorámico de cristal |
| C5 | Módulo de control de la puerta delantera izquierda |
| C6 | Tomas de 12V |
| C7 | Módulo de control de la puerta trasera derecha;
Elevalunas eléctrico de la puerta trasera derecha. |
| C8 | Tracción total |
| C9 | Electrónica del faro derecho |
| C10 | Lavaparabrisas;
Lavafaros. |
| C11 | Módulo de control de la puerta trasera izquierda |
| C12 | Calefacción estacionaria |
| Panel de fusibles D (negro) | |
| D1 | Electrónica de los asientos delanteros;
Ventilación del asiento; Espejo; Sistema de aire acondicionado; Control del sistema de aire acondicionado trasero; Desempañador del parabrisas delantero; Puerto de diagnóstico. |
| D2 | Puerto de diagnóstico;
Módulo de control del sistema eléctrico del vehículo. |
| D3 | Activador de sonido y regulación del sonido de escape |
| D4 | Sensor de posición del pedal del embrague |
| D5 | Arranque del motor;
Desactivación en modo de emergencia. |
| D6 | Información de tráfico (TMC);
Puerto de diagnóstico. |
| D7 | Puertos USB |
| D8 | HomeLink |
| D9 | Control de crucero adaptativo;
Asistente de conductor Audi. |
| D10 | Sonido externo;
Módulo del pedal del acelerador. |
| D11 | Cámara delantera |
| D12 | Faro derecho |
| D13 | Faro izquierdo |
| D14 | Válvula de refrigeración del aceite de la transmisión. |
| D15 | Alarma;
Sistema manos libres. |
| Panel de fusibles E (rojo) | |
| E1 | Bobinas de encendido |
| E2 | Compresor del aire acondicionado |
| E5 | Faro izquierdo |
| E6 | Transmisión automática |
| E7 | Panel de instrumentos |
| E8 | Sistema de aire acondicionado (ventilador) |
| E9 | Faro derecho |
| E10 | Control dinámico |
| E11 | Arranque del motor;
Gestión térmica. |
| E12 | Bomba de aceite. |
Panel de fusibles del salpicadero
Asignación de fusibles en el lado izquierdo del salpicadero
| Número | Descripción |
|---|---|
| 2 | – |
| 4 | Pantalla Head-up |
| 5 | Interfaz de música Audi;
Puerto de carga USB. |
| 6 | Controles del aire acondicionado delantero |
| 7 | Bloqueo de la columna de dirección |
| 8 | Pantalla central |
| 9 | Juego de indicadores |
| 10 | Ajuste de volumen |
| 11 | Interruptor de luz |
| 12 | Electrónica de la columna de dirección |
| 14 | Sistema de infoentretenimiento |
| 15 | Ajuste de la columna de dirección asistida |
| 16 | Calefacción del volante;
Electrónica del volante. |
Caja de fusibles del maletero
Asignación de fusibles en el maletero
| Número | Descripción |
|---|---|
| Número | Descripción |
| Caja de fusibles A (negra) | |
| A1 | Gestión térmica;
Bomba de refrigerante. |
| A2 | Calentador del parabrisas delantero |
| A3 | Calentador del parabrisas delantero |
| A5 | Control de la suspensión;
Suspensión neumática. |
| A6 | Transmisión automática |
| A7 | Calentador de la luneta trasera |
| A8 | Calefacción de los asientos traseros |
| A9 | Luces traseras izquierdas |
| A10 | Módulo de airbag |
| A11 | Bloqueo del portón trasero;
Bloqueo de la tapa del combustible; Sistema de acceso confort. |
| A12 | Portón trasero eléctrico |
| Caja de fusibles B (roja) | |
| B2 | Batería de alto voltaje; |
| B3 | Bomba de agua de la batería de alto voltaje. |
| B4 | Motor eléctrico; |
| B6 | Compresor eléctrico |
| B8 | Compresor del aire acondicionado. |
| B9 | Control de temperatura |
| B10 | Batería de alto voltaje. |
| B11 | Dispositivo de carga de alto voltaje |
| Número | Descripción |
|---|---|
| Panel de fusibles C (marrón) | |
| C1 | Antena externa |
| C2 | Audi Phonebox |
| C3 | Soporte lumbar;
Electrónica del asiento delantero derecho; Masaje de asientos. |
| C4 | Asistente lateral Audi |
| C6 | Monitorización de la presión de los neumáticos |
| C7 | Apertura y arranque del vehículo (NFC). |
| C8 | Receptor de radio auxiliar para calefacción;
Módulo inteligente (depósito de combustible). |
| C9 | Portavasos climatizado |
| C10 | Sintonizador de TV;
Módulo de intercambio de datos y telemática. |
| C11 | Módulo de control de la batería auxiliar |
| C12 | HomeLink, Abrepuertas de garaje |
| C13 | Cámara de marcha atrás;
Cámaras periféricas. |
| C14 | Luces traseras derechas |
| C16 | Módulo de airbag;
Módulo de tensión del cinturón de seguridad del pasajero delantero. |
| Panel de fusibles E (rojo) | |
| E2 | – |
| E3 | Limpieza de gases de escape, AdBlue |
| E5 | Enganche de remolque (luz derecha) |
| E7 | Enganche de remolque |
| E8 | Enganche de remolque (luz izquierda) |
| E9 | Enganche de remolque (toma) |
| E10 | Diferencial deportivo;
Tracción a las cuatro ruedas. |
| E11 | AdBlue |
2022
Caja de fusibles del reposapiés
Vehículos con volante a la izquierda
Vehículos con volante a la derecha
Asignación de fusibles en el espacio para los pies del conductor/pasajero delantero
| Número | Descripción |
| Panel de fusibles P A (marrón) | |
| A1 | Calentamiento del catalizador |
| A2 | Componentes del motor |
| A3 | Válvulas de escape;
Inyectores de combustible; Admisión del radiador; Calentamiento de la cubierta del bloque. |
| A4 | Bomba de vacío;
Bomba de agua caliente; Sensor de partículas; Sensor de biodiésel; Válvulas de escape. |
| A5 | Sensor de luz de freno |
| A6 | Válvulas del motor;
Ajuste del árbol de levas. |
| A7 | Sensores de oxígeno calentados;
Sensor de flujo de masa de aire; Bomba de agua. |
| A8 | Bomba de agua;
Bomba de alta presión; Válvula reguladora de alta presión; Sensor de flujo de masa de aire; Soporte del motor; Válvula de temperatura. |
| A9 | Bomba de agua caliente;
Generador del sistema de tracción de 48 V; Bomba de agua de 48 V; |
| A10 | Sensor de presión de aceite;
Sensor de temperatura de aceite. |
| A11 | Sensor de posición del pedal del embrague;
Generador del sistema de tracción de 48 V; Bomba de agua; Generador del sistema de tracción de 12 V. |
| A12 | Válvulas del motor;
Soporte del motor. |
| A13 | Ventilador del radiador |
| A14 | Inyectores de combustible;
Unidad de control del motor. |
| A15 | Bobinas de encendido;
Sensores de oxígeno calentados. |
| A16 | Bomba de combustible |
| Panel de fusibles P B (rojo) | |
| B1 | Sistema de alarma antirrobo |
| B2 | Unidad de control del motor |
| B3 | Soporte lumbar;
Masaje de asientos; Electrónica del asiento delantero izquierdo. |
| B4 | Mecanismo de selección de la transmisión automática |
| B5 | Bocina |
| B6 | Freno de estacionamiento electromecánico |
| B7 | Módulo del puerto de diagnóstico |
| B8 | Módulo de control del techo |
| B9 | Sistema de conexión de alarmas. |
| B10 | Módulo de control del airbag |
| B11 | Control electrónico de estabilidad (ESC);
ABS. |
| B12 | Puerto de diagnóstico;
Sensor de luz y lluvia. |
| B13 | Sistema de control de climatización, calefacción y ventilación |
| B14 | Módulo de control de la puerta delantera derecha |
| B15 | Compresor del aire acondicionado |
| B16 | Sistema de frenos |
| Panel de fusibles P C (negro) | |
| C1 | Calefacción de los asientos delanteros |
| C2 | Limpiaparabrisas |
| C3 | Electrónica del faro izquierdo |
| C4 | Techo panorámico de cristal |
| C5 | Módulo de control de la puerta delantera izquierda |
| C6 | Tomas de 12V |
| C7 | Módulo de control de la puerta trasera derecha;
Elevalunas eléctrico de la puerta trasera derecha. |
| C8 | Tracción total |
| C9 | Electrónica del faro derecho |
| C10 | Lavaparabrisas;
Lavafaros. |
| C11 | Módulo de control de la puerta trasera izquierda |
| C12 | Calefacción estacionaria |
| Panel de fusibles D (negro) | |
| D1 | Electrónica de los asientos delanteros;
Ventilación del asiento; Espejo; Sistema de aire acondicionado; Control del sistema de aire acondicionado trasero; Desempañador del parabrisas delantero; Puerto de diagnóstico. |
| D2 | Puerto de diagnóstico;
Módulo de control del sistema eléctrico del vehículo. |
| D3 | Activador de sonido y regulación del sonido de escape |
| D4 | Sensor de posición del pedal del embrague |
| D5 | Arranque del motor;
Desactivación en modo de emergencia. |
| D6 | Información de tráfico (TMC);
Puerto de diagnóstico. |
| D7 | Puertos USB |
| D8 | HomeLink |
| D9 | Control de crucero adaptativo;
Asistente de conductor Audi. |
| D10 | Sonido externo;
Módulo del pedal del acelerador. |
| D11 | Cámara delantera |
| D12 | Faro derecho |
| D13 | Faro izquierdo |
| D14 | Válvula de refrigeración del aceite de la transmisión. |
| D15 | Alarma;
Sistema manos libres. |
| Panel de fusibles E (rojo) | |
| E1 | Bobinas de encendido |
| E2 | Compresor del aire acondicionado |
| E5 | Faro izquierdo |
| E6 | Transmisión automática |
| E7 | Panel de instrumentos |
| E8 | Sistema de aire acondicionado (ventilador) |
| E9 | Faro derecho |
| E10 | Control dinámico |
| E11 | Arranque del motor;
Gestión térmica. |
| E12 | Bomba de aceite. |
Panel de fusibles del salpicadero
Asignación de fusibles en el lado izquierdo del salpicadero
| Número | Descripción |
|---|---|
| 2 | – |
| 4 | Pantalla Head-up |
| 5 | Interfaz de música Audi;
Puerto USB de carga. |
| 6 | Controles del aire acondicionado delantero |
| 7 | Bloqueo de la columna de dirección |
| 8 | Pantalla central |
| 9 | Juego de indicadores |
| 10 | Ajuste de volumen |
| 11 | Interruptor de luz |
| 12 | Electrónica de la columna de dirección |
| 14 | Sistema de infoentretenimiento |
| 15 | Ajuste de la columna de dirección asistida |
| 16 | Calefacción del volante;
Electrónica del volante. |
Caja de fusibles del maletero
Asignación de fusibles en el maletero
| Número | Descripción |
|---|---|
| Número | Descripción |
| Panel de fusibles A (negro) | |
| A1 | Gestión térmica;
Bomba de refrigerante. |
| A2 | Desempañador del parabrisas delantero |
| A3 | Desempañador del parabrisas delantero |
| A5 | Control de la suspensión;
Suspensión neumática. |
| A6 | Transmisión automática |
| A7 | Desempañador de la luneta trasera |
| A8 | Calefacción de los asientos traseros |
| A9 | Luces traseras izquierdas |
| A10 | Módulo de airbag |
| A11 | Bloqueo del portón trasero;
Bloqueo de la tapa del combustible; Sistema de acceso confort. |
| A12 | Portón trasero eléctrico |
| Panel de fusibles B (rojo) | |
| B2 | Batería de alto voltaje; |
| B3 | Bomba de agua de la batería de alto voltaje. |
| B4 | Motor eléctrico; |
| B6 | Compresor eléctrico |
| B8 | Compresor del aire acondicionado. |
| B9 | Control de temperatura |
| B10 | Batería de alto voltaje. |
| B11 | Dispositivo de carga de alto voltaje |
| Número | Descripción |
|---|---|
| Caja de fusibles C (marrón) | |
| C1 | Antena externa |
| C2 | Audi Phonebox |
| C3 | Soporte lumbar;
Electrónica del asiento delantero derecho; Masaje de asientos. |
| C4 | Asistente lateral Audi |
| C6 | Monitorización de la presión de los neumáticos |
| C7 | Apertura y arranque del vehículo (NFC). |
| C8 | Receptor de radio para calefacción;
Módulo inteligente (depósito de combustible). |
| C9 | Portavasos climatizado |
| C10 | Sintonizador de TV;
Módulo de intercambio de datos y telemática. |
| C11 | Módulo de control de la batería auxiliar |
| C12 | HomeLink, Abrepuertas de garaje |
| C13 | Cámara de marcha atrás;
Cámaras periféricas. |
| C14 | Luces traseras derechas |
| C16 | Módulo de airbag;
Módulo de tensión del cinturón de seguridad del pasajero delantero. |
| Caja de fusibles E (roja) | |
| E2 | – |
| E3 | Limpieza de gases de escape, AdBlue |
| E5 | Conexión de remolque (luz derecha) |
| E7 | Enganche de remolque |
| E8 | Conexión de remolque (luz izquierda) |
| E9 | Conexión de remolque (toma) |
| E10 | Diferencial deportivo;
Tracción a las cuatro ruedas. |
| E11 | AdBlue |
Acerca del Audi Q5 FY (2018-2022)
El Audi Q5 FY, fabricado entre 2018 y 2022, es un SUV elegante y sofisticado que combina un diseño moderno con tecnologías avanzadas. Este modelo es conocido por su amplitud, confort y excelentes características de conducción. El Audi Q5 FY ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, diseñadas para proporcionar un rendimiento y una eficiencia óptimos. Con características de seguridad avanzadas y tecnologías como el sistema quattro, este vehículo es ideal para aquellos que buscan fiabilidad y confort en la carretera.
Diagrama de la caja de fusibles del Audi Q5 FY
Esta página muestra el diagrama de la caja de fusibles del Audi Q5 FY, que es esencial para el correcto mantenimiento y reparación del vehículo. Las ubicaciones típicas de las cajas de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles del mismo amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad de su Audi Q5 FY.
