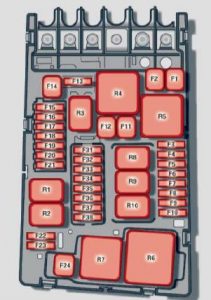

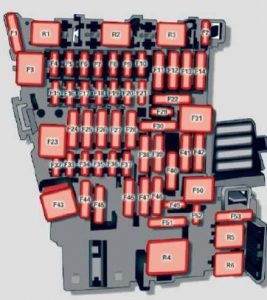

Audi TTS Coupé (2009-2017) – caja de fusibles

En este artículo, encontrará diagramas de la caja de fusibles del Audi TTS Coupé (2009–2017), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).

Audi TTS Coupé (2009-2010) – diagrama de fusibles

Año de fabricación: 2009, 2010.

El fusible del encendedor de cigarrillos (toma de corriente) en el Audi TTS Coupé (2009-2010) es el fusible 30 en la caja de fusibles del salpicadero.

Salpicadero

Número	Descripción	Amperaje [A]
1	Relé del motor, unidad de control del depósito de combustible, luz de advertencia del airbag desactivada, interruptor de luces (iluminación de interruptores), conector de diagnóstico	10
2	ABS, ASR, ESP, interruptor de luces de freno	5
3	Faro AFS (izquierdo)	5
4	Sensor de nivel de aceite (intervalo de mantenimiento prolongado) (WIV), sistema de monitoreo de presión de neumáticos, interruptor del programa electrónico de estabilidad (ESP), faros AFS (unidad de control), sistema de aire acondicionado (sensor de presión), interruptor de luces de marcha atrás	5
5	Regulación automática del haz de los faros, faros AFS (derecho) / regulación manual del haz de los faros, faros halógenos	5
		10
6	Unidad de control para la transmisión de datos CAN (gateway), control electromecánico, gateway de la transmisión automática	5
7	Asistente de estacionamiento, espejo interior con atenuación automática, mecanismo de apertura de puertas de garaje, boquillas de limpiaparabrisas calefactadas, bomba de lavado, relé deflector (Roadster)	5
8	Embrague Haldex	5
9	Controlador Audi magnetic ride	5
10	Unidad de control del airbag	5
11	Sensor de flujo de masa de aire, calefacción del bloque motor	5
		10
12	Unidad de control de la puerta (cierre centralizado del conductor / pasajero)	10
13	Conector de diagnóstico	10
14	Sensor de lluvia, gateway de la transmisión automática	5
15	Iluminación del techo (iluminación interior)	5
16	Sistema de aire acondicionado (unidad de control)	10
17	Sistema de monitoreo de presión de neumáticos (unidad de control)	5
18	–	–
19	–	–
20	–	–
21	Inyectores de combustible (motor de gasolina)	10
22	Deflector (Roadster)	30
23	Bocina	20
24	Transmisión (unidad de control)	15

25	Calefacción de la luneta trasera Coupé / luneta trasera calefactada Roadster	30
		20
26	Ventana del lado del conductor	30
27	Ventana del lado del pasajero	30
28	–	–
29	Bomba de lavado de parabrisas	15
30	Encendedor de cigarrillos	20
31	Motor de arranque	40
32	Módulo de la columna de dirección	5
33	Juego de intermitentes	5
34	Sistema de radionavegación, radio	20
		15
35	Amplificador de audio	30
36	Motor (unidad de control)	10
37	CAN (gateway)	5
38	Encendedor de cigarrillos	20
39	–	–
40	–	–
41	–	–
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	Sintonizador SDARS, paquete de teléfono móvil, sintonizador de TV	5
48	Interfaz VDA	5
49	–	–

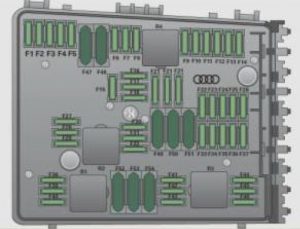

Compartimento del motor

Número	Descripción	Amperaje [A]
Soporte de fusibles (negro)
1	–	–
2	–	–
3	–	–
4	–	–
5	Sistema de alarma antirrobo (sensor), sistema de alarma antirrobo (bocina)	5
6	Sistema de lavado de faros	30
7	Bombas eléctricas de combustible (válvula de suministro / regulación de volumen)	15
		10
8	Limpiaparabrisas	30
9	Asientos calefactados (conductor y pasajero)	25
10	Soporte lumbar (conductor y pasajero)	10
11	–	–

12	Ventilador de ventilación	40
Soporte de fusibles (marrón)
1	Bomba de combustible (6 cilindros)	15
2	Sensores de O2 (6 cilindros)	10
3	Sensor de flujo de masa de aire (6 cilindros)	5
4	Sensores de O2 (6 cilindros)	10
5	Bobina de relé de volumen de bobina de relé de válvula (14 cilindros)	5
6	Válvula de la bomba de aire secundario (6 cilindros, sensores de O2 (4 cilindros)	10
7	Mazo de cables del motor precableado	10
8	Bobinas de encendido (4 cilindros / bobinas de encendido (6 cilindros))	20
		30
9	Motor (unidad de control)	25
10	Bomba de agua con retardo	10
11	Alimentación (pedal de embrague, pedal de freno)	5
12	Filtro de carbón activado / válvula de control de presión de sobrealimentación (4 cilindros)	10
