Audi A8 D5 (2018-2021) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Audi A8 D5 (2018–2021), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Audi A8 D5 (2018-2020)
Ubicación del panel de fusibles
Habitáculo
Dentro del habitáculo hay dos bloques de fusibles:
El primero se encuentra en el lado izquierdo del salpicadero.
El segundo se encuentra detrás de la cubierta en el espacio para los pies a la izquierda.

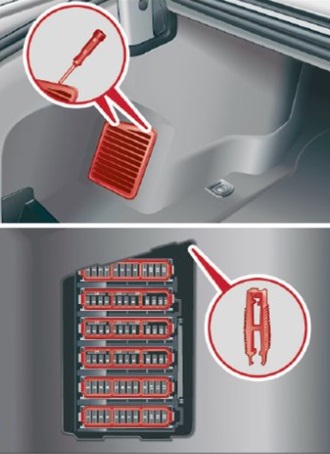

Maletero
Se encuentra en el lado izquierdo del maletero, detrás del panel decorativo lateral.
Esquemas del panel de fusibles

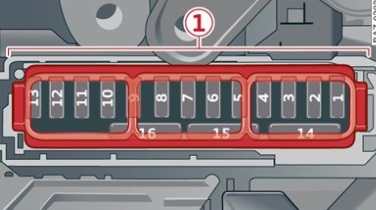

Panel de fusibles del salpicadero
Asignación de fusibles en el lado izquierdo del salpicadero (2018-2020)
| Número | Descripción |
|---|---|
| A1 | 2018-2019:
Sistema de control de climatización; 2020: Sistema de climatización; Sensor de aire interior. |
| A2 | Teléfono;
Antena en el techo. |
| A3 | 2018-2019:
Sistema de climatización; Sistema de fragancia; Ionizador; 2020: Sistema de control de climatización; Sistema de fragancia; Sensor de partículas. |
| A4 | Pantalla Head-up |
| A5 | 2018-2019:
Interfaz de música Audi; 2020: Interfaz de música Audi; Puertos USB. |
| A7 | Bloqueo de la columna de dirección |
| A8 | Pantalla MMI delantera |
| A9 | Salpicadero |
| A10 | Control de volumen |
| A11 | Interruptor de luces;
Paneles de control. |
| A12 | Electrónica de la columna de dirección |
| A14 | Módulo de control del sistema de infoentretenimiento MMI |
| A15 | Ajuste de la columna de dirección |
| A16 | Calefacción del volante |

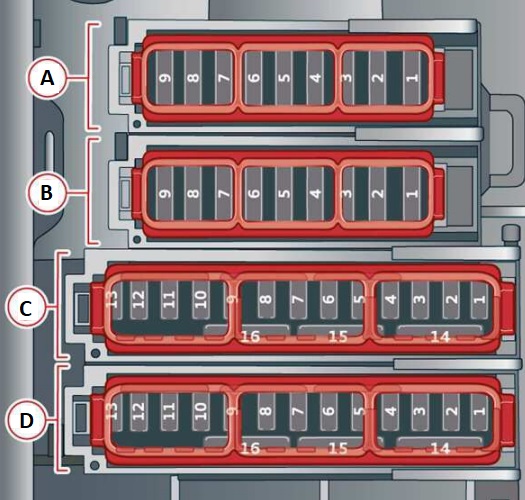

Caja de fusibles del espacio para los pies
Asignación de fusibles en el espacio para los pies (2018-2020)
| Número | Descripción |
|---|---|
| Número | Descripción |
| Caja de fusibles A (marrón) | |
| A1 | Bobinas de encendido del motor |
| A2 | Arranque del motor (embrague del motor eléctrico) |
| A3 | Módulo de control del limpiaparabrisas |
| A4 | Electrónica del faro izquierdo |
| A5 | Ventilador del sistema de climatización |
| A6 | Salpicadero |
| A7 | Limpiaparabrisas |
| A9 | Techo panorámico de cristal |
| Caja de fusibles B (negra) | |
| B1 | Fijación del motor |
| B2 | Módulo de control de la puerta trasera izquierda |
| B3 | Limpiaparabrisas;
Lavafaros. |
| B4 | Electrónica del faro derecho |
| B5 | Calefacción de los asientos delanteros |
| B6 | Módulo de control de la puerta trasera derecha |
| B7 | Puerta |
| B8 | Módulo de control de la puerta delantera izquierda |
| B9 | 2018-2019:
No utilizado; 2020: Calefacción estacionaria |
| Caja de fusibles C (roja) | |
| C1 | Sistema de alarma antirrobo |
| C2 | Módulo de control del motor |
| C5 | Bocina |
| C6 | Freno de estacionamiento |
| Número | Descripción |
|---|---|
| C7 | Módulo de control de la puerta (diagnóstico) |
| C8 | Iluminación del techo interior |
| C9 | Módulo de control de los sistemas de asistencia al conductor |
| C10 | Módulo de control del airbag |
| C11 | 2018-2019:
Control electrónico de estabilidad (ESC); 2020: Control electrónico de estabilidad (ESC); Sistema antibloqueo de frenos (ABS). |
| C12 | 2018-2019:
Conector de diagnóstico; Sensor de luz y lluvia; 2020: Unidad de climatización trasera; Conector de diagnóstico; Sensor de luz y lluvia. |
| C13 | Sistema de climatización |
| C14 | Módulo de control de la puerta delantera derecha |
| C15 | Sistema de climatización;
Electrónica de la carrocería. |
| C16 | 2018-2019:
No utilizado; 2020: Sistema de frenos |
| Panel de fusibles D (negro) | |
| D2 | Elementos del motor |
| D3 | Elementos del motor |
| D4 | Elementos del motor |
| D5 | Sensor de luz de freno |
| D6 | Elementos del motor |
| D7 | Elementos del motor |
| D8 | Elementos del motor |
| D9 | Elementos del motor |
| D10 | Sensor de presión de aceite;
Sensor de temperatura de aceite. |
| D11 | Arranque del motor |
| D12 | Elementos del motor |
| D13 | Ventilador del radiador |
| D14 | Módulo de control del motor |
| D15 | Sensores del motor |
| D16 | Bomba de combustible |

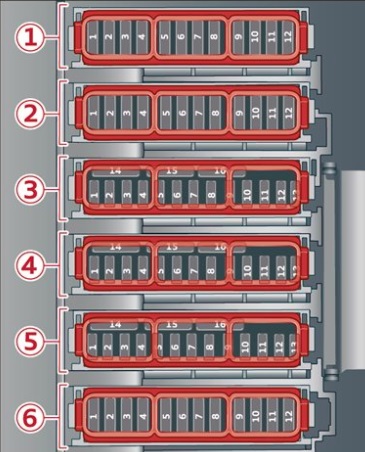

Esquema de fusibles del maletero
Asignación de fusibles en el maletero (2018-2020)
| Número | Descripción |
|---|---|
| Número | Descripción |
| Caja de fusibles A (negra) | |
| A1 | 2018-2019:
No utilizado; 2020: Gestión térmica |
| A5 | Suspensión neumática |
| A6 | Transmisión automática |
| A7 | Ajuste del asiento trasero derecho |
| A8 | Calefacción de los asientos traseros |
| A9 | Cierre centralizado;
Luces traseras. |
| A10 | Pretensor del cinturón de seguridad delantero del lado del conductor |
| A11 | 2018-2019:
Cierre centralizado; Cortinilla trasera; 2020: Cierre centralizado; Cortinilla trasera; Tapa del depósito. |
| A12 | Tapa del maletero |
| Caja de fusibles B (roja) | |
| B1 | Ventilador del sistema de climatización para los pasajeros traseros |
| B3 | 2018-2019:
No utilizado; 2020: Limpieza de gases de escape; Actuador de sonido. |
| B4 | Panel de control del sistema de climatización para los pasajeros traseros |
| B5 | Luz del enganche de remolque derecho |
| B6 | Motor de posicionamiento del enganche de remolque |
| B7 | Enganche de remolque |
| B8 | Bombilla del enganche de remolque izquierdo |
| B9 | Toma del enganche de remolque |
| B10 | Diferencial deportivo |
| B11 | 2018-2019:
No utilizado; 2020: Limpieza de gases de escape. |
| Caja de fusibles C (marrón) | |
| C1 | Módulo de control de los sistemas de asistencia al conductor |
| C2 | Audi phone box |
| C3 | Ajuste de los asientos traseros |
| C4 | Asistente lateral |
| C5 | Sistema de entretenimiento para los pasajeros traseros (tablet Audi) |
| C6 | Sistema de monitorización de la presión de los neumáticos |
| C7 | Sistema de llamada de emergencia |
| C8 | 2018-2019:
Monitorización de los depósitos de combustible; 2020: Receptor de radio para calefacción estacionaria; Monitorización del depósito de combustible. |
| C9 | Palanca de cambios de la transmisión automática |
| C10 | 2018-2019:
Sintonizador de TV; 2020: Sintonizador de TV; Módulo de control de intercambio de datos. |
| C11 | Apertura/arranque del vehículo (NFC) |
| C12 | Apertura de la puerta del garaje |
| C13 | Cámara de marcha atrás;
Cámaras perimetrales. |
| C14 | Cierre centralizado;
Luces traseras. |
| C15 | Ajuste del asiento trasero izquierdo |
| Número | Descripción |
|---|---|
| C16 | Pretensor del cinturón de seguridad delantero del lado del pasajero |
| Panel de fusibles D (negro) | |
| D1 | 2018-2019:
Ventilación del asiento; Calefacción del asiento; Espejo retrovisor; Sistema de climatización; Control del sistema de climatización trasero; 2020: Ventilación de los asientos; Calefacción de los asientos traseros; Espejo retrovisor; Nevera; Conector de diagnóstico. |
| D2 | Módulo de control de la puerta (comunicación) |
| D3 | Actuador de sonido |
| D4 | Válvula de calefacción de la transmisión |
| D5 | 2018-2019:
Arranque del motor; 2020: Arranque del motor; Motor eléctrico. |
| D7 | 2018-2019:
No utilizado; 2020: Pedal del acelerador activo. |
| D8 | 2018-2019:
Asistente de visión nocturna; 2020: Asistente de visión nocturna; Suspensión activa. |
| D9 | Asistente de control de crucero adaptativo |
| D11 | Asistente de intersecciones;
Sistemas de asistencia al conductor. |
| D12 | 2018-2019:
No utilizado; 2020: Sonido externo. |
| D14 | Faro derecho |
| D15 | Faro izquierdo |
| Panel de fusibles E (rojo) | |
| E1 | 2018-2019:
No utilizado; 2020: Suspensión activa. |
| E2 | 2018-2019:
No utilizado; 2020: Interruptor de servicio. |
| E3 | Nevera |
| E 4 | 2018-2019:
No utilizado; 2020: Motor eléctrico. |
| E5 | Sistema de frenos |
| E6 | 2018-2019:
No utilizado; 2020: Bomba de agua de alta tensión. |
| E7 | 2018-2019:
No utilizado; 2020: Climatización interna. |
| E8 | 2018-2019:
No utilizado; 2020: Compresor de climatización. |
| E9 | Módulo de control de la batería auxiliar |
| E10 | 2018-2019:
No utilizado; 2020: Batería de alta tensión. |
| E11 | 2018-2019:
No utilizado; 2020: Batería de alta tensión. |
| E14 | 2018-2019:
No utilizado; 2020: Gestión térmica. |
| E15 | 2018-2019:
No utilizado; 2020: Gestión térmica. |
| Panel de fusibles F (blanco) | |
| F1 | Calefacción del reposabrazos central trasero |
| F2 | Techo corredizo trasero |
| F3 | Reproductor de CD/DVD |
| F5 | Toma de corriente alterna |
| F6 | Pretensor del cinturón de seguridad trasero del lado del pasajero |
| F7 | Calefacción del reposabrazos central delantero |
| F8 | Calefacción de los reposapiés traseros |
| F11 | Mando a distancia del asiento trasero |
| F12 | Pretensor del cinturón de seguridad trasero del lado del conductor |
Audi A8 D5
El fusible del encendedor de cigarrillos (toma de corriente) en el Audi A8 D5 es el fusible B7 en la caja de fusibles del espacio para los pies.
Ubicación de la caja de fusibles
Habitáculo
Hay dos bloques de fusibles:
El primero se encuentra en el lado izquierdo del salpicadero. Y el segundo se encuentra detrás de la cubierta en el espacio para los pies izquierdo.
Maletero
Se encuentra en el lado izquierdo del maletero, detrás del panel decorativo lateral.
Esquema de fusibles
Panel de fusibles en el espacio para los pies
Asignación de fusibles en el espacio para los pies
| Número | Descripción |
|---|---|
| Número | Descripción |
| Caja de fusibles 1 (marrón) | |
| A1 | Bobinas de encendido del motor |
| A2 | Arranque del motor;
Embrague del motor eléctrico. |
| A3 | Módulo de control del limpiaparabrisas |
| A4 | Electrónica del faro izquierdo |
| A5 | Ventilador del aire acondicionado |
| A6 | Salpicadero |
| A7 | Limpiaparabrisas |
| A9 | Techo panorámico de cristal |
| Caja de fusibles 2 (negra) | |
| B1 | Fijación del motor |
| B2 | Módulo de control de la puerta trasera izquierda |
| B3 | Limpiaparabrisas;
Lavafaros. |
| B4 | Electrónica del faro derecho |
| B5 | Calefacción de los asientos delanteros |
| B6 | Módulo de control de la puerta trasera derecha |
| B7 | Toma de 12V |
| B8 | Módulo de control de la puerta delantera izquierda |
| B9 | Calefacción estacionaria |
| Caja de fusibles 3 (roja) | |
| C1 | Sistema de alarma antirrobo |
| C2 | Módulo de control del motor |
| C5 | Bocina |
| C6 | Freno de estacionamiento |
| Número | Descripción |
|---|---|
| C7 | Módulo de control del bus CAN (diagnóstico) |
| C8 | Módulo de control del techo |
| C9 | Módulo de control de los sistemas de asistencia al conductor |
| C10 | Módulo de control del airbag |
| C11 | Control electrónico de estabilidad (ESC);
Sistema antibloqueo de frenos (ABS). |
| C12 | Unidad de control del aire acondicionado trasero;
Conector de diagnóstico; Sensor de luz y lluvia. |
| C13 | Sistema de control de climatización, calefacción y ventilación;
Módulo de control del sistema eléctrico del vehículo. |
| C14 | Módulo de control de la puerta delantera derecha |
| C15 | Ventilador del aire acondicionado;
Módulo de control del sistema eléctrico del vehículo. |
| C16 | Depósito de presión del sistema de frenos |
| Panel de fusibles 4 (negro) | |
| D2 | Elementos del motor;
Bomba de agua; Sensor de oxígeno calentado. |
| D3 | Válvulas de escape;
Inyectores de combustible; Admisión de aire; Calefacción del motor. |
| D4 | Sensor de NOx;
Sensor de partículas; Sensor de biodiésel; Válvulas de escape. |
| D5 | Sensor de luz de freno |
| D6 | Válvulas del motor;
Ajuste del árbol de levas. |
| D7 | Sensor de oxígeno calentado;
Sensor de masa de aire. |
| D8 | Bomba de agua;
Bomba de alta presión; Sensor de masa de aire; Ajuste de la presión del combustible. |
| D9 | Motor de arranque-alternador de 48V;
Bomba de agua de 48V; Elementos del motor. |
| D10 | Sensor de presión de aceite;
Sensor de temperatura de aceite. |
| D11 | Motor de arranque-alternador de 48V;
Bomba de agua de 48V; Motor de arranque-alternador de 12V. |
| D12 | Válvulas del motor;
Fijación del motor. |
| D13 | Refrigeración del motor |
| D14 | Módulo de control del motor;
Inyectores de combustible. |
| D15 | Sensor de oxígeno calentado;
Refrigeración del aire comprimido; Bobinas de encendido. |
| D16 | Bomba de combustible |
Caja de fusibles del habitáculo
Asignación de fusibles en el lado izquierdo del salpicadero
| Número | Descripción |
|---|---|
| A1 | Sistema de climatización, calefacción y ventilación;
Sensor de aire interior. |
| A2 | Audi Phonebox;
Antena exterior. |
| A3 | Sistema de control de climatización, calefacción y ventilación;
Sistema de fragancia; Sensor de partículas. |
| A4 | Pantalla Head-up |
| A5 | Interfaz de música Audi;
Puertos USB. |
| A7 | Bloqueo de la columna de dirección |
| A8 | Pantalla inferior y superior |
| A9 | Salpicadero |
| A10 | Regulación de volumen |
| A11 | Interruptor de luces;
Paneles de control. |
| A12 | Electrónica de la columna de dirección |
| A14 | Módulo de control del sistema de infoentretenimiento MMI |
| A15 | Regulación de la columna de dirección |
| A16 | Calefacción del volante |
Esquema de fusibles en el maletero
Asignación de fusibles en el maletero
| Número | Descripción |
|---|---|
| Número | Descripción |
| Panel de fusibles 1 (negro) | |
| A1 | Gestión térmica |
| A5 | Suspensión neumática |
| A6 | Transmisión automática |
| A7 | Ajuste del asiento trasero derecho |
| A8 | Calefacción de los asientos traseros |
| A9 | Luces traseras. |
| A10 | Pretensor del cinturón de seguridad delantero del lado del conductor |
| A11 | Tapa del maletero;
Módulo de control del sistema de confort Cortinilla trasera; Depósito de combustible. |
| A12 | Módulo de control de la tapa del maletero |
| Panel de fusibles 2 (rojo) | |
| B1 | Ventilador del sistema de aire acondicionado trasero |
| B2 | Antena exterior |
| B3 | Limpieza de gases de escape;
Actuador de sonido. |
| B4 | Panel de control del sistema de aire acondicionado trasero |
| B5 | Luz del enganche de remolque derecho |
| B6 | Motor de posicionamiento del enganche de remolque |
| B7 | Enganche de remolque |
| B8 | Luz del enganche de remolque izquierdo |
| B9 | Toma del enganche de remolque;
Batería de alta tensión. |
| B10 | Diferencial deportivo |
| B11 | Limpieza de gases de escape. |
| Panel de fusibles 3 (marrón) | |
| C1 | Módulo de control de los sistemas de asistencia al conductor |
| C2 | Audi Phonebox trasero |
| C3 | Ajuste de los asientos traseros |
| C4 | Asistente lateral |
| C5 | Sistema de entretenimiento trasero (tablet Audi) |
| C6 | Sistema de monitorización de la presión de los neumáticos |
| C7 | Sistema de conexión de emergencia |
| C8 | Receptor de radio para calefacción estacionaria;
Monitorización del depósito de combustible. |
| C9 | Palanca de cambios de la transmisión automática |
| C10 | Sintonizador de TV;
Módulo de control de intercambio de datos. |
| C11 | Apertura y arranque del vehículo (NFC) |
| C12 | Apertura de la puerta del garaje (Homelink) |
| C13 | Cámara de marcha atrás;
Cámaras periféricas. |
| C14 | Apertura y arranque del vehículo (NFC);
Luces traseras. |
| C15 | Ajuste del asiento trasero izquierdo |
| Número | Descripción |
|---|---|
| C16 | Pretensor del cinturón de seguridad del asiento delantero del pasajero |
| Caja de fusibles 4 (negra) | |
| D1 | Ventilación de los asientos;
Calefacción de los asientos traseros; Espejo retrovisor; Nevera; Conector de diagnóstico. |
| D2 | Módulo de control del bus CAN (comunicación) |
| D3 | Actuador acústico |
| D4 | Válvula de calefacción para la transmisión |
| D5 | Arranque del motor;
Motor eléctrico. |
| D7 | Pedal del acelerador activo. |
| D8 | Asistente de visión nocturna;
Suspensión activa. |
| D9 | Asistente de dirección adaptativa |
| D11 | Asistente de intersecciones;
Sistemas de asistencia al conductor; Sistema de radar; Sistema de cámaras. |
| D12 | Generador de sonidos externos |
| D13 | Puertos USB |
| D14 | Faro derecho |
| D15 | Faro izquierdo |
| Caja de fusibles 5 (roja) | |
| E1 | Suspensión activa. |
| E2 | Interruptor de servicio. |
| E3 | Nevera |
| E4 | Sistema de propulsión eléctrica |
| E5 | Sistema de frenos |
| E6 | Bomba de agua de alta tensión. |
| E7 | Control adicional de climatización, calefacción y ventilación |
| E8 | Compresor del aire acondicionado. |
| E9 | Módulo de control de la batería adicional |
| E10 | Batería de alta tensión. |
| E11 | Cargador de alta tensión |
| E14 | Gestión térmica. |
| E15 | Gestión térmica. |
| Caja de fusibles 6 (blanca) | |
| F1 | Calefacción del reposabrazos central trasero |
| F2 | Techo corredizo trasero |
| F3 | Reproductor de CD/DVD |
| F5 | Toma de corriente alterna |
| F6 | Pretensor del cinturón de seguridad del asiento trasero del pasajero |
| F7 | Calefacción del reposabrazos central delantero |
| F8 | Calefacción de los reposapiés traseros |
| F11 | Mando a distancia del asiento trasero |
| F12 | Pretensor del cinturón de seguridad del asiento trasero del conductor |
Acerca del Audi A8 D5 (2018-2021)
El modelo Audi A8 D5, fabricado entre 2018 y 2021, representa la cúspide del lujo y la tecnología en el segmento de las berlinas de lujo. Este modelo es conocido por su diseño elegante, tecnologías avanzadas y alto nivel de confort. El Audi A8 D5 ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, con las versiones más potentes equipadas con un motor V8. El vehículo está equipado con sistemas avanzados de asistencia al conductor que aumentan la seguridad y la comodidad durante la conducción. El interior es espacioso y lujosamente equipado, con énfasis en los detalles y materiales de alta calidad.
Esquema de la caja de fusibles del Audi A8 D5
Esta página muestra el esquema de la caja de fusibles para el modelo Audi A8 D5, que es crucial para el mantenimiento y las reparaciones de los sistemas eléctricos del vehículo. En este modelo, las cajas de fusibles suelen estar ubicadas en el compartimento del motor y en el interior, más comúnmente en el lado del conductor o del pasajero. Los esquemas incluyen los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es una parte integral del sistema eléctrico y una comprensión adecuada de su esquema es esencial para un mantenimiento eficaz del vehículo.
