Renault Espace (1997-2006) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Renault Espace (1997–2006), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Renault Espace – diagrama de fusibles
Año de producción: 1997, 1998, 1999, 2000, 2001, 2002.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Renault Espace son el fusible 11 en el habitáculo.
Ubicación
Habitáculo
Tipo 1
Descripción
| FA | (15A) Reserva |
| cibo completo | (10A) Reserva |
| FC | Reserva |
| F1 | (10A) Faros traseros izquierdos |
| F2 | (10A) Faros delanteros derechos;
Faros traseros laterales derechos. |
| F3 | (7,5A) Espejos laterales calefactables |
| F6 | (25A) Asientos eléctricos |
| F9 | (25A) Limpiaparabrisas trasero |
| F10 | (15A) Gestión del motor |
| F11 | (15A) Encendedor de cigarrillos |
| F12 | (25A) Limpiaparabrisas delantero |
| F13 | (7,5A) Luces de marcha atrás |
| F14 | (20A) Asientos calefactables |
| F15 | (25A) Módulo de control multifunción;
Limpiaparabrisas. |
| F18 | (10A) Calefacción;
Aire acondicionado; Luces de marcha atrás. |
| F19 | (20A) Tapa trasera |
| F21 | (15A) Faros antiniebla |
| F22 | (10A) Faros antiniebla traseros |
| F25 | (20A) Bocina |
| F26 | (15A) Sistema de audio;
Espejos laterales eléctricos. |
| F27 | (10A) Teléfono |
| F28 | (10A) Iluminación interior |
| F29 | (10A) Módulo de control multifunción |
| F30 | (5A) Sistema antirrobo;
Sistema de suspensión activa. |
| F31 | (3A) Relé del motor del ventilador de refrigeración |
| F33 | (15A) Calefacción;
Aire acondicionado; Sistema de audio. |
| F34 | (7,5A) Equipamiento opcional |
| F36 | (7,5A) Transmisión automática |
| F37 | (7,5A) Sistema de frenos antibloqueo (ABS) |
| F38 | (30A) Gestión del motor |
| F39 | (15A) Airbag;
Sistema antirrobo. |
| F40 | (20A) Control de crucero;
Luces de freno; Sistema de suspensión activa. |
| F41 | (40A) Elevalunas eléctricos delanteros |
| F42 | (30A) Bocina;
Interruptor de luces. |
| F57 | (30A) Sistema de control de suspensión |
- Cristal calefactable de los faros antiniebla
- Relé 1 circuitos principales de arranque
- Relé del motor del ventilador de refrigeración

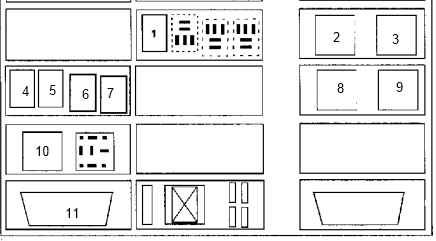

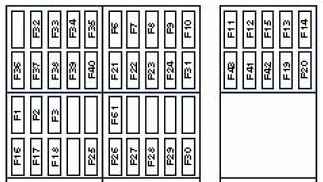

Tipo 2
Relés
Descripción
| F1 | (10A) Luces traseras izquierdas |
| F2 | (10A) Luces delanteras derechas;
Luces traseras laterales derechas. |
| F3 | (7,5A) Espejos laterales calefactables |
| F6 | (25A) Asientos eléctricos |
| F7 | (15A) Aire acondicionado;
Cierre centralizado; Inmovilizador. |
| F8 | (15A) Alarma |
| F9 | (25A) Limpiaparabrisas trasero |
| F10 | (3A) Gestión del motor |
| F11 | (15A) Encendedor de cigarrillos |
| F12 | (25A) Limpiaparabrisas delantero |
| F13 | (10A) Aire acondicionado, luces de marcha atrás |
| F14 | (20A) Asientos calefactables |
| F15 | (25A) Limpiaparabrisas delantero |
| F 16 | (15A) Faro izquierdo – luz de carretera |
| F17 | (15A) Faro derecho – luz de carretera |
| F18 | (7,5A) Luces de marcha atrás |
| F19 | (10A) Lukasz |
| F20 | (10A) Sistema de alimentación de combustible dual |
| F21 | (15A) Faros antiniebla |
| F22 | (10A) Faros antiniebla traseros |
| F23 | Embrague – posición “ACC” |
| F24 | (15A) Sistema de gestión del motor – Diésel |
| F25 | (20A) Bocina |
| F26 | (5A) Sistema antirrobo;
Sistema de audio. |
| F27 | (10A) Sistema de audio;
Teléfono. |
| F28 | (10A) Iluminación interior |
| F29 | (20A) Sistema de audio;
Iluminación del interruptor. |
| F30 | (5A) Sistema de control de suspensión |
| F31 | (3A) Calefactor;
Aire acondicionado. |
| F32 | (15A) Sistema de audio |
| F33 | Calefactor;
Aire acondicionado. |
| F34 | (5A) Panel de instrumentos |
| F35 | (5A) Reproductor de CD |
| F36 | (5A) Transmisión automática |
| F37 | (7,5A) Sistema de frenos antibloqueo (ABS) |
| F38 | (30A) Gestión del motor |
| F39 | (15A) Airbag;
Sistema antirrobo; Panel de instrumentos. |
| F40 | (20A) Control de crucero;
Luces de emergencia; Luces de freno; Sistema de suspensión activa. |
| F41 | (30A) Elevalunas eléctricos |
| F42 | (30A) Elevalunas eléctricos |
| F43 | Junta – sistema de control de transmisión automática, relé de los circuitos principales de encendido |
| F61 | (5A) Sistema de gestión del motor (sistema de combustible dual) |
- Relé del aire acondicionado
- Relé de alimentación de la ventana trasera
- Relé de la luneta trasera calefactable
- Relé del faro antiniebla trasero
- Relé de la iluminación interior – trasera
- Relé antirrobo
- Relé de los faros antiniebla delanteros
- Relé 1 circuitos principales de arranque
- Relé 2 circuitos principales de arranque
- Relé del limpiaparabrisas delantero intermitente
- Conector de diagnóstico (DLC)
Compartimento del motor
Descripción
| F44 | (40A) Espejos calefactables;
Luneta trasera calefactable. |
| F45 | (60A) Caja de fusibles / relés, espacio para los pies ^ 42), relé del circuito principal de arranque, módulo de la unidad de control multifunción (1999 ^) |
| F46 | (60A) Caja de fusibles / relés, espacio para los pies ^ 12, F29) |
| F47 | – |
| F48 | (50A) Calefactor y aire acondicionado |
| F49 | (30A) Gestión del motor |
| F50 | (70A) Relé de los faros – luces de carretera, relé de los faros – luces de cruce, lavafaros |
| F51 | (60A) Sistema de frenos antibloqueo (ABS) |
| F53 | (60A) Conector de carga |
| F54 | (40A) Relé del motor del ventilador de refrigeración 1 |
| F55 | (40A) Relé del motor del ventilador de refrigeración 2 |
| F56 | – |
| F57 | – |
| F58 | (15A) Faro izquierdo – luz de carretera |
| F59 | (15A) Faro derecho – luz de carretera |
Tipo 1
- Relé de luces de carretera
- Relé de luces de cruce
- Relé del motor del ventilador de calefacción
- –
- Relé del motor de arranque
- –
- Relé de la bobina de encendido
- Relé de gestión del motor
- Relé del sensor de oxígeno
- Relé de la bomba de combustible
Tipo 2
- Relé de la bomba de combustible
- Relé de la bomba de combustible
- Relé del motor de arranque
- Relé de las luces de cruce durante la conducción diurna
- Relé del ventilador de calefacción
- Relé para la activación del ventilador de refrigeración del motor con 2 velocidades
- Relé del ventilador de refrigeración del motor
- Relé de protección contra el sobrecalentamiento del motor
- Relé del ventilador de refrigeración del motor
Renault Espace (2002-2006) – diagrama de la caja de fusibles
Año de producción: 2002, 2003, 2004, 2005, 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Renault Espace (2002-2006) es el fusible F24 en la caja de fusibles del salpicadero.

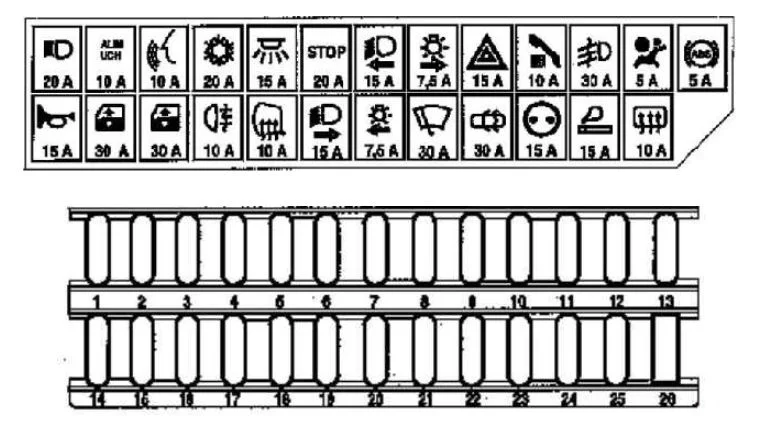

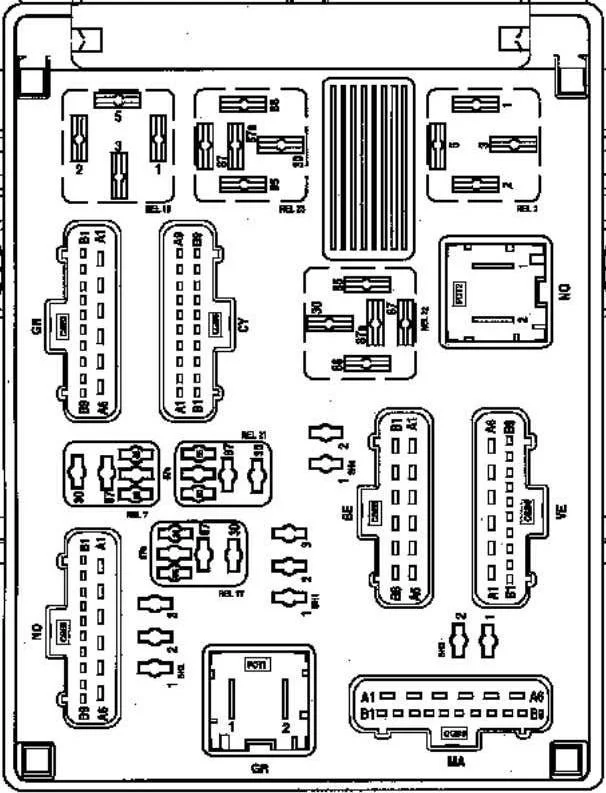

Caja de fusibles del salpicadero
| Nº | Amperaje [A] | Descripción |
| F1 | – | – |
| F2 | 10 | Alimentación del módulo combinado en el habitáculo;
Lector de tarjetas; Botón de arranque; Freno de estacionamiento automático. |
| F3 | 10 | Sintetizador de voz;
Ajuste del haz de luces de xenón; Panel de instrumentos; Boquillas de pulverización; Control de ajuste de los faros. |
| F4 | 20 | Luces de marcha atrás;
Calefacción y aire acondicionado; Asistencia al estacionamiento; +Señal de advertencia al encender; Iluminación del interruptor; Sensor de lluvia; Espejos retrovisores electrocromáticos; Compresor del aire acondicionado; Señal del motor del limpiaparabrisas. |
| F5 | 15 | Iluminación con temporizador del habitáculo |
| F6 | 20 | Luces de freno;
Palanca de limpiaparabrisas; Conector de diagnóstico; Indicador de bloqueo de acceso para niños; Indicador de bloqueo eléctrico de las puertas traseras; Iluminación de los interruptores de los elevalunas eléctricos; Control de crucero; Conexión del kit manos libres. |
| F7 | 15 | Faro izquierdo de cruce;
Ordenador con lámparas de xenón; Motor de ajuste de los faros. |
| F8 | 7,5 | Faro lateral derecho |
| F9 | 15 | Faros e indicadores de advertencia |
| F10 | 10 | Sistema de comunicación;
Radio; Memoria de posición del asiento; Relé del asiento; Alimentación del relé de la luneta trasera calefactable. |
| F11 | 30 | Sintetizador de voz;
Panel de instrumentos; Faros antiniebla delanteros; Aire acondicionado. |
| F12 | 5 | Airbags y pretensores |
| F13 | 5 | Ordenador ABS;
Programa electrónico de estabilidad. |
| F14 | 15 | Alarma de voz (zumbido) |
| F15 | 30 | Control de ventanas del lado del conductor;
Espejos laterales eléctricos. |
| F 16 | 30 | Elevalunas eléctrico del pasajero |
| F17 | 10 | Faros antiniebla traseros |
| F18 | 10 | Espejos laterales calefactables |
| F19 | 15 | Faro derecho de cruce |
| F20 | 7,5 | Faro lateral izquierdo;
Iluminación de la guantera; Iluminación de la matrícula; Iluminación del encendedor de cigarrillos; Iluminación de los interruptores excepto puertas y luces de emergencia; Iluminación del indicador del freno de estacionamiento. |
| F21 | 30 | Luces de carretera y limpiaparabrisas trasero |
| F22 | 30 | Cierre centralizado |
| F23 | 15 | Alimentación de accesorios de la consola |
| F24 | 15 | Encendedor de cigarrillos |
| F25 | 10 | Bloqueo de la columna de dirección;
Alimentación del relé de la luneta trasera calefactable. |
| Número | Descripción |
| RELÉS | |
| R2 | Luneta trasera calefactable |
| R7 | Faros antiniebla delanteros |
| R9 | Limpiaparabrisas |
| R10 | Limpiaparabrisas |
| R11 | Pantalla trasera;
Luces de marcha atrás |
| R12 | Cierre de puertas |
| R13 | Cierre de puertas |
| R18 | Iluminación temporizada del habitáculo |
| R19 | Placa de relés |
| R21 | Inicio de frenado |
| R22 | UCH – +al encender |
| R23 | Accesorios, radio con accesorios;
Elevalunas trasero eléctrico |
| Derivación | |
| SH1 | Elevalunas traseros eléctricos |
| SH2 | Elevalunas delanteros eléctricos |
| SH3 | Luces diurnas |
| SH4 | Luces diurnas |
Panel central
El fusible de desconexión para el aparato se encuentra en el panel central, debajo de la cubierta del reposabrazos.
| Nº | Amperaje [A] | Descripción |
| F50 | 20 | Fusible de desconexión del aparato:
Toma de diagnóstico; Radio; Ordenador de soporte de memoria del asiento; Reloj y temperatura exterior; Ordenador auxiliar para navegación; Unidad central; Advertencia de conexión; Receptor de presión de neumáticos. |
| Número | Amp [A] | Descripción |
| F32 | – | – |
| F33 | – | – |
| F34 | 15 | Alimentación del asiento eléctrico del conductor |
| F35 | 20 | Asientos calefactables para conductor y pasajero |
| F36 | 20 | Asiento eléctrico del conductor |
| F37 | 20 | Asiento eléctrico del pasajero |
| Relés | ||
| R3 | Alimentación del asiento | |
| R4 | Faros de luces de estacionamiento | |
| R5 | Faros de luces de carretera | |
| R6 | Bomba del lavaparabrisas | |
| R7 | Faros de luces de freno apagados | |
| Nº | Amp [A] | Descripción |
| F26 | 30 | Toma de remolque |
| F27 | 30 | Techo corredizo |
| F28 | 30 | Elevalunas trasero izquierdo eléctrico |
| F29 | 30 | Elevalunas trasero derecho eléctrico |
| F30 | 5 | Sensor de ángulo de dirección |
| F31 | 30 | Techo corredizo con función de sombreado |
| Relés | ||
| R7 | Aire acondicionado | |
| Nº | Descripción |
| R20 | Elevalunas eléctrico |
