Opel Corsa B (1993-2000) – caja de fusibles
Opel Corsa B – esquema de la caja de fusibles
Año de fabricación: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Corsa B es el fusible 18 (20A) en la caja de fusibles del habitáculo.
Habitáculo

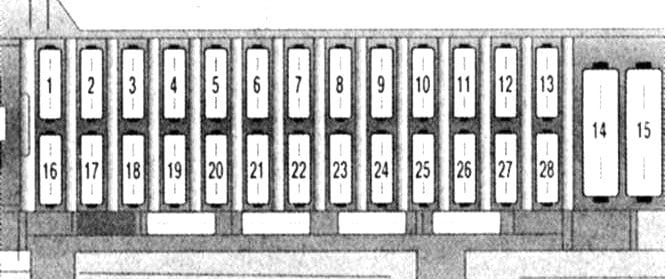

Caja principal
Se encuentra debajo del salpicadero, en el lado del conductor, detrás del panel protector.
Descripción
|
1
|
20A Alarma de emergencia;
Sistema de sirena antirrobo;
Iluminación interior y del maletero.
|
|
2
|
10A Transmisión automática
|
|
3
|
30A Ventanas traseras calefactables;
Sistema antirrobo.
|
|
4
|
10A Luces diurnas
|
|
5
|
10A Transmisión automática
|
|
6
|
10A Luces de marcha atrás y antiniebla traseras
|
|
7
|
30A Aire acondicionado
|
|
8
|
20A Luz de posición izquierda;
Luz de posición trasera izquierda.
|
|
9
|
Techo corredizo 20A
|
|
10
|
10A Faro izquierdo de luces largas
|
|
11
|
30A Limpiaparabrisas de faros
|
|
12
|
10A Faro izquierdo de luces de posición;
Ajuste de faros.
|
|
13
|
20A Cierre centralizado
|
|
14
|
40A Ventanas traseras calefactables
|
|
15
|
30A Ventilador de calefacción y A/C
|
|
|
16
|
30A Limpiaparabrisas delantero
|
|
|
17
|
10A Receptor de radio;
Pantalla de información;
Dispositivos de señalización;
A/C;
Iluminación de la guantera;
Elevalunas eléctricos;
Apertura de espejos exteriores;
Dirección asistida.
|
|
|
18
|
20A Cierre centralizado;
Luces traseras;
Velocímetros;
A/T;
Asientos calefactables y luneta trasera calefactable;
Encendedor de cigarrillos.
|
|
|
19
|
Faros 10A D/S;
Luces diurnas.
|
|
|
20
|
30A Ventilador A/C
|
|
|
21
|
15A Luces de freno y alarmas
|
|
|
22
|
10A ABS
|
|
|
23
|
10A Luz de posición derecha;
Luz de posición trasera derecha;
Iluminación de la matrícula.
|
|
|
24
|
15A Aire acondicionado
|
|
|
25
|
10A Faro derecho de luces de cruce
|
|
|
26
|
20A Bomba de combustible;
Sistema de inyección de combustible.
|
|
|
27
|
10A Faro derecho de posición;
Ajuste de faros.
|
|
|
28
|
30A Elevalunas
|

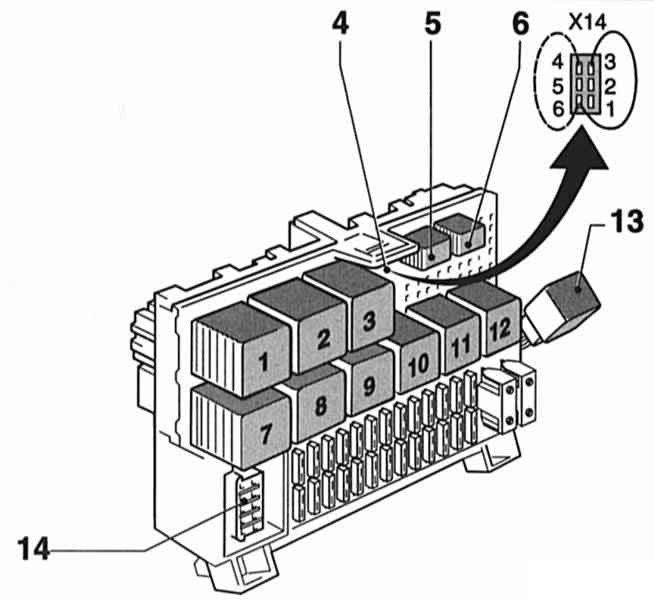

Relés
Descripción
- Calefacción de espejos exteriores (relé temporizado)
- Activa el relé de la señal
- Funcionamiento intermitente del limpiaparabrisas trasero
- Codificación de luces antiniebla (6 pines)
- Luces antiniebla
- Luces antiniebla
- Funcionamiento intermitente de los limpiaparabrisas delanteros
- Luneta trasera calefactable
- Faros con señal acústica de advertencia
- Sirena antirrobo
- Bomba de lavado de faros (relé de retardo)
- Relé de alarma antirrobo
- DRL
- DLC según versión de 10, 14 o 16 pines
La construcción de los bloques y la designación de sus elementos pueden variar de lo presentado y dependen del año de fabricación y del nivel de equipamiento del vehículo.

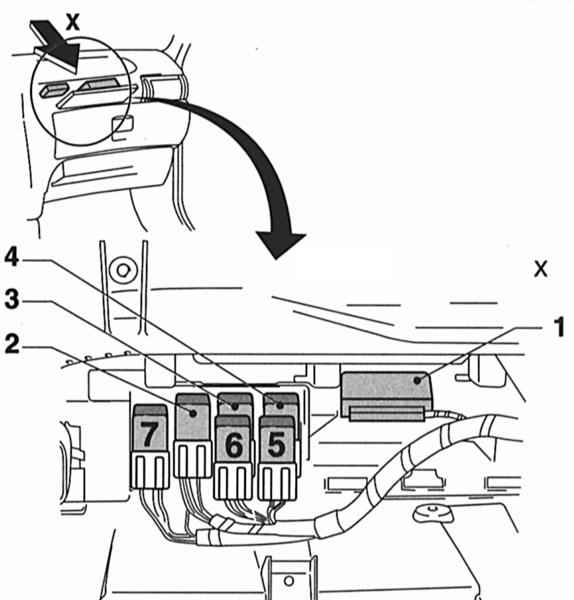

Caja de relés adicional 1
Se encuentra encima de la guantera.
Descripción
Tipo 1
- Alarma antirrobo (unidad de control)
- Ventilador del condensador A/C (relé K51)
- Ventilador del condensador A/C (relé K52)
- Ventilador del condensador A/C (relé K26)
- A/C
- Ventilador A/C
- Ventilador del condensador A/C, 2ª velocidad
Tipo 2
- Relé I del ventilador del condensador A/C (hasta 1995)
- Relé II del ventilador del condensador A/C (hasta 1995) o Relé A/C (desde 1996)
- Relé III del ventilador del condensador A/C (hasta 1995)

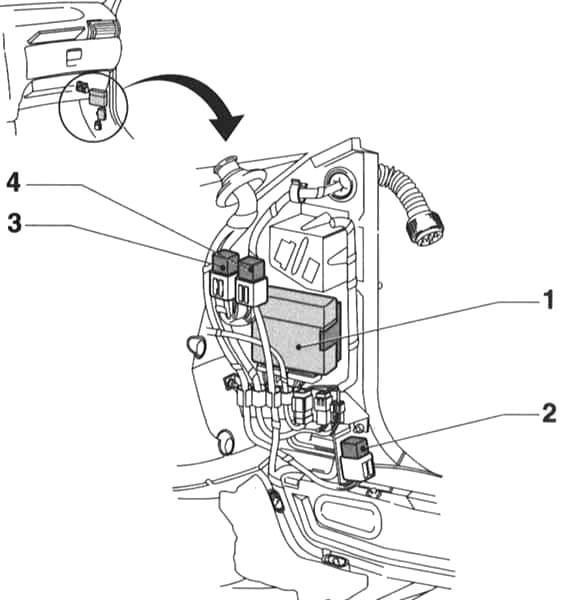

Caja de relés adicional 2
Este dispositivo está fijado al escape derecho, cerrado con el revestimiento interior.
Descripción
- Unidad de control MulTec
- Relé de la bomba de combustible
- Relé de bujías para motores diésel
- Relé de control de carga de la batería
Compartimento del motor
Se encuentra en el lado izquierdo del compartimento del motor. El esquema actual estará impreso en la tapa.

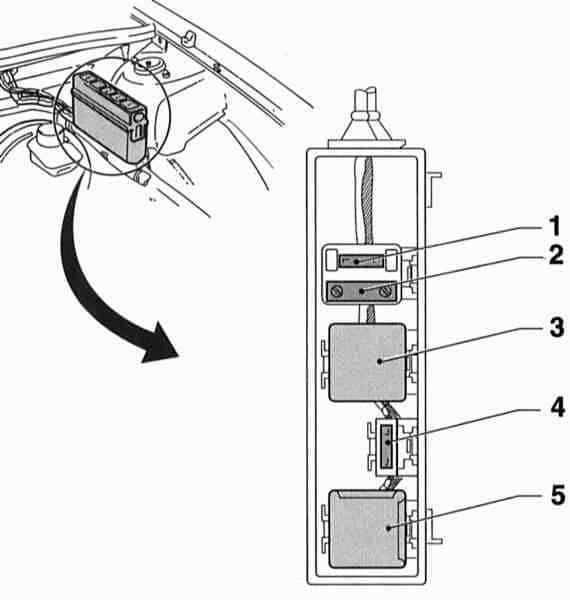

Tipo 1
Descripción
- Fusible de calefacción del filtro de combustible del motor diésel
- Fusible de bujía del motor diésel
- Relé del calentador del filtro diésel
- Fusible de la bocina y del sistema de alarma antirrobo
- Relé del compresor A/C

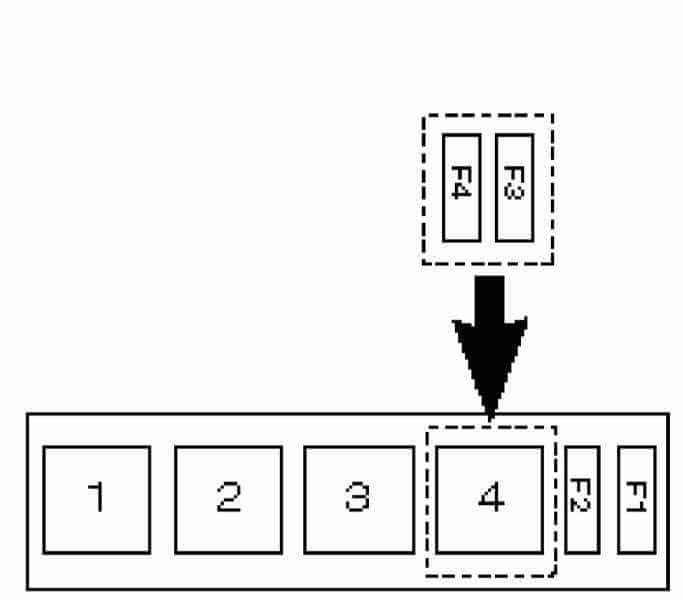

Tipo 2
Descripción
- F1 – F2 Bomba de aire para la mezcla de aire en la salida
- F3 Fusible de calefacción del filtro de combustible del motor diésel
- F4 Fusible de bujía del motor diésel
- 1 Relé del compresor A/C
- 2 Relé I del ventilador del condensador A/C
- 3 Relé II del ventilador del condensador A/C
- 4 Relé III del ventilador del condensador A/C
