Volvo S40 (2001-2012) – caja de fusibles
Volvo S40 mk1 (2001) – esquema de la caja de fusibles
Año de fabricación: 2001.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC90 (2003) es el fusible 2 y 9 en la caja de fusibles del habitáculo.

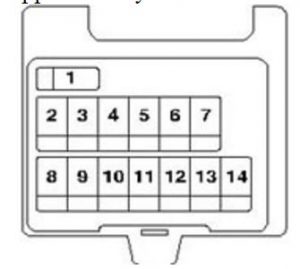

Caja de fusibles en el habitáculo
| Número | Descripción | Amperaje [A] |
| 1 | Motor del ventilador;
etc. |
25 |
| 2 | Encendedor de cigarrillos;
Accesorios. |
20 |
| 3 | Accesorios;
Elevalunas eléctricos; Espejos eléctricos. |
10 |
| 4 | ECM para DSA/ABS/CEM | 10 |
| 5 | Calefacción de asiento | 20 |
| 6 | Iluminación de interruptores:
luces de emergencia DSA, CEM, intermitentes |
15 |
| 7 | Control de crucero;
Bloqueo de cambio; SRS; Alarma. |
10 |
| 8 | Indicadores de advertencia;
Cierre centralizado activado. |
15 |
| 9 | Sistema de audio;
Encendedor de cigarrillos |
15 |
| 10 | Cepillo/boquillas delanteras | 20 |
| 11 | SRS, ECM para DSA/motor/transmisión,
instrumento combinado, inmovilizador. |
10 |
| 12 | Techo abierto;
Calefacción/aire acondicionado; Alarma; Recordatorio de cinturón de seguridad. |
15 |
| 13 | Conector OBD II;
Luces de freno. |
15 |
| 14 | Cepillo delantero;
Cepillos de faros; Cepillo/boquilla trasera. |
20 |

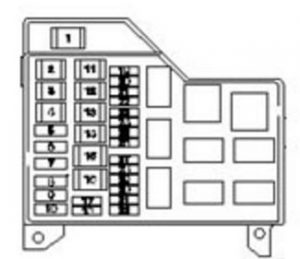

Fusibles en el compartimento del motor
| Nº | Descripción | Amperaje [A] |
| 1 | – | 120 |
| 2 | Alimentación de fusibles 11/B 1,2,8 y 13 | 40 |
| 3 | – | – |
| 4 | – | – |
| 5 | Calefacción de la luneta trasera;
Calefacción de los espejos laterales. |
25 |
| 6 | Asiento del conductor con soporte | 25 |
| 7 | – | – |
| 8 * | ECC;
Iluminación adicional; Encendido; Sirena; Panel de instrumentos combinado. |
10 |
| 9 * | Cierre centralizado;
Alarma. |
20 |
| 10 * | Audio | 15 |
| 11 | ECM del inmovilizador;
Relé del motor. |
20 |
| 12 | Elevalunas eléctricos;
Espejos eléctricos. |
30 |
| 13 | Ventilador del radiador | 30 |
| 14 | Arranque;
Alimentación de fusibles 11 / B 3-7, 9-12 y 14. |
40 |
| 15 | ABS | 50 |
| 16 | – | – |
| 17 | Bomba de combustible | 15 |
| 18 | Elementos del motor | 10 |
| 19 | Faros antiniebla | 20 |
| 20 | – | – |
| 21 | Faros de cruce izquierdos | 15 |
| 22 | Faros de cruce derechos | 15 |
| 23 | Iluminación de posición | 10 |
| 24 | Iluminación de posición | 10 |
| 25 | TCM | 10 |
| 26 | – | – |
| 27 | Toma de corriente trasera | 15 |
| 28 | Luz principal | 15 |
| 29 | Bocina | 15 |
| 30 | Cargador de A/C;
Ventilador del aire acondicionado; |
20 |
| 31 | Bomba VAC (AT) | 10 |
| 32 | – | – |
| * Para quitar estos fusibles, es necesario PRIMERO LEVANTAR
el gancho amarillo del fusible (fusible de transporte) manualmente, y luego quitar el fusible con una herramienta especial para fusibles. |
||
Volvo S40 (2005) – esquema de la caja de fusibles
Año de fabricación: 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC90 (2003) es el fusible 45(?) en la caja de fusibles del habitáculo.

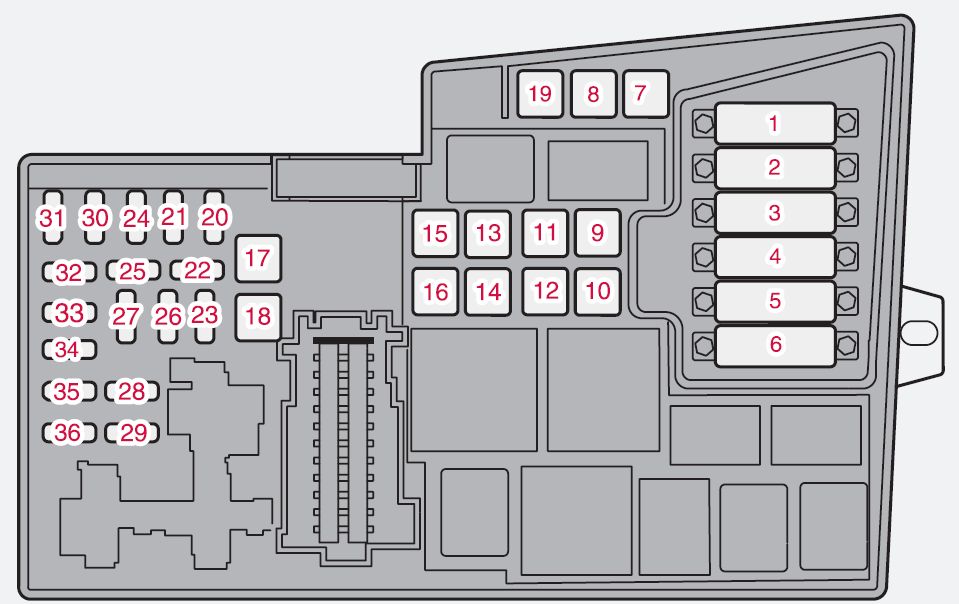

Caja de fusibles en el compartimento del motor
| Número | Descripción | Amperaje [A] |
| 1 | Ventilador de refrigeración (radiador) | 50 |
| 2 | Dirección asistida | 80 |
| 3 | Alimentación para la caja de fusibles en el habitáculo | 60 |
| 4 | Alimentación para la caja de fusibles en el habitáculo | 60 |
| 5 | Elementos y unidades de aire acondicionado | 80 |
| 6 | – | – |
| 7 | Bomba ABS | 30 |
| 8 | Válvulas ABS | 20 |
| 9 | Módulo de control del motor (ECM) | 30 |
| 10 | Ventilador del sistema de aire acondicionado | 40 |
| 11 | Limpiafaros | 20 |
| 12 | Luneta trasera térmica | 30 |
| 13 | Relé del motor de arranque | 30 |
| 14 | Conector del remolque | 40 |
| 15 | – | – |
| 16 | Alimentación para el sistema de audio | 30 |
| 17 | Escobillas del limpiaparabrisas | 30 |
| 18 | Alimentación para la caja de fusibles en el habitáculo | 40 |
| 19 | – | – |
| 20 | Bocina | 15 |
| 21 | – | – |
| 22 | Subwoofer | 15 |
| 23 | Módulo de control del motor (ECM); Módulo de control de la transmisión (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Llave de arranque | 15 |
| 27 | Compresor del aire acondicionado; Válvula de cierre de agua. | 10 |
| 28 | Módulo de control del sistema de aire acondicionado (CCM); Módulo de control multimedia (MMM). | 10 |
| 29 | Faros antiniebla delanteros (opcional) | 15 |
| 30 | Módulo de control del motor (ECM) | 3 |
| 31 | Regulador de voltaje del generador | 10 |
| 32 | Inyectores de combustible | 10 |
| 33 | Elemento calefactor; Sonda lambda calefactada; Bomba de vacío. | 20 |
| 34 | Bobinas de encendido; Módulo de control del motor. | 10 |
| 35 | Válvulas del sensor del motor; Relé del aire acondicionado; Bobina del relé; Válvula de cierre de agua. | 15 |
| 36 | Módulo de control del motor (ECM) | 10 |
Caja de fusibles en el habitáculo
La caja de fusibles en el habitáculo se encuentra debajo del espacio para los pasajeros.
| Número | Descripción | Amperaje [A] |
| 37 | No utilizado | – |
| 38 | No utilizado | – |
| 39 | No utilizado | – |
| 40 | No utilizado | – |
| 41 | No utilizado | – |
| 42 | No utilizado | – |
| 43 | Sistema de audio | 15 |
| 44 | Sistema de retención suplementario (SRS) | 10 |
| 45 | Toma de 12 V en la parte trasera | 15 |
| 46 | Iluminación – guantera, salpicadero, espacio para los pies. | 5 |
| 47 | Techo practicable (opcional); Espejos laterales. | 5 |
| 48 | Limpiafaros | 15 |
| 49 | Sistema de retención suplementario (SRS); Sensor de peso del pasajero (OWS). | 10 |
| 50 | – | – |
| 51 | Faros bi-xenón (opcional) | 10 |
| 52 | ABS | 5 |
| 53 | Dirección asistida | 10 |
| 54 | Módulo de control de la transmisión (TCM); Módulo electrónico del diferencial (DEM). | 10 |
| 55 | – | – |
| 56 | Módulo de control de carga de la batería | 10 |
| 57 | Conector de diagnóstico integrado; Interruptor de luces de freno. | 15 |
| 58 | Luz de cruce derecha; Relé de faros auxiliares. | 7,5 |
| 59 | Luz de cruce izquierda | 7,5 |
| 60 | Asiento del conductor calefactado (opcional) | 15 |
| 61 | Asiento del pasajero calefactado (opcional) | 15 |
| 62 | Techo practicable (opcional) | 20 |
| 63 | Elevalunas eléctrico y cierre de puerta: puerta trasera del lado del pasajero | 20 |
| 64 | Receptor de radio; GPS (opcional). | 5 |
| 65 | Sistema de navegación Volvo (opcional); Sistema de audio. | 5 |
| 66 | Módulo de control del sistema de audio (ICM); Bobina del relé del sistema de audio. | 10 |
| 67 | – | – |
| 68 | Control de crucero | 5 |
| 69 | Sistema de aire acondicionado; Sensor de lluvia (opcional). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Techo practicable; Iluminación del techo delantero; Espejo con atenuación automática; Recordatorio del cinturón de seguridad. | 5 |
| 74 | Relé de la bomba de combustible | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Toma de 12 V en el maletero; Módulo de control de accesorios (AEM). | 15 |
| 78 | – | – |
| 79 | Luces de advertencia | 5 |
| 80 | – | – |
| 81 | Elevalunas eléctrico y cierre de puerta: puerta del lado del conductor | 20 |
| 82 | Elevalunas eléctrico y cierre: puerta del lado del pasajero. | 25 |
| 83 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor | 25 |
| 84 | Asiento del pasajero con accionamiento eléctrico | 25 |
| 85 | Asiento del conductor con accionamiento eléctrico | 25 |
| 86 | Relé de iluminación interior; Iluminación del maletero; Asientos eléctricos. | 5 |
Volvo S40 (2006) – esquema de fusibles
Año de fabricación: 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S40 (2006) es el fusible 45 en la caja de fusibles del habitáculo.
Caja de fusibles en el compartimento del motor
| Número | Descripción | Amperaje [A] |
| 1 | Ventilador de refrigeración (radiador) | 50 |
| 2 | Dirección asistida | 80 |
| 3 | Alimentación para el panel de fusibles en el habitáculo | 60 |
| 4 | Alimentación para el panel de fusibles en el habitáculo | 60 |
| 5 | – | – |
| 6 | – | – |
| 7 | Bomba ABS | 30 |
| 8 | Válvulas ABS | 20 |
| 9 | Módulo de control del motor (ECM) | 30 |
| 10 | Ventilador del sistema de aire acondicionado | 40 |
| 11 | Limpiafaros | 20 |
| 12 | Alimentación para la luneta trasera térmica | 30 |
| 13 | Relé del motor de arranque | 30 |
| 14 | Conector del remolque | 40 |
| 15 | – | – |
| 16 | Alimentación para el sistema de audio | 30 |
| 17 | Escobillas del limpiaparabrisas | 30 |
| 18 | Alimentación para el esquema de fusibles en el habitáculo | 40 |
| 19 | – | – |
| 20 | Bocina | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Módulo de control del motor (ECM); Módulo de control de la transmisión (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Llave de arranque | 15 |
| 27 | Compresor del aire acondicionado | 10 |
| 28 | – | – |
| 29 | Faros antiniebla delanteros (opcional) | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Inyectores de combustible | 10 |
| 33 | Sonda lambda calefactada; Bomba de vacío. | 20 |
| 34 | Bobinas de encendido; Módulo de control del motor; Sensor de presión del aire acondicionado. | 10 |
| 35 | Válvulas del sensor del motor; Relé del aire acondicionado; Bobina del relé; Válvula de cierre de agua. | 15 |
| 36 | Módulo de control del motor (ECM); Sensor de la mariposa. | 10 |
Esquema de fusibles en el habitáculo
El esquema de fusibles en el compartimento de pasajeros se encuentra debajo de la guantera.
| Número | Descripción | Amperaje [A] |
| 37 | No utilizado | – |
| 38 | No utilizado | – |
| 39 | No utilizado | – |
| 40 | No utilizado | – |
| 41 | No utilizado | – |
| 42 | No utilizado | – |
| 43 | Sistema de audio; Sistema de navegación Volvo (opcional). | 15 |
| 44 | Sistema de retención suplementario (SRS) | 10 |
| 45 | Toma de 12 V en la parte trasera | 15 |
| 46 | Iluminación: guantera, salpicadero, espacio para los pies. | 5 |
| 47 | Iluminación interior | 5 |
| 48 | – | – |
| 49 | Sistema de retención suplementario (SRS); Sensor de peso del pasajero (OWS). | 10 |
| 50 | – | – |
| 51 | Asistente de estacionamiento (opcional); AWD. | 10 |
| 52 | Módulo de control de la transmisión (TCM) | 5 |
| 53 | ABS; Dirección asistida; Faros bi-xenón (opcional). | 10 |
| 54 | Módulo de control del motor; Turbo (ECM). | 10 |
| 55 | – | – |
| 56 | Módulo de control de la sirena de advertencia | 10 |
| 57 | Conector de diagnóstico integrado; Interruptor de luces de freno. | 15 |
| 58 | Luz de carretera derecha; Relé para luces auxiliares. | 7,5 |
| 59 | Luz de carretera izquierda | 7,5 |
| 60 | Asiento del conductor calefactado (opcional) | 15 |
| 61 | Asiento del pasajero calefactado (opcional) | 15 |
| 62 | Techo practicable (opcional) | 20 |
| 63 | Elevalunas eléctrico y cierre de puerta: puerta trasera del lado del pasajero | 20 |
| 64 | Sistema de audio; Sistema de navegación Volvo (opcional). | 5 |
| 65 | Sistema de amplificación | 5 |
| 66 | Módulo de control del sistema de audio (ICM); Aire acondicionado. | 10 |
| 67 | – | – |
| 68 | Control de crucero | 5 |
| 69 | Aire acondicionado; Sensor de lluvia (opcional). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Techo practicable; Iluminación interior delantera; Espejo con atenuación automática; Recordatorio del cinturón de seguridad. | 5 |
| 74 | Relé de la bomba de combustible | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Toma de 12 V en el maletero; Módulo de control de equipos adicionales (AEM). | 15 |
| 78 | – | – |
| 79 | Luces de marcha atrás | 5 |
| 80 | – | – |
| 81 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor | 20 |
| 82 | Elevalunas eléctrico y cierre: puerta del lado del pasajero | 25 |
| 83 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor | 25 |
| 84 | Asiento del pasajero con accionamiento eléctrico | 25 |
| 85 | Asiento del conductor con accionamiento eléctrico | 25 |
| 86 | Relé de iluminación interior; Iluminación del maletero; Asientos eléctricos. | 5 |
Volvo S40 (2007) – esquema de fusibles
Año de fabricación: 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S40 (2007) es el fusible 45 en el esquema de fusibles del habitáculo.
Esquema de fusibles en el compartimento del motor
| Número | Descripción | Amperaje [A] |
| 1 | Ventilador de refrigeración (radiador) | 50 |
| 2 | Dirección asistida | 80 |
| 3 | Alimentación al panel de fusibles en el habitáculo | 60 |
| 4 | Alimentación al panel de fusibles en el habitáculo | 60 |
| 5 | Elemento, unidad de aire acondicionado | 80 |
| 6 | – | – |
| 7 | Bomba ABS | 40 |
| 8 | Válvulas ABS | 20 |
| 9 | Funciones del motor | 30 |
| 10 | Ventilador del sistema de aire acondicionado | 40 |
| 11 | Limpiafaros | 20 |
| 12 | Alimentación para la luneta trasera térmica | 30 |
| 13 | Relé del motor de arranque | 30 |
| 14 | Conector del remolque | 40 |
| 15 | – | – |
| 16 | Alimentación para el sistema de audio | 30 |
| 17 | Limpiaparabrisas | 30 |
| 18 | Salida para el esquema de fusibles en el habitáculo | 40 |
| 19 | – | – |
| 20 | Bocina | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Módulo de control del motor (ECM); Módulo de control de la transmisión (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Llave de encendido | 15 |
| 27 | Compresor del aire acondicionado; Válvula de cierre para el agua. | 10 |
| 28 | – | – |
| 29 | Faros antiniebla delanteros (opcional) | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Inyectores de combustible | 10 |
| 33 | Sonda lambda calefactada; Bomba de vacío. | 20 |
| 34 | Bobinas de encendido; Sensor de presión de la unidad de control del aire acondicionado. | 10 |
| 35 | Válvulas del sensor del motor; Relé del aire acondicionado; Bobina del relé; Válvula de cierre para el agua. | 15 |
| 36 | Módulo de control del motor (ECM); Sensor de la mariposa. | 10 |
Esquema de fusibles en el habitáculo
El esquema de fusibles en el compartimento de pasajeros se encuentra debajo de la guantera.
| Número | Descripción | Amperaje [A] |
| 37 | No se utiliza | – |
| 38 | No se utiliza | – |
| 39 | No se utiliza | – |
| 40 | No se utiliza | – |
| 41 | No se utiliza | – |
| 42 | No se utiliza | – |
| 43 | Sistema de audio; Sistema de navegación Volvo (opcional). | 15 |
| 44 | Sistema de retención adicional (SRS); Módulo de control del motor. | 10 |
| 45 | Toma de 12 V en la parte trasera | 15 |
| 46 | Iluminación: guantera, salpicadero, espacio para los pies. | 5 |
| 47 | Iluminación interior | 5 |
| 48 | – | – |
| 49 | Sistema de retención adicional (SRS); Sensor de peso del pasajero (OWS). | 10 |
| 50 | – | – |
| 51 | Asistente de estacionamiento (opcional); Tracción total; Faros bi-xenón (opcional). | 10 |
| 52 | Módulo de control de la transmisión (TCM), ABS. | 5 |
| 53 | Dirección asistida | 10 |
| 54 | Módulo de control del motor (ECM) | 10 |
| 55 | – | – |
| 56 | Módulo de control de la sirena de alarma | 10 |
| 57 | Conector de diagnóstico integrado; Interruptor de luces de freno. | 15 |
| 58 | Faro de carretera derecho; Relé de faros auxiliares. | 7,5 |
| 59 | Faro de carretera izquierdo | 7,5 |
| 60 | Asiento del conductor calefactado (opcional) | 15 |
| 61 | Asiento del pasajero calefactado (opcional) | 15 |
| 62 | Techo practicable (opcional) | 20 |
| 63 | Elevalunas eléctrico y cierre de puerta: puerta trasera del lado del pasajero | 20 |
| 64 | Sistema de audio, sistema de navegación Volvo (opcional) | 5 |
| 65 | Sistema de audio | 5 |
| 66 | Módulo de control del sistema de audio (ICM); Sistema de aire acondicionado. | 10 |
| 67 | – | – |
| 68 | Control de crucero | 5 |
| 69 | Sistema de aire acondicionado; Sensor de lluvia (opcional); Botón BLIS (opcional). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Techo practicable; Iluminación interior delantera; Espejo con atenuación automática; Recordatorio del cinturón de seguridad. | 5 |
| 74 | Relé de la bomba de combustible | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Toma de 12 V en el maletero; Módulo de control de accesorios (AEM). | 15 |
| 78 | – | – |
| 79 | Luces de marcha atrás | 5 |
| 80 | – | – |
| 81 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor | 20 |
| 82 | Elevalunas eléctrico y cierre: puerta del lado del pasajero | 25 |
| 83 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor | 25 |
| 84 | Asiento del pasajero eléctrico | 25 |
| 85 | Asiento del conductor eléctrico | 25 |
| 86 | Relé de iluminación interior; Iluminación del maletero; Asientos eléctricos. | 5 |
Volvo S40 (2008) – esquema de fusibles
Año de fabricación: 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S40 (2008) es el fusible 45 en el esquema de fusibles del habitáculo.
Esquema de fusibles en el compartimento del motor
| Número | Descripción | Amperaje [A] |
| 1 | Ventilador del líquido refrigerante (radiador) | 50 |
| 2 | Dirección asistida | 80 |
| 3 | Alimentación para el panel de fusibles en el habitáculo | 60 |
| 4 | Alimentación para el panel de fusibles en el habitáculo | 60 |
| 5 | Elemento, unidad de aire acondicionado | 80 |
| 6 | – | – |
| 7 | Bomba ABS | 40 |
| 8 | Válvulas ABS | 20 |
| 9 | Funciones del motor | 30 |
| 10 | Ventilador del sistema de aire acondicionado | 40 |
| 11 | Limpiafaros | 20 |
| 12 | Alimentación para la luneta trasera térmica | 30 |
| 13 | Relé del motor de arranque | 30 |
| 14 | Conector del remolque | 40 |
| 15 | – | – |
| 16 | Alimentación para el sistema de audio | 30 |
| 17 | Intermitente | 30 |
| 18 | Alimentación para el esquema de fusibles en el habitáculo | 40 |
| 19 | – | – |
| 20 | Bocina | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Módulo de control del motor (ECM); Módulo de control de la transmisión (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Llave de arranque | 15 |
| 27 | Compresor del aire acondicionado; Válvula de cierre de agua. | 10 |
| 28 | – | – |
| 29 | Faros antiniebla delanteros (opcional) | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Inyectores de combustible | 10 |
| 33 | Sonda lambda calefactada; Bomba de vacío. | 20 |
| 34 | Bobinas de encendido; Sensor de presión de la unidad de aire acondicionado. | 10 |
| 35 | Válvulas del sensor del motor; Relé del aire acondicionado; Bobina del relé; Válvula de cierre de agua. | 15 |
| 36 | Módulo de control del motor (ECM); Sensor de la mariposa. | 10 |
Esquema de fusibles en el habitáculo
El esquema de fusibles en el compartimento de pasajeros se encuentra debajo de la guantera.
| Número | Descripción | Amperaje [A] |
| 37 | No se utiliza | – |
| 38 | No se utiliza | – |
| 39 | No se utiliza | – |
| 40 | No se utiliza | – |
| 41 | No se utiliza | – |
| 42 | No se utiliza | – |
| 43 | Sistema de audio; Sistema de navegación Volvo (opcional). | 15 |
| 44 | Sistema de retención adicional (SRS); Módulo de control del motor. | 10 |
| 45 | Toma de 12 V en la parte trasera | 15 |
| 46 | Iluminación: guantera; salpicadero; espacio para los pies. | 5 |
| 47 | Iluminación interior | 5 |
| 48 | – | – |
| 49 | Sistema de retención adicional (SRS); Sensor de peso del pasajero (OWS). | 10 |
| 50 | – | – |
| 51 | Tracción total; Relé del filtro de combustible. | 10 |
| 52 | Módulo de control de la transmisión (TCM); ABS. | 5 |
| 53 | Dirección asistida | 10 |
| 54 | Asistente de estacionamiento (opcional); Faros BiXenon (opcional). | 10 |
| 55 | – | – |
| 56 | Módulo de control remoto del sistema de navegación Volvo (opcional); Módulo de control de la sirena de advertencia. | 10 |
| 57 | Conector de diagnóstico integrado; Interruptor de luces de freno. | 15 |
| 58 | Faro de cruce derecho; Relé de faros auxiliares. | 7,5 |
| 59 | Faro de cruce izquierdo | 7,5 |
| 60 | Asiento del conductor calefactado (opcional) | 15 |
| 61 | Asiento del pasajero calefactado (opcional) | 15 |
| 62 | Techo practicable (opcional) | 20 |
| 63 | Elevalunas eléctrico y cierre de puerta: puerta trasera del lado del pasajero. | 20 |
| 64 | Sistema de audio, sistema de navegación Volvo (opcional) | 5 |
| 65 | Sistema de amplificación | 5 |
| 66 | Módulo de control del sistema de audio (ICM); Sistema de aire acondicionado | 10 |
| 67 | – | – |
| 68 | Control de crucero | 5 |
| 69 | Sistema de aire acondicionado; Sensor de lluvia (opcional); Botón BLIS (opcional). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Techo practicable; iluminación del techo delantero; Espejo con atenuación automática; Recordatorio del cinturón de seguridad. | 5 |
| 74 | Relé de la bomba de combustible | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Toma de 12 V en el maletero; Módulo de control de accesorios (AEM). | 15 |
| 78 | – | – |
| 79 | Luces de marcha atrás | 5 |
| 80 | – | – |
| 81 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor. | 20 |
| 82 | Elevalunas eléctrico y cierre: puerta del lado del pasajero. | 25 |
| 83 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor. | 25 |
| 84 | Asiento del pasajero con accionamiento eléctrico | 25 |
| 85 | Asiento del conductor con accionamiento eléctrico | 25 |
| 86 | Relé de iluminación interior; Iluminación del maletero; Asientos eléctricos. | 5 |
Volvo S40 (2009) – esquema de la caja de fusibles
Año de fabricación: 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S40 (2009) es el fusible 45 en la caja de fusibles del habitáculo.
Caja de fusibles en el compartimento del motor
| Número | Descripción | Amperaje [A] |
| 1 | Ventilador del radiador (radiador) | 50 |
| 2 | Dirección asistida | 80 |
| 3 | Alimentación para la caja de fusibles en el habitáculo | 60 |
| 4 | Alimentación para la caja de fusibles en el habitáculo | 60 |
| 5 | Elemento, unidad de aire acondicionado | 80 |
| 6 | – | – |
| 7 | Bomba ABS | 40 |
| 8 | Válvulas ABS | 20 |
| 9 | Funciones del motor | 30 |
| 10 | Ventilador del sistema de aire acondicionado | 40 |
| 11 | Limpiafaros | 20 |
| 12 | Alimentación para la luneta trasera térmica | 30 |
| 13 | Relé del motor de arranque | 30 |
| 14 | Conector del remolque (accesorios) | 40 |
| 15 | – | – |
| 16 | Alimentación para el sistema de audio | 30 |
| 17 | Limpiaparabrisas | 30 |
| 18 | Alimentación para la caja de fusibles en el habitáculo | 40 |
| 19 | – | – |
| 20 | Bocina | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Módulo de control del motor (ECM); Módulo de control de la transmisión (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Llave de arranque | 15 |
| 27 | Compresor del aire acondicionado | 10 |
| 28 | – | – |
| 29 | Faros antiniebla delanteros * | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Inyectores de combustible | 10 |
| 33 | Sonda lambda calefactada; Bomba de vacío. | 20 |
| 34 | Bobinas de encendido; Sensor de presión de la unidad de aire acondicionado. | 10 |
| 35 | Válvulas del sensor del motor; Relé del aire acondicionado; Bobina del relé; Trampa de aceite del elemento PTC; Bote; Medidor de masa de aire. | 15 |
| 36 | Módulo de control del motor (ECM); Sensor de la mariposa. | 10 |
Caja de fusibles en el habitáculo
La caja de fusibles en el habitáculo se encuentra debajo del espacio para los pasajeros.
| Número | Descripción | Amperaje [A] |
| 37 | No se utiliza | – |
| 38 | No se utiliza | – |
| 39 | No se utiliza | – |
| 40 | No se utiliza | – |
| 41 | No se utiliza | – |
| 42 | No se utiliza | – |
| 43 | Sistema de audio; Sistema de navegación Volvo (opcional). | 15 |
| 44 | Sistema de retención adicional (SRS); Módulo de control del motor. | 10 |
| 45 | Toma de 12 V trasera | 15 |
| 46 | Iluminación: guantera, salpicadero, espacio para los pies. | 5 |
| 47 | Iluminación interior | 5 |
| 48 | Limpiaparabrisas | 15 |
| 49 | Sistema de retención adicional (SRS); Sensor de peso del pasajero (OWS). | 10 |
| 50 | – | – |
| 51 | Tracción total; Relé del filtro de combustible. | 10 |
| 52 | Módulo de control de la transmisión (TCM); ABS. | 5 |
| 53 | Dirección asistida | 10 |
| 54 | Asistente de estacionamiento (opcional); Faros BiXenon (opcional). | 10 |
| 55 | – | – |
| 56 | Módulo de control remoto del sistema de navegación Volvo (opcional); Módulo de control de la sirena de alarma. | 10 |
| 57 | Conector de diagnóstico integrado; Interruptor de luces de freno. | 15 |
| 58 | Faro de cruce derecho; Relé de faros auxiliares. | 7,5 |
| 59 | Faro de cruce izquierdo | 7,5 |
| 60 | Asiento del conductor calefactado (opcional) | 15 |
| 61 | Asiento del pasajero calefactado (opcional) | 15 |
| 62 | Techo practicable (opcional) | 20 |
| 63 | Elevalunas eléctrico y cierre de puerta: puerta trasera del lado del pasajero. | 20 |
| 64 | Sistema de audio; Sistema de navegación Volvo (opcional). | 5 |
| 65 | Sistema de amplificación | 5 |
| 66 | Módulo de control del sistema de audio (ICM); Sistema de aire acondicionado. | 10 |
| 67 | – | – |
| 68 | Control de crucero | 5 |
| 69 | Sistema de aire acondicionado; Sensor de lluvia (opcional); Botón BLIS (opcional). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Techo practicable; Iluminación del techo delantero; Espejo con atenuación automática; Recordatorio del cinturón de seguridad. | 5 |
| 74 | Relé de la bomba de combustible | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Módulo de control de accesorios (AEM) | 15 |
| 78 | – | – |
| 79 | Luces de marcha atrás | 5 |
| 80 | – | – |
| 81 | Elevalunas eléctrico y cierre de puerta: puerta trasera del lado del conductor. | 20 |
| 82 | Elevalunas eléctrico: puerta lateral del pasajero. | 25 |
| 83 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor. | 25 |
| 84 | Asiento del pasajero con accionamiento eléctrico | 25 |
| 85 | Asiento del conductor con accionamiento eléctrico | 25 |
| 86 | Relé de iluminación interior; Iluminación del maletero; Asientos eléctricos. | 5 |
Volvo S40 (2010) – esquema de fusibles
Año de fabricación: 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S40 (2010) es el fusible 45 en la caja de fusibles.
Caja de fusibles en el compartimento del motor
Volvo S40 – fusibles – compartimento del motor
| Número | Descripción | Amperaje [A] |
| 1 | Ventilador del líquido refrigerante (radiador) | 50 |
| 2 | Dirección asistida | 80 |
| 3 | Alimentación para el esquema de fusibles en el compartimento de pasajeros | 60 |
| 4 | Alimentación para el esquema de fusibles en el compartimento de pasajeros | 60 |
| 5 | Elemento, unidad de aire acondicionado | 80 |
| 6 | – | – |
| 7 | Bomba ABS | 40 |
| 8 | Válvulas ABS | 20 |
| 9 | Funciones del motor | 30 |
| 10 | Ventilador del sistema de aire acondicionado | 40 |
| 11 | Limpiafaros | 20 |
| 12 | Alimentación de la luneta trasera térmica | 30 |
| 13 | Relé del motor de arranque | 30 |
| 14 | Conector del remolque (accesorios) | 40 |
| 15 | – | – |
| 16 | Alimentación para el sistema de audio | 30 |
| 17 | Escobillas del limpiaparabrisas | 30 |
| 18 | Alimentación para la caja de fusibles en el compartimento de pasajeros | 40 |
| 19 | – | – |
| 20 | Bocina | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Módulo de control del motor (ECM); Módulo de control de la transmisión (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Encendido | 15 |
| 27 | Compresor del aire acondicionado | 10 |
| 28 | – | – |
| 29 | Faros antiniebla delanteros * | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Inyectores de combustible | 10 |
| 33 | Sonda lambda calefactada; Bomba de vacío. | 20 |
| 34 | Bobinas de encendido; Sensor de presión de la unidad de control del aire acondicionado. | 10 |
| 35 | Válvulas del sensor del motor; Relé del aire acondicionado; Bobina del relé; Trampa de aceite del elemento PTC; Depósito; Medidor de masa de aire. | 15 |
| 36 | Módulo de control del motor (ECM); Sensor de la mariposa. | 10 |
Esquema de fusibles en el compartimento de pasajeros
El esquema de fusibles en el habitáculo de pasajeros se encuentra debajo del espacio para guardar objetos.
| Número | Descripción | Amperaje [A] |
| 37 | No se utiliza | – |
| 38 | No se utiliza | – |
| 39 | No se utiliza | – |
| 40 | No se utiliza | – |
| 41 | No se utiliza | – |
| 42 | No se utiliza | – |
| 43 | Sistema de audio; Bluetooth; Sistema de navegación Volvo *. | 15 |
| 44 | Sistema de retención adicional (SRS); Módulo de control del motor. | 10 |
| 45 | Toma de 12 V en la parte trasera del mar | 15 |
| 46 | Iluminación: guantera, salpicadero, espacio para los pies. | 5 |
| 47 | Iluminación interior | 5 |
| 48 | Limpiaparabrisas | 15 |
| 49 | Sistema de retención adicional (SRS); Sensor de peso del pasajero (OWS). | 10 |
| 50 | – | – |
| 51 | Tracción total; Relé del filtro de combustible. | 10 |
| 52 | Módulo de control de la transmisión (TCM); ABS. | 5 |
| 53 | Dirección asistida | 10 |
| 54 | Asistente de estacionamiento *; Faros activos para curvas *. | 10 |
| 55 | – | – |
| 56 | Módulo de control remoto del sistema de navegación Volvo; Módulo de control de la sirena de advertencia. | 10 |
| 57 | Puerto de diagnóstico integrado; Interruptor de luces de freno. | 15 |
| 58 | Faro de cruce derecho; Relé de faros auxiliares. | 7,5 |
| 59 | Faro de cruce izquierdo | 7,5 |
| 60 | Asiento del conductor calefactado * | 15 |
| 61 | Asiento del pasajero calefactado * | 15 |
| 62 | Techo solar * | – |
| 63 | Elevalunas eléctrico y cierre de puerta: puerta trasera del lado del pasajero. | 20 |
| 64 | Sistema de audio; Sistema de navegación Volvo *. | 5 |
| 65 | Sistema de amplificación | 5 |
| 66 | Módulo de control del sistema de audio (ICM); Sistema de aire acondicionado. | 10 |
| 67 | – | – |
| 68 | Control de crucero | 5 |
| 69 | Sistema de aire acondicionado; Sensor de lluvia *; Botón BLIS *. | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Techo solar; Iluminación del techo delantero; Espejo con atenuación automática *; Recordatorio del cinturón de seguridad. | 5 |
| 74 | Relé de la bomba de combustible | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Módulo de control de equipos auxiliares (AEM) | 15 |
| 78 | – | – |
| 79 | Luces de marcha atrás | 5 |
| 80 | – | – |
| 81 | Elevalunas eléctrico y cierre de puerta: puerta trasera del lado del conductor | 20 |
| 82 | Elevalunas eléctrico: puerta lateral del pasajero | 25 |
| 83 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor | 25 |
| 84 | Asiento del pasajero con accionamiento eléctrico | 25 |
| 85 | Asiento del conductor con accionamiento eléctrico | 25 |
| 86 | Relé de iluminación interior; Iluminación del maletero; Asientos eléctricos. | 5 |
Volvo S40 (2011) – esquema de la caja de fusibles
Año de fabricación: 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S40 (2011) es el fusible 45 en la caja de fusibles.
Caja de fusibles en el compartimento del motor
| Número | Descripción | Amperaje [A] |
| 1 | Ventilador del líquido refrigerante (radiador) | 50 |
| 2 | Asistencia a la dirección | 80 |
| 3 | Alimentación para la caja de fusibles en el compartimento de pasajeros | 60 |
| 4 | Alimentación para la caja de fusibles en el compartimento de pasajeros | 60 |
| 5 | Elemento, unidad de aire acondicionado | 80 |
| 6 | – | – |
| 7 | Bomba ABS | 40 |
| 8 | Válvulas ABS | 20 |
| 9 | Funciones del motor | 30 |
| 10 | Ventilador del sistema de aire acondicionado | 40 |
| 11 | Limpiafaros | 20 |
| 12 | Calefacción de la luneta trasera | 30 |
| 13 | Relé del motor de arranque | 30 |
| 14 | Conector del remolque (accesorios) | 40 |
| 15 | – | – |
| 16 | Alimentación para el sistema de audio | 30 |
| 17 | Limpiaparabrisas | 30 |
| 18 | Alimentación para la caja de fusibles en el compartimento de pasajeros | 40 |
| 19 | – | – |
| 20 | Bocina | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Módulo de control del motor (ECM); Módulo de control de la transmisión (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Llave de arranque | 15 |
| 27 | Compresor del aire acondicionado | 10 |
| 28 | – | – |
| 29 | Faros antiniebla delanteros* | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Inyectores de combustible | 10 |
| 33 | Sonda lambda calefactada, bomba de vacío | 20 |
| 34 | Bobinas de encendido; Sensor de presión de la unidad de control del aire acondicionado | 10 |
| 35 | Válvulas del sensor del motor; Relé del aire acondicionado; Bobina del relé; Trampa de aceite del elemento PTC; Depósito; Medidor de masa de aire. | 15 |
| 36 | Módulo de control del motor (ECM); Sensor de la mariposa. | 10 |
Caja de fusibles en el compartimento de pasajeros
La caja de fusibles en el habitáculo se encuentra debajo del cajón.
| Número | Descripción | Amperaje [A] |
| 37 | No se utiliza | – |
| 38 | No se utiliza | – |
| 39 | No se utiliza | – |
| 40 | No se utiliza | – |
| 41 | No se utiliza | – |
| 42 | No se utiliza | – |
| 43 | Sistema de audio, Bluetooth; Sistema de navegación Volvo*. | 15 |
| 44 | Sistema de retención adicional (SRS); Módulo de control del motor. | 10 |
| 45 | Toma de 12 V en la parte trasera del salpicadero | 15 |
| 46 | Iluminación: guantera, salpicadero, espacio para los pies. | 5 |
| 47 | Iluminación interior | 5 |
| 48 | Limpiaparabrisas | 15 |
| 49 | Sistema de retención adicional (SRS); Sensor de peso del pasajero (OWS). | 10 |
| 50 | – | – |
| 51 | Tracción total; Relé del filtro de combustible. | 10 |
| 52 | Módulo de control de la transmisión (TCM); ABS. | 5 |
| 53 | Asistencia a la dirección | 10 |
| 54 | Asistente de estacionamiento*; Faros activos en curva*. | 10 |
| 55 | – | – |
| 56 | Módulo de control remoto del sistema de navegación Volvo; Módulo de control de la sirena de advertencia. | 10 |
| 57 | Conector de diagnóstico integrado; Interruptor de luces de freno. | 15 |
| 58 | Faro de cruce derecho; Relé de faros auxiliares. | 7,5 |
| 59 | Faro de cruce izquierdo | 7,5 |
| 60 | Asiento del conductor calefactado* | 15 |
| 61 | Asiento del pasajero calefactado* | 15 |
| 62 | Panorámico* | – |
| 63 | Elevalunas eléctrico y cierre de puerta – puerta trasera del lado del pasajero | 20 |
| 64 | Radio satelital Sirius* | 5 |
| 65 | Sistema de audio | 5 |
| 66 | Módulo de control del sistema de audio (ICM); Sistema de aire acondicionado. | 10 |
| 67 | – | – |
| 68 | Control de crucero | 5 |
| 69 | Sistema de aire acondicionado; Sensor de lluvia*; Botón BLIS*. | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Panorámico; Iluminación interior delantera; Espejo con atenuación automática*; Recordatorio del cinturón de seguridad. | 5 |
| 74 | Relé de la bomba de combustible | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Módulo de control de accesorios (AEM) | 15 |
| 78 | – | – |
| 79 | Luces de marcha atrás | 5 |
| 80 | – | – |
| 81 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor | 20 |
| 82 | Elevalunas eléctrico: puerta lateral del pasajero. | 25 |
| 83 | Elevalunas eléctrico y cierre de puerta: puerta delantera del lado del conductor | 25 |
| 84 | Asiento del pasajero con accionamiento eléctrico | 25 |
| 85 | Asiento del conductor con accionamiento eléctrico | 25 |
| 86 | Relé de iluminación interior; Iluminación del maletero; Asientos eléctricos. | 5 |
Volvo S40 (2012) – esquema de la caja de fusibles
Año de fabricación: 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S40 (2012) es el fusible 45 en la caja de fusibles del habitáculo.

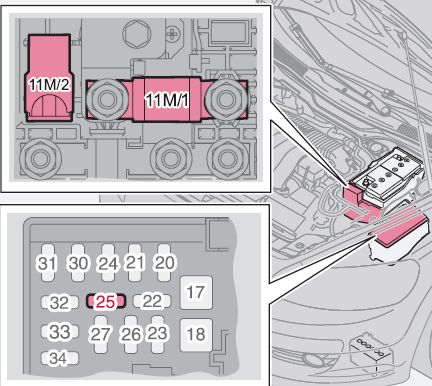

Caja de fusibles en el compartimento del motor
| Número | Descripción | Amperaje [A] |
| 1 | Ventilador del radiador | 50 |
| 2 | Servodirección | 80 |
| 3 | Alimentación para la caja de fusibles en la cabina | 60 |
| 4 | Alimentación para la caja de fusibles en la cabina | 60 |
| 5 | Elemento PTC, calentador de aire * | 80 |
| 6 | Inyectores (DRIVe) | 60 |
| Inyectores (motor diésel de 5 cilindros) | 70 | |
| 7 | Bomba ABS | 40 |
| 8 | Válvulas ABS | 20 |
| 9 | Funciones del motor | 30 |
| 10 | Ventilador | 40 |
| 11 | Limpiafaros | 20 |
| 12 | Luneta trasera térmica | 30 |
| 13 | Válvula solenoide del actuador; Motor de arranque. | 30 |
| 14 | Cableado del remolque * | 40 |
| 15 | Reserva | – |
| 16 | Sistema de infoentretenimiento | 30 |
| 17 | Interruptores del limpiaparabrisas | 30 |
| 18 | Alimentación para la caja de fusibles en la cabina | 40 |
| 19 | Reserva | – |
| 20 | Bocina | 15 |
| 21 | Calentador de combustible, calentador de cabina * | 20 |
| 22 | Reserva | – |
| 23 | Módulo de control del motor (gasolina de 5 cilindros); Módulo de control de la transmisión (5 cilindros). | 10 |
| Módulo de control de la transmisión (4 cilindros) | 15 | |
| 24 | Filtro de combustible con calefacción (motor diésel de 5 cilindros); Elemento PTC; Separador de aceite (diésel de 5 cilindros). | 20 |
| 25 | Módulo electrónico central (CEM) (Arranque / Parada) | – |
| 26 | Encendido | 15 |
| 27 | Compresor del aire acondicionado | 10 |
| 28 | Reserva | – |
| 29 | Faros delanteros con luces antiniebla; Luces de circulación diurna (DRL) *. | 15 |
| 30 | Bomba de refrigerante (Arranque / Parada) | 10 |
| 31 | Regulador de voltaje, alternador (gasolina de 4 cilindros) | 10 |
| 32 | Inyectores (gasolina de 5 cilindros); Válvula de control del turbocompresor (diésel de 5 cilindros); Sensor de nivel de aceite (diésel de 5 cilindros); Válvula de control, flujo de combustible (DRIVe); Sensor de flujo de masa de aire (DRIVe); Motor de control del turbo (DRIVe). | 10 |
| 33 | Bomba de vacío (gasolina de 5 cilindros); Bobina de relé; Relé, bomba de vacío (gasolina de 5 cilindros); Módulo de control del motor (diésel de 5 cilindros); Filtro de combustible con calefacción (DRIVe). | 20 |
| 34 | Bobinas de encendido (gasolina); Interruptor de presión; Sistema de aire acondicionado (5 cilindros); Módulo de control, bujías incandescentes (diésel de 5 cilindros); Sistema de control de emisiones EGR (diésel de 5 cilindros); Bomba de combustible (DRIVe); Sonda lambda (DRIVe); Módulo de control del motor (Arranque / Parada); Bobinas de relé; Relé de Arranque / Parada. | 10 |
| 35 | Bobina de relé; Sistema de aire acondicionado; Elemento PTC; Separador de aceite (gasolina de 5 cilindros); Sensor de flujo de aire (gasolina de 5 cilindros); Válvula de control del turbocompresor (gasolina de 5 cilindros); Solenoides; Fases variables de distribución (gasolina de 5 cilindros); Inyectores (gasolina de 2,0 l); Válvula EVAP (gasolina de 2,0 l); Válvula, mezcla aire-combustible (gasolina de 2,0 l); Válvula de control, presión de combustible (diésel de 5 cilindros); Módulo de control del motor (diésel de 5 cilindros); Motor EGR (DRIVe). | 15 |
| 36 | Módulo de control del motor (gasolina, DRIVe); Sensor de posición del pedal del acelerador (diésel de 5 cilindros); Sondas lambda (diésel de 5 cilindros). | 10 |
DRIVe Arranque / Parada *
| Número | Descripción | Amperaje [A] |
| 11 M / 1 | Compartimento del motor, distribuidor eléctrico | 125 |
| 11 M / 2 | Sensor, monitoreo de batería | 15 |
| 25 | Módulo electrónico central (CEM) (batería de respaldo de voltaje de referencia), motor diésel | 10 |
Caja de fusibles en la cabina
La caja de fusibles en la cabina se encuentra debajo del espacio para los pasajeros.
| Número | Descripción | Amperaje [A] |
| 37 | No utilizado | – |
| 38 | No utilizado | – |
| 39 | No utilizado | – |
| 40 | No utilizado | – |
| 41 | No utilizado | – |
| 42 | No utilizado | – |
| 43 | Telemática *; Sistema de audio, RTI *; Bluetooth *. | 15 |
| 44 | Sistema SRS; Módulo de control del motor (5 cilindros, DRIVe) | 10 |
| 45 | Toma de corriente eléctrica, cabina | 15 |
| 46 | Cabina, espacio para pasajeros e iluminación adicional | 5 |
| 47 | Iluminación interior; Mecanismo de apertura de garaje con control remoto *. | 5 |
| 48 | Limpiaparabrisas | 15 |
| 49 | Sistema SRS | 10 |
| 50 | Reserva | – |
| 51 | Elemento PTC; Calentador de aire *; Bobina de relé; Relé, filtro de combustible calentado (diésel de 5 cilindros); AWD. | 10 |
| 52 | Módulo de control de la transmisión; Sistema ABS. | 5 |
| 53 | Servopresión | 10 |
| 54 | Asistencia de estacionamiento *; Luces de xenón *. | 10 |
| 55 | Módulo de control sin llave * | 20 |
| 56 | Receptor de control remoto; Sirena *. | 10 |
| 57 | Conector de diagnóstico (DLC); Interruptor de luces de freno. | 15 |
| 58 | Luz de cruce derecha; Bobina de relé; Relé, luces adicionales *. | 7,5 |
| 59 | Luz de cruce izquierda | 7,5 |
| 60 | Calefacción del asiento (lado del conductor) | 15 |
| 61 | Calefacción del asiento (lado del pasajero) | 15 |
| 62 | Panorama * | – |
| 63 | Alimentación para la puerta trasera derecha | 20 |
| 64 | Reserva | 5 |
| 65 | Audio; Infoentretenimiento. | 5 |
| 66 | Sistema de audio; Infoentretenimiento; Aire acondicionado. | 10 |
| 67 | Reserva | – |
| 68 | Control de crucero | 5 |
| 69 | Sistema de aire acondicionado; Sensor de lluvia; Botones BLIS *; Asistente de estacionamiento *; DRIVe. | 5 |
| 70 | Reserva | – |
| 71 | Reserva | – |
| 72 | Reserva | – |
| 73 | Panorama *; Consola de techo, iluminación interior; Recordatorio de cinturón de seguridad, trasero; Atenuación, espejo interior *. | 5 |
| 74 | Bomba de combustible | 15 |
| 75 | Reserva | – |
| 76 | Reserva | – |
| 77 | Toma de corriente eléctrica del maletero; Módulo de control, accesorios * | 15 |
| 78 | Reserva | – |
| 79 | Iluminación de marcha atrás; Atenuación, espejo interior (señal). | 5 |
| 80 | Reserva | – |
| 81 | Alimentación para la puerta trasera izquierda | 20 |
| 82 | Alimentación para la puerta delantera derecha | 25 |
| 83 | Alimentación para la puerta delantera izquierda | 25 |
| 84 | Asiento eléctrico, pasajero | 25 |
| 85 | Asiento eléctrico, conductor | 25 |
| 86 | Iluminación interior; Iluminación del maletero; Asientos eléctricos; Pantalla de nivel de combustible (2,0F). | 5 |
Acerca del Volvo S40 (2001-2012)
El Volvo S40, fabricado entre 2001 y 2012, es un vehículo compacto que se caracteriza por un diseño elegante y un alto nivel de seguridad, típico de la marca Volvo. Este modelo estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían un rendimiento fiable y un consumo de combustible eficiente. El interior del vehículo está diseñado con énfasis en la comodidad y la funcionalidad, proporcionando suficiente espacio para los pasajeros y el equipaje. El Volvo S40 es conocido por su robusta construcción y sus avanzadas características de seguridad, lo que lo convierte en una opción ideal para aquellos que buscan un vehículo fiable y seguro.
Esquema de la caja de fusibles del Volvo S40
Esta página muestra el esquema de la caja de fusibles para el Volvo S40, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de la electrónica de su Volvo S40.
