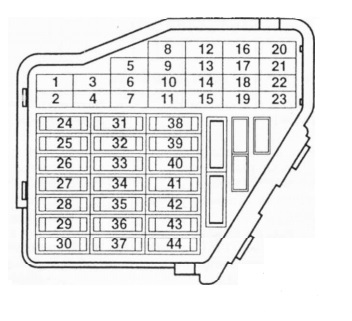

Volkswagen Golf 4 (1999-2006) – caja de fusibles

(modelos sin elevalunas eléctricos);

Z5 – Espejo retrovisor exterior calefactable del lado del pasajero

(modelos sin elevalunas eléctricos);

Z20 – Elemento calefactor del limpiaparabrisas izquierdo;

Z21 – Elemento calefactor del limpiaparabrisas derecho;

J1 – Relé de intermitentes;

M5 – Bombilla del intermitente izquierdo;

M6 – Bombilla del intermitente trasero izquierdo;

M7 – Bombilla del intermitente derecho;

M8 – Bombilla del intermitente derecho;

J567 – Unidad de control de la luz de escape

en el lado izquierdo;

J568 – Unidad de control de la luz de escape

con regulación de flujo a la derecha.

E20 – Interruptores y regulador de iluminación de instrumentos.

E221 – Unidad de control en el volante;

E227 – Botón del sistema de control de crucero (CCS) Botón SET;

G65 – Sensor de presión (sistema de aire acondicionado);

J131 – Unidad de control del asiento calefactable del conductor;

J132 – Unidad de control del asiento calefactable del pasajero;

J245 – Unidad de control del techo corredizo

(modelos sin cierre centralizado);

J255 – Climatronic;

G266 – Sensor de nivel y temperatura del aceite;

J293 – Unidad de control del ventilador del radiador,

volante multifunción;

J393 – Sistema de confort

(E231 – Botón de calefacción del espejo retrovisor exterior);

J453 – Unidad de control del volante multifunción;

J446 – Unidad de control de asistencia al estacionamiento;

J503 – Unidad de control con pantalla

para radio y navegación;

N147 – Válvula de 2 vías para la válvula de cierre del refrigerante

(encima de F269 – interruptor de posición de la trampilla de temperatura);

V154 – Motor de control de la válvula de aire fresco / recirculación.

J379 – Unidad de control del cierre centralizado y

sistema de alarma;

desde septiembre de 2002:

J651 – Relé 1 de la válvula de cierre (código de motor BEH).

de la palanca de cambios P/N;

M16 – Bombilla de la luz de marcha atrás izquierda;

M17 – Bombilla de la luz de marcha atrás derecha.

para teléfono móvil

G85 – Sensor de ángulo de dirección;

J104 – Unidad de control ABS/ABS con EDL/ASR/ESP.

510

Control del motor: gasolina;

Control del motor: diésel;

desde noviembre de 2001:

R – Radio (contacto S);

J285 – Pantalla en el panel de instrumentos;

J503 – Unidad de control con pantalla para radio y navegación.

en la sección del panel de instrumentos;

N110 – Válvula solenoide de bloqueo de la palanca de cambios.

para teléfono móvil;

G273 – Sensor de monitoreo interno;

G274 – Sensor de monitoreo interno;

T16 – Conector de 16 pines

(en el panel central del salpicadero,

conexión para autodiagnóstico);

W11 – Luz de lectura trasera izquierda

(modelos con monitor interno);

W12 – Luz de lectura trasera derecha

(modelos con monitor interno).

M9 – Bombilla de luz de freno izquierda

(solo Golf/Bora);

J… ..-. Controladores de motor;

J104 – Unidad de control ABS/ABS con EDL/ASR/ESP;

M9 – Bombilla de luz de freno izquierda

(solo Golf/Bora);

M10 – Bombilla de luz de freno derecha

(solo Golf/Bora);

M21 – Bombilla de luz de freno izquierda y luz trasera

(solo Golf Variant/Bora Variant);

M25 – Bombilla de luz de freno de alto nivel.

(modelos sin cierre centralizado)

J546 –

Modelos unidad de control de liberación remota

de la tapa trasera sin cierre centralizado:

M27 – Luz de puerta izquierda;

M28 – Luz de puerta derecha;

W – Luz de iluminación interior delantera;

W3 – Luz del maletero;

W11 – Luz de lectura trasera izquierda;

W12- Luz de lectura trasera derecha;

W14 – Espejo de cortesía iluminado

(en el lado del pasajero delantero);

W18 – Iluminación del maletero izquierda;

W19 – Luz de lectura/lado del conductor;

W20 – Espejo iluminado (en el lado del conductor).

J217 – Unidad de control de la transmisión automática;

J285 – Unidad de control con pantalla

en la sección del panel de instrumentos.

J293 – Unidad de control del ventilador del radiador.

en la sección del panel de instrumentos;

L2 – Bombilla doble derecha (solo Bora);

M32 – Bombilla principal derecha (solo Golf).

M30 – Bombilla de faros delanteros (solo Golf).

J427 – Interruptor de luz derecha

para luz de escape;

J568 – Controlador de luz de escape

con regulación de flujo de luces a la derecha;

L2 – Bombilla doble derecha (solo Bora);

M31 – Bombilla de luces de cruce derecha (solo Golf);

V48 – Motor de control de flujo de luz izquierda;

V49 – Motor de control de flujo de luz derecha.

M29 – Bombilla de luces de cruce izquierda (solo Golf);

J426 – Interruptor de luz izquierda para

luz de escape;

J567 – Controlador de luz de escape

con regulación de flujo de luz izquierda.

en la sección del salpicadero;

M3 – Bombilla derecha.

en la sección del salpicadero;

M1 – Bombilla izquierda.

motor del limpiaparabrisas delantero;

J31 – Relé automático de lavado y limpiaparabrisas intermitente;

V – Motor del limpiaparabrisas delantero;

V59 – Bomba del lavaparabrisas delantero y trasero.

E35 – Interruptor del sistema de aire acondicionado;

N24 – Resistencia del ventilador de aire fresco

con fusible de sobrecalentamiento;

V2 – Ventilador de aire fresco;

J293 – Unidad de control del ventilador del radiador;

J255 – Controles del Climatronic.

V12 – Motor del limpiaparabrisas trasero;

desde diciembre de 2005:

U1 – Encendedor de cigarrillos;

U5 – Toma de 12 V, izquierda en el maletero.

2010

(no para código de motor BDE)

Control del motor:

Código de motor BDE

Control del motor: Diésel

V1 – Motor del techo corredizo

F125 – Interruptor multifunción;

J542 – Unidad de control del servofreno;

J492 – Unidad de control de tracción total (4 movimientos).

Control del motor: diésel

V11 – Bomba del sistema de lavado de faros.

hasta noviembre de 2005:

Toma U5-12 V, izquierda en el maletero

L22 – Bombilla de luz antiniebla izquierda;

L23 – Bombilla de luz antiniebla derecha;

L46 – Bombilla de luz antiniebla trasera izquierda;

J285 – Unidad de control con pantalla

en la sección del salpicadero.

510

J285 – Unidad de control con pantalla en la sección del salpicadero;

J503 – Unidad de control con pantalla para radio y sistema de navegación;

R – Radio;

desde noviembre de 2001:

Control del motor: Gasolina

Control del motor: Diésel

J379 – Cierre centralizado y sistema de alarma antirrobo;

J386 – Unidad de control de la puerta del conductor;

J387 – Unidad de control de la puerta del pasajero;

J388 – Unidad de control de la puerta trasera izquierda;

J389 – Unidad de control de la puerta trasera derecha;

J398 – Relé de liberación remota de la tapa trasera;

V155 – Motor de bloqueo de la tapa del depósito.

J1 – Relé de intermitentes;

J567 – Unidad de control de la luz de escape

con regulación de flujo del faro derecho;

J568 – Unidad de control de la luz de escape con regulación de flujo de los faros;

M5 – Bombilla del intermitente delantero izquierdo;

M6 – Bombilla del intermitente trasero izquierdo;

M7 – Bombilla del intermitente delantero derecho;

M8 – Bombilla del intermitente trasero derecho.

R12 – Amplificador;

J503 – Unidad de control con pantalla

para radio y sistema de navegación;

J415 – Sintonizador del sistema de navegación para TV;

J559 – Unidad de control de información de tráfico.

J132 – Asiento delantero del pasajero calefactable.

Bomba de vacío para frenos (desde mayo de 2002)

Cierre centralizado y espejo retrovisor con calefacción

(solo modelos con sistema de confort y elevalunas eléctricos)

J59 – Relé de seguridad con contacto X (100)/

J52 – Relé de bujías incandescentes (103).

sin sistema de lavado de faros (377),

– con sistema de lavado de faros (389),

– con sensor de lluvia (192).

de la tapa trasera (79)

J546 – Control remoto

para la liberación de la tapa trasera (407)

(bomba de alimentación) (167)

S144 – Fusible del sistema de alarma de cierre centralizado (indicador ATA).

de la tapa trasera (79);

J546 – Control remoto

para la liberación de la tapa trasera (407).

(bomba de alimentación) (167)

del sistema de alarma

(indicador ATA)

(bocina ATA);

S30 – Fusible del limpiaparabrisas trasero individual

(desde diciembre de 2005).
