En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Fox (2004–2009), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Volkswagen Fox (2004-2009) – diagrama de la caja de fusibles
Año de fabricación: 2004, 2005, 2006, 2007, 2008, 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Fox (2004-2009) es el fusible 48 en la caja de fusibles del compartimento del motor.
Ubicación de la caja de fusibles
Volkswagen Fox – diagrama de la caja de fusibles – ubicación
1 – Soporte de fusible de batería -S- 2 – Soporte de fusible -SB- y -SC- 3 – Soporte de relé de fusibles

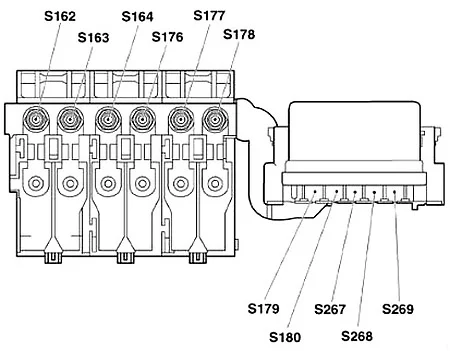

Soporte de fusible de batería -S-
Volkswagen Fox – diagrama de la caja de fusibles – soporte de fusible de batería -S-
Número
Amperios [A]
Descripción
1
175
Alternador -C-
Regulador de voltaje -C1-
2
110
Conector de cableado de terminal 30 -TV2-
3
40
Controlador del ventilador del radiador -J293-
4
50
Unidad de control ABS -J104-
5
40
Bomba hidráulica de dirección asistida -V119-
Unidad de control ABS -J104-
Controlador del ventilador del radiador -J293-
Controlador de dirección asistida -J500-
50
Bomba hidráulica de dirección asistida -V119- (hasta diciembre de 2006)
Unidad de control de dirección asistida -J500- (hasta diciembre de 2006)
6
50
Relé de bujías incandescentes -J52- (solo para vehículos con motor diésel de 1,4 l)
7
25
Unidad de control ABS -J104-
8
30
Interruptor de temperatura del ventilador del radiador -F18- (solo para vehículos con motores diésel de 1,2 l y 1,4 l)
Relé de la 2ª velocidad del ventilador del radiador -J101- (solo para vehículos con motor de 1,4 l)
Ventilador de aire fresco y relé del ventilador del radiador -J209- (solo para vehículos con motor de 1,4 l)
Controlador del ventilador del radiador -J293-
9
5
Controlador del ventilador del radiador -J293-
10
15
Unidad de control del sistema de a bordo -J519- (hasta diciembre de 2006)
Unidad de control del motor -J623-
11
5
Unidad de control del sistema de aire acondicionado -J301-
Controlador del ventilador del radiador -J293-
Soporte de fusible -SC-
Volkswagen Fox – diagrama de la caja de fusibles – soporte de fusible -SC-
Número
Amperios [A]
Descripción
1
5
Transmisor de alta presión -G65-
Regulador del ventilador del radiador -J293-
Unidad de control del sistema de aire acondicionado -J301-
2
5
Unidad de control central del sistema de confort -J393-
Unidad de control de alimentación de a bordo -J519-
3
5
Transmisor de velocidad -G22-
Regulador de dirección asistida -J500-
Elemento calefactor de la boquilla del parabrisas -N113-
4
5
Interruptor externo de la manija de la puerta del conductor para protección antirrobo -F121-
5
20
Radio -R-
6
20
Regulador de cristal trasero calefactado -J48-
Unidad de control de alimentación de a bordo -J519-
7
10
Interruptor intermitente del limpiaparabrisas -E22-
8
5
Unidad de control de alimentación de a bordo -J519-
9
–
Vacío
10
20
Unidad de control del techo corredizo -J245-
11
10
Bombilla de intermitente delantero derecho -M7-
Bombilla de intermitente trasero derecho -M8-
Bombilla de amplificador de giro a la derecha -M19-
Unidad de control central del sistema de confort -J393-
Unidad de control de alimentación de a bordo -J519-
Volkswagen Fox – diagrama de la caja de fusibles – soporte de relé de fusibles
Número
Amperios [A]
Descripción
A
20
Fusible de control especial de la ventana de la puerta -S37-
Fusibles resistentes a la calefacción
Volkswagen Fox – diagrama de la caja de fusibles – fusibles resistentes a la calefacción
Número
Amperios [A]
Descripción
A
40
Resistencia de calefacción fusible 1 -S276-
B
40
Resistencia de calefacción fusible 2 -S277-
C
40
Resistencia de calefacción fusible 3 -S278-
