Volkswagen Transporter T3 (1979-1992) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Transporter T3 (1979–1992), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.

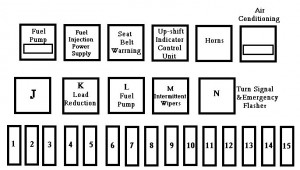

Volkswagen Transporter T3 (1979-1992) – esquema de la caja de fusibles
Año de fabricación: 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Transporter T3 es el fusible 7 en la caja de fusibles del compartimento del motor.
Fusibles
| Nº | Descripción |
| 1 | Faros (luces de cruce, izquierda) |
| 2 | Faros (luces de cruce, derecha) |
| 3 | Faros (luces de carretera izquierdas);
Luces indicadoras de luces de carretera. |
| 4 | Faros (luces de carretera derechas) |
| 5 | Calefacción de la luneta trasera |
| 6 | Luces de emergencia;
Radio. |
| 7 | Encendedor de cigarrillos;
Reloj; Iluminación interior; Grupo de luces indicadoras, |
| 8 | Intermitentes |
| 9 | Faros de reserva;
Bocina. |
| 10 | Ventilador HVAC |
| 11 | Limpiaparabrisas/boquillas del limpiaparabrisas delantero |
| 12 | Iluminación de la matrícula;
Iluminación del maletero. |
| 13 | Faros externos para la conducción,
luz de freno – derecha |
| 14 | Faros externos para la conducción,
luz de freno – izquierda |
| 15 | Ventilador del radiador |
| Bomba
de combustible |
En el relé de la bomba de combustible |
| Aire acondicionado | En el relé del aire acondicionado |
Relés
| Nr | Descripción |
| J | Libre |
| K. | Reducción de carga |
| L | Bomba de combustible |
| M | Limpiaparabrisas intermitentes |
| N | Intermitentes y luces de emergencia |
Sobre el Volkswagen Transporter T3 (1979-1992)
El Volkswagen Transporter T3, también conocido como «Trojka», se fabricó entre 1979 y 1992 y representa la tercera generación del icónico modelo Transporter. Este modelo fue popular por su robustez y versatilidad, lo que lo hacía ideal para diversos fines comerciales y recreativos. El Transporter T3 estaba disponible con varios tipos de motores, incluyendo variantes de gasolina y diésel, que diferían en potencia y consumo de combustible. Una característica distintiva de este modelo era su diseño angular y la tracción trasera, que proporcionaba una mejor tracción y estabilidad en la carretera. Gracias a su amplitud y practicidad, se hizo popular entre artesanos, familias y viajeros.
Esquema de la caja de fusibles del Volkswagen Transporter T3
Esta página muestra el esquema de la caja de fusibles del Volkswagen Transporter T3, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles suele estar ubicada en el interior del vehículo, debajo del salpicadero o cerca de la puerta del conductor. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su disposición y la función de cada fusible.
