Porsche Macan (2014-2018) – diagrama de fusibles

Año de fabricación: 2014, 2015, 2016, 2017, 2018.

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Porsche Macan son los fusibles D10 (encendedor de cigarrillos en la consola central, toma de corriente en la guantera de la consola central) y D11 (toma de corriente en el compartimento del maletero de la consola central trasera) en la caja de fusibles del maletero.

Caja de fusibles en el salpicadero del lado del conductor

Diagrama de la caja de fusibles

Caja de fusibles D10 para encendedor de cigarrillos en el salpicadero del Porsche Macan.

Número Descripción Amperios [A]
Número Descripción Amperios [A]
A1 Unidad de control del control de crucero adaptativo (ACC) (2014-2016);

Unidad de control ParkAssist;

Unidad de control de la cámara frontal.

 7,5
A2 Unidad de control de detección de ocupación del asiento;

Unidad de control del airbag.

 10
A3 Unidad de control HomeLink (abrepuertas de garaje);
Sensor de calidad del aire;
Espejo con atenuación automática;
Unidad de control PSM;
Unidad de control BCM delantera;
Porsche Stability Management (PSM) (2017-2018);
Espejo con pantalla (Japón; 2017-2018);
Activador de sonido para sonido interior (shaker) (2017-2018).		 5
A4 Ventilador de los asientos, asientos delanteros 5
A5 Ajuste del haz de los faros;

Faros halógenos izquierdo/derecho;

Regulador de faros automáticos.

 5
A6 Faro bi-xenón, derecho 7,5
A7 2014-2016: Faro bi-xenón, izquierdo;
2017-2018: Faro bi-xenón, izquierdo.		 7,5
5
A8 Unidad de control BCM trasera Porsche Vehicle Tracking System (PVTS)

Unidad de control DME

 5
A9 — —
A10 Sensor de presión del refrigerante 5
A11 Asistente de cambio de carril (LCA) 5
A12 Electrónica del motor 15
B1 — —
B2 — —
B3 — —
B4 — —
B5 Conector de diagnóstico;
Brújula;
Módulo de conmutación de la columna de dirección y volante calefactable;
Panel de instrumentos.		 30
Leggere  Porsche Boxster (986) (1996-2004) – caja de fusibles
Número Descripción Amperios [A]
B6 Asistencia de frenado (control de remolque) 30
B7 Bocina 15
B8 Controlador de la puerta del conductor 20
B9 — —
B10 Unidad de control Porsche Stability Management (PSM) 30
B11 Controlador de la puerta trasera izquierda 20
B12 Sensor de lluvia;
Freno de estacionamiento eléctrico (EPB);
Unidad de control del sistema de seguimiento de vehículos Porsche (PVTS).		 5
C1 Bloqueado —
C2 Bloqueado —
C3 — —
C4 Unidad de control del asiento del conductor;

Unidad de control de ajuste del asiento del conductor.

 20
C5 Diagnóstico de fugas del depósito 5
C6 BCM delantero 30
C7 BCM delantero 30
C8 BCM delantero 30
C9 Sistema de techo panorámico 20
C10 BCM delantero 30
C11 Sistema de techo panorámico 20
C12 Bocina de advertencia 5

Caja de fusibles en el salpicadero del lado del pasajero

Diagrama de la caja de fusibles

Caja de fusibles del lado del pasajero para la unidad de control del asiento del conductor.

Asignación de fusibles en el salpicadero (lado del pasajero)

Número Descripción Amperios [A]
Número Descripción Amperios [A]
A1 Toma de diagnóstico 5
A2 Bloqueo de encendido 5
A3 Interruptor de luces 5
A4 Bloqueo de la columna de dirección 5
A5 2014-2016:

Ajuste de la columna de dirección;

2017-2018:

Ajuste de la columna de dirección.

 5
15
A6 – –
A7 Módulo de conmutación de la columna de dirección 5
A8 Toma de diagnóstico 5
A9 Bobinas PTC 1 y 2 5
A10 Bloqueado –
A11 Fusible de repuesto 5
Número Descripción Amperios [A]
A12 Fusible de reserva 10
B1 – –
B2 Brújula 5
B3 Módulo de conmutación de la columna de dirección y volante calefactable 10
B4 Panel de instrumentos 5
B5 Fusible de reserva 20
B6 Fusible de reserva 30
B7 – –
B8 Motor del ventilador 30
B9 Limpiaparabrisas delantero 30
B10 Ajuste del respaldo del asiento, asiento del conductor 20
B11 Ajuste del respaldo del asiento del pasajero 20
B12 – –

Caja de fusibles en el maletero

Ubicación de la caja de fusibles

La caja de fusibles se encuentra en el lado derecho del maletero.

Diagrama de la caja de fusibles

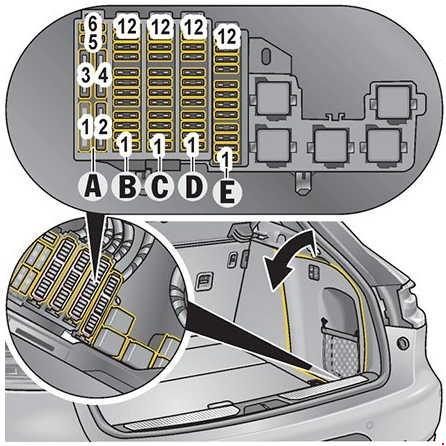

Caja de fusibles ubicada en el lado derecho del maletero del vehículo.

Leggere  Porsche Panamera (2010-2016) – caja de fusibles
Número Descripción Amperios [A]
Número Descripción Amperios [A]
A1 Relé del compresor Porsche Active Suspension Management (PASM) 40
A2 Relé con conexión 50
A3 Ruta de alimentación de encendido 40
A4 – –
A5 – –
A6 Resistencia a fallos del terminal CAN –
B1 Bobina del relé de encendido
Puerta		 5
B2 Unidad de control del enganche de remolque 20
B3 Unidad de control del enganche de remolque 20
B4 Unidad de control del enganche de remolque 20
B5 Unidad de control del asiento del pasajero;

Unidad de control de ajuste del asiento del pasajero.

 20
B6 – –
B7 Unidad de control del freno de estacionamiento eléctrico (EPB) 30
B8 BCM trasero 20
B9 BCM trasero 20
B10 BCM trasero 25
B11 BCM trasero 25
B12 Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) 5
C1 Remolque 30
C2 – –
C3 Convertidor DC / DC para la función Auto Start Stop 30
C4 Alimentación del amplificador y de la consola de aire
Convertidor DC / DC para la función Auto Start Stop		 30
C5 Subwoofer 25
C6 Sintonizador de TV 5
C7 Unidad de control del freno de estacionamiento eléctrico (EPB) 30
C8 Unidad de control trasera 30
Número Descripción Amperios [A]
C9 Controlador de la puerta del pasajero 20
C10 Receptor Telestar 5
C11 Controlador de la puerta trasera derecha 20
C12 Cargador para auriculares Bluetooth;

Iluminación del maletero.

 5
D1 – –
D2 Controlador del freno de estacionamiento eléctrico (EPB);

Controlador del enganche de remolque;

Controlador del bloqueo del diferencial trasero;

Puerta;

Relé del control de crucero adaptativo (ACC) (2017-2018).

 5
D3 Motor del limpiaparabrisas trasero 15
D4 Terminal 15, panel de instrumentos 15
D5 – –
D6 – –
D7 – –
D8 Consola de control suspendida 7.5
D9 Unidad de control del control de crucero adaptativo (ACC) 5
D10 Encendedor de cigarrillos en la consola central;

Toma de corriente en la guantera de la consola central.

 20
D11 Toma de corriente en el maletero de la consola central trasera 20
D12 Porsche Rear Seat Entertainment, izquierda / derecha 7.5
E1 Controlador de climatización, panel de control trasero 15
E2 Adaptador CAN;

Porsche Communication Management (PCM).

 10
E3 – –
E 4 – –
E5 – –
E6 Controlador de la cámara de marcha atrás Surround View (2017-2018) 5
E7 Relé de la luneta trasera calefactable 25
E8 Controlador de climatización 30
E9 Controlador del portón trasero 20
E10 Controlador Porsche Active Suspension Management (PASM) 15
E11 Controlador del bloqueo del diferencial trasero 10
E12 Controlador del bloqueo del diferencial trasero 30
Leggere  Porsche 911 (991) (2012-2016) – caja de fusibles
