Esquema de fusibles y relés – Porsche 944

Aplica a vehículos fabricados en los años:

1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

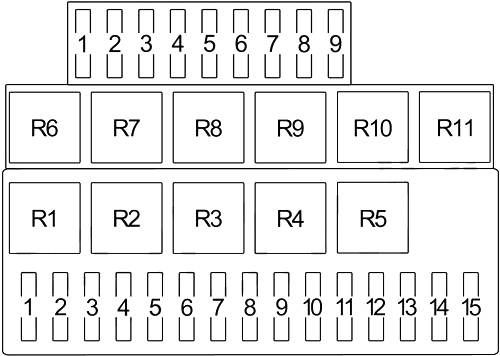

Tipo 1

Número	Amperaje [A]	Descripción
1	8	Faro delantero (izquierdo)
2	8	Faro delantero (derecho)
3	8	Faro de carretera (izquierdo)
4	8	Faro de carretera (derecho)
5	16	Luces de carretera adicionales
6	8	Luces de freno, intermitente de emergencia, motor de faro retráctil
7	8	Reloj, iluminación interior, encendedor de cigarrillos, radio, iluminación del maletero
8	8	intermitentes, luz de advertencia de freno
	8	Luces de freno
9	8	Iluminación de marcha atrás, limpiaparabrisas trasero, motor de espejo exterior, intermitentes
10	16	Ventilador de aire fresco
	16	Calefacción de espejos exteriores, cable de control del desempañador de la ventana trasera
11	8	Limpiaparabrisas delantero, bomba de lavado de parabrisas
12	8	Iluminación de matrícula, iluminación del maletero, iluminación del cenicero, iluminación de instrumentos e interruptores, iluminación de la guantera
13	8	Intermitentes laterales (derecho)
14	8	Intermitente lateral (izquierdo), iluminación del compartimento del motor
15	16	Luces antiniebla
	8	Luz antiniebla delantera
1	8	Faros retráctiles
	16	Motor de faro retráctil
	8	Bocina
2	16	Bomba de combustible, válvula de aire auxiliar, regulador de presión, válvula de frecuencia (sensor de oxígeno)
3	16	Ventilador del radiador, antena
	16	Motor del ventilador

4	25	Desempañador de la ventana trasera
5	16	Ventilador del condensador del aire acondicionado
6	25	Compresor del aire acondicionado, ventilador de aire fresco
7	8	Faro antiniebla trasero
8	25	Elevalunas
	16	Elevalunas
9	25	Techo practicable, motor de desbloqueo de la tapa trasera
	25	Ventilador, motor de desbloqueo de la tapa trasera
Relés
R1		Conexión (terminales 56 – 56b)
		Faros y luces de cruce
R2		Luces de carretera adicionales
R3		Bocina
		Ventilador
R4		Limpiaparabrisas intermitente
R5		Intermitentes/luz de emergencia
R6		Ventilador de refrigeración
		Bocina
R7		Bomba de combustible
		Sistema de lavado de faros
R8		Sistema de aire acondicionado (ventilador)
		Luces antiniebla
R9		Sistema de lavado de faros
R10		Tiempo de aviso con gong (EE. UU.)
		Control de monitorización del catalizador (Japón)
		Aviso de cinturones de seguridad
R11		Desempañador de la ventana trasera y cinturones de seguridad

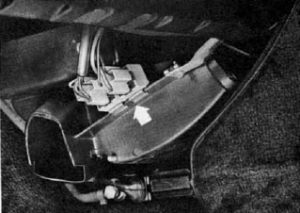

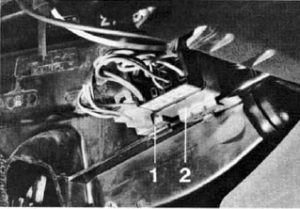

Los modelos con aire acondicionado tienen dos relés adicionales debajo del salpicadero, junto a la consola central.

Número	Relé
1	Ventilador
2	Sistema de aire acondicionado

Número	Relé
1	Radio
2	Elevalunas

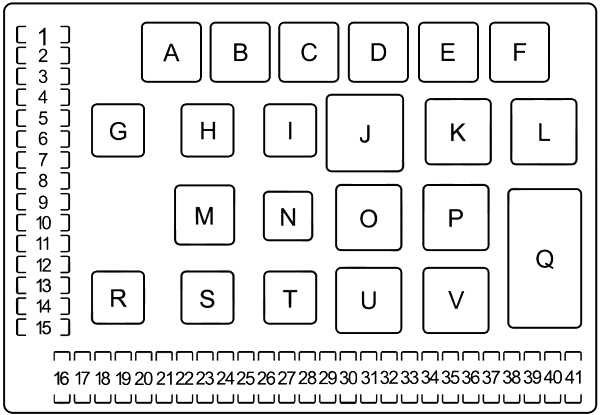

Tipo 2

Número	Amperajes [A]	Descripción
1	25	Techo practicable, versión hatchback
2	25	Motor del faro
3	15	Bocina
4	30	Elevalunas
5	15	Faros antiniebla
6	30	Ajuste del asiento
7	—	—
8	—	—
9	—	—
10	25	Ventilador de refrigeración n.º 2
11	15	Encendedor de cigarrillos, versión hatchback, reloj, indicador de combustible, iluminación del habitáculo
12	—	—
13	30	Desempañador trasero, espejo calefactado
14	30	Ventilador
15	25	Ventilador de refrigeración n.º 2
16	15	Motor del faro
17	7,5	Calefacción, embrague del compresor del aire acondicionado
18	7,5	Instrumentos, control del techo, receptor Hall, gong
19	15	Luz de freno, control de crucero
20	7,5	Luces principales (izquierda)
21	7,5	Luces principales (derecha)
22	7,5	Luces de cruce (izquierda)
23	7,5	Luces de cruce (derecha)
24	30	Limpiaparabrisas, boquillas calefactadas, parabrisas y faros, bomba de lavado
25	25	Calefacción del asiento
26	—	—
27	—	—
28	25	Luz de advertencia
29	—	—
30	7,5	Intermitentes traseros izquierdos y luz lateral
31	7,5	Intermitentes delanteros izquierdos

32	7,5	Intermitentes delanteros derechos
33	7,5	Intermitentes traseros derechos y luz lateral
34	15	Bomba de combustible, sensor de oxígeno
35	—	—
36	7,5	Radio
37	7,5	Motor del faro
38	7,5	Iluminación del instrumento
39	7,5	Radio
40	7,5	Iluminación de estacionamiento izquierda e iluminación de matrícula derecha
41	7,5	Iluminación de estacionamiento derecha e iluminación de matrícula izquierda, iluminación del compartimento del motor
Relés
A		Compresor del aire acondicionado
B		Soporte del techo
C		—
D		—
E		—
F		—
G		Luces antiniebla
H		Luces antiniebla
I		—
J		Estabilizador X
K		Sistema de lavado de faros
L		Gong, catalizador
M		Conexiones
N		Elevalunas
O		Señal acústica
P		Limpiaparabrisas intermitentes
Q		Ventilador de refrigeración
R		Ventilador
S		Estabilizador 15
T		En la prueba de la ventana trasera y fusible
U		Activa el intermitente
V		DME

Acerca del Porsche 944 (1976-1991)

El Porsche 944, fabricado entre 1976 y 1991, es un icónico automóvil deportivo que se hizo popular entre los entusiastas por su rendimiento equilibrado y diseño. Este modelo estaba equipado con varios motores, incluido un motor de cuatro cilindros de 2.5 litros, que proporcionaba una experiencia de conducción suave y dinámica. El Porsche 944 se caracterizaba no solo por su aspecto deportivo, sino también por su avanzada tecnología para su época, que incluía una suspensión y frenos mejorados. Su forma aerodinámica y su fabricación precisa lo convertían en un vehículo no solo rápido, sino también fiable y cómodo para viajes largos.

Esquema de la caja de fusibles del Porsche 944

Esta página muestra el esquema de la caja de fusibles del Porsche 944, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La ubicación típica de la caja de fusibles para este modelo es en el espacio para los pies del conductor o en el compartimento del motor. Los esquemas incluyen los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
