Esquema de fusibles y relés – Porsche 928

Aplica a vehículos fabricados en los años:

1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

Caja de fusibles

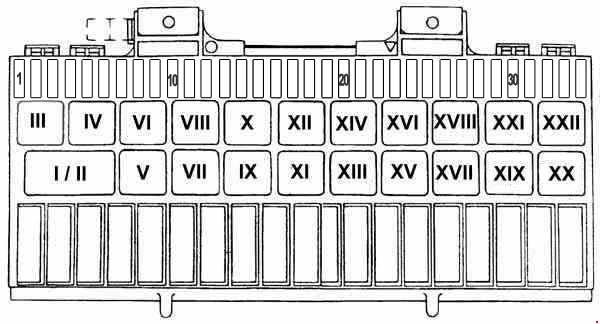

1977 – 1979

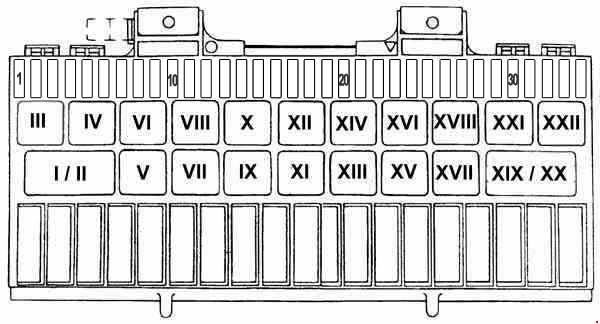

1980-1984

Número	Descripción	Amperaje [A]
1	Faros antiniebla	16
2	Luces bajas (en euros)	16
3	Iluminación de la matrícula, comp. Lt	8
4	Iluminación del cenicero; Interruptores de los faros; Iluminación de los instrumentos (1983-1984).	8
5	1977-1980; 1982 : Encendedor de cigarrillos, iluminación de instrumentos	16
	1981; 1983-1984: Encendedor de cigarrillos, iluminación de instrumentos (1981)	8
6	Limpiaparabrisas, lavaparabrisas	16
7	1977-1979: Limpiaparabrisas trasero; 1983-1984: Luz de freno, control de crucero, prueba de bombillas.	8
8	Techo corredizo	16
9	Luz de freno, motores de los espejos, aire acondicionado (1983-1984), limpiaparabrisas trasero (1983-1984)	8
10	1977-1982: Luz de freno, control de crucero, prueba de bombillas	8
11	Instrumento I8, reloj, lámpara del interruptor de luz
12	Instrumentos y luces de control	8
13	1983-1984: Bomba de gasolina, regulador de calefacción, válvula de aire auxiliar	16
14	Motores eléctricos de los asientos	25
15	Bocina, antena, retorno del limpiaparabrisas trasero	16
16	Ventilador del condensador del aire acondicionado	25
17	Ventilador de aire fresco, comp. Embrague (1977-1979)	25
18	Calentadores de espejos	25
19	Motor del faro	25
20	Lavaparabrisas	16
21	Motores de las ventanas, sistema de cierre centralizado (1980-1984)	25
22	1977-1982 : Bomba de gasolina, regulación de calefacción, válvula de aire auxiliar	25
23	Iluminación interior, reloj, liberación de la tapa trasera	8
24	Faros de cruce – izquierdo	8
25	Faros de cruce – derecho	8
26	Faros de carretera – izquierdo	8
27	Faros de carretera – derecho	8
28	Luces de posición – izquierdo	8
29	Luces de posición – derecho	8
30	Intermitentes – delantero/izquierdo	8
31	Intermitentes — trasero/izquierdo	8
32	Intermitentes – delantero/derecho	8
33	Intermitentes – trasero/derecho	8
34	Luz de freno trasera (Euro)	8

Número	Relé	Número de pieza
I-II	Limpiaparabrisas trasero	928.615.115.00
III	1977-1979: Motor del faro	928.615.116.00
	1983-1984; Euro: control de ventanas	141.951.253.B
IV	1977-1979 : Alimentación de los faros	928.615.127.00
	1984; USA: Alarma	141.951.253.B
V	Intermitente (parpadeante)	1H0.953.227
VI	Elevalunas	928.615.117,00 (’77-’80) 928.615.116,00 (’81-’84)
VII	Dispositivos de pulverización de los faros	928.618.111.00
VIII	—	—
IX	1977-1979: Cinturón de seguridad	928.618.102,00
	1983-1984: Relé Kick-Down – Auto	928.618.109.00
	1983-1984: Kick-Down BRIDGE – 5 velocidades	928.615.125.01
X	Bocina de dos tonos	928.615.117,00 (’77-’81) 141.951.253.B (’82-’84)
XI	1977-1979: Compresor del aire acondicionado	928.618.105.00
XII	Faros antiniebla	928.615.117.02
XIII	1977-1979: Potencia de los faros con luz de cruce	928.615.119.00
	1980-1984: Retardo intermitente de los limpiaparabrisas	993.615.101.00
XIV	1977-1979: Faro alto/bajo	928.615.123,00
	1980-1984: Relé de arranque (automático)	928.615.117.00 (’80-’81) 141.951.253.B (’82-’84)
	1980-1984: Start-Bridge (instrucciones)	928.615.125,00 ( años 80-81) 928.612.473.00 (años 82-84)
XV	1977-1979: Relé de arranque (automático)	928.615.117.00
	1977-1979: Start-Bridge (manual)	928.615.125.00
	1980-1984: Lavado intensivo	928.618.113.01
	1980-1981: sin interior. Lavadora (puente)	928.618.115.00
XVI	1977-1979: Seguridad de los faros	928.615.116.00
	1980-1984: Inyección de combustible	928.615.119.00
XVI	1977-1979 : Seguridad de los faros	928.615.116.00
	1980-1984 : Inyección de combustible	928.615.119.00
XVII	Bomba de gasolina	928.615.113.01
XVIII	Ventilador del condensador del aire acondicionado	928.615.111.00
XIX	1977-1979: Retardo intermitente de los limpiaparabrisas	993.615.101.00
XIX-XX	1980-1984: Faro combinado	928.618.107.02
XX	1977-1979: Lavado intensivo	928.618.113.01
		928.618.115.00
XXI	Ventilador de aire fresco	928.615.117.00
XXII	Descongelación	928.615.117.00

Caja de fusibles (1985-1989)

Número	Descripción	Amperaje [A]
1	1985-1988: Cierre centralizado	5
	1989 : Cierre centralizado	15
2	1985-1986: Encendedor de cigarrillos	20
	1987-1988: Encendedor de cigarrillos	25
3	1987-1988 : Unidad de control – ventiladores de refrigeración	5
4	Luz de freno, control de crucero	7,5
5	1985-1986: Limpiaparabrisas, calefacción de la boquilla	15
	1987-1988: Limpiaparabrisas, calefacción de la boquilla	25
6	1985-1986: Luz: panel de botones, interruptor de luz	5
	1987-1988 : Aire acondicionado	7,5
7	Calefacción del asiento	15
8	1985-1986: Aire acondicionado	7,5
	1987-1988 : Calefacción de los asientos	15
9	Teléfono (de fábrica)	7,5
10	Instrumentos, luces de control, kick-down (automático; 1987-1988)	5
11	Limpiaparabrisas trasero	7,5
12	Luz de marcha atrás, motores de los espejos	7,5
13	Aire acondicionado adicional (aire acondicionado trasero)	15
14	Techo corredizo	25
15	Elevalunas	30
16	1985-1986: Sistema antibloqueo durante el frenado	10
	1987-1988: Sistema antibloqueo durante el frenado	15
17	Ventilador de aire fresco	30
18	Bocina, limpiaparabrisas trasero — (posición de reposo)	15
19	Desempañador de la luneta trasera	25
20	Ajuste eléctrico del asiento – izquierdo	30
21	Ajuste eléctrico del asiento – derecho	30
22	1987-1988: Amplificador de radio	15
23	1985-1986: Ventilador de refrigeración del radiador 1987-1988: Ajuste de la rejilla de ventilación de refrigeración	7,5
24	1985-1986: Botón de la tapa trasera, iluminación interior	5
	1987-1988: Puerto de diagnóstico, corriente de impulso – tapa trasera, iluminación interior	7,5
25	Sistema de lavado de faros	25
26	Liberación de la tapa trasera	1
27	Motor del faro	15
28	1985-1986 : Amplificador de radio	15
	1987-1988: Ventilador del radiador n.º 1	30
29	1985-1986: Condensador del aire acondicionado/ventilador de refrigeración del radiador	25
	1987-1988 : Ventilador del radiador n.º 2	30
30	Luces antiniebla	15
31	Haz principal (carretera) – izquierdo	7,5
32	Haz principal (carretera) – derecho	7,5

33	Faros	15
34	Intermitente (giratorio) Delantero/Actual	5
35	Intermitente (giratorio) Trasero/Actual	5
36	Intermitente (giratorio) Delantero/Derecho	5
37	Intermitente (giratorio) Trasero/Derecho	5
38	Luces de estacionamiento (bajas) — izquierda	7,5
39	Luces de estacionamiento (bajas) – derecha	7,5
40	Luz de estacionamiento – izquierda	5
41	Luz de estacionamiento – derecha	6
42	Bomba de gasolina, calefacción del sensor de O2	15
43	Iluminación de la matrícula, comp. Lt	5
44	Luz del cenicero, iluminación de los instrumentos	5
45	Luz de freno trasera (solo Euro)	5
Número	Relé	Número de pieza
I-II	Limpiaparabrisas trasero	928.615.115.00
III	—	—
IV	Relé de encendido-X	141.951.253.B
V	Intermitente (giratorio), intermitente de 4 vías	1H0.953.227
VI	Elevalunas	928.615.126,00 (años 85-88) 944.615.166,00 (años 89-89)
VII	Retardo del limpiaparabrisas	993.615.101.00
VIII	Desempañador	928.615.203,00 (’85-’86) 141.951.253.B (’87-’89)
IX	Lavado intensivo	928.618.113.01
X	Ventilador de aire fresco (HVAC)	141.951.253.B
XI	Filtros de interferencia	928.618.223.00
XII	Bocina de dos tonos	141.951.253.B
XIII	Faros antiniebla	928.615.137.01 (’85-’86) 928.615.117.02 (’87-’89)
XIV	Relé del motor de arranque	141.951.253.B
XV	1985-1986: Relé Kick-Down (automático) (hasta 86 VIN#0998)	928.618.109.00
	1986-1989 : Relé Kick-Down (Auto) (’86 VIN # 09999 y posteriores)	928.618.109.01 (’86-’88) 928.618.108,00 (’89-’89)
XVI	1985-1986: Sistema de encendido EZF	141.951.253.B
	1987-1989 : Sistema de encendido EZK (con probador de fusibles)	928.615.203.00
XVII	Relé ABS (USA ’86 desde VIN # 0061/ Euro desde ’85)	928.615.124.01
XVIII	1985-1986: Condensador del aire acondicionado/ventilador de refrigeración del radiador	141.951.253.B
	1987-1988: Sistema de aletas de refrigeración	944.615.119.00
XIX	Dispositivos de pulverización de los faros	928.618.111.00
XX	Bomba de gasolina, sensor de O2	141.951.253.B
XXI	Retardo de la iluminación interior (’86 VIN # 09999 y posteriores)	928.618.225.01
XXII	1985-1988: Relé de la luz de marcha atrás (automático)	141.951.253.B (’85-’88) 928.615.114,00 (’89)
	1989: puente de la luz de marcha atrás (5 velocidades)	928.615.125.00
XXIII – XXIV	Faro compuesto	928.618.107.02 (’85-’86) 928.618.107,04 (’87-’89)
XXV	Inyección de combustible izquierda-Jetronic	141.951.253.B
XXVI	—	—

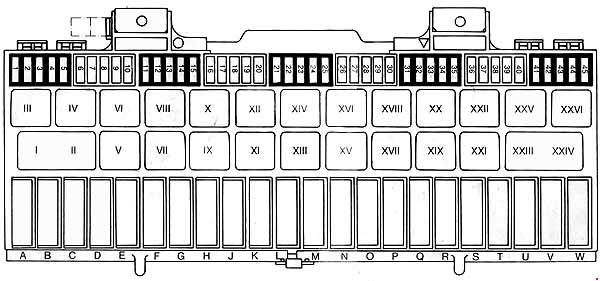

Caja de fusibles (1990-1995)

Número	Descripción	Amperaje [A]
1	Faros de cruce (luces bajas) — izquierdo	7,5
2	Faros de cruce (luces bajas) – derecho	7,5
3	Haz principal (carretera) — izquierdo	7,5
4	Haz principal (carretera) – derecho	7,5
5	Faros de carretera	15
6	Faros antiniebla	15
7	Luz de posición – izquierda	5
8	Luz de posición – derecha	5
9	Faros: cenicero, instrumentos	5
10	Faros: matrícula, comp. ( 1990 )	5
11	Luz de freno trasera (solo Euro)	5
12	Luz de control (intermitente) – delantero/izquierdo	5
13	Luz de control (intermitente) — trasero/izquierdo	5
14	Luz de control (intermitente) – delantero/derecho	5
15	Luz de control (intermitente) — trasero/derecho	5
16	Desempañador de cristales traseros	25
17	1990 : Cierre centralizado; 1991-1995 : Señal de advertencia, comp. Luz.	7,5
18	1990 : Regulación de la compuerta de aire de refrigeración	7,5
	1991-1995 : Regulador de ventana/techo corredizo	25
19	Sistema de lavado de faros	25
20	Ventilador de aire fresco	30
21	Radio – Amplificador	15
22	Ajuste eléctrico del asiento – izquierdo	30
23	Ajuste eléctrico del asiento – derecho	30
24	Bocina, limpiaparabrisas trasero-(posición de reposo; 1990-1991 )	15
25	Puerto de diagnóstico, corriente de impulso-portón trasero, iluminación interior	7,5
26	Liberación del portón trasero	1
27	Motor del faro	15
28	Sistema antirrobo	15
29	Ventilador del radiador n.º 1	30
30	Ventilador del radiador n.º 2	30
31	1990 : Regulador de ventana/ventana	30
32	—	—
33	Encendedor	25
34	Limpiaparabrisas delantero, calefacción de la boquilla del limpiaparabrisas	25
35	Luz de freno, control de crucero	7,5
36	Unidad de control – ventiladores de refrigeración	5

37	Aire acondicionado	7,5
38	Bomba de gasolina, calefacción del sensor de O2	15
39	Instrumentos, kick-down, luces de advertencia, interruptor del limpiaparabrisas trasero	5
40	Luz de marcha atrás, motores de los espejos, sistema RDK	7,5
41	Luz de cortesía: interruptor de luz, panel de botones, retardo de la luz interior, Diag. Con.	5
42	Limpiaparabrisas trasero	7,5
43	Teléfono (de fábrica)	7,5
44	Calefacción del asiento	15
45	Aire acondicionado adicional (aire acondicionado trasero)	15
Número	Relé	Número de pieza
I-II	Cepillo de la luneta trasera	928.615.115.00
III	Canadá: luces diurnas	—
IV	Faros antiniebla	928.615.117.02 (’90) 141.951.253.B (’91-’95)
V	Relé del motor de arranque	141.951.253.B
VI	1990 : Sistema de aletas de refrigeración de aire	944.615.119.00
VII	Dispositivos de pulverización de los faros	928.618.111.00
VIII	1991-1995 : Alarma de faros antiniebla	141.951.253.B
IX	Lavado intensivo	928.618.113.01
X	Relé de encendido-X	141.951.253.B
XI	Reloj de retardo de los limpiaparabrisas	993.615.101.00
XII	Ventilador de aire fresco (HVAC)	141.951.253.B
XIII	Intermitente (giro), intermitente de 4 vías	1H0.953.227
XIV	Desempañador	141.951.253.B
XV	1990 : Relé ABS	928.615.124.01
XVI	1991-1995 : Bocina de dos tonos	141.951.253.B
XVII	1990-1993 : Relé Kick-Down (automático) (hasta Vin#92PS8 20500)	928.618.108,00
	1993-1995 : Relé Kick-Down (Auto) (desde VIN # 92PS8 20501)	928.618.108.01
XVIII	Relé de la luz de marcha atrás (automático)	928.615.114.00
	Puente de la luz de marcha atrás (5 velocidades)	928.615.125.00
XIX	1990 : Retardo de la iluminación interior	928.618.225.01
	1991-1995 : Unidad de control – tacómetro	928.618.221.00
XX	—	—
XXI	Filtros de interferencia	928.618.223.00
XXII	Sistema de encendido EZK (con probador de fusibles)	928.615.203.00
XXII	Faro combinado	928.618.107.04
XXIV
XXV	Inyección de combustible LH-Jetronic	141.951.253.B
XXVI	Bomba de gasolina, sensor de O2	141.951.253.B

Fusibles adicionales

Descripción	Ubicación	Número de pieza
1977-1981 : Asiento eléctrico	Debajo del asiento	928.615.123,00
1980-1995: Cinturón de seguridad / Timbre	Dentro de la consola central debajo de la radio	928.618.102.03
1980-1995: Limpiaparabrisas trasero	Detrás de la cubierta del kit de herramientas — lado del conductor	928.618.104.00
1989-1995 : Relé de sobrecalentamiento de encendido	Montado en el marco de la unidad de control del motor	928.618.175.00
1989-1995: Relé antirrobo	Dentro de la consola central debajo de la radio	928.637.160.00

Acerca del Porsche 928 (1977-1995)

El Porsche 928, fabricado entre 1977 y 1995, es un vehículo icónico que combina rendimiento deportivo con lujo. Este modelo fue diseñado como sucesor del 911 y ofrecía una combinación única de coupé deportivo y confort de gran turismo. El Porsche 928 estaba equipado con potentes motores V8, que variaban en cilindrada desde 4,5 litros hasta 5,4 litros en versiones posteriores. El vehículo era conocido por su dinámica de conducción equilibrada, gracias a la ubicación del motor en la parte delantera y la tracción trasera. El interior fue diseñado con énfasis en la comodidad y el lujo, lo que lo convertía en un coche ideal para viajes largos.

Esquema de la caja de fusibles del Porsche 928

Esta página muestra el esquema de la caja de fusibles del modelo Porsche 928, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles suele estar ubicada en el espacio para los pies del conductor o en el compartimento del motor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles con el mismo valor de amperaje que el original para evitar daños en los sistemas eléctricos. El esquema de la caja de fusibles le ayudará a identificar los fusibles correctos para componentes específicos y a garantizar su correcto funcionamiento.
