Esquema de fusibles y relés – Porsche 924

Aplica a vehículos fabricados en los años:

1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

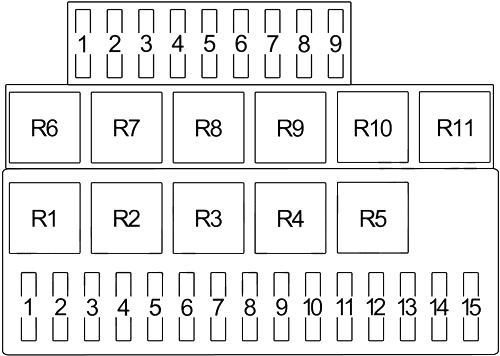

Tipo 1

Número	Amperaje [A]	Descripción
1	8	Faro con luz de cruce (izquierda)
2	8	Faro con luz de cruce (derecha)
3	8	Faro con luz de carretera (izquierda)
4	8	Faro con luz de carretera (derecha)
5	16	Luces de carretera adicionales
6	8	Frenos de emergencia, intermitentes, motor de luces retráctiles
7	8	Reloj, iluminación interior, encendedor de cigarrillos, radio, iluminación del maletero
8	8	Intermitentes, luz de control de frenos
	8	Frenos de emergencia
9	8	Luz de marcha atrás, limpiaparabrisas trasero, motor del espejo exterior, intermitentes
10	16	Ventilador de aire fresco
	16	Calefacción de espejos exteriores, cable de control del desempañador de la luneta trasera
11	8	Limpiaparabrisas, bomba de lavado de cristales
12	8	Iluminación de la matrícula, iluminación del maletero, iluminación del cenicero, iluminación del salpicadero e interruptores, iluminación de la guantera
13	8	Intermitente lateral (derecho)
14	8	Intermitente lateral (izquierdo), iluminación del compartimento del motor
15	16	Luces antiniebla
	8	Luz antiniebla delantera
1	8	Luces retráctiles
	16	Motor de luz retráctil
	8	Bocina
2	16	Bomba de combustible, unidad de válvula de aire auxiliar, válvula reguladora de presión, válvula de frecuencia (sensor de oxígeno)
3	16	Ventilador del radiador, antena
	16	Motor del ventilador

4	25	Desempañador de la luneta trasera
5	16	Ventilador del condensador del aire acondicionado
6	25	Compresor del aire acondicionado, ventilador de aire fresco
7	8	Faro antiniebla trasero
8	25	Elevalunas
	16	Elevalunas
9	25	Techo abierto, motor de desbloqueo de la tapa trasera
	25	Ventilador, motor de desbloqueo de la tapa trasera
Relés
R1		Conector (term. 56 – 56b)
		Faro y luces de cruce
R2		Luces de carretera adicionales
R3		Bocina
		Ventilador
R4		Limpiaparabrisas intermitente
R5		Intermitentes/luz de emergencia
R6		Ventilador de refrigeración
		Bocina
R7		Bomba de combustible
		Sistema de lavado de faros
R8		Sistema de aire acondicionado (ventilador)
		Luces antiniebla
R9		Sistema de lavado de faros
R10		Tiempo de aviso con gong (EE. UU.)
		Control de supervisión del catalizador (Japón)
		Aviso de cinturones de seguridad
R11		Desempañador de la luneta trasera y cinturones de seguridad

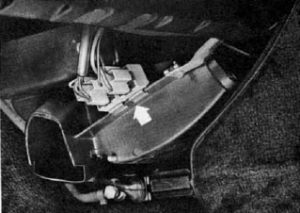

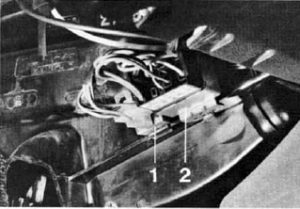

Los modelos con aire acondicionado tienen dos relés adicionales debajo del salpicadero, junto a la consola central.

Número	Relé
1	Ventilador
2	Sistema de aire acondicionado



Número	Relé
1	Radio
2	Elevalunas

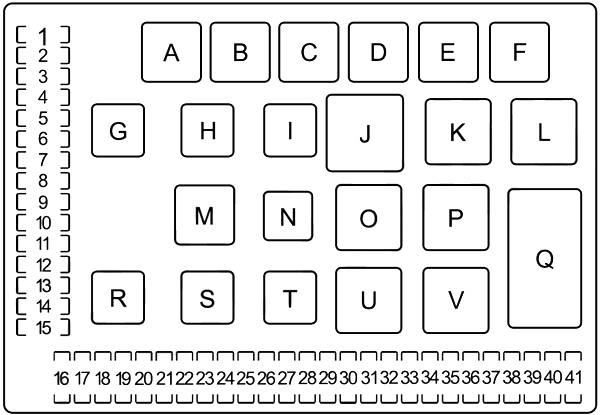

Tipo 2

Número	Amperaje [A]	Descripción
1	25	Techo practicable, versión hatchback
2	25	Motor del faro
3	15	Bocina
4	30	Elevalunas
5	15	Faros antiniebla
6	30	Ajuste del asiento
7	—	—
8	—	—
9	—	—
10	25	Ventilador de refrigeración n.º 2
11	15	Encendedor de cigarrillos, versión hatchback, reloj, indicador de combustible, iluminación interior de la guantera
12	—	—
13	30	Desempañador trasero, espejo calefactado
14	30	Ventilador
15	25	Ventilador de refrigeración n.º 2
16	15	Motor del faro
17	7,5	Calefacción, embrague del compresor del aire acondicionado
18	7,5	Instrumentos, control del techo, recepción en la habitación, gong
19	15	Luz de freno, control de crucero
20	7,5	Luces principales (izquierda)
21	7,5	Luces principales (derecha)
22	7,5	Luces de posición (izquierda)
23	7,5	Luces de posición (derecha)
24	30	Limpiaparabrisas, boquillas calefactadas, parabrisas y faro, bomba de lavado
25	25	Calefacción del asiento
26	—	—
27	—	—
28	25	Luz de reserva
29	—	—
30	7,5	Intermitente trasero izquierdo y luz lateral
31	7,5	Intermitente delantero izquierdo

32	7,5	Intermitente delantero derecho
33	7,5	Intermitente trasero derecho y luz lateral
34	15	Bomba de combustible, sensor de oxígeno
35	—	—
36	7,5	Radio
37	7,5	Motor del faro
38	7,5	Iluminación del instrumento
39	7,5	Radio
40	7,5	Iluminación de estacionamiento izquierda e iluminación de matrícula derecha
41	7,5	Iluminación de estacionamiento derecha e iluminación de matrícula izquierda, iluminación del compartimento del motor
Relés
A		Compresor del aire acondicionado
b		Soporte del techo
C		—
D		—
E		—
F		—
g		Faros antiniebla
h		Faros antiniebla
i		—
J		Estabilizador X
K		Sistema de lavado de faros
L		Gong, catalizador
m		Juntas
n		Elevalunas
O		Sonido de señal
P		Limpiaparabrisas intermitentes
Q		Ventilador de refrigeración
r		Ventilador
S		Estabilizador 15
T		Prueba de la luneta trasera y fusible
U		Activa el intermitente
V		DME

Acerca del Porsche 924 (1976-1991)

El Porsche 924, fabricado entre 1976 y 1991, es un coche deportivo que se convirtió en un icono de su época. Este modelo fue el primer coche de la marca Porsche con motor delantero y tracción trasera. El Porsche 924 estaba equipado con varias motorizaciones, siendo el modelo base un motor de cuatro cilindros y 2.0 litros. Más tarde, también estuvieron disponibles versiones más potentes, como el 924 Turbo, que ofrecía un mayor rendimiento gracias a un turbocompresor. El diseño del vehículo combinaba líneas elegantes con practicidad, lo que lo convirtió en un modelo popular entre los amantes de los coches deportivos.

Esquema de la caja de fusibles del Porsche 924

Esta página muestra el esquema de la caja de fusibles del Porsche 924, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra típicamente en el interior del vehículo, debajo del salpicadero en el lado del conductor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
