Renault Wind Roadster (2010-2013) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Renault Wind Roadster (2010–2013), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Habitáculo

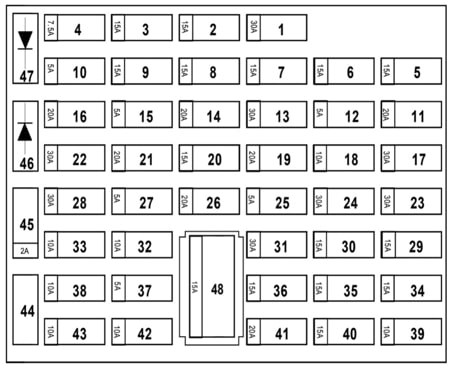

Según el vehículo, retire la tapa (1) o la tapa situada en la guantera (2)
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 y 2 | Limpiaparabrisas. |
| 3 | Dirección asistida. |
| 4 | Ubicación reservada para equipamiento adicional. |
| 5 | Luz de freno;
Limitador de velocidad. |
| 6 | Luces de marcha atrás;
Control de los espejos laterales; Sirena de alarma. |
| 7 | Airbag. |
| 8 | Unidad eléctrica;
Transpondedor en el habitáculo. |
| 9 | Bomba de inyección/bomba de combustible. |
| 10 | ABS/ASR/ESP |
| 11 | Intermitentes;
Conector de diagnóstico. |
| 12 | Alimentación/panel de instrumentos. |
| 13 | Faros antiniebla. |
| 14 | Cierre centralizado de puertas |
| 15 | Luces de posición. |
| 16 | Ubicación reservada para equipamiento adicional. |
| 17 | Luneta trasera térmica;
Espejos laterales térmicos. |
| 18 | Iluminación interior;
Luz de techo; Climatización automática. |
| 19 | Ubicación reservada para equipamiento adicional. |
| 20 | Faros antiniebla delanteros y traseros. |
| 21 | Luces de carretera;
Bocina. |
| 22 | Ubicación reservada para equipamiento adicional. |
| 23 | Elevalunas eléctricos. |
| 24 | Ubicación reservada para equipamiento adicional. |
| Número | Descripción |
|---|---|
| 25 | Faros de luz de cruce;
Faro antiniebla trasero. |
| 26 | Techo practicable. |
| 27 | Ubicación reservada para equipamiento adicional. |
| 28 | Ventilación del habitáculo. |
| 29 | Unidad eléctrica radio/habitáculo. |
| 30 | Toma de accesorios. |
| 31 | Ubicación reservada para equipamiento adicional. |
| 32 | Faro derecho de luz de carretera. |
| 33 | Faro izquierdo de luz de carretera. |
| 34 | Faro derecho de luz de cruce. |
| 35 | Faro izquierdo de luz de cruce. |
| 36 | Ubicación reservada para equipamiento adicional. |
| 37 | Espejos laterales térmicos |
| 38 | Bocina |
| 39 | Faros antiniebla traseros |
| 40 | Ubicación reservada para equipamiento adicional. |
| 41 | Asientos calefactables. |
| 42 | Luz derecha;
Toma de accesorios; Control de crucero; Control del limitador de velocidad; Control del cierre centralizado; Control de las luces de emergencia. |
| 43 | Luz izquierda;
Iluminación de la matrícula. |
| 44 | Ubicación reservada para equipamiento adicional. |
| 45 | Protección de diodo. |
| 46 | Ubicación reservada para equipamiento adicional. |
| 47 | Ubicación reservada para equipamiento adicional. |
| 48 | Radio. |
Acerca del Renault Wind Roadster (2010-2013)
El Renault Wind Roadster, fabricado entre 2010 y 2013, es un descapotable compacto de dos plazas que destaca por su diseño único y carácter deportivo. Este modelo es conocido por su techo rígido plegable, que se puede abrir o cerrar en menos de 12 segundos, lo que permite a los conductores pasar rápidamente de un modo cerrado a uno abierto. El Renault Wind Roadster estaba disponible con dos motores de gasolina: un 1.2 litros TCe de 100 CV y un motor de 1.6 litros de 133 CV, lo que proporciona suficiente potencia para una conducción dinámica. Este modelo también ofrece un chasis de corte deportivo que garantiza una excelente manejabilidad y diversión al volante.
Esquema de la caja de fusibles del Renault Wind Roadster
Esta página muestra el esquema de la caja de fusibles del Renault Wind Roadster, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra típicamente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos, como las luces, la radio y el aire acondicionado.
