Kubota M96SDTM – Caja de fusibles
Kubota M96SDTM – esquema de la caja de fusibles

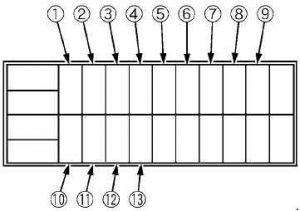

Caja de fusibles
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Intermitentes (emergencia) |
| 2 | 15 | Faro delantero |
| 3 | 10 | Bombilla trasera, bocina |
| 4 | 5 | Motor, TDF. Alternador |
| 5 | 10 | Control T/M |
| 6 | 5 | Panel de medición, OPC, señal acústica |
| 7 | 10 | Activar señal |
| 8 | 15 | Alimentación auxiliar |
| 9 | 5 | Relé |
| 10 | 15 | Faro de trabajo derecho (delantero, F/S) |
| 11 | 15 | Faro de trabajo izquierdo (trasero) |
| 12 | 5 | Fusible de reserva del medidor |
| 13 | 10 | Bombilla de freno |

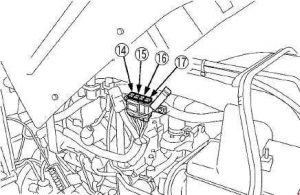

| Número | Amperaje [A] | Descripción |
| 14 | 100 | Carga |
| 15 | 120 | Calentador |
| 16 | 30 | Interruptor principal de llave |
| 17 | 50 | Faro principal, faro de trabajo |

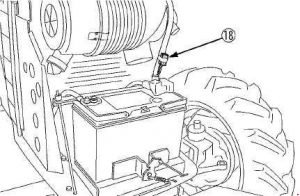

| Número | Amperaje [A] | Descripción |
| 18 | 10 | Potencia CRS [M108S] |
Acerca de Kubota M96SDTM – caja de fusibles
El modelo Kubota M96SDTM es conocido por su construcción robusta y fiabilidad, lo que lo hace ideal para diversas aplicaciones agrícolas. Este tractor está equipado con un potente motor diésel que proporciona suficiente potencia para tareas exigentes en el campo. El Kubota M96SDTM está diseñado para manejar incluso las condiciones más difíciles, ofreciendo comodidad y facilidad de manejo para el operador. Su versatilidad y eficiencia están respaldadas por tecnologías modernas que aumentan la productividad y reducen los costos operativos.
Esquema de la caja de fusibles Kubota M96SDTM – caja de fusibles
Esta página muestra el esquema de la caja de fusibles para el modelo Kubota M96SDTM, que es esencial para un mantenimiento y reparaciones adecuados. La caja de fusibles se encuentra generalmente cerca del panel de control o debajo del capó del tractor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. El esquema de la caja de fusibles proporciona una visión clara de la ubicación y función de cada fusible, lo que facilita la identificación y el reemplazo en caso de necesidad.
