Mitsubishi Montero Sport 2 (Pajero)
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 y 2016
Caja de fusibles en la cabina

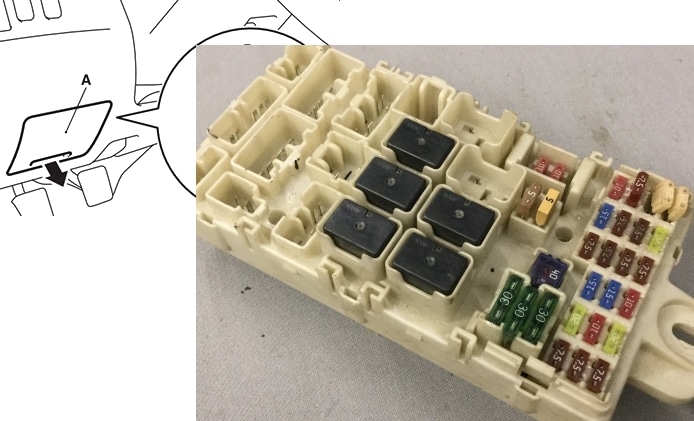

Se encuentra en la parte inferior del salpicadero, en el lado del conductor, detrás de la cubierta protectora.
Ubicación

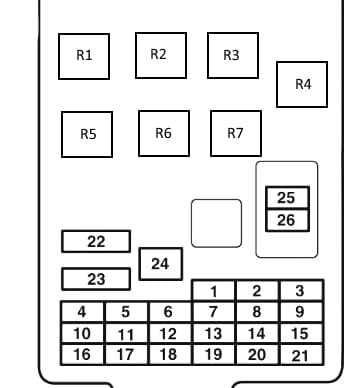

Esquema
Función
| 1 | 7,5A Luces de posición (izquierda) |
| 2 | Encendedor 15A |
| 3 | 10A Bobina de encendido |
| 4 | 7,5A Arranque |
| 5 | 20A Techo abierto |
| 6 | Presso 15A |
| 7 | 7,5A Luces laterales (derecha) |
| 8 | 7,5A Espejos exteriores |
| 9 | 7.5A Unidad de control del motor |
| 10 | 7,5A Unidad de control |
| 11 | 10A Luz antiniebla trasera |
| 12 | 15A Cierre centralizado |
| 13 | 10A Luz interior |
| 14 | 15A Limpiaparabrisas trasero |
| 15 | Tablero 7,5 A |
| 16 | 7.5A Relé del compresor A/C, relé del ventilador del condensador, relé del ventilador, controlador de calefacción, relé del ventilador trasero, panel de control del radiador trasero, interruptor del ventilador trasero y relé de la ventana trasera calefactada |
| 17 | 20A Asiento calefactado |
| 18 | Alimentación 10A para accesorios |
| 19 | 7,5A Espejos exteriores calefactados |
| 20 | Limpiaparabrisas 20A |
| 21 | 7,5A Luces de marcha atrás |
| 22 | 30A Ventana trasera calefactada |
| 23 | Calefacción 30A |
| 24 | Asientos eléctricos 40A |
| 25 | Sistema de audio 10A |
| 26 | 15A Unidad de control electrónica |
Los fusibles número 2 y 6 y el relé número 2 son responsables del funcionamiento del encendedor de cigarrillos y las tomas de corriente.
Relé
- R1 – Relé de calefacción del asiento
- R2 – Relé de alimentación para tomas de accesorios
- R3 – Relé de luces antiniebla traseras
- R4 – Reserva
- R5 – Relé del ventilador
- R6 – Relé del desempañador de la ventana trasera
- R7 – Reserva
Caja de fusibles en el compartimento del motor

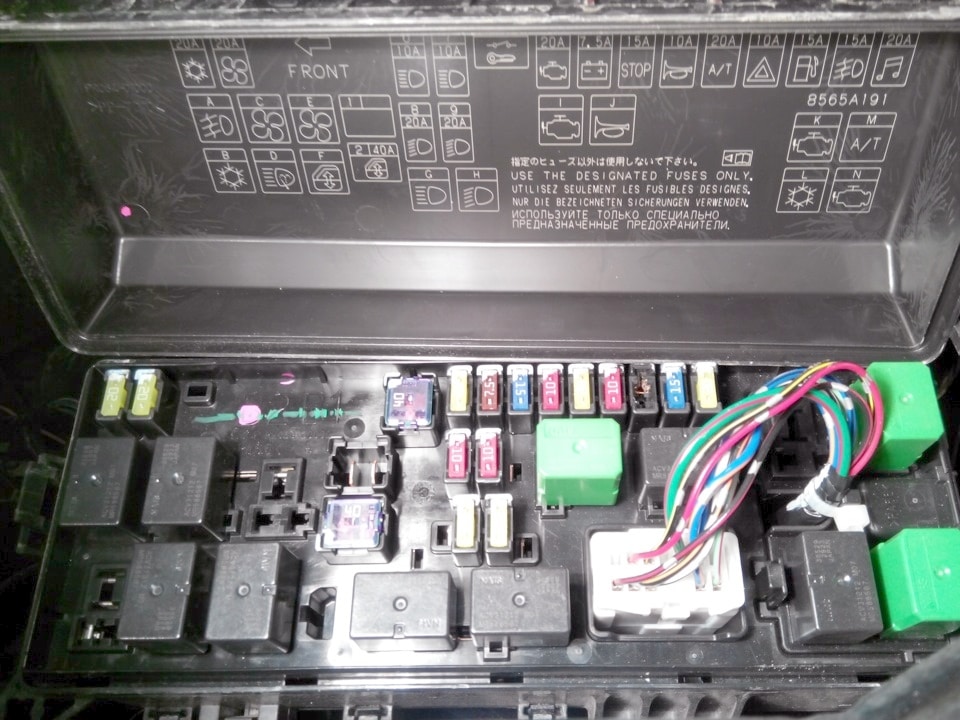

Instalada en el lado izquierdo del compartimento del motor, junto a la batería.

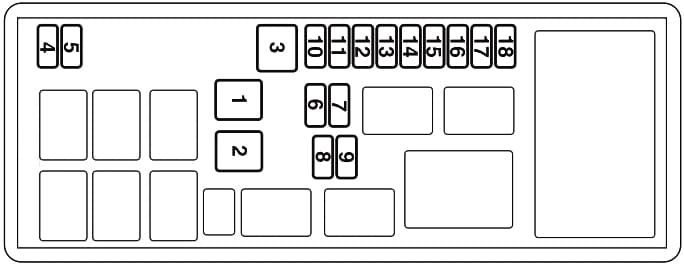

Esquema
Destino
| 1 | reserva |
| 2 | 40A Elevalunas eléctricos |
| 3 | 40A Arranque |
| 4 | Compresor de aire acondicionado 20A |
| 5 | Motor del ventilador del condensador 20A |
| 6 | 10A Faros de cruce (izquierda) |
| 7 | 10A Faros de cruce (derecha) |
| 8 | 10/20A Faros de carretera (izquierda) |
| 9 | 10/20A Faros de carretera (derecha) |
| 10 | ECU del motor 20A |
| 11 | Generador 7,5A |
| 12 | 15A Luces de freno |
| 13 | Señal 10A |
| 14 | Transmisión automática 20A |
| 15 | 10A Luces de emergencia |
| 16 | 15A Bomba de combustible |
| 17 | 15A Faros antiniebla |
| 18 | Sonido 20A |

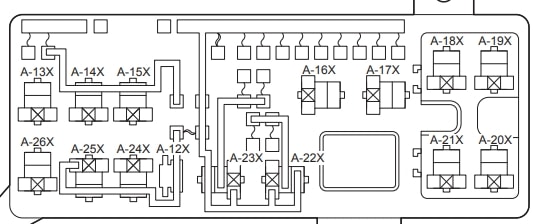

Relé de circuito
Funciones
| A-12X | Conexión del cableado delantero y la caja de fusibles del relé |
| A-13X | Relé de los faros antiniebla delanteros |
| A-14X | Relé del ventilador del aire acondicionado |
| A-15X | reserva |
| A-16X | Relé de arranque |
| A-17X | Relé de la bocina |
| A-18X | Relé del calentador |
| A-19X | Relé de control de la transmisión automática |
| A-20X | Relé de control del motor |
| A-21X | Relé del compresor del aire acondicionado |
| A-22X | Relé de los faros (LO) |
| A-23X | Relé de los faros (HI) |
| A-24X | Relé de control de las ventanas |
| A-25X | reserva |
| A-26X | Relé del ventilador trasero |
En los modelos con motor diésel, se instala una unidad de bloqueo de calefacción / relé de calefacción adicional.
