Mitsubishi Colt 5 (1994-2002) – caja de fusibles
Esquema de fusibles y relés – Mitsubishi Colt 5
Aplica a vehículos fabricados en los años:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 y 2002.
Ubicación de la caja de fusibles del salpicadero
Caja de fusibles
Se encuentra debajo del salpicadero a la izquierda, para vehículos con volante a la izquierda.
Descripción
| 1 | Relé 10A |
| 2 | Encendedor de cigarrillos 15A |
| 3 | Intermitente 10A |
| 4 | Riesgo 25A |
| 5 | Luneta trasera térmica 25A |
| 6 | Limpiaparabrisas 20A |
| 7 | Luces de marcha atrás 10A |
| 8 | Cierre centralizado 20A |
| 9 | Salpicadero 10A |
| 10 | Asientos calefactables 10A |
| 11 | Techo solar 20A |
| 12 | Reserva |
Relés
- Relé de calefacción
- Relé de la luneta trasera térmica
- Relé de intermitentes y luces de emergencia
Caja de relés
Puede montarse junto a la caja de fusibles o uno o más elementos montados por separado:
- Relé para elevalunas eléctricos
- Relé de la luneta trasera térmica
- Unidad de control del cierre centralizado de las puertas
- Relé de las luces antiniebla
Caja de fusibles del compartimento del motor
Caja principal
Se encuentra a la izquierda, junto a la batería.
Descripción
| 1 | Luz de freno 15A |
| 2 | Alarma 10A |
| 3 | Luces antirrobo 15A |
| 4 | Luces de posición 10A |
| 5 | Luces de posición 10A |
| 6 | Aire acondicionado 10A |
| 7 | Luces antiniebla 10A |
| 8 | Bocina 10A |
| 9 | Radio 10A |
| 10 | Luces interiores 10A |
| 11 | Diagnóstico del motor 20A |
| 12 | Elevalunas eléctricos 30A |
| 13 | Ventilador de refrigeración del radiador 30A |
| 14 | Faros 40A |
| 15 | Encendido 30A |
| 16 | Fusible 60A |
| 17 | Aire acondicionado 25A |
| 18 | Generador 100A |
Relés
- A – Sistema de gestión del motor con relé
- B – Relé del motor de arranque
- C – Relé del ventilador
- D – Relé de los faros
- E – Relé de las luces de posición
- F – Relé de la señal
- G – Relé de las luces antiniebla

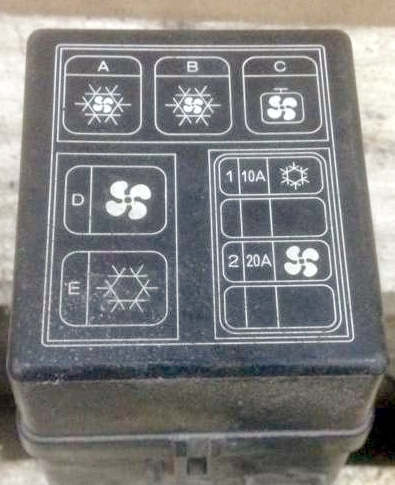

Caja adicional
Los fusibles y relés son responsables del sistema de aire acondicionado y calefacción.
Acerca del Mitsubishi Colt 5 (1994-2002)
El Mitsubishi Colt 5, fabricado entre 1994 y 2002, es un automóvil compacto que gozó de gran popularidad gracias a su fiabilidad y funcionamiento económico. Este modelo estaba disponible en varias versiones de carrocería, incluyendo hatchback de tres y cinco puertas. Bajo el capó, se podían encontrar diferentes motores, desde unidades de gasolina más pequeñas de 1.3 litros hasta motores más potentes de 1.6 litros. Gracias a su compacidad y fácil manejo, el Colt 5 era un vehículo ideal para el transporte urbano, ofreciendo al mismo tiempo suficiente confort para viajes más largos.
Esquema de la caja de fusibles del Mitsubishi Colt 5
Esta página muestra el esquema de la caja de fusibles del Mitsubishi Colt 5, que es esencial para la identificación y el reemplazo de fusibles. En este modelo, la caja de fusibles suele estar ubicada debajo del salpicadero en el lado del conductor, y otra puede estar en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante conocer su configuración.
