Mitsubishi ASX (2010-…) – caja de fusibles

Mitsubishi ASX (2010-2018) – diagrama de la caja de fusibles

Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

El fusible del encendedor de cigarrillos (toma de corriente) en el Mitsubishi ASX (2010-2018) es el fusible 13 en la caja de fusibles del compartimento del motor.

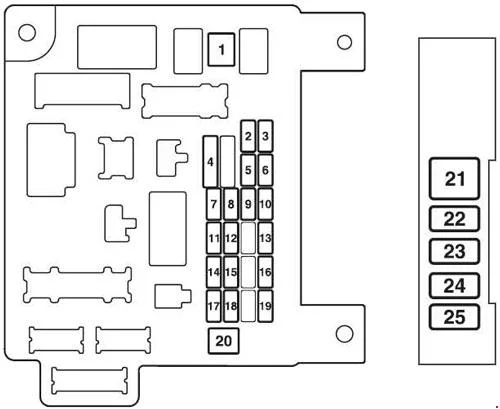

Panel de fusibles del salpicadero

A – Bloque principal de fusibles
B – Bloque de fusibles adicional

N.º	Descripción	Amperaje [A]
1	Calefactor	30
2	Luces de freno (luces de stop)	15
3	Luz antiniebla trasera	10
4	Limpiaparabrisas delantero	30
5	Opcional	10
6	Cierre centralizado	20
7	Radio	15
8	Relé de la unidad de control	7.5
9	Iluminación interior (luces de techo)	15
10	Luces de emergencia	15
11	Limpiaparabrisas trasero	15
12	Intermitentes	7.5

13	Encendedor de cigarrillos; Toma de accesorios.	15
14	Llave de arranque	10
15	Techo practicable	20
16	Retrovisores exteriores	10
17	Tracción a las cuatro ruedas	10
18	Luces de marcha atrás	7.5
19	Toma de accesorios	15
20	Control de elevalunas eléctrico	30
21	Deshumidificador	30
22	Espejo exterior calefactable	7.5
23	Asiento del pasajero	25 20
24	Asiento del conductor con soporte	25 20
25	Asientos calefactables	30

Caja de fusibles en el compartimento del motor

N.º	Descripción	Amperaje [A]
1	Faros antiniebla delanteros	15
2	Motor	7.5
3	Transmisión automática	20
4	Bocina	10
5	Alternador	7.5
6	Boquilla de pulverización de los faros	20
7	Aire acondicionado	10
«	ETV / ventilador del enfriador de aceite (Twin Clutch SST)	15
9	Alarma de seguridad	20
10	Calentador de limpiaparabrisas	15
11	–	–
12	Puerto de alimentación	30
13	Luces diurnas	10
14	Faro (luz de carretera) (izquierda)	10
15	Faro (luz de carretera) (derecha)	10
16	Faro (luz de cruce) (izquierda) (descarga)	20
17	Faro (luz de cruce) (derecha) (descarga)	20

18	Faro (luz de cruce) (izquierda) (halógeno)	10
19	Faro (luz de cruce) (derecha) (halógeno)	10
20	ENG / POWER	10
21	Bobina de encendido	10
22	ENG / POWER	20
	Calentador de la manguera de combustible	25
23	Bomba de combustible	15
24	Motor de arranque	30
25	–	–
26	Antivandalismo	40
27	Antivandalismo	30
28	Ventilador del condensador del aire acondicionado	30
29	Ventilador del radiador	40
30	IOD	30
31	Amplificador de audio	30
32	Diésel	30
33	Fusible de repuesto	10
34	Fusible de repuesto	15
35	Fusible de repuesto	20

Acerca del Mitsubishi ASX (2010-…)

El Mitsubishi ASX es un SUV compacto que apareció por primera vez en el mercado en 2010. Este modelo es conocido por su fiabilidad, diseño moderno y practicidad. El ASX ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, diseñados para proporcionar un equilibrio óptimo entre rendimiento y eficiencia. El interior del vehículo es espacioso y cómodo, lo que lo hace ideal tanto para viajes familiares como para la conducción diaria en la ciudad. El vehículo está equipado con tecnologías modernas y elementos de seguridad que aumentan el confort y la seguridad de los pasajeros.

Diagrama de la caja de fusibles del Mitsubishi ASX

Esta página muestra el diagrama de la caja de fusibles del Mitsubishi ASX, que es esencial para identificar y reemplazar los fusibles. La ubicación típica de la caja de fusibles en este modelo es debajo del capó y en el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su contenido y mantenerla correctamente.
