Mitsubishi Outlander XL (2007-2012) – caja de fusibles
Mitsubishi Outlander – esquema de la caja de fusibles
Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mitsubishi Outlander es el fusible 15 y 23 en la caja de fusibles del habitáculo.

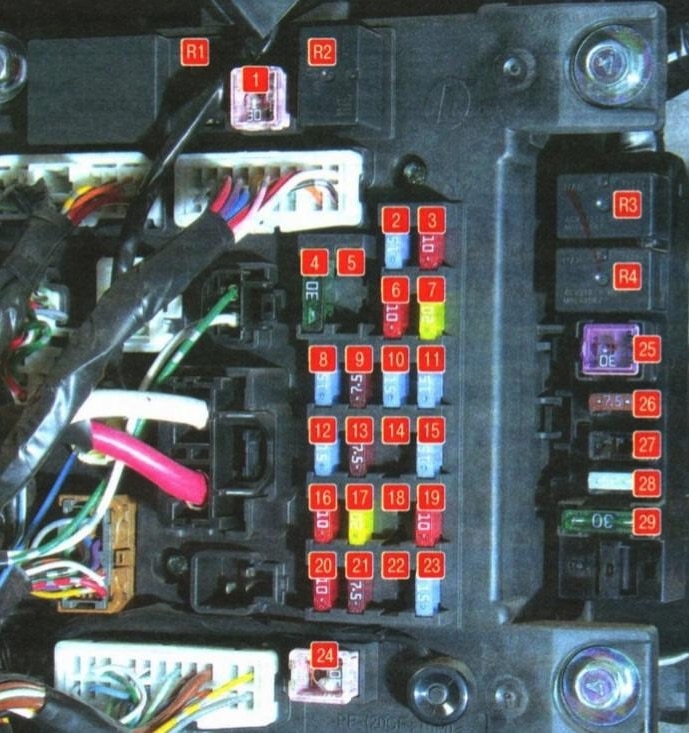

Caja de fusibles del habitáculo
Debajo del salpicadero, en el lado del conductor
Descripción
| 1 | 30A Calefacción |
| 2 | 15A Luces de freno |
| 3 | 10A Luz antiniebla trasera |
| 4 | 30A Limpiaparabrisas delantero |
| 5 | Reservado |
| 6 | 10A Cadena de equipamiento adicional |
| 7 | 20A Cierres de puertas |
| 8 | 15A Sistema de audio |
| 9 | 7.5A Cadena de equipamiento adicional |
| 10 | 15A Luces interiores |
| 11 | 15A Luces de emergencia |
| 12 | 15A Limpiaparabrisas trasero |
| 13 | 7,5A Dispositivos de control y medición |
| 14 | Reservado |
| 15 | 15A Encendedor de cigarrillos (toma de corriente delantera) |
| 16 | 10A Llave de encendido |
| 17 | 20A Techo solar eléctrico |
| 18 | Reservado |
| 19 | 10A Espejos exteriores |
| 20 | 10A Tracción total |
| 21 | 7,5A Luces de marcha atrás |
| 22 | Reservado |
| 23 | 15A Toma de corriente adicional |
| 24 | 30A Elevalunas eléctricos |
| 25 | 30A Luneta trasera térmica |
| 26 | 7,5A Espejos exteriores calefactables |
| 27 | 15A Alimentación |
| 28 | 20/25A Asiento eléctrico |
| 29 | 30A Calefacción de asiento |
Asignación de relés
- Relé de cierre de puertas
- Relé del calentador
- Relé de calefacción de asiento
- Relé de la luneta trasera térmica
Cajas de fusibles y relés del compartimento del motor

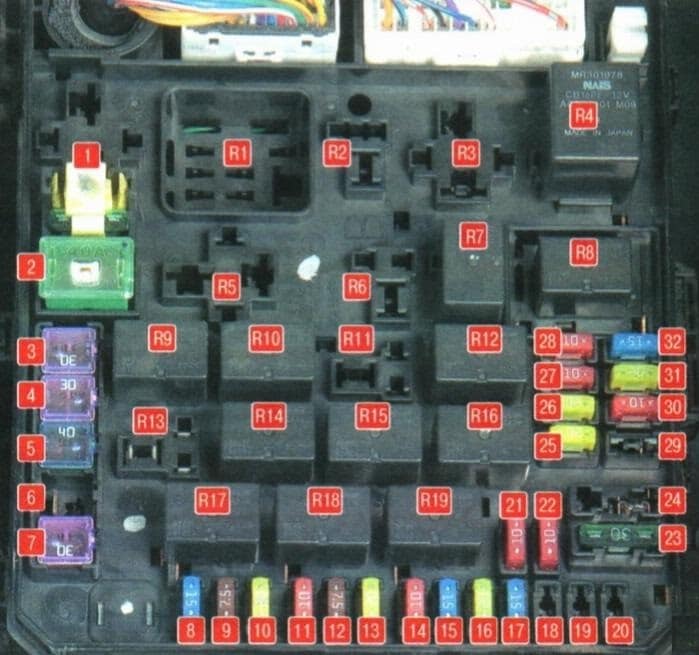

Caja principal
En el lado izquierdo del compartimento del motor
Descripción
| 1 | 30A Dispositivo de entrada/salida |
| 2 | 40A Motor del ventilador de refrigeración |
| 3 | 30A Motor del ventilador del condensador |
| 4 | 30A ABS |
| 5 | 40A ABS |
| 6 | Reservado |
| 7 | 30A Arranque |
| 8 | 15A Faros antiniebla delanteros |
| 9 | 7.5 Control del motor |
| 10 | 20A AKP |
| 11 | 10A Bocina |
| 12 | 7,5A Generador |
| 13 | 20A Lavafaros |
| 14 | 10A Aire acondicionado |
| 15 | 15A Válvula de mariposa |
| 16 | 20A Alarma antirrobo |
| 17 | 15A Limpiaparabrisas calefactables |
| 18 | Reservado |
| 19 | 30A Puertas eléctricas |
| 20 | 10A Sistema de iluminación exterior diurna |
| 21 | 10A Luz de carretera (izquierda) |
| 22 | 10A Luz de carretera (derecha) |
| 23 | 30A Amplificador de audio |
| 24 | 30A Equipos eléctricos del motor diésel |
| 25 | 20A Luz antiniebla (izquierda, con lámparas de descarga) |
| 26 | 20A Luz antiniebla (derecha, con lámparas de descarga) |
| 27 | 10A Luz antiniebla (izquierda, con bombillas halógenas) |
| 28 | 10A Luz antiniebla (derecha, con bombillas halógenas) |
| 29 | 10A Circuito de alimentación del motor |
| 30 | 10A Bobina de encendido |
| 31 | 20A Circuito de alimentación del motor |
| 32 | 15A Bomba de combustible |
Relés
| R1 | Relé de bujías incandescentes (para motores diésel) |
| R2 | Relé del ventilador del radiador |
| R3 | Relé del calentador |
| R4 | Relé de control del motor |
| R5 | Relé de estabilidad |
| R6 | Relé del ventilador del aire acondicionado |
| R7 | Relé de control del motor |
| R8 | Relé de faros con luces de cruce |
| R9 | Relé de control del motor |
| R10 | Relé del calentador de limpiaparabrisas |
| R11 | Relé de iluminación exterior diurna |
| R12 | Relé de control del motor |
| R13 | Relé de alarma antirrobo |
| R14 | Relé de la transmisión automática |
| R15 | Relé del lavafaros |
| R16 | Relé de luces de carretera |
| R17 | Relé de faros antiniebla delanteros |
| R18 | Relé de la bocina |
| R19 | Relé del aire acondicionado |

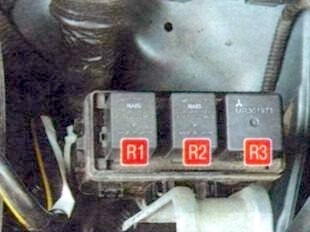

Caja de fusibles
Situada junto a la caja principal
Descripción
- R1 Relé del ventilador a baja velocidad del sistema de refrigeración del motor
- R2 Relé del ventilador del aire acondicionado
- R3 Relé del ventilador a alta velocidad del sistema de refrigeración del motor
Caja de fusibles de la batería
Los bornes de la batería contienen una caja de fusibles de alta potencia en forma de fusibles.
