Mitsubishi Colt (Z30) (2005-2012) – caja de fusibles
Mitsubishi Colt (Z30) (2005-2012) – diagrama de fusibles
Año de fabricación: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mitsubishi Colt (Z30) es el fusible 25 en la caja de fusibles del compartimento del motor.

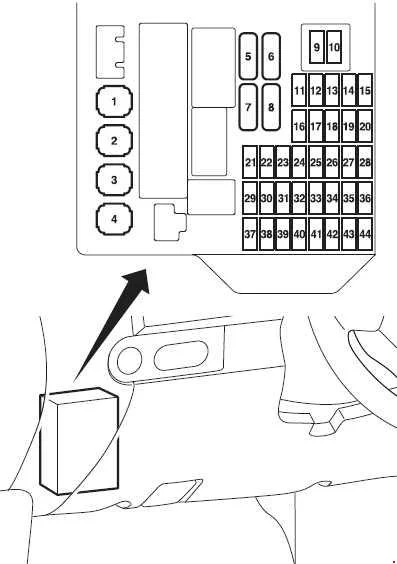

Caja de fusibles
| Nº | Descripción | Amperaje [A] |
| 1 | Interruptor de encendido | 40 |
| 2 | Sistema eléctrico de ventanas | 40 |
| 3 | Ventilador del radiador | 40 |
| 4 | Transmisión automática | 40 |
| 5 | Desempañador de cristales | 30 |
| 6 | Asiento calefactable | 30 |
| 7 | – | – |
| 8 | Calefactor | 40 |
| 9 | Radio | 10 |
| 10 | Iluminación interior | 10 |
| 11 | Espejo exterior calefactable | 7,5 |
| 12 | Unidad de control electrónico | 7,5 |
| 13 | Intermitencia de limpiaparabrisas | 20 |
| 14 | Faro trasero (derecho) | 7,5 |
| 15 | Faro trasero (izquierdo) | 7,5 |
| 16 | Motor | 20 |
| 17 | Bomba de combustible | 15 |
| 18 | Bocina | 10 |
| 19 | Faro delantero (izquierdo) | 10 |
| 20 | Faro delantero (derecho) | 10 |
| 21 | – | – |
| 22 | – | – |
| 23 | Espejos retrovisores exteriores | 7,5 |
| 24 | Faro antiniebla trasero | 7,5 |
| 25 | Toma de accesorios | 15 |
| 26 | Limpiaparabrisas trasero | 15 |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | Intermitentes | 10 |
| 32 | – | – |
| 33 | Cierre de puertas | 15 |
| 34 | Faros antiniebla delanteros | 15 |
| 35 | Faro de carretera (izquierdo) | 10 |
| 36 | Faro de carretera (derecho) | 10 |
| 37 | Iluminación de marcha atrás | 7,5 |
| 38 | Control del motor | 7,5 |
| 39 | Bobina de encendido | 10 |
| 40 | Cuentakilómetros | 7,5 |
| 41 | Relé | 7,5 |
| 42 | Luces de freno | 15 |
| 43 | Aire acondicionado | 7,5 |
| 44 | – | – |

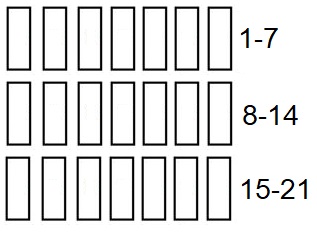

Relés
| Nº | Relé |
|---|---|
| Nº | Relé |
| 1 | Relé de elevalunas eléctricos |
| 2 | Relé de bocina |
| 3 | — |
| 4 | Relé de faro antiniebla trasero |
| 5 | Relé de arranque |
| 6 | Relé de gestión del motor |
| 7 | — |
| 8 | — |
| 9 | Relé de faro antiniebla |
| 10 | Relé del ventilador de la calefacción |
| Nº | Relé |
|---|---|
| 11 | — |
| 12 | Relé de control de transmisión |
| 13 | Conector de alimentación de accesorios |
| 14 | — |
| 15 | — |
| 16 | Relé de limpiaparabrisas |
| 17 | Relé de luneta trasera calefactable |
| 18 | Relé de calefacción de asiento |
| 19 | Relé de faros de cruce |
| 20 | Relé de faros de carretera |
| 21 | — |
Caja de fusibles en el compartimento del motor
Ubicación de la caja de fusibles
La caja de fusibles se encuentra en el lado derecho del compartimento del motor.

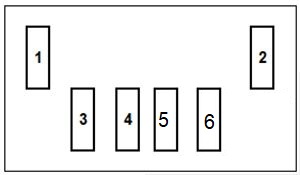

Diagrama de la caja de fusibles
Asignación de fusibles en el compartimento del motor
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| 1 | 120A | Fusible/bloque de relés del salpicadero |
| 2 | 120А/175A | Alternador |
| 3 | 40А | ABS/ESP |
| 4 | 60A | Dirección asistida |
| 5 | 30A | ABS/ESP |
| 6 | 80A | Fusible/bloque de relés del salpicadero |
Acerca del Mitsubishi Colt (Z30) (2005-2012)
El Mitsubishi Colt (Z30) es un automóvil compacto que se fabricó entre 2005 y 2012. Este modelo es conocido por su fiabilidad y practicidad, lo que lo hace popular entre los conductores urbanos. El Colt (Z30) ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que van desde 1.1 hasta 1.5 litros. Gracias a su compacidad y eficiente uso del espacio, es ideal para la conducción en ciudad, al tiempo que proporciona suficiente confort y seguridad para los pasajeros. El vehículo está equipado con tecnologías modernas y elementos de seguridad que aumentan su atractivo en el mercado.
Diagrama de la caja de fusibles del Mitsubishi Colt (Z30)
Esta página muestra el diagrama de la caja de fusibles para el Mitsubishi Colt (Z30), que es esencial para el correcto mantenimiento de los sistemas eléctricos del vehículo. La ubicación típica de la caja de fusibles en este modelo es debajo del salpicadero y en el compartimento del motor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para mantener la seguridad y la funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
