Mitsubishi Pajero Sport 3 (2016-2021) – caja de fusibles
Mitsubishi Pajero Sport 3 – diagrama de la caja de fusibles
Año de fabricación: 2016, 2017, 2018, 2019, 2020, 2021.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mitsubishi Pajero Sport 3 n.º 2 y 6 (también el relé n.º 2) se encuentra en la caja de fusibles del habitáculo.

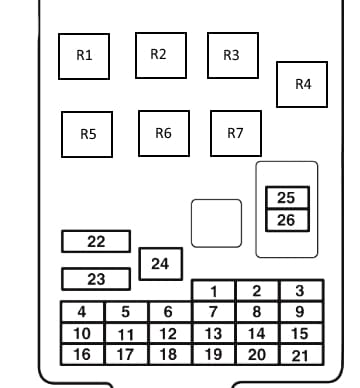

Caja de fusibles en el habitáculo
Se encuentra en la parte inferior del salpicadero, en el lado del conductor.
Ubicación
Descripción
| 1 | 7,5A Luces de posición (izquierda) |
| 2 | Encendedor de cigarrillos 15A |
| 3 | 10A Bobina de encendido |
| 4 | 7,5A Motor de arranque |
| 5 | 20A Techo corredizo |
| 6 | 15A Toma de corriente;
Toma de accesorios. |
| 7 | 7,5 A Luces laterales (derecha);
Unidad de control del aire acondicionado; Interruptor ASC OFF; Interruptor de advertencia de punto ciego; Cuentakilómetros combinado; Interruptor de modo de conducción; Interruptor del freno de estacionamiento eléctrico. |
| 8 | 7,5A Espejos exteriores |
| 9 | 7.5A Unidad de control del motor y relé de la bomba de combustible |
| 10 | 7,5A Unidad de control |
| 11 | 10A Luz antiniebla trasera |
| 12 | 15A Cierre centralizado;
Toma de diagnóstico. |
| 13 | 10A Unidad de control del aire acondicionado;
Unidad de control de la cámara; Luz central; Interruptor de la columna; Intermitente combinado; Bombilla de la puerta; Interruptor del freno de estacionamiento eléctrico; Luz interior delantera; Puerta; Interruptor de recordatorio de llave (ILL); Unidad de control KOS y OSS; Sensor de control de iluminación; Bombilla del maletero; Multidisplay; Radio/reproductor de CD y pantalla trasera. |
| 14 | 15A Limpiaparabrisas trasero |
| 15 | 7,5 A Panel de instrumentos;
Sensor de advertencia de punto ciego; Unidad de control de advertencia de altura; Interruptor de la columna de dirección. |
| 16 | 7.5A Relé del compresor del aire acondicionado;
Relé del ventilador del condensador del aire acondicionado; Relé del ventilador; Regulador de calefacción; Relé del ventilador trasero; Panel de control del radiador trasero; Interruptor del ventilador trasero; Relé de la luneta trasera térmica. |
| 17 | 20A Asiento calefactable |
| 18 | 10A Alimentación de accesorios;
Grupo regulador de calefacción. |
| 19 | 7,5A Espejos exteriores calefactables |
| 20 | 20A Limpiaparabrisas |
| 21 | 7,5A Luces de marcha atrás;
Regulador de la transmisión automática; Regulador ETACS; Pantalla multifunción; Radio/reproductor de CD; Luz trasera combinada (trasera); Grupo de espejos retrovisores; Regulador SRS. |
| 22 | 30A Luneta trasera térmica;
Fusible n.º 19; Bobina de inducción de la antena en el cristal; Calefactor de la luneta trasera. |
| 23 | 30A Relé del motor del ventilador de calefacción |
| 24 | 40A Asientos eléctricos |
| 25 | 10A Sistema de audio;
Relé de la toma de accesorios; ETACS-ECU; Pantalla multifunción; Radio/reproductor de CD y pantalla trasera. |
| 26 | 15A Fusible n.º 13 y ETACS-ECU |
Relés
- R1 – Relé de calefacción del asiento
- R2 – Relé de alimentación para tomas de equipamiento adicional
- R3 – Relé de las luces antiniebla traseras
- R4 – Relé de la bomba de combustible
- R5 – Relé del ventilador
- R6 – Relé del desempañador de la luneta trasera
- R7 – Reserva

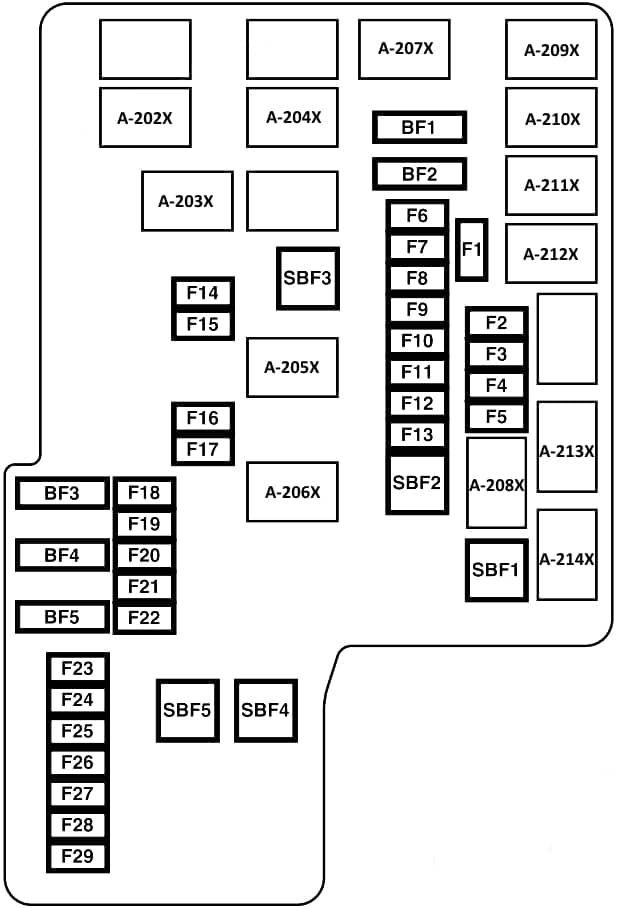

Caja de fusibles en el compartimento del motor

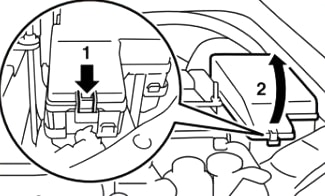

Se encuentra en el lado izquierdo del compartimento del motor, cerca de la batería.
Descripción
| SBF1 | 40A Fusible # F5;
Circuito del relé ACC; ETACS – ECU (circuito del relé de las luces traseras); Circuito del relé IG1; Circuito del relé IG2; Circuito del interruptor de encendido y del motor de arranque. |
| SBF2 | 30A Interruptor principal del elevalunas eléctrico y elevalunas eléctrico; |
| SBF3 | Asiento eléctrico 40A (lado del pasajero delantero) |
| SBF4 | 30A ABS – ECU y ASTK – ECU |
| SBF5 | Freno de estacionamiento eléctrico 30A |
| BF1 | Amplificador de audio 30A |
| BF2 | Motor del ventilador trasero 40A |
| BF3 | Reserva |
| BF4 | Reserva |
| BF5 | Reserva |
| F1 | Reserva |
| F2 | 20A Sensor de flujo de masa de aire <6B3, 4N1>;
Sensor de posición del árbol de levas <6B3>; Sensor de ángulo del cigüeñal <6B3>; Válvula solenoide de derivación del radiador EGR <4N1>; Unidad de control del motor; Válvula EGR <6B3>; Control de bujías incandescentes <4N1>; Relé de bujías incandescentes <4D5>; Inyector <6B3>; Válvula de control de suministro de aceite <6B3, 4N1>; Sensor de oxígeno; Solenoide de control de pre-corriente <4N1>; Relé del servomotor de control del acelerador <4N1>; Solenoide de control de geometría variable <4N1>. |
| F3 | 15A Grupo de la bomba de combustible y sensor <6B3> |
| F4 | Reserva |
| F5 | 7.5A ECU del motor <6B3> |
| F6 | 15A ECU del motor <6B3> |
| F7 | 20A Compresor y embrague del aire acondicionado |
| F8 | 20A Unidad de control de la transmisión automática |
| F9 | 10A Luz diurna;
Relé de luces diurnas y grupo de faros (DRL) |
| F10 | Generador 7,5A |
| F11 | 7,5А Motor – ECU |
| F12 | 10A Bloqueo de dirección eléctrico;
Interruptor del motor y KOS y OSS-ECU. |
| F13 | 15A Relé de luz antiniebla delantera y relé de luz antiniebla delantera |
| F14 | Grupo de faros – luces largas derechas 10A |
| F15 | 10A Grupo de faros – luces largas izquierdas y toma de reserva (para remolque) |
| F 16 | 15A Grupo de luces e interruptor de ajuste manual de luces |
| F17 | 15A Grupo de faros (derecho) |
| F18 | 15A ECU de dirección calefactada |
| F19 | 15A ETACS-ECU (bombilla intermitente FET) |
| F20 | Reserva |
| F21 | 20A Motor del ventilador del condensador del aire acondicionado |
| F22 | 15A Relé de luz de freno |
| F23 | 20A Sobrecarga – ECU |
| F24 | 20A Unidad de control de calefacción del asiento |
| F25 | 20A Motor del limpiaparabrisas y relé del limpiaparabrisas |
| F26 | Reserva |
| F27 | 10A Relé de la bocina |
| F28 | Reserva |
| F29 | Reserva |
Relés
| A-202X | Relé del ventilador del condensador del aire acondicionado |
| A-203X | Relé del limpiaparabrisas |
| A-204X | Relé de la bocina |
| A-205X | Relé de los faros (HI) |
| A-206X | Relé de los faros (LO) |
| A-207X | Relé de control del motor |
| A-208X | Relé de control de las ventanillas |
| A-209X | Relé del servomotor de control del acelerador <4G6, 6B3> |
| A-210X | Relé de las luces diurnas |
| A-211X | Relé del ventilador trasero |
| A-212X | Relé del compresor del aire acondicionado |
| A-213X | Relé del motor de arranque |
| A-214X | Relé de las luces antiniebla delanteras |
En el borne positivo de la batería también se encuentra una caja de fusibles de alta potencia fabricada en forma de fusibles.
