Hyundai Sonata 6 (YF) – Caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Hyundai Sonata 6 (YF), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
2010, 2011, 2012, 2013 y 2014
Caja de fusibles del habitáculo
Se encuentra debajo del salpicadero, detrás del panel protector.

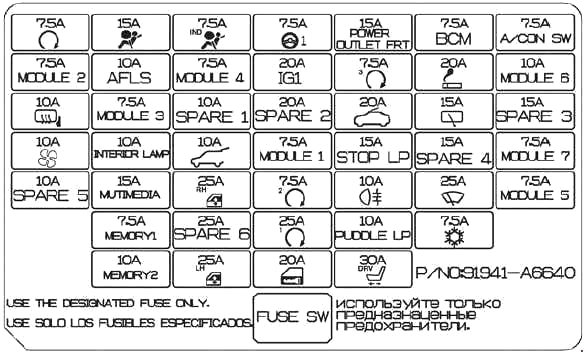

Leyenda

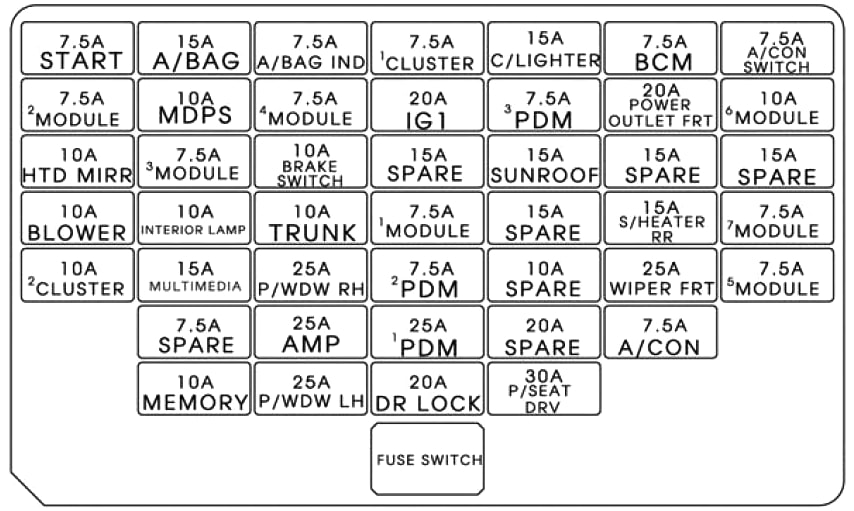

Diagrama
Destino
| START | 7,5 A Sin llave inteligente: Caja de fusibles del relé ICM (relé de alarma), Con llave inteligente: Interruptor de modo de transmisión automática, ECM, caja de fusibles y relé E/R (relé de arranque 1), Módulo de control del sistema de llave inteligente |
| AIRBAG | Módulo de control SRS 15A, sensor de clasificación de peso del pasajero |
| A/AIRBAG IND | 7,5A Panel de instrumentos |
| MDPS | 7,5A Módulo de control EPS de dirección asistida |
| TOMAS DE CORRIENTE | Toma de corriente 15A (enchufes) |
| BCM | Módulo de control del sistema de llave inteligente 7,5 A, BCM |
| A/CONTROL CLIMATIZADOR | 7,5A Módulo de control del climatizador |
| MÓDULO 2 | 7,5A espejo electrocromático, interruptor ESC |
| RESERVA 1 | Reserva |
| MÓDULO 4 | 7,5A Sensor de asistencia de estacionamiento trasero izquierdo/derecho (interior/exterior), módulo de control del climatizador (aire acondicionado), indicador de posición del selector de transmisión automática |
| IG1 | 20A Caja de fusibles y relé E/R (fusible – TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5A Módulo de control del sistema Smart Key |
| C/ENCENDEDOR DE CIGARRILLOS | Encendedor de cigarrillos 20A |
| MÓDULO 6 | Interruptor de ajuste del espejo exterior 10A, módulo de la unidad principal de audio, audio y navegación, reloj digital |
| ESPEJO CALEFACTADO | 10A Interruptor de ajuste del espejo exterior conductor/pasajero, módulo de control del climatizador |
| MÓDULO 3 | Audio 7,5 A, módulo del sistema de monitoreo de presión de neumáticos, reloj digital, BCM, panel de instrumentos, módulo de calefacción del asiento del conductor y del pasajero |
| TECHO SOLAR | 15A Techo solar |
| S/CALEFACTOR TRASERO DERECHO | 15A Interruptor de calefacción del asiento trasero, derecho |
| VENTILADOR | Módulo de control 10A A/C (aire acondicionado manual), ECM/PCM, resistencia del ventilador |
| IOD 1 | 10A Luz del maletero, luz de cortesía izquierda/derecha, luz interior, luz de la consola de techo, interruptor de encendido III y interruptor de advertencia de puerta abierta (sin sistema de llave inteligente) |
| MALETERO | 10A Relé de la tapa del maletero |
| MÓDULO 1 | 7,5A Interruptor de cambio de modo deportivo (AKP), electroválvula de llave (sin sistema Smart Key) |
| S/CALEFACTOR TRASERO IZQUIERDO | 15A Interruptor de calefacción de los asientos traseros, izquierdo |
| MÓDULO 7 | Módulo de control del sistema de llave inteligente 7,5 A, BCM |
| IOD 2 | 20A Sistemas de audio, unidad principal A/V y navegación |
| P/WDW RH | 25A Relé de cristal servo, derecho |
| PDM2 | 7,5A Módulo de control del sistema de llave inteligente, interruptor de botón Start Stop |
| LIMPIAPARABRISAS | Caja de fusibles y relé 25A ICM (relé del sensor de lluvia), interruptor multifunción, motor del limpiaparabrisas, caja de fusibles y relé E/R (relé del limpiaparabrisas) |
| MÓDULO 5 | Ionizador 7,5A (aire acondicionado), sensor de lluvia, techo solar |
| AMP 1 | 25A AMP (amplificador) |
| PDM 1 | Módulo de control del sistema de llave inteligente 25A |
| A/CON | Módulo de control 7.5AA/C, caja de fusibles y relé E/R (relé del ventilador) |
| IOD 4 | 10A Módulo del sistema de monitoreo de presión de neumáticos, BCM, sensor de luz automático de faros, panel de instrumentos, DLC, conector de actualización de la caja de fusibles, espejo electrocromático, módulo de control del climatizador, reloj digital |
| P/WDW LH | 25A Relé de cristal servo izquierdo, módulo del sistema de seguridad de cristal servo |
| CERRADURA DE PUERTA | Relé de cerradura de puerta 20A, relé de desbloqueo de puerta, caja de fusibles y relé ICM (relé de intermitentes) |
| P/ASIENTO DRV | 30A Interruptor para ajuste manual del asiento del conductor |
Los fusibles marcados como C/LIGHTER y POWER OUTLET son responsables del encendedor de cigarrillos o de las tomas de corriente adicionales.
Caja de fusibles del compartimento del motor
Caja de fusibles principal
Se encuentra en el lado izquierdo del compartimento del motor.

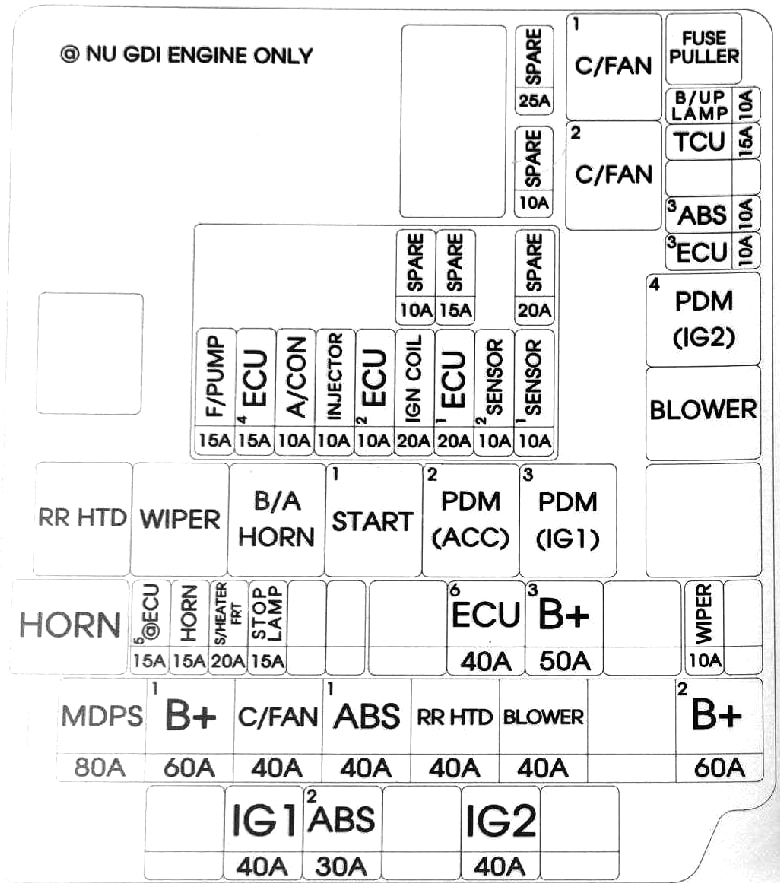

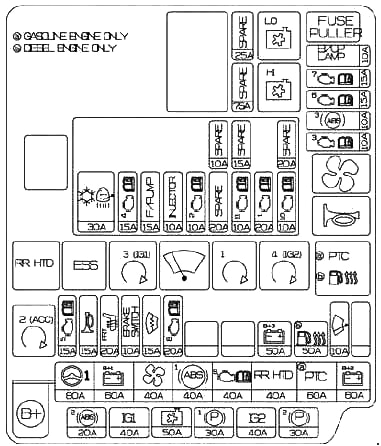

Diagrama
Leyenda
Función
| MDPS | Módulo de control EPS 80A |
| B+1 | 60A Caja de distribución (ARISU 1 (4CH), IPS 1, Fusible – P/WDW LH, P/WDW RH, TRUNK, AMP 1) |
| C/VENTILADOR | 40A Relé del ventilador de refrigeración (bajo), relé del ventilador de refrigeración (alto) |
| ABS 1 | Módulo 40A ESC, conector multifunción de diagnóstico |
| RR HTD | 40A Relé de calefacción de asiento |
| VENTILADOR | 40A Relé del ventilador de refrigeración |
| B+2 | 60A Caja de distribución (relé de bocina, cuando se activa el intermitente, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Fusibles – P/SEAT DRV, TECHO ABRIBLE [SUNROOF]) |
| B/UP LP | 10A espejo electrocromático, módulo de audio/video (A/V) y unidad principal de navegación, combinación de luces traseras (interior) izquierda/derecha, interruptor de luz de freno, BCM, panel de instrumentos |
| TCU 1 | Sensor de velocidad del vehículo 15A, interruptor de modo de transmisión automática |
| ABS3 | Módulo del sistema 10A ESC, conector multifunción de diagnóstico |
| ECU3 | Interruptor de luces de freno 10A, ECM, transmisión automática – PCM |
| LIMPIAPARABRISAS | 10A Sensor de lluvia, ECM, transmisión automática – PCM |
| B+3 | 50A Caja de distribución (Fusibles – MÓDULO 1, PDM 1, PDM 2, DR LOCK) |
| EMS | Unidad EMS 40A (relé de control del motor, fusibles – ECU 4, A/CON, F/BOMBA) |
| STOP LP | Interruptor de luces de freno 15A, unidad de control del sistema de llave inteligente |
| S/CALEFACTOR FRT | 20A Unidad de control de calefacción del asiento del conductor y del pasajero |
| BOCINA | Relé de bocina 15A |
| IG2 | 40A Sin llave inteligente: interruptor de encendido, relé de arranque 1, con llave inteligente: relé PDM 4 (IG2), relé de arranque 1 |
| ABS 2 | Módulo del sistema 30A ESC, conector multifunción de diagnóstico |
| IG 1 | 40A Sin llave inteligente: interruptor de encendido, con llave inteligente: relé PDM 3 (IG1), relé PDM 2 (ACC) |
| F/BOMBA | 15A Relé de la bomba de combustible |
| ECU 4 | 15A PCM (ACP), ECM (MKP) |
| A/CON | 10A relé del compresor del aire acondicionado |
| INYECCIÓN | 10A Inyectores de combustible #1/#2/#3/#4, relé del compresor del aire acondicionado, relé de la bomba de combustible |
| ECU 2 | 10A PCM (transmisión automática), ECM (transmisión manual) |
| BOBINA DE ENCENDIDO 1 | 20A Bobinas de encendido #1/#2/#3/#4, Condensador |
| SENSOR 2 | 10A Módulo del sistema inmovilizador, sensor de posición del árbol de levas #1/#2 |
| SENSOR 1 | Sensor de oxígeno 10A (superior/inferior), válvula de cierre del tanque de combustible, válvula solenoide de cambio de longitud del colector de admisión, válvula de control de presión de aceite de cambio del árbol de levas n.º 1/n.º 2, válvula solenoide del sistema de emisiones de vapor de combustible, relé del ventilador del sistema de refrigeración del motor (bajo), relé del ventilador de refrigeración del motor (alto) |
| RESERVA | Reserva |
Los bornes positivos de la batería pueden contener fusibles de alta potencia.

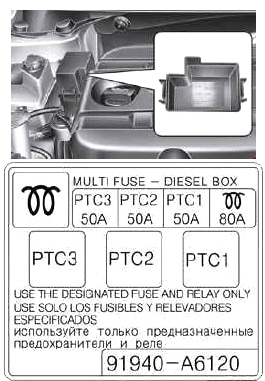

Caja de fusibles adicional
Instalada en los modelos con motor diésel Sonata 6 en el lado derecho del compartimento del motor.
Propósito de los elementos
- 80А GLOW – bujías incandescentes
- 50A РТС – calentador adicional / calentador
