Hyundai Elantra GT (PD; 2018-2019..) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Hyundai Elantra GT (PD; 2018–2019…), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles del Hyundai Elantra GT 2018-2019…
Los fusibles de la toma del encendedor de cigarrillos (toma de corriente) en el Hyundai Elantra GT se encuentran dentro de la caja de fusibles del salpicadero (ver fusible “SALIDA DE CORRIENTE” (Toma de corriente trasera n.º 2) y dentro de la caja de fusibles del compartimento del motor (ver fusibles “SALIDA DE CORRIENTE 3” (Toma de corriente trasera 1) y “Toma de corriente trasera 2” (toma de corriente delantera).
Índice

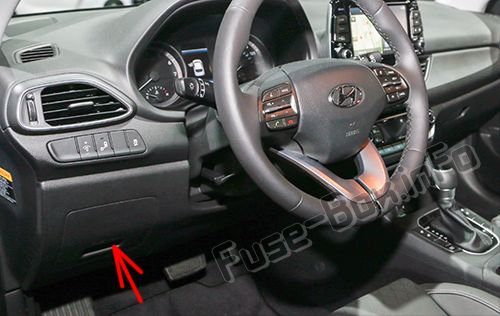

Panel de instrumentos

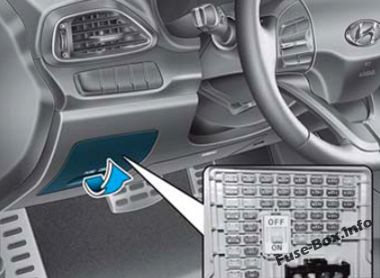

La caja de fusibles se encuentra en el lado del conductor del salpicadero, detrás de la cubierta.

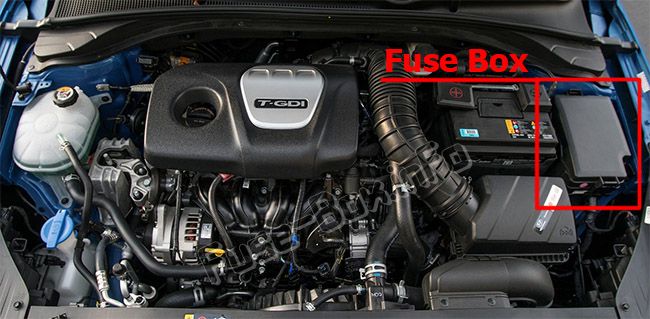

Compartimento del motor

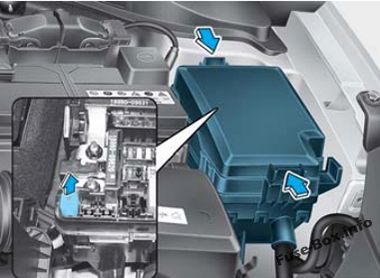

La caja de fusibles se encuentra en el compartimento del motor (en el lado izquierdo).
ad publicidad
2018
Panel de instrumentos

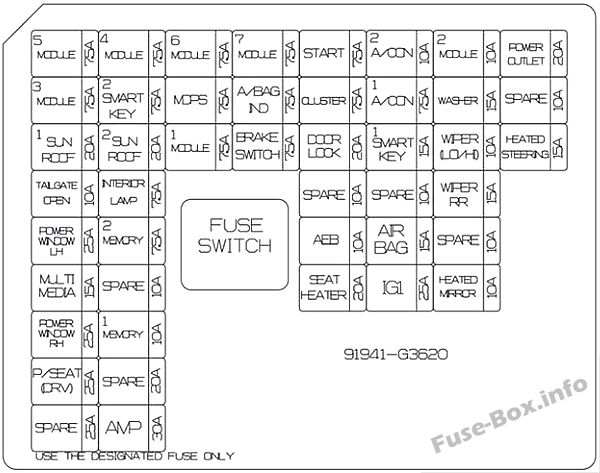

Asignación de fusibles en el panel de instrumentos (2018)
| Nombre | Clasificación de amperios | Componente protegido |
|---|---|---|
| Nombre | Clasificación de amperios | Componente protegido |
| MÓDULO 5 | 7,5A | Interruptor del salpicadero, espejo electrocrómico, unidad A/V y navegación, módulo de control del climatizador, indicador de la palanca de cambios A/T, interruptor de la consola LH, dispositivo de nivelación de los faros LH/RH, módulo de control de la calefacción de los asientos delanteros, módulo de ventilación del aire delantero |
| MÓDULO 3 | 7,5A | BCM, interruptor de modo deportivo |
| FUSIBLE 1 | 20A | Techo panorámico |
| APERTURA PUERTA TRASERA | 10 A | Relé de la tapa trasera |
| P/WDW (izquierda) | 25A | Relé de la ventana izquierda, módulo de la ventana de seguridad del conductor/pasajero |
| MULTIMEDIA | 15A | Unidad A/V y navegación |
| P/WDW (derecha) | 25A | Relé de la ventana derecha |
| ASIENTO DEL CONDUCTOR | 25A | Interruptor manual del asiento del conductor |
| MÓDULO 4 | 7,5A | Módulo de asistencia de mantenimiento de carril, radar de detección de ángulo muerto LH/RH, interruptor de las luces de freno, interruptor del freno de estacionamiento eléctrico, módulo de frenado de emergencia |
| LLAVE INTELIGENTE 2 | 7,5A | Módulo de control de llave inteligente, módulo inmovilizador |
| FUSIBLE 2 | 20A | Techo panorámico |
| LUZ INTERIOR | 7,5A | Cargador inalámbrico, luz del baño LH/RH, luz de la sala de estar, luz del techo de la consola, luz personal LH/RH |
| MEMORIA 2 | 7,5A | BCM |
| MEMORIA 1 | 10 A | Módulo de control del climatizador, salpicadero, sensor de luz y foto automático, espejo electrocrómico, compartimento del relé ICM (relé de plegado/desplegado de los espejos exteriores) |
| AMP | 30A | AMP |
| MÓDULO 6 | 7,5A | Módulo de control de llave inteligente, BCM |
| MDPS | 7,5A | Unidad MDPS |
| MÓDULO 1 | 7,5A | Interruptor de emergencia, interruptor de cierre centralizado de puertas, interruptor de bloqueo de encendido, manija exterior de llave inteligente del conductor/pasajero, conector de enlace de datos |
| Nombre | Clasificación de amperios | Componente protegido |
|---|---|---|
| MÓDULO 7 | 7,5A | Módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de los asientos delanteros |
| INDICADOR A/BAG | 7,5A | Intermitente, interruptor de cierre centralizado de puertas |
| INTERRUPTOR DE FRENO | 7,5A | Módulo de control de llave inteligente, interruptor de luz de freno |
| ARRANQUE | 7,5A | Sin llave inteligente: encendido Con llave inteligente: módulo de control de llave inteligente |
| GRUPO | 7,5A | Panel de instrumentos |
| BLOQUEO DR | 20A | Relé de bloqueo/desbloqueo de puertas, compartimento del relé ICM (relé de desbloqueo T/giratorio) |
| AEB | 10 A | Módulo de frenado autónomo |
| CALEFACCIÓN S/ | 20A | Módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de los asientos delanteros |
| A/CLIMA | 7,5A | Módulo de control del climatizador, ionizador del salpicadero, bloqueo del conector E/R (relé del ventilador) |
| LLAVE INTELIGENTE 1 | 15A | Módulo de control de llave inteligente, módulo inmovilizador |
| MALETERO | 15A | Módulo de control SRS |
| IG1 | 25A | Bloque PCB (ABS3, ECU5, SENSOR4, TCU2) |
| MÓDULO 2 | 10 A | Cargador inalámbrico, módulo de control de llave inteligente, BCM, unidad principal A/V y navegación, interruptor de alimentación del espejo exterior, bloqueo del conector E/R (relé de toma de corriente), AMP |
| LAVADORA | 15A | Interruptor multifunción |
| LIMPIAPARABRISAS (BAJO/ALTO) | 10 A | ECM/PCM, BCM |
| LIMPIAPARABRISAS (TRASERO) | 15A | Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero |
| ESPEJO CALEFACTADO | 10 A | Espejo exterior eléctrico del conductor/pasajero, módulo de control del climatizador, ECM/PCM |
| TOMA DE CORRIENTE | 20A | Toma de corriente trasera n.º 2 |
| VOLANTE CALEFACTADO | 15A | BCM |
Compartimento del motor
ad publicidad

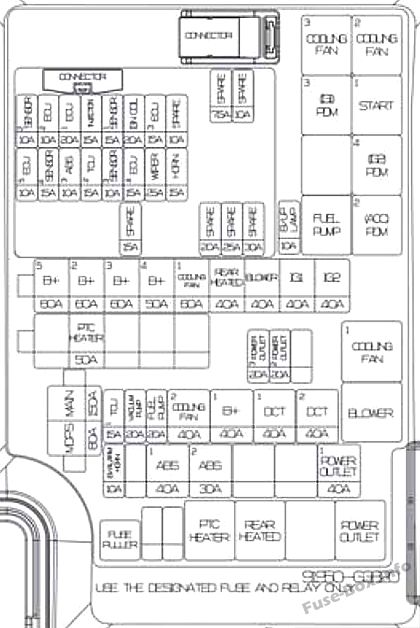

Asignación de fusibles en el compartimento del motor (2018)
| Nombre | Clasificación de amperios | Componente protegido |
|---|---|---|
| Nombre | Clasificación de amperios | Componente protegido |
| PRINCIPAL | 150A | Bloque de conectores E/R (fusible – ABS1, ABS2, B/Alarma, toma de corriente – !) |
| MDPS 1 | 80A | Unidad MDPS, batería |
| B+5 | 60A | Bloque PCB (fusible – ECU4, ECU3, bocina, limpiaparabrisas, relé de control del motor) |
| B+2 | 60A | IGPM (fusibles – S/calefacción de la botella, IPSO, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 60A | IGPM (fusible – AMP, P/WDW LH, P/WDW RH, puerta trasera abierta, techo panorámico, techo panorámico2, asiento del conductor) |
| VENTILADOR DE REFRIGERACIÓN 1 | 60A | Bloque de conectores E/R (relé del ventilador de refrigeración 1) |
| CALEFACCIÓN TRASERA | 40A | Bloque de conectores E/R (relé de la calefacción trasera) |
| VENTILADOR | 40A | Bloque de conectores E/R (relé del ventilador) |
| IG1 | 40A | Interruptor de encendido, bloque de conectores E/R (relé ACC, relé IG1) |
| IG2 | 40A | Interruptor de encendido, bloque de conectores E/R (relé IG2) |
| CALEFACTOR PTC 1 | 50A | Calefactor PTC |
| TOMA DE CORRIENTE 3 | 20A | Toma de corriente trasera 1 |
| TOMA DE CORRIENTE 2 | 20A | Toma de corriente delantera |
| TCU1 | 15A | TCM |
| BOMBA DE VACÍO | 20A | Bomba de vacío |
| BOMBA DE COMBUSTIBLE | 20A | Bloque de conectores E/R (relé de la bomba de combustible) |
| VENTILADOR DE REFRIGERACIÓN 2 | 40A | Bloque de conectores E/R (relé del ventilador de refrigeración2, relé del ventilador de refrigeración3) |
| B+1 | 40A | IGPM (fusible – cierre de puertas, llave inteligente1, módulo 1, interruptor de freno, dispositivo de interrupción automática de corriente de reacción) |
| PUNTO 1 | 40A | TCM |
| PUNTO 2 | 40A | TCM |
| SEÑAL DE ALARMA B/ | 10 A | Compartimento del relé ICM (relé de la señal acústica de la alarma antirrobo) |
| ABS 1 | 40A | Conector de control universal, módulo de control ESC |
| ABS 2 | 30A | Conector de control universal, módulo de control ESC |
| TOMA DE CORRIENTE 1 | 40A | Bloque de conectores E/R (relé de salida de corriente) |
| LÁMPARA B/UP | 10 A | Interruptor de la lámpara de marcha atrás |
| Nombre | Clasificación de amperios | Componente protegido |
|---|---|---|
| GAMMA 1,6LT-GDI: | ||
| SENSOR2 | 10 A | Válvula de escape, válvula solenoide de control de purga, válvula de aceite n.º 1/#2, válvula solenoide de control RCV, bloque de conectores E/R (relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 1) |
| ECU2 | 10 A | ECM |
| ECU1 | 20A | ECM |
| SENSOR1 | 15A | Sensor de oxígeno (arriba), sensor de oxígeno (abajo) |
| BOBINA DE ENCENDIDO | 20A | Bobina de encendido n.º 1/#2/#3/#4 |
| ECU3 | 15A | ECM |
| ECU5 | 10 A | ECM |
| SENSOR4 | 15A | Bomba de vacío |
| ABS3 | 10 A | Módulo de control ESC, conector de control universal, cilindro maestro del embrague |
| TCU2 | 15A | Bloque de conectores E/R (fusible – lámpara B/Up), interruptor de rango de la transmisión, TCM |
| SENSOR3 | 10 A | Bloque de conectores E/R (relé de la bomba de combustible) |
| ECU4 | 15A | ECM |
| LIMPIAPARABRISAS | 25A | Relé del limpiaparabrisas |
| BOCINA | 15A | Relé de la bocina |
| NU 2.0L GDI: | ||
| SENSOR2 | 10 A | Válvula solenoide de control de purga, válvula de aceite n.º 1/#2, válvula solenoide de entrada variable, bloque de conectores E/R (relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 3) |
| ECU2 | 10 A | ECM/PCM |
| ECU1 | 20A | ECM/PCM |
| SENSOR1 | 15A | Sensor de oxígeno (arriba), sensor de oxígeno (abajo) |
| BOBINA DE ENCENDIDO | 20A | Bobina de encendido n.º 1/#2/#3/#4, condensador |
| ECU3 | 15A | ECM/PCM |
| ECU5 | 10 A | ECM/PCM |
| ABS3 | 10 A | Módulo de control ABS/ESC, conector de control universal |
| ABS3 | 15A | Bloque de conectores E/R (fusible – lámpara B/Up), interruptor de rango de la transmisión, TCM |
| SENSOR3 | 10 A | Bloque de conectores E/R (relé de la bomba de combustible) |
| LIMPIAPARABRISAS | 25A | Relé del limpiaparabrisas |
| BOCINA | 15A | Relé de la bocina |
Cubierta de los terminales de la batería
