En este artículo encontrará diagramas de la caja de fusibles del Hyundai i20 III (2020–2021), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).

Sustitución de fusibles debajo del salpicadero

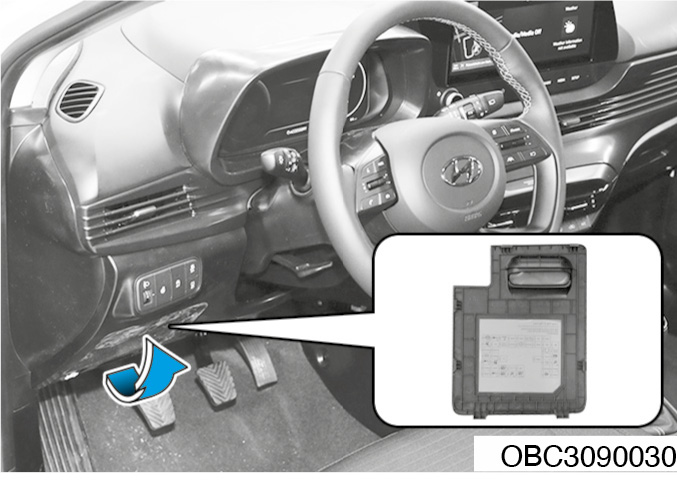

Diagrama de la caja de fusibles del Hyundai i20 III bajo el salpicadero.

1. Apague el vehículo.

2. Apague todos los interruptores.

3. Retire la tapa de la caja de fusibles.

4. Utilice la etiqueta en el interior de la tapa de la caja de fusibles para localizar el fusible a inspeccionar.

Herramienta para retirar fusibles de la caja bajo el salpicadero.5. Retire el fusible inspeccionado. Para retirar el fusible, utilice la herramienta situada en la caja de fusibles del compartimento del motor.

6. Compruebe el fusible retirado: si está fundido, debe ser sustituido. Los fusibles de repuesto se encuentran en la caja de fusibles debajo del salpicadero (o en la caja del compartimento del motor).

7. Inserte un fusible nuevo del mismo tipo y amperaje, asegurándose de que esté correctamente fijado en los terminales. Si el fusible está suelto en los terminales, póngase en contacto con un centro de servicio autorizado (ASO) de Hyundai.

En caso de falta de un fusible de repuesto adecuado en situaciones de emergencia, utilice un fusible del mismo tipo y amperaje que proteja un circuito no utilizado, por ejemplo, el circuito del encendedor de cigarrillos.

Si los faros u otros equipos eléctricos del vehículo no funcionan y el fusible del circuito correspondiente está intacto, compruebe los fusibles de la caja situada en el compartimento del motor. Si el fusible de esta caja está fundido, debe ser sustituido por un fusible del mismo amperaje.

Sustitución de fusibles en el compartimento del motor

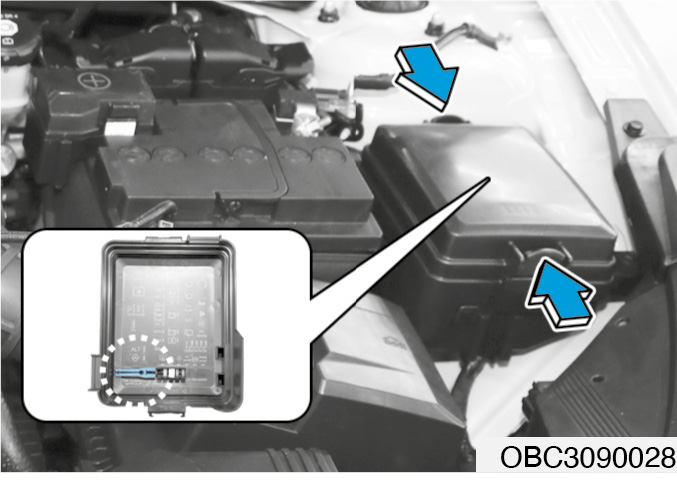

Caja de fusibles en el compartimento del motor del Hyundai i20 III.

1. Apague el vehículo.

2. Apague todos los interruptores.

3. Presione el borde de la tapa de la caja de fusibles, luego levante y retire la tapa.

4. Compruebe el fusible retirado: si está fundido, debe ser sustituido. Para retirar o insertar un fusible, utilice la herramienta situada en esta caja de fusibles.

5. Inserte un fusible nuevo del mismo tipo y amperaje, asegurándose de que esté correctamente fijado en los terminales. Si el fusible está suelto en los terminales, póngase en contacto con un centro de servicio autorizado (ASO) de Hyundai.

Leggere  Hyundai Sonata VII LF (2014-2020) – caja de fusibles
ATENCIÓN

Después de revisar la caja de fusibles en el compartimento del motor, asegúrese de colocar correctamente la tapa de la caja. La colocación correcta de la tapa se confirma con un clic característico. De lo contrario, el agua puede penetrar en la caja y causar una falla eléctrica.

Fusibles de alta corriente (fusibles principales)

Tapa de la caja de fusibles de alta corriente en el compartimento del motor.

Si el fusible que protege un circuito de alta corriente está fundido, es necesario:

1. Apague el vehículo.

2. Desconecte el terminal negativo (–) de la batería.

3. Presione el borde de la tapa de la caja de fusibles, luego levante y retire la tapa.

4. Desenrosque las tuercas indicadas en la imagen ilustrativa de arriba.

5. Sustituya el fusible por uno nuevo del mismo tipo y con las mismas características.

6. El montaje debe realizarse en el orden inverso al desmontaje.

En caso de que se funda un fusible de alta corriente, póngase en contacto con un centro de servicio autorizado (ASO) de Hyundai.

Descripción de fusibles y relés

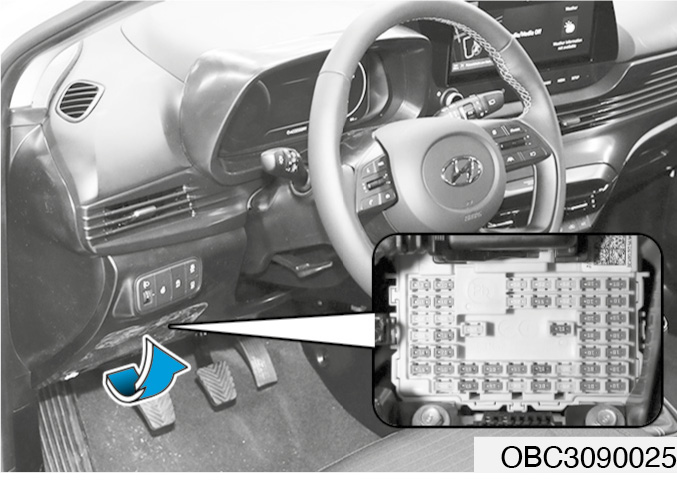

Caja de fusibles debajo del salpicadero

Diagrama de fusibles de alta corriente bajo el salpicadero del Hyundai i20.

En el interior de las tapas de las cajas de fusibles y relés se encuentran los nombres de los fusibles y el amperaje.

Nombres y amperaje de fusibles en la tapa de la caja bajo el salpicadero.Información

La disposición real de las cajas de fusibles del vehículo adquirido puede diferir de la que se muestra en el manual. La información proporcionada refleja el estado en el momento de la publicación. Al revisar los fusibles, utilice las descripciones de las tapas de sus cajas.

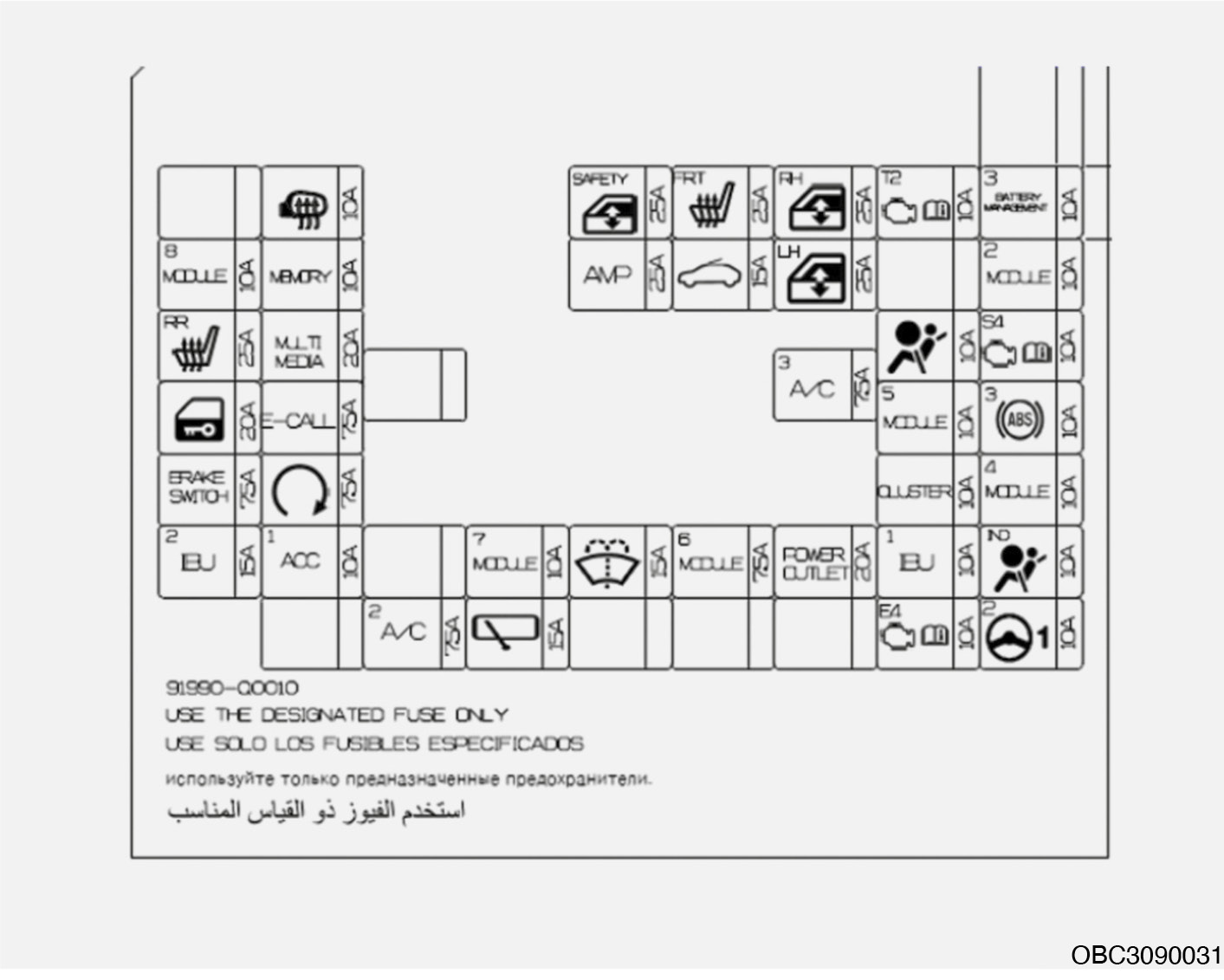

Disposición de fusibles y relés bajo el salpicadero, según el manual.

Caja de fusibles debajo del salpicadero

Nombre
del fusible

Designación

(A)

Circuito protegido

ESPEJO CALEFACTADO

Diagrama de fusible para espejo calefactado bajo el salpicadero.

10 A

Módulo de control del sistema de climatización,
espejo retrovisor eléctrico del lado del conductor/pasajero

FUSIBLE VENTANA DELANTERA

Diagrama de fusible para ventana delantera bajo el salpicadero.

25 A

Módulo de control de la ventana del conductor

ASIENTO

DELANTERO CALEFACTADO

Diagrama de fusible para calefacción delantera bajo el salpicadero.

25 A

Módulo de control de calefacción de los asientos delanteros

VENTANA DELANTERA DERECHA

Diagrama de fusible para ventana delantera derecha bajo el salpicadero.

25 A

Interruptor de control eléctrico de la ventana de la puerta del pasajero

TCU2

Diagrama de fusible TCU2 bajo el salpicadero del Hyundai i20.

10 A

[G3LE] Interruptor de modo deportivo, módulo TCM, interruptor de posición del selector, módulo de embrague electrónico,

[G4LC] Interruptor de posición del selector

GESTIÓN DE BATERÍA3

Diagrama de fusible para gestión de batería 3 bajo el salpicadero.

10 A

[MILD HEV – G3LE] Módulo de control del sistema BMS

MÓDULO 8

Diagrama de fusible para MÓDULO 8 bajo el salpicadero.

10 A

Conector de diagnóstico (DLC), interruptor de bloqueo de puerta de emergencia

MEMORIA

Diagrama de fusible para MEMORIA bajo el salpicadero del vehículo.

10 A

Sensor de lluvia, interruptor automático de luces y sensor de iluminación, módulo de control del sistema de climatización, salpicadero, relé de plegado/desplegado de los espejos exteriores

AMP

Diagrama de fusible AMP bajo el salpicadero del Hyundai i20.

25 A

Amplificador, convertidor DC-DC de baja tensión (sistema de audio)

TECHO PANORÁMICO

Diagrama de fusible para techo panorámico bajo el salpicadero.

15 A

Motor eléctrico del techo corredizo

VENTANA DELANTERA IZQUIERDA

Diagrama de fusible para ventana delantera izquierda bajo el salpicadero.

25 A

Interruptor principal de control eléctrico de las ventanas

MÓDULO 2

Diagrama de fusible para MÓDULO 2 bajo el salpicadero.

10 A

Interruptor de modo deportivo, interruptor de luces de freno

CALEFACCIÓN ASIENTO TRASERO

Diagrama de fusible para calefacción de asiento trasero bajo el salpicadero.

25 A

Módulo de control de calefacción de los asientos traseros
Leggere  Hyundai Kona I (2017-2021) – caja de fusibles

Caja de fusibles debajo del salpicadero

Nombre
del fusible

Designación

(A)

Circuito protegido

MULTIMEDIA

Diagrama de fusible para MULTIMEDIA bajo el salpicadero del vehículo.

20 A

Sistema de audio 4.0, pantalla del sistema de audio, unidad de audio-video y navegación, convertidor DC-DC de baja tensión (sistema de audio/amplificador)

AIR BAG

Diagrama de fusible para AIR BAG bajo el salpicadero.

10 A

Unidad de control del sistema SRS-Airbag

SENSOR4

Diagrama de fusible para SENSOR4 bajo el salpicadero del Hyundai i20.

10 A

[G3LE] Actuador CVVD
[G4LC] Bomba de aceite eléctrica

A/C 3

Diagrama de fusible para A/C 3 bajo el salpicadero del vehículo.

7,5 A

Motor del ventilador, unidad de control del sistema de climatización

CIERRE DE PUERTAS

Diagrama de fusible para CIERRE DE PUERTAS bajo el salpicadero.

20 A

Relé doble de cierre de cerraduras, relé de apertura del maletero,
relé de cierre/apertura de puertas

E-CALL

Diagrama de fusible para E-CALL bajo el salpicadero del Hyundai i20.

7,5 A

Unidad del sistema e-Call

MÓDULO 5

Diagrama de fusible para MÓDULO 5 bajo el salpicadero.

10 A

Unidad del sistema e-Call, indicador de posición del selector A/T, sistema de audio 4.0, pantalla del sistema de audio, unidad de audio, video y navegación, cargador inalámbrico, espejo electrocromático,
módulo de control de calefacción de los asientos delanteros, módulo de control de calefacción de los asientos traseros, convertidor DC-DC de baja tensión (amplificador, sistema de audio), módulo de control del sistema de climatización, conector de diagnóstico (DLC), sistema de nivelación de los faros delanteros

ABS 3

Diagrama de fusible para ABS 3 bajo el salpicadero del vehículo.

10 A

Unidad de control del sistema ESC

INTERRUPTOR DE FRENO

Diagrama de fusible para INTERRUPTOR DE FRENO bajo el salpicadero.

7,5 A

Módulo IBU, interruptor de luces de freno

ARRANQUE

Diagrama de fusible para ARRANQUE bajo el salpicadero del Hyundai i20.

7,5 A

Versiones con llave inteligente: unidad IBU, versiones con arranque: encendido
[G4LF] Módulo ECM
[G3LE/G4LC] Interruptor de posición del selector, módulo ECM, versiones 1.4 con M/T con llave inteligente
[G4LC] Caja de fusibles B/P en el motor (RLY.6) versiones 1.4 con M/T sin llave inteligente

PANTALLA DE CONSOLA

Diagrama de fusible para PANTALLA DE CONSOLA bajo el salpicadero.

10 A

Salpicadero

Caja de fusibles debajo del salpicadero

Nombre

del fusible

Designación

(A)

Circuito protegido

MÓDULO 4

Diagrama de fusible para MÓDULO 4 bajo el salpicadero.

10 A

Módulo de control del sistema de asistencia a la frenada, unidad IBU,
unidad de cámara multifunción, módulo de interruptores del salpicadero,
módulo de control del sistema BCW L/P, sistema de audio delantero 4.0, pantalla del sistema de audio

IBU 2

Diagrama de fusible para IBU 2 bajo el salpicadero del Hyundai i20.

15 A

Unidad IBU

ACC 1

Diagrama de fusible para ACC 1 bajo el salpicadero del vehículo.

10 A

Sistema de audio 4.0, pantalla del sistema de audio, unidad del sistema de audio, video y navegación, unidad del sistema e-Call, unidad IBU, módulo de control del sistema de asistencia a la frenada, amplificador, toma de corriente n.º 1 delantera, cargador USB, convertidor DC-DC de baja tensión (amplificador/sistema de audio), interruptor de control eléctrico de los espejos exteriores, relé de las tomas de corriente

MÓDULO 7

Diagrama de fusible para MÓDULO 7 bajo el salpicadero.

10 A

Módulo de control de calefacción de los asientos delanteros,
módulo de control de calefacción de los asientos traseros,
módulo de control del sistema de asistencia a la frenada (FCA)

LAVADORA

Diagrama de fusible para LAVADORA bajo el salpicadero del Hyundai i20.

15 A

Interruptor multifunción

MÓDULO 6

Diagrama de fusible para MÓDULO 6 bajo el salpicadero.

7,5 A

Unidad IBU

TOMA DE CORRIENTE

Diagrama de fusible para TOMA DE CORRIENTE bajo el salpicadero.

20 A

Toma de corriente delantera

IBU 1

Diagrama de fusible para IBU 1 bajo el salpicadero del Hyundai i20.

10 A

Unidad IBU

INDICADOR AIR BAG

Diagrama de fusible para INDICADOR AIR BAG bajo el salpicadero.

10 A

Módulo de control del sistema de climatización, salpicadero

A/C 2

Diagrama de fusible para A/C 2 bajo el salpicadero del vehículo.

7,5 A

Módulo de control del sistema de climatización, caja de fusibles y relés en el compartimento del motor (RLY.13/14)

LIMPIAPARABRISAS TRASERO

Diagrama de fusible para LIMPIAPARABRISAS TRASERO bajo el salpicadero.

15 A

Caja de fusibles B/P en el motor (RLY.7)

ECU 4

Diagrama de fusible para ECU 4 bajo el salpicadero del Hyundai i20.

10 A

Módulo ECM/PCM

MDPS 2

Diagrama de fusible para MDPS 2 bajo el salpicadero del vehículo.

10 A

Unidad del sistema MDPS
Leggere  Hyundai Venue I (2019-2021) – caja de fusibles

Caja de fusibles y relés en el compartimento del motor

Diagrama de fusibles y relés de la unidad MDPS en el compartimento del motor.

En el interior de las tapas de las cajas de fusibles y relés se encuentran los nombres de los fusibles y el amperaje.

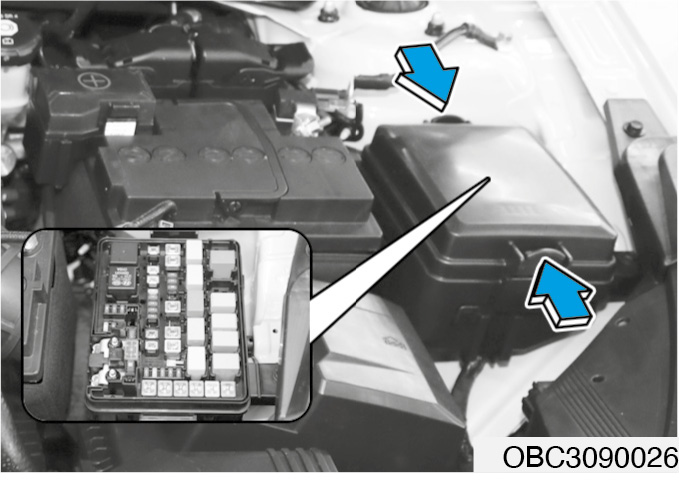

Nombres y amperaje de fusibles en la tapa de la caja del motor.Información

La disposición real de las cajas de fusibles del vehículo adquirido puede diferir de la que se muestra en el Manual. La información proporcionada refleja el estado en el momento de la publicación. Al revisar los fusibles, utilice las descripciones de las tapas de sus cajas.

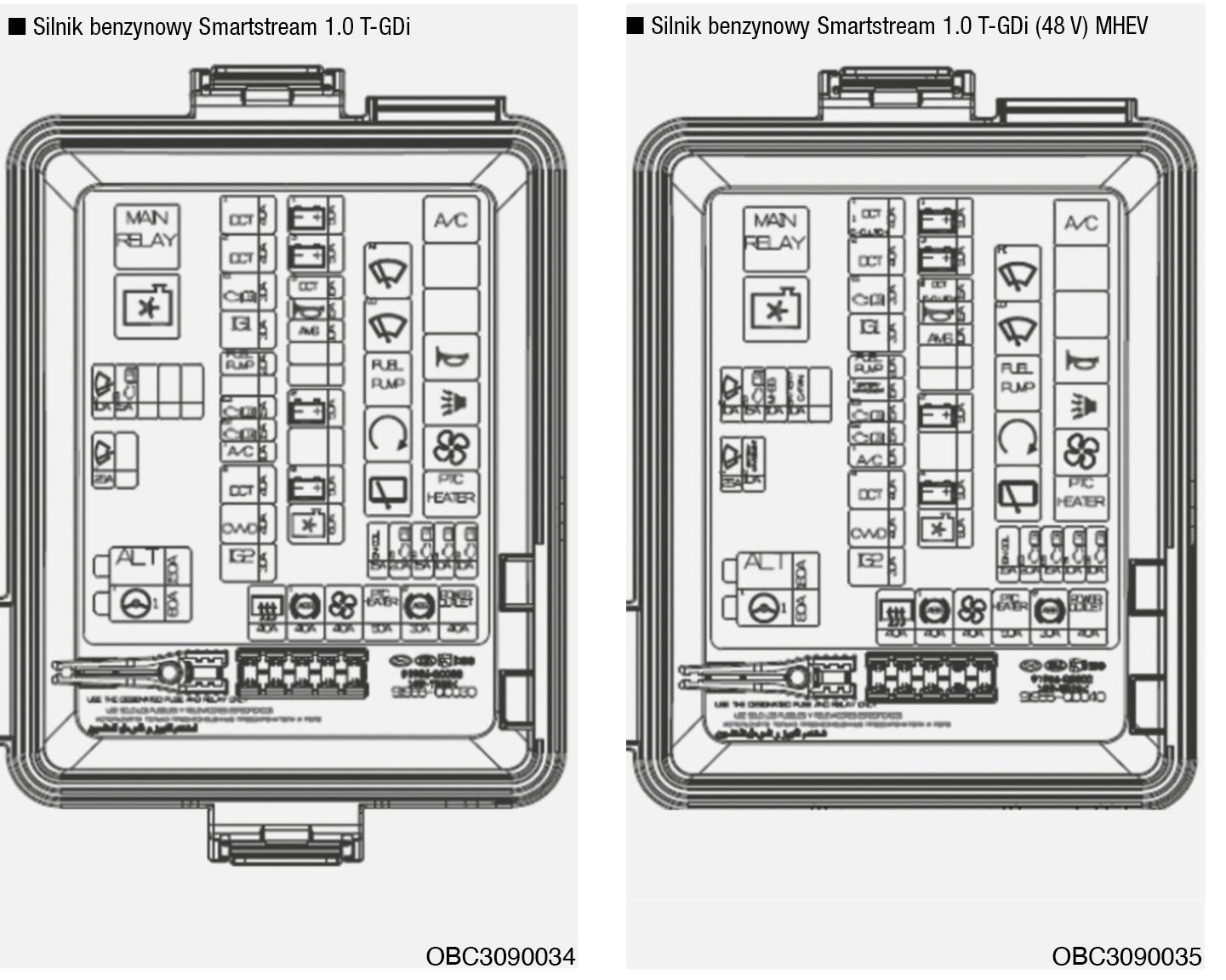

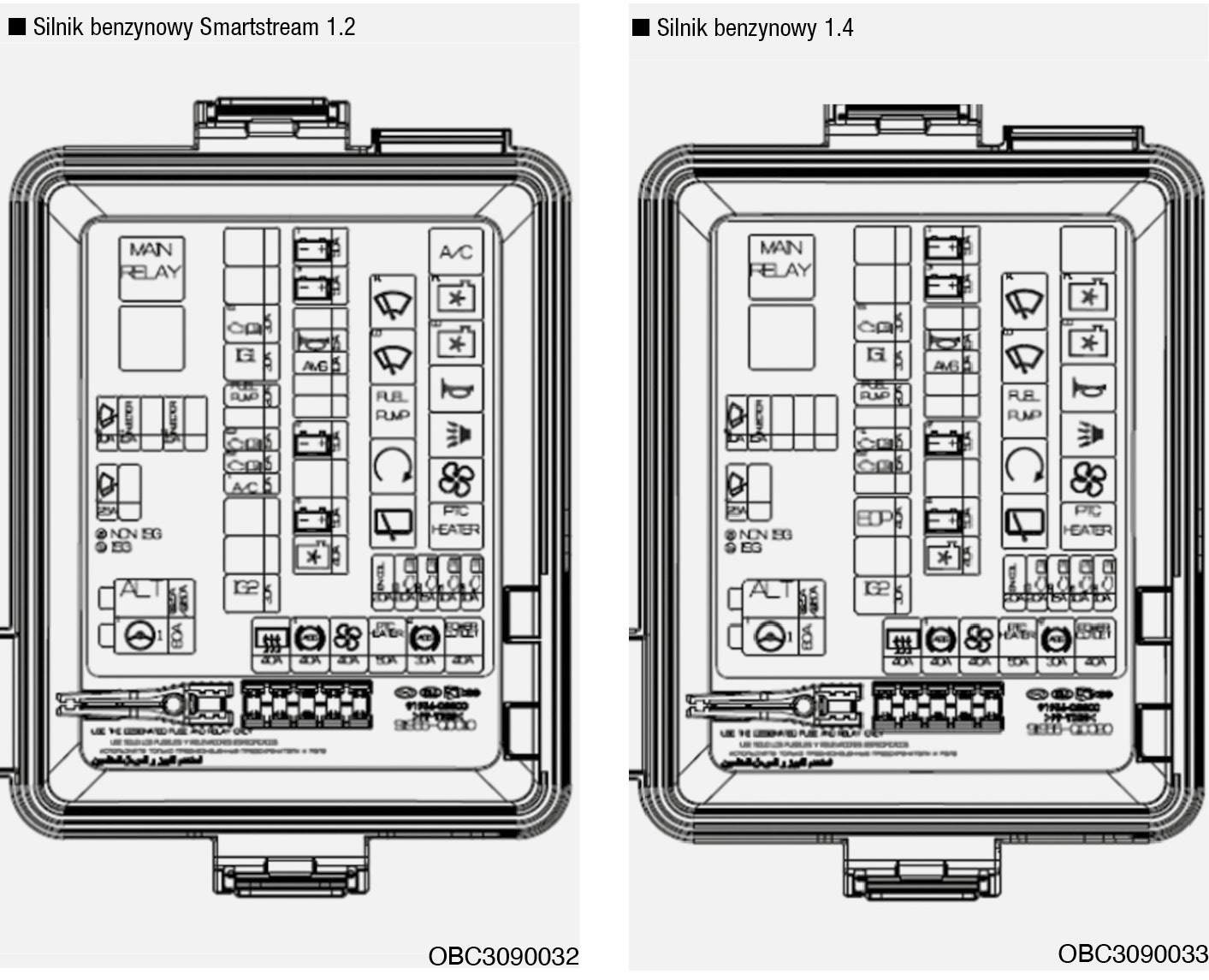

Disposición de fusibles y relés en el compartimento del motor, según el manual.Diagrama de la caja de fusibles del motor, con posibles variaciones.

Motor de gasolina Smartstream 1.0 T-GDI, Smartstream 1.0 T-GDI (48 V) MHEV

Nombre del fusible

Designación

Nombre del relé

Tipo

RLY.1

E30

Diagrama de fusible E30 para motor Smartstream 1.0 T-GDI.

Relé principal

MINI

RLY.2

E31

Diagrama de fusible E31 para motor Smartstream 1.0 T-GDI.

Relé del ventilador del radiador

MINI

RLY.3

E32

Diagrama de fusible E32 para motor Smartstream 1.0 T-GDI.

Relé del limpiaparabrisas de alta velocidad

MICRO

RLY.4

E33

Diagrama de fusible E33 para motor Smartstream 1.0 T-GDI.

Relé del limpiaparabrisas de baja velocidad

MICRO

RLY.5

E34

Diagrama de fusible E34 para motor Smartstream 1.0 T-GDI.

Relé de la bomba de combustible

MICRO

RLY.6

E36

Diagrama de fusible E36 para motor Smartstream 1.0 T-GDI.

Relé de arranque

MICRO

RLY.7

E36

Diagrama de fusible E36 para motor Smartstream 1.0 T-GDI (48V) MHEV.

Relé del limpiaparabrisas trasero

MICRO

RLY.10

E39

Diagrama de fusible E39 para motor Smartstream 1.0 T-GDI.

Relé del compresor del aire acondicionado

MICRO

RLY.11

E40

Diagrama de fusible E40 para motor Smartstream 1.0 T-GDI.

Relé de la señal acústica

MICRO

RLY.12

E41

Diagrama de fusible E41 para motor Smartstream 1.0 T-GDI.
