Hyundai Tucson 1 (ix35) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Hyundai Tucson 1 (ix35), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
2004, 2005, 2006, 2007, 2008, 2009 y 2010
Habitáculo
Caja de fusibles
Se encuentra en el extremo izquierdo del salpicadero, detrás de la cubierta protectora.

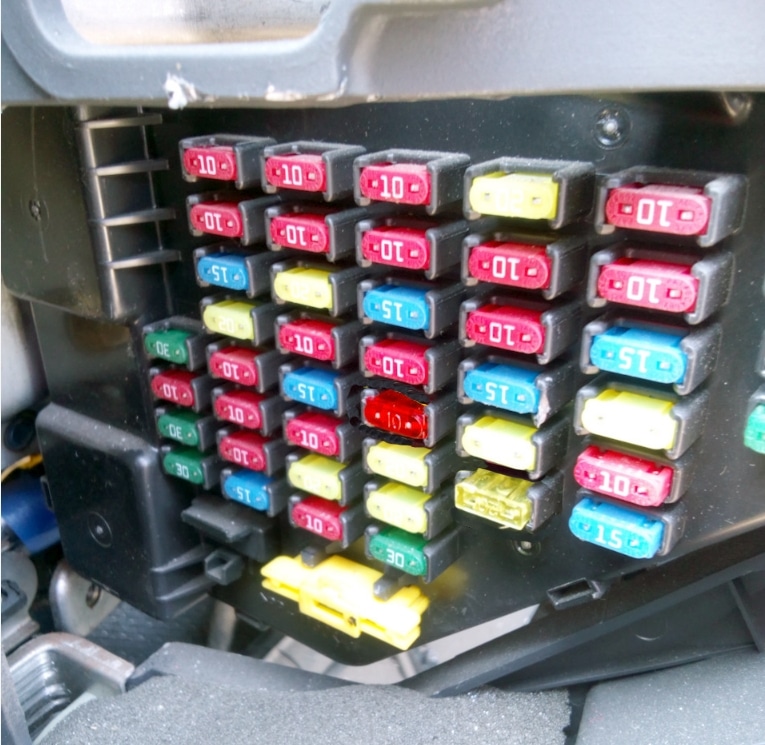

Ejemplo de foto
Esquema
Funciones
| IG-SW | Interruptor de encendido 30A |
| STANZA LP | 10A Iluminación interior, unidad de control del aire acondicionado, reloj digital, ETASM / TASM, llave de encendido no extraída |
| AMP | Sistema de audio 20A |
| T / SIG | Interruptor de luces de emergencia 10A, sistema de iluminación exterior automática y sensor de luz, interruptor de rango de transmisión automática |
| A/TORBA IND | 10A Juego de intermitentes |
| TERGICRISTALLO POSTERIORE | 15A Relé de protección |
| A / KON | 10A Controlador de techo corredizo, controlador de aire acondicionado, relé del ventilador del aire acondicionado. ETASM / TASM |
| IGN | Relé de calefacción 10A RTS, relé de calefacción del filtro de combustible, unidad de control de luces diurnas, relé de cambio de faros |
| RISK | 10A Interruptor de alarma, interruptor de relé de alarma, unidad de control del inmovilizador (coche con motor de gasolina de 2,7 litros) |
| S/TETTO | 20A Techo eléctrico, relé de cierre centralizado |
| FERMARE | 15A Interruptor de luces de freno, unidad de control de cierre de espejos exteriores |
| H/GRATIS | 10A No utilizado |
| ECU | 10A Regulador de velocidad, luz de freno, sistema antideslizante, sistema de estabilización de trayectoria, controlador de tracción total, controlador de motor, controlador de motor y transmisión, controlador de transmisión, sensor de velocidad del vehículo |
| TERGICRISTALLO FF | 20A Motor del limpiaparabrisas delantero, luz exterior e interruptor de intermitentes |
| 4WD | 20A Unidad de control para tracción total |
| DEGELATORE | 15A Elemento calefactor del parabrisas |
| TCU | 10A Unidad de control de la transmisión (vehículos con motor de gasolina de 2,7 litros y motor diésel) |
| SEZIONE | 10A Sensor de aceleración, ESP, ABS |
| P / OKNO -LH | 30A Motores eléctricos para elevalunas de las puertas izquierdas |
| PWDW-RH | 30A Motores eléctricos para elevalunas de las puertas derechas |
| PRIEHĽAD PRAVÝ | 10A Luz trasera derecha, luz de guantera |
| RR HTR | 30A Luneta trasera térmica |
| TAŠKA | 15A Unidad de control del airbag |
| SKUPINA | 10A Juego de intermitentes, ETASM / TASM |
| PRIEHĽAD LH | 10A Faro izquierdo, luz trasera izquierda, luz de matrícula |
| AUDIO | 10A Reloj digital, sistema de audio, unidad de control para el bloqueo de los espejos exteriores, actuadores eléctricos para el ajuste de los espejos exteriores e interruptor para el bloqueo de los espejos |
| C/ ZAPAĽOVAČ č P/ VÝSTUP | Encendedor 20A |
| REZERVA | 15A Fusible de repuesto |
| RR FOG | 10A Luz antiniebla trasera |
| HTD MIRR | 10A Espejos exteriores eléctricos izquierdo y derecho, espejos plegables eléctricamente. Interruptor de la luneta trasera térmica |
| AUDIO | Sistema de audio 10A |
| COIL IG | Bobina de encendido 20A (vehículos con motor de gasolina de 2,7 litros) |
| IMMO | 10A Unidad de control del inmovilizador (vehículos con motor de gasolina de 2,7 l) |
| P/ VÝSTUP | 15A Toma trasera de 12V |
| S/HTR | 20A Elementos calefactores de los asientos |
| A/CON SW | 10A Unidad de control del aire acondicionado (aire acondicionado manual) |
| ZAČIATOK | 10A Relé de alarma antirrobo, interruptor de rango de transmisión automática, interruptor de bloqueo de encendido; |
Los fusibles marcados como C/LIGHTER o P/OUTLET son responsables del encendedor de cigarrillos o de las tomas adicionales.
Caja de relés

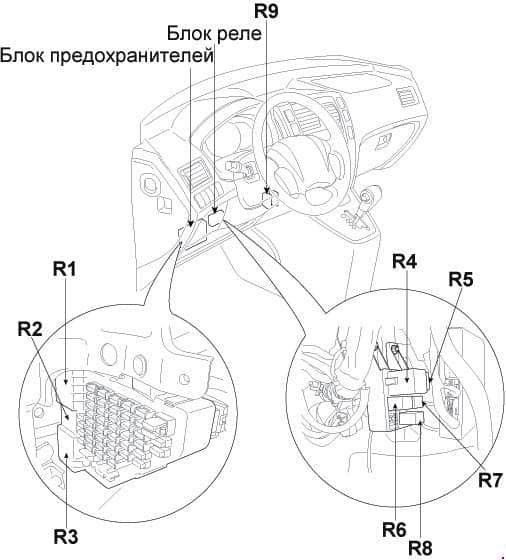

Esquema de relés en el habitáculo
Funciones
- R1 Relé de la luneta trasera térmica
- Relé de la luz trasera R2
- R3 Relé de alimentación de la ventana
- Relé de intermitentes R4
- R5 Relé de alarma
- R6 Relé de la luz antiniebla trasera
- R7 Relé de alarma
- R8 Relé de calefacción del parabrisas
- R9 Relé de cierre centralizado
Compartimento del motor

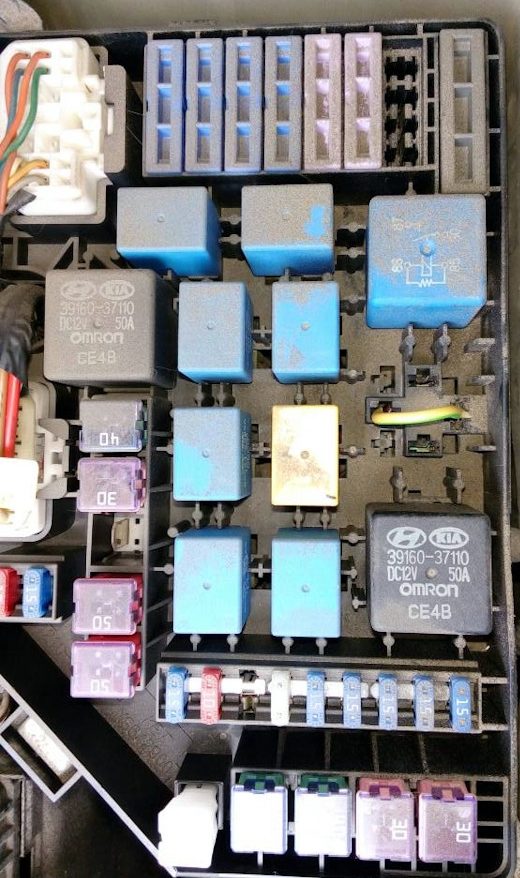

Caja de fusibles principal
Se encuentra en el lado izquierdo del compartimento del motor, junto a la batería.

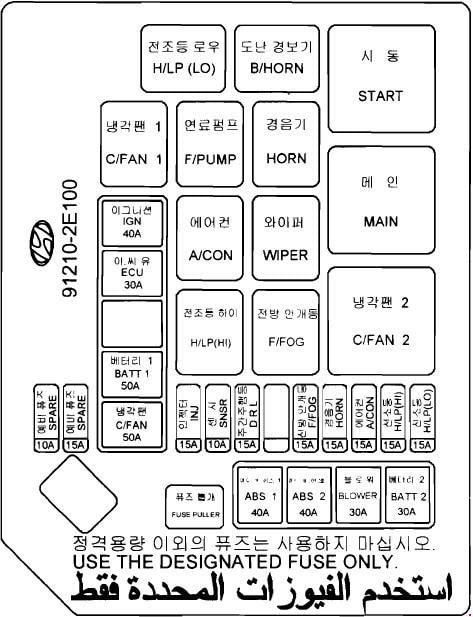

Esquema
Propósito
| IGN | 30A Relé del motor de arranque, interruptor de encendido |
| ECU | 30A Unidad de control del motor, bomba de combustible, aire acondicionado, generador, unidad de control de la transmisión automática |
| WAT #1 | 50A Interruptor de encendido, toma de 12 V en el habitáculo |
| C/VENTILATORE | Ventilador de refrigeración del motor eléctrico 50A |
| ABS n. 1 | 30A ABS, ESP |
| ABS n. 1 | 40A ABS, sistema de estabilización de trayectoria ESP |
| VENTILATORE | Ventilador del aire acondicionado 30A |
| WAT # 2 | 30A Interruptor de encendido, toma de 12 V en el habitáculo |
| INJ | Inyectores 15A |
| SNSR | 10A Ventilador de refrigeración del motor eléctrico, interruptor de luces de freno, sonda lambda, unidad de control del motor y unidad de control de la transmisión |
| DRL | 15A Luz diurna |
| F / FOG | 15A Faros antiniebla |
| CLACSON | 15A Señal acústica |
| A / KON | Aire acondicionado 15A |
| Alto/basso (alto) | 15A Faros (luces largas) |
| H/LP(BASSO) | 15A Faros (luces cortas) |
Decodificación de relés
| ZAČIATOK | Relé del motor de arranque |
| HLAVNÉ | Relé principal |
| C/VENTILÁTOR #2 | Relé del ventilador de refrigeración (velocidad baja) |
| B/CLAXON | Relé de la bocina (alarma) |
| KLAXÓN | Relé de la bocina |
| STIERAČ | Relé del limpiaparabrisas |
| F / HMLA | Relé de las luces antiniebla delanteras |
| H/LP (NÍZKE) | Relé de las luces de cruce |
| F/POMPA | Relé de la bomba de combustible |
| A / KLIM | Relé del aire acondicionado |
| Vysoké/nízke (vysoké) | Relé de las luces largas |
| C/VENTILÁTOR #1 | Relé del ventilador de refrigeración (velocidad alta) |

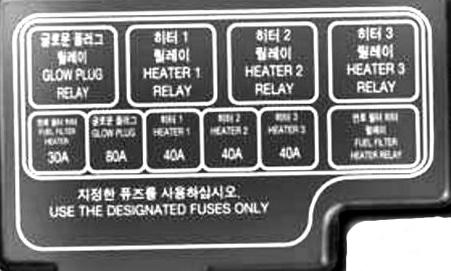

Caja de fusibles
Instalado en modelos con motor diésel.
Leyenda
Encuentro
| RELÉ ZAPALOVACEJ SVIEČKY | Relé de cableado para calefacción |
| RELÉ VYKUROVANIA 1 | Relé del calentador PTC 1 |
| RELÉ VYKUROVANIA 2 | Relé del calentador PTC 2 |
| RELÉ VYKUROVANIA 3 | Relé del calentador PTC 3 |
| FILTRO PALIVA RELÉ VYKUROVANIA | Relé del calentador del filtro de combustible |
| VYKUROVANIE FILTRA PALIVA | 30A Calentador del filtro de combustible |
| SVIEČKA | Cableado 80A antes de iniciar la calefacción |
| VYKUROVANIE1 | Calentador PTC 40A 1 |
| VYKUROVANIE 2 | Calentador PTC 40A 2 |
| VYKUROVANIE3 | Calentador PTC 40A 3 |
