Hyundai i30 III PD (2016-2021) – caja de fusibles
Hyundai i30 III (PD) – diagrama de fusibles
Año de fabricación: 2016 2017 2018 2019 2020 2021.
Ubicación de la caja de fusibles
La caja de fusibles se encuentra en el salpicadero y en el compartimento del motor.

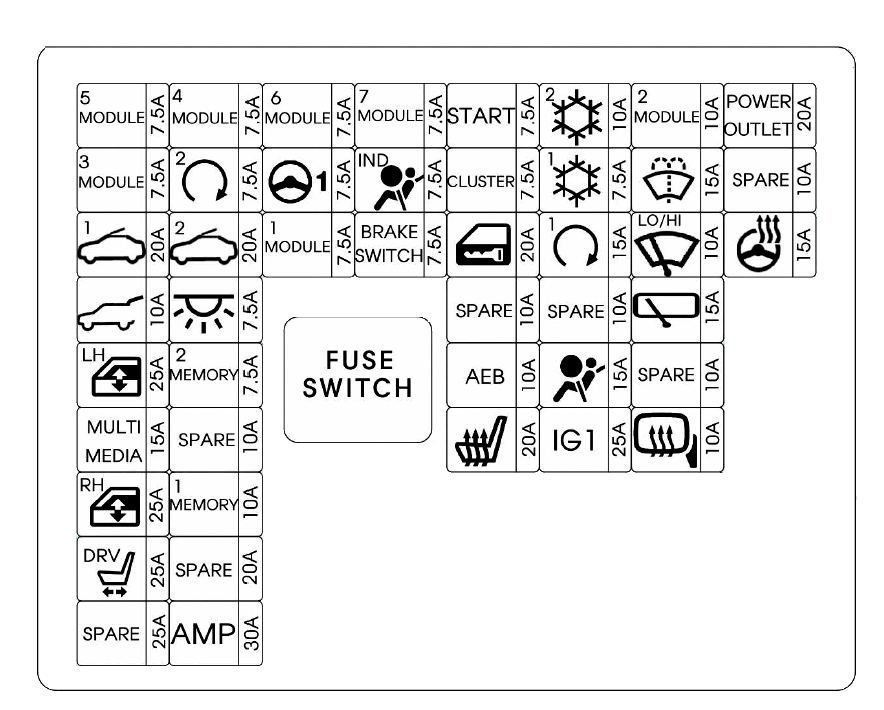

Diagrama del panel de la caja de fusibles en el lado del conductor
| Nº | Nombre | Amperaje [A] | Descripción |
|---|---|---|---|
| Nº | Nombre | Amperaje [A] | Descripción |
| F1 | MÓDULO 5 | 7,5A | Interruptor de panel de choque;
Espejo electrocromático; Módulo MTS E-Call; Audio; Unidad principal A/V y navegación; Módulo de control de climatización; Indicador de palanca de cambios A/T; Interruptor de consola derecha; Convertidor DC-DC; Faro delantero izquierdo y derecho; Unidad de válvula activa; Módulo de ajuste automático de nivel de faros; Módulo de control de calefacción de asientos delanteros; Módulo de control de asientos delanteros de aire; Módulo IMS del conductor. |
| F2 | MÓDULO 3 | 7,5A | Módulo de puerta del conductor y del pasajero;
BCM; Interruptor de modo deportivo. |
| F3 | TECHO SOLAR 1 | 20A | Techo panorámico |
| F4 | PORTÓN TRASERO | 10 A | Relé del portón trasero |
| F5 | ELEVALUNAS IZQUIERDO | 25A | Relé de elevalunas izquierdo;
Módulo de elevalunas de seguridad del conductor y del pasajero; Interruptor de elevalunas trasero izquierdo; Módulo de elevalunas de seguridad trasero izquierdo. |
| F6 | MULTIMEDIA | 15A | Unidad principal de audio;
Audio-vídeo y navegación; Convertidor DC-DC. |
| F7 | ELEVALUNAS DERECHO | 25A | Relé de elevalunas derecho
Módulo de elevalunas de seguridad del conductor y del pasajero; Interruptor de elevalunas trasero derecho; Módulo de elevalunas de seguridad trasero derecho. |
| F8 | ASIENTO ELÉCTRICO CONDUCTOR | 25A | Interruptor manual del asiento del conductor;
Módulo IMS del conductor. |
| F10 | MÓDULO 4 | 7,5A | Módulo de asistencia de mantenimiento de carril;
Zumbador de asistencia de estacionamiento trasero; Interruptor de luces de freno; Radar de detección de ángulo muerto izquierdo y derecho; BCM; Interruptor de estacionamiento eléctrico; Módulo de frenado de emergencia autónomo. |
| F11 | LLAVE INTELIGENTE 2 | 7,5A | Módulo de control de llave inteligente;
Módulo inmovilizador. |
| F12 | LLAVE INTELIGENTE 2 | 20A | Techo panorámico |
| F13 | LÁMPARA INTERIOR | 7,5A | Cargador inalámbrico;
Iluminación de bienvenida; Iluminación interior; Lámpara de techo de la consola; Lámpara personal izquierda y derecha; Sensor de lluvia; Llave de encendido e interruptor de advertencia de puerta; Lámpara de guantera; Lámpara del maletero. |
| F14 | MEMORIA 2 | 7,5A | Módulo de conexión electrónica MTS |
| F 16 | MEMORIA 1 | 10 A | Módulo de puerta del conductor y del pasajero;
Módulo IMS del conductor; BCM; Módulo de control de climatización; Juego de indicadores; Sensor de luz automático y fotocélula; Caja de fusibles de relé ICM (relé de plegado/desplegado de espejos exteriores). |
| Nº | Nombre | Amperaje [A] | Descripción | |
|---|---|---|---|---|
| F19 | MÓDULO 6 | 7,5A | Unidad de control de llave inteligente;
BCM. |
|
| F20 | MDPS 1 | 7,5A | Unidad MDPS | |
| F21 | MÓDULO 1 | 7,5A | Interruptor de luces de emergencia;
Interruptor de cierre centralizado de puertas; Unidad de válvula activa; Módulo de puerta del conductor/pasajero; Alimentación del espejo exterior del lado del conductor y del pasajero; Manija exterior de llave inteligente del conductor/pasajero; Conector de datos. |
|
| F22 | MÓDULO 7 | 7,5A | Módulo de control de calefacción de asientos delanteros;
Módulo de control de ventilación de asientos delanteros; Calentador de boquilla. |
|
| F23 | INDICADOR DE AIRBAG | 7,5A | Juego de indicadores;
Interruptor de cierre centralizado de puertas. |
|
| F24 | INTERRUPTOR DE FRENO | 7,5A | Unidad de control de llave inteligente;
Interruptor de luz de freno. |
|
| F25 | ARRANQUE | 7,5A | Sin llave inteligente:
Caja de fusibles de relé ICM (relé de alarma antirrobo); Con llave inteligente: Interruptor de rango de transmisión; Módulo de control de llave inteligente; ECM/PCM; Bloque de conexión en el compartimento del motor (RLY.4). |
|
| F26 | CUADRO DE INSTRUMENTOS | 7,5A | Panel de instrumentos | |
| F27 | CIERRE DE PUERTAS | 20A | Relé de cierre/apertura de puertas;
Caja de fusibles de relé ICM (relé de apertura T/giro). |
|
| F29 | AEB AEB | 10 A | Módulo de frenado de emergencia autónomo | |
| F30 | CALEFACCIÓN DE ASIENTOS DELANTEROS | 20A | Módulo de control de calefacción de asientos delanteros;
Módulo de control de ventilación de asientos delanteros. |
|
| F31 | AIRE ACONDICIONADO 2 | 10 A | Módulo de control de climatización;
ECM/PCM; Resistencia del ventilador; Motor del ventilador; Bloque de conexión E/R (RLY.10). |
|
| F32 | AIRE ACONDICIONADO 1 | 7,5A | Módulo de control de climatización;
Ionizador del panel de instrumentos; Bloque de conexión E/R (RLY.1/10/11/13). |
|
| F33 | LLAVE INTELIGENTE 1 | 15A | Unidad de control de llave inteligente;
Módulo inmovilizador. |
|
| F35 | AIRBAG | 15A | Módulo de control SRS | |
| F36 |
|
25A | Bloque PCB (F45/F46/F47/F48) | |
| F37 | MÓDULO 2 | 10 A | Cargador inalámbrico;
Módulo MTS E-Call; Módulo de control de llave inteligente; BCM; Unidad principal de audio; Audio-vídeo y navegación; Convertidor DC-DC; Interruptor de alimentación del espejo exterior; Bloque de conexión en el compartimento del motor (RLY.14). |
|
| F38 | LAVAPARABRISAS | 15A | Interruptor multifunción | |
| F39 | LIMPIAPARABRISAS | 10 A | ECM/PCM;
BCM. |
|
| F40 | LIMPIAPARABRISAS TRASERO | 15A | Relé del limpiaparabrisas trasero;
Motor del limpiaparabrisas trasero. |
|
| F42 | ESPEJO CALEFACTADO | 10 A | Espejo exterior eléctrico del conductor y del pasajero;
Módulo de control de climatización; ECM/PCM. |
|
| F43 | FUENTE DE ALIMENTACIÓN | 20A | Fuente de alimentación trasera #2 | |
| F45 | VOLANTE CALEFACTADO | 15A | BCM |
Relés
| Relé | Descripción |
|---|---|
| RLY.1 | VENTILADOR DE REFRIGERACIÓN 3 Relé (gasolina) |
| RLY.1 | RADIADOR PTC #2 Relé (diésel) |
| RLY.2 | VENTILADOR DE REFRIGERACIÓN 2 Relé |
| RLY.3 | Relé PDM #3 (IG1) |
| RLY.4 | Relé de ARRANQUE |
| RLY.5 | Relé del RADIADOR DE COMBUSTIBLE (diésel) |
| RLY.6 | Relé PDM #4 (IG2) |
| RLY.7 | Relé de la BOMBA DE COMBUSTIBLE |
| RLY.8 | Relé PDM #2 (ACC) |
| RLY.9 | VENTILADOR DE REFRIGERACIÓN 1 Relé |
| RLY.10 | Relé del VENTILADOR |
| RLY.11 | RADIADOR PTC #1 Relé |
| RLY.12 | RELÉ DE CALEFACCIÓN TRASERA |
| RLY.13 | RADIADOR PTC #3 Relé (diésel) |
| RLY.14 | RELÉ DE SALIDA DE ALIMENTACIÓN |

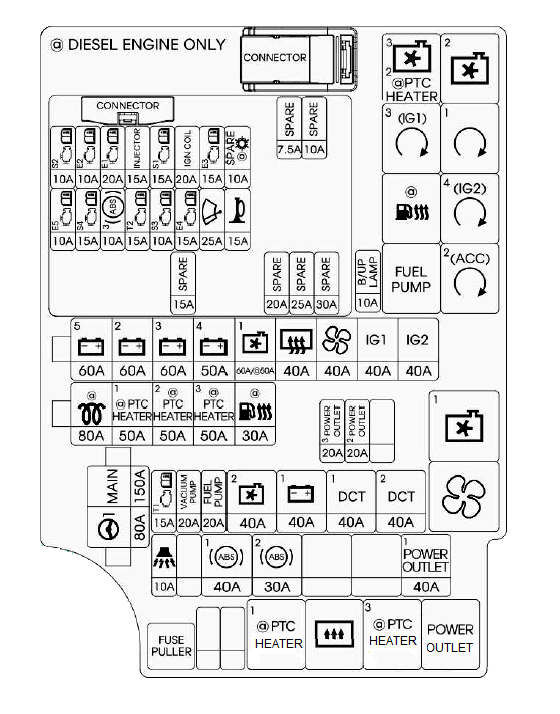

Fusibles
| Nº | Nombre | Amperaje [A] | Descripción |
|---|---|---|---|
| Nº | Nombre | Amperaje [A] | Descripción |
| F1 | PRINCIPAL PRINCIPAL | 150A | Fusible: F27, F29, F30, F33 |
| F2 | MDPS 1 | 80A | Unidad MDPS |
| F3 | B+5 | 60A | Bloque PCB (fusible: F43, F44, F50, F51, F52;
Relé de control del motor). |
| F4 | B+2 | 60A | IGPM (fusibles: F30, IPS0, IPS1, IPS2) |
| F5 | B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6) |
| F6 | B+4 | 60A | IGPM (fusible: F3, F4, F5, F7, F8, F12) |
| F7 | VENTILADOR DE REFRIGERACIÓN 1 | 60A | RLY.9 (gasolina) |
| F7 | CALEFACCIÓN PTC 1 | 50A | RLY.2 (diésel) |
| F8 | CALEFACCIÓN TRASERA | 40A | Relé de CALEFACCIÓN TRASERA |
| F9 | VENTILADOR | 40A | RLY.10 |
| F10 | ARRANQUE 1 | 40A | Interruptor de encendido, bloque de conexión E/R (RLY.3, RLY8) |
| F11 | ARRANQUE 2 | 40A | Interruptor de encendido, bloque de conexión E/R (RLY.6) |
| F12 | CALENTADOR | 80A | Unidad de calentadores |
| F13 | CALEFACCIÓN PTC 1 | 50A | RLY.11 |
| F14 | CALEFACCIÓN PTC 2 | 50A | RLY.1 |
| Nº | Nombre | Amperaje [A] | Descripción |
|---|---|---|---|
| F15 | RADIADOR PTC 3 | 50A | RLY.13 |
| F 16 | RADIADOR DE COMBUSTIBLE | 30A | RLY.5 |
| F17 | SALIDA DE CORRIENTE 3 | 20A | Conexión de alimentación trasera 1 |
| F18 | SALIDA DE CORRIENTE 2 | 20A | Conexión de alimentación delantera |
| F20 | TCU1 | 15A | TCM |
| F21 | BOMBA DE VACÍO | 20A | Bomba de vacío |
| F22 | BOMBA DE COMBUSTIBLE | 20A | RLY.7 |
| F23 | VENTILADOR DE REFRIGERACIÓN 2 | 40A | RLY.9, RLY.2 (gasolina) |
| F24 | B+1 | 40A | IGPM (interrupción automática de corriente, fusible: F21, F24, F27, F33) |
| F25 | DCT 1 | 40A | TCM |
| F26 | DCT 2 | 40A | TCM |
| F27 | BOCINA DE ALARMA ANTIRROBO | 10 A | Caja de fusibles de relé ICM (relé de señal acústica de alarma antirrobo) |
| F29 | ABS 1 | 40A | Módulo de control ABS;
Módulo de control ESP; Conector de control universal. |
| F30 | ABS 2 | 30A | Módulo de control ABS;
Módulo de control ESP; Conector de control universal. |
| F33 | SALIDA DE CORRIENTE 1 | 40A | RLY.14 |
| F34 | BOMBILLA DE REPUESTO | 10 A | Interruptor de bombilla de repuesto |
Kappa 1.0 T-GDI
| Nº | Nombre | Amperaje [A] | Descripción |
|---|---|---|---|
| F37 | SENSOR 2 | 10 A | Válvula solenoide de control RCV;
Válvula solenoide de control de preflujo; Válvula de control de aceite n.º 1/n.º 2; Relé A/Con; Bloque de conexión E/R (RLY.9). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INYECTOR INYECTOR | 15A | – |
| F41 | SENSOR 1 S1 | 15A | Sensor de oxígeno (arriba);
Sensor de oxígeno (abajo). |
| F42 | BOBINA DE ENCENDIDO | 20A | Bobina de encendido n.º 1/n.º 2/n.º 3 |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | Relé A/Con |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 | 10 A | Módulo de control ABS/ESP;
Conector de control universal. |
| F48 | TCU 2 | 15A | Bloque de conexión E/R (fusible: F34) |
| F49 | SENSOR 3 | 10 A | Bloque de conexión E/R (RLY.7) |
| F50 | ECU 4 | 15A | ECM |
| F51 | LIMPIAPARABRISAS | 25A | Relé del limpiaparabrisas |
| F52 | BOCINA | 15A | Relé de la bocina |
Kappa 1.4 T-GDI
| Nº | Nombre | Amperaje [A] | Descripción |
|---|---|---|---|
| F37 | SENSOR 2 | 10 A | Válvula solenoide de control RCV;
Válvula solenoide de control de preflujo; Válvula de control de aceite n.º 1/n.º 2; Relé A/Con; Bloque de conexión E/R (RLY.9). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INYECTOR INYECTOR | 15A | – |
| F41 | SENSOR 1 | 15A | Sensor de oxígeno (arriba);
Sensor de oxígeno (abajo). |
| F42 | BOBINA DE ENCENDIDO | 20A | Bobina de encendido n.º 1/n.º 2/n.º 3/n.º 4 |
| F43 | ECU 3 | 15A | ECM |
| F44 | A/CON | 10 A | Relé A/Con |
| F45 | ECU 5 | 10 A | ECM |
| F46 | SENSOR 4 | 15A | Bomba de vacío |
| F47 | ABS 3 | 10 A | Módulo de control ABS/ESP;
Conector de control universal. |
| F48 | TCU 2 | 15A | TCM;
Interruptor de rango de transmisión; Bloque de conexión E/R (fusible: F34). |
| F49 | SENSOR 3 | 10 A | Bloque de conexión E/R (RLY.7) |
| F50 | ECU 4 | 15A | ECM |
| F51 | LIMPIAPARABRISAS | 25A | Relé del limpiaparabrisas |
| F52 | BOCINA | 15A | Relé de la bocina |
Kappa 1,4 MPI
| Nº | Nombre | Amperaje [A] | Descripción |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Sensor de posición del árbol de levas n.º 1/n.º 2;
Válvula solenoide de control de preflujo; Válvula de control de aceite n.º 1/n.º 2; Válvula solenoide de admisión variable; Bloque de conexión E/R (RLY.1, RLY.2). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INYECTOR INYECTOR | 15A | Inyector n.º 1/n.º 2/n.º 3/n.º 4 |
| F41 | SENSOR 1 S1 | 15A | Sensor de oxígeno (arriba);
Sensor de oxígeno (abajo). |
| F42 | BOBINA DE ENCENDIDO | 20A | Bobina de encendido n.º 1/n.º 2/n.º 3/n.º 4;
Condensador. |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | Módulo de control ABS/ESP;
Conector de control universal. |
| F48 | TCU 2 T2 | 15A | Bloque de conexión E/R (fusible: F34) |
| F49 | SENSOR 3 S3 | 10 A | Bloque de conexión E/R (RLY.7) |
| F50 | ECU 4 E4 | 15A | – |
| F51 | LIMPIAPARABRISAS | 25A | Relé del limpiaparabrisas |
| F52 | BOCINA | 15A | Relé de la bocina |
Gamma 1,6 MPI
| Nº | Nombre | Amperaje [A] | Descripción |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Sensor de posición del árbol de levas n.º 1/n.º 2;
Válvula solenoide de control de preflujo; Válvula de control de aceite n.º 1/n.º 2; Válvula solenoide de admisión variable; Bloque de conexión E/R (RLY.1, RLY.2). |
| F38 | ECU 2 E2 | 10 A | ECM/PCM |
| F39 | ECU 1 E1 | 20A | ECM/PCM |
| F40 | INYECTOR INYECTOR | 15A | Inyector n.º 1/n.º 2/n.º 3/n.º 4 |
| F41 | SENSOR 1 S1 | 15A | Sensor de oxígeno (arriba);
Sensor de oxígeno (abajo). |
| F42 | BOBINA DE ENCENDIDO | 20A | Bobina de encendido n.º 1/n.º 2/n.º 3/n.º 4;
Condensador. |
| F43 | ECU 3 E3 | 15A | ECM/PCM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM/PCM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | Módulo de control ABS/ESP;
Conector de control universal. |
| F48 | TCU 2 T2 | 15A | Interruptor de rango del motor;
Bloque de conexión E/R (fusible: F34). |
| F49 | SENSOR 3 S3 | 10 A | Bloque de conexión E/R (RLY.7) |
| F50 | ECU 4 E4 | 15A | ECM/PCM |
| F51 | LIMPIAPARABRISAS | 25A | Relé del limpiaparabrisas |
| F52 | BOCINA | 15A | Relé de la bocina |
U-II 1,6 TCI
| Nº | Nombre | Amperaje [A] | Descripción |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Sensor de nivel de aceite;
Activador electrónico VGT; Válvula de refrigeración EGR; Válvula de regulación de presión de combustible; Sensor PM; Interruptor de luz de freno; Relé A/Con; Bloque de conexión E/R (RLY.2/5/11). |
| F38 | ECU 2 E2 | 10 A | – |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INYECTOR INYECTOR | 15A | – |
| F41 | SENSOR 1 S1 | 15A | Sonda lambda n.º 1/n.º 2 |
| F42 | BOBINA DE ENCENDIDO | 20A | Bobina de encendido n.º 1/n.º 2/n.º 3/n.º 4 |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | Calentador del filtro de combustible y sensor de advertencia del filtro de combustible;
Grupo de calentadores. |
| F47 | ABS 3 3 | 10 A | Módulo de control ABS/ESP;
Conector de control universal. |
| F48 | TCU 2 T2 | 15A | TCM;
Interruptor de rango de transmisión; Bloque de conexión E/R (fusible: F34). |
| F49 | SENSOR 3 S3 | 10 A | Sensor de flujo de aire;
Válvula de regulación de presión en la barra; Sensor de posición del árbol de levas; Válvula de presión de aceite; Bloque de conexión E/R (RLY.7). |
| F50 | ECU 4 E4 | 15A | – |
| F51 | LIMPIAPARABRISAS | 25A | Relé del limpiaparabrisas |
| F52 | BOCINA | 15A | Relé de la bocina |
Acerca del Hyundai i30 III PD (2016-2021)
El Hyundai i30 III PD, fabricado entre 2016 y 2021, es un popular automóvil compacto que se caracteriza por su diseño moderno y tecnologías avanzadas. Este modelo ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel con diferentes potencias, lo que permite a los conductores elegir según sus preferencias y necesidades. El Hyundai i30 III PD es conocido por su fiabilidad y confort, proporcionando suficiente espacio para pasajeros y equipaje. Gracias a sus avanzadas características de seguridad y sistemas de asistencia, este modelo es una opción ideal para quienes buscan un vehículo fiable y seguro.
Diagrama de la caja de fusibles del Hyundai i30 III PD
Esta página muestra el diagrama de la caja de fusibles para el modelo Hyundai i30 III PD, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el compartimento del motor y en el interior del vehículo, más comúnmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su disposición y funciones.
