BMW 3 G20 y G21 (2019-2023) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW Serie 3 (G20 y G21) 2019-2023, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW 3 G20 y G21 (2019-2023) – diagrama de la caja de fusibles
Año de fabricación: 2019, 2020, 2021, 2022, 2023.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el BMW 3 G20 y G21 son los fusibles F46 y F273 en la caja de fusibles del salpicadero.
Leyenda de la caja de fusibles
Las cajas de fusibles en el BMW 3G20 y G21 se encuentran en el compartimento de carga y en el habitáculo. Los números de los fusibles están asociados con el significado del fusible.
¡Al final de la publicación encontrarás la descripción de los símbolos!
Diagrama de la caja de fusibles G20/G21 1
| Número | Amperaje [A] |
|---|---|
| Número | Amperaje [A] |
| 200 | |
| 201 | |
| 202 | |
| 203 | 7,5 |
| 204 | 5 |
| 205 | |
| 206 | 5 |
| 207 | |
| 208 | 5 |
| 209 | 5 |
| 210 | 5 |
| 211 | |
| 212 | 15 |
| 213 | |
| 214 | 5 |
| 215 | 5 |
| 216 | 5 |
| 217 | 40 |
| 218 | 20 |
| 219 | |
| 220 | 30 |
| 221 | |
| 222 | |
| 223 | |
| 224 | |
| 225 | 30 |
| 226 | 40 |
| 227 | 30 |
| 228 | |
| 229 | |
| 230 | 30 |
| 231 | 30 |
| 232 | 40 |
| 233 | |
| 234 | |
| 235 | |
| 236 | |
| 237 | |
| 238 | |
| 239 | |
| 240 | 20 |
| 241 | |
| 242 | |
| 243 | |
| 244 | 5 |
| 245 | |
| 246 | |
| 247 | 10 |
| Número | Amperaje [A] |
|---|---|
| 248 | |
| 249 | |
| 250 | 5 |
| 251 | |
| 252 | 5 |
| 253 | |
| 254 | 5 |
| 255 | 5 |
| 256 | 7,5 |
| 257 | 5 |
| 258 | 5 |
| 259 | 15 |
| 260 | 5 |
| 261 | |
| 262 | 5 |
| 263 | |
| 264 | 10 |
| 265 | 30 |
| 266 | 20 |
| 267 | |
| 268 | 40 |
| 269 | 30 |
| 270 | |
| 271 | 30 |
| 272 | |
| 273 | 20 |
| 274 | |
| 275 | |
| 276 | |
| 277 | |
| 278 | 5 |
| 279 | |
| 280 | |
| 281 | 20 |
| 282 | |
| 283 | |
| 284 | 20 |
| 285 | |
| 286 | |
| 287 | |
| 288 | |
| 289 | 20 |
| 290 | |
| 291 | 30 |
| 292 | |
| 293 | |
| 294 | |
| 295 | |
| 296 | 20 |
Diagrama de la caja de fusibles G20/G21 2
| Número | Amperaje |
|---|---|
| Número | Amperaje |
| 101 | |
| 102 | 7,5 |
| 103 | |
| 104 | |
| 105 | |
| 106 | |
| 107 | 10 |
| 108 | 15 |
| 109 | |
| 110 | |
| 111 | |
| 112 | |
| 113 | 5 |
| 114 | |
| 115 |
| Número | Amperaje |
|---|---|
| 116 | |
| 117 | 30 |
| 118 | 5 |
| 119 | |
| 120 | |
| 121 | |
| 122 | |
| 123 | |
| 124 | |
| 125 | |
| 126 | |
| 127 | |
| 128 | |
| 129 | |
| 130 | |
| 131 |
Diagrama de la caja de fusibles G20/G21 3
| Número de fusible | Amperaje |
|---|---|
| 1 | 5 |
| 2 | 7,5 |
| 3 | 7,5 |
| 4 | 5 |
| 5 | 20 |
| 6 | 20 |

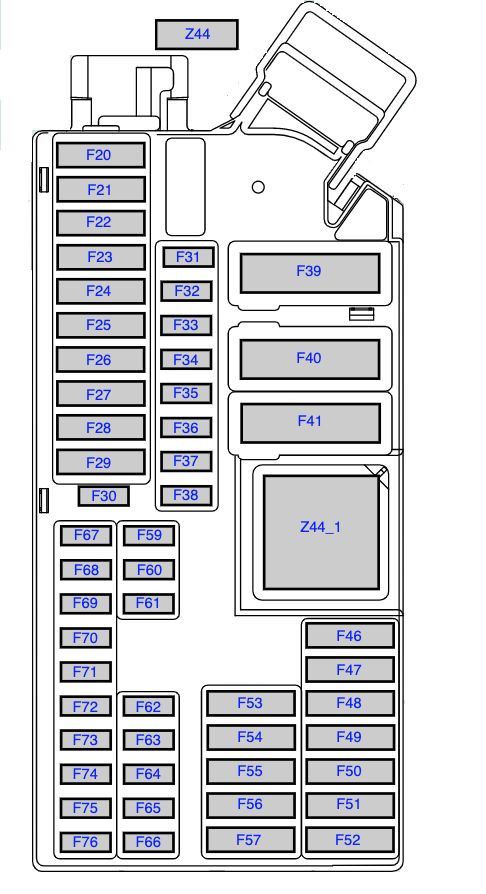

Diagrama de la caja de fusibles G20/G21 4
| Número de fusible | Amperaje |
|---|---|
| Número de fusible | Amperaje |
| 20 | 30 |
| 21 | 30 |
| 22 | 30 |
| 23 | 30 |
| 24 | 30 |
| 25 | 20 |
| 26 | 20 |
| 27 | |
| 28 | 40 |
| 29 | 20 |
| 30 | 5 |
| 31 | 15 |
| 32 | 5 |
| 33 | 5 |
| 34 | 5 |
| 35 | 5 |
| 36 | 5 |
| 37 | 5 |
| 38 | 5 |
| 39 | 60 |
| 40 | 40 |
| 41 | 50 |
| 46 | 20 |
| 47 | |
| 48 | 20 |
| Número de fusible | Amperaje |
|---|---|
| 49 | 10 |
| 50 | 30 |
| 51 | 30 |
| 52 | 20 |
| 53 | 30 |
| 54 | 20 |
| 55 | 30 |
| 56 | 30 |
| 57 | 10 |
| 59 | 5 |
| 60 | 4 |
| 61 | 5 |
| 62 | 5 |
| 63 | 5 |
| 64 | 5 |
| 65 | 5 |
| 66 | 5 |
| 67 | 5 |
| 68 | 5 |
| 69 | 5 |
| 70 | 5 |
| 71 | 5 |
| 72 | 7,5 |
| 73 | 5 |
| 74 | 10 |
| 75 | 10 |
| 76 | 5 |
Significado de los símbolos de los fusibles de BMW
La lista se actualizará regularmente. Si tienes sugerencias, ¡deja un comentario o envía un correo electrónico!
| Número | Símbolo | Descripción |
| 1 |  |
ABS (sistema de prevención de bloqueo de ruedas durante el frenado), DSC (control dinámico de estabilidad) |
| 2 |  |
Módulo de control de la función de la columna de dirección |
| 3 |  |
Módulo de remolque, enganche de remolque |
| 4 |  |
Pantalla Head-Up (HUD) |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espejos eléctricos |
| 7 |  |
Suspensión neumática |
| 8 |  |
Transmisión; DSC – control dinámico de estabilidad;
SMG – transmisión manual secuencial. |
| 9 |  |
Faros principales; Sensor de lluvia;
Sensor de luz; Control electrónico de la altura de la dirección. |
| 10 |  |
Módulo de luces |
| 11 |  |
Cambiador de CD; Módulo Can Gateway. |
| 12 |  |
Alarma |
| 13 |   |
Sensores de estacionamiento / Home link (abrepuertas de garaje) |
| 14 |  |
Ventilador eléctrico |
| 15 |  |
Bocina |
| 16 |  |
Módulo de puerta; Cierre automático silencioso. |
| 17 |  |
Elevalunas eléctricos |
| 18 |  |
Asientos calefactables |
| 19 |  |
Ajuste de asientos |
| 20 |  |
Cinturones de seguridad |
| 21 |  |
OBD |
| 22 |  |
Calefacción;Calefacción autónoma.
Calefacción del parabrisas. |
| 23 |  |
Control de crucero |
| 24 |  |
Relé del limpiaparabrisas trasero |
| 25 |  |
Desempañador de la luneta trasera (calefacción de la luneta trasera) |
| 26 |  |
Calentador de líquido limpiaparabrisas |
| 27 |  |
Ventilador |
| 28 |  |
Luces interiores |
| 29 |  |
Salpicadero; Odómetro |
| 30 |   |
Sistema de aire acondicionado |
| 31 | DDE | Electrónica Digital Diesel (DDE) |
| 32 |  |
Relé de la bomba de combustible; Control de la bomba de combustible. |
| 33 |  |
DME – Electrónica Digital del Motor; Módulo de alimentación integrado – IVM. |
| 34 |  |
BDC (Controlador de la carrocería) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Radio (?). |
| 36 |  |
Control de presión de neumáticos RDV |
| 37 |  |
Lavado delantero |
| 38 |  |
Sistema de lavado de faros |
| 39 |  |
Techo abierto; Ventana panorámica;
Módulo superior del descapotable. |
| 40 |  |
Teléfono |
| 41 |  |
Módulo superior del descapotable; Relé del descapotable. |
| 42 |  |
Encendedor de cigarrillos delantero y trasero; Toma de 12V;
Toma de carga del compartimento (12V). |
| 43 |  |
Freno de estacionamiento |
| 44 |  |
Bloqueo del capó (portón trasero); Cierre automático del portón trasero. |
| 45 |  |
Parasoles eléctricos traseros (para BMW F60 M5) |
| 46 |  |
Conducción dinámica |
| 47 |  |
Tracción a las cuatro ruedas |
| 48 |  |
Sistema START-STOP |
| 49 |  |
Asistente de dirección |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de audio |
| 52 |  |
Espejo retrovisor electrocromático |
| 53 |  |
Relé del compresor de la suspensión neumática |
Acerca del BMW 3 G20 y G21 (2019-2023)
Los BMW 3 G20 y G21, fabricados desde 2019 hasta 2023, representan la última generación de la popular Serie 3. Estos modelos son conocidos por su diseño elegante, tecnología avanzada y excepcionales características de conducción. El BMW 3 G20 es un sedán, mientras que el G21 es la variante familiar más práctica. Ambos modelos ofrecen una amplia gama de opciones de motor, incluyendo motores de gasolina, diésel e híbridos, que proporcionan diferentes niveles de rendimiento y eficiencia. El interior está equipado con las últimas tecnologías, incluyendo una cabina digital y un avanzado sistema de infoentretenimiento, lo que garantiza una experiencia de conducción cómoda y moderna.
Diagrama de la caja de fusibles del BMW 3 G20 y G21
Esta página muestra el diagrama de la caja de fusibles para los modelos BMW 3 G20 y G21, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. La caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero o en el maletero. Nuestros diagramas muestran en detalle los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante disponer de información precisa sobre su configuración.
