Hyundai i10 (2007-2013) – diagrama de la caja de fusibles

Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Caja de fusibles en la cabina

Diagrama de la caja de fusibles (-2010).

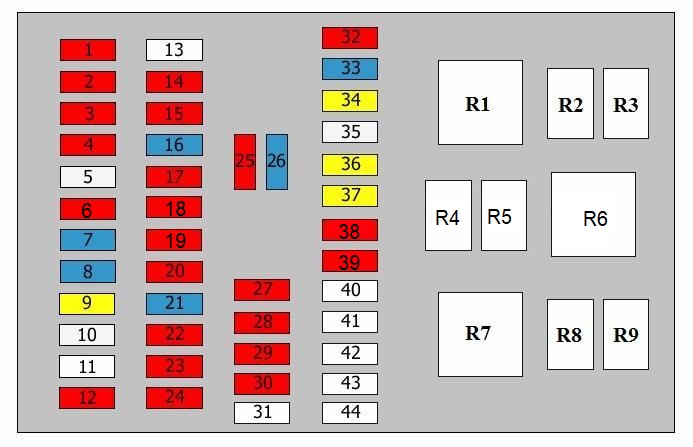

Diagrama detallado de la caja de fusibles del Hyundai i10 (2007-2010).

Nº Amperios [A] Descripción
Nº Amperios [A] Descripción
1 10 A Unidad de control del sistema de luces diurnas
2 10 A Luneta trasera térmica;

Relé de elevalunas eléctrico;

Interruptor de luces;

Interruptores de la unidad de control de la carrocería

Calentador PTC, relé 1;

Calentador PTC, relé 2;
Calentador PTC, relé 3;

Unidad de control SRS;

PTC;

Relé del ventilador;

Interruptor del ventilador.
3 10 A Panel de instrumentos;

Luces.
4 10 A Luces
5 25A Interruptor multifunción;

Motor del limpiaparabrisas trasero;

Motor del techo solar.
6 10 A Relé de la luz antiniebla trasera;

Interruptor de la luz antiniebla trasera.
7 15A Interruptor de asiento calefactable
8 15A Interruptor multifunción;

Motor del limpiaparabrisas trasero;

Motor del techo solar.
9 20A Relé de cierre de puertas;

Relé de desbloqueo de puertas;

Controlador de la carrocería;

Actuador de cierre de puerta, delantero izquierdo.
10 25A Relé de la luneta trasera térmica;

Luneta trasera térmica.
11 25A No utilizado
12 10 A Relé de arranque;

Relé del sistema de alerta de seguridad.
13 25A No utilizado
14 10 A Unidad de control ABS/ESP;

Conector de control multifunción;

Interruptor del programa electrónico de estabilidad (ESP).
15 10 A Interruptor de señal de advertencia
16 15A Sensor de velocidad del vehículo;

Medidor de flujo de aire;

Bobina de encendido;

Unidad de control del motor (PCM);

Unidad de control del motor;

Generador de impulsos;

Advertencia de filtro de combustible;

Relé del calentador de combustible.
17 10 A Interruptor de la luz trasera;

ATM;

Interruptor de rango de transmisión;

Generador de impulsos
18 10 A Panel de instrumentos
19 10 A Unidad de control SRS
20 10 A Panel de instrumentos;

Unidad de control de la carrocería;

Unidad de control del generador;

EPS.
21 15A Encendedor
22 10 A Reloj;

Audio;

Espejo exterior plegable/extensible.
23 10 A Interruptor del aire acondicionado
24 10 A Unidad de control del motor;

Unidad de control del sistema de transmisión (PCM);

Interruptor de la luneta trasera térmica.
25 10 A Unidad de control SRS;

Iluminación interior;

Panel de instrumentos;

Control del calentador PTC;

Interruptor de las luces antiniebla traseras;

Reloj;

Puerta abierta;

Iluminación del maletero;

Consola superior.
26 15A Audio
Nº Amperios [A] Descripción
27 10 A Interruptor de la luz de freno
28 10 A Interruptor de luces de emergencia;

Relé de luces de advertencia.
29 10 A Bocina;

Relé de la bocina.
30 10 A Relé de las luces antiniebla delanteras;

Interruptor de las luces antiniebla delanteras;

Luces antiniebla delanteras.
31 25A No se utiliza
32 10 A Fusible de repuesto
33 15A Fusible de repuesto
34 20A Fusible de repuesto
35 25A Fusible de repuesto
36 20A Elevalunas eléctricos, interruptor principal
37 20A Elevalunas eléctricos, interruptor principal;

Elevalunas eléctricos para pasajeros.
38 10 A Luz trasera izquierda;

Control del sistema de luces diurnas;

Iluminación de la matrícula.
39 10 A Luces traseras;

Iluminación.
40 diodo
41 diodo
42 diodo
43 diodo
44 diodo
R1 Relé de elevalunas eléctrico
R2 Relé de la bocina
R3 Relé de las luces antiniebla delanteras
R4 No se utiliza
R5 Relé de la luz trasera
R6 Unidad de intermitentes
R7 Relé del ventilador
R8 Relé de la calefacción trasera
R9 Relé de la luz antiniebla trasera



Diagrama de la caja de fusibles (2011-).

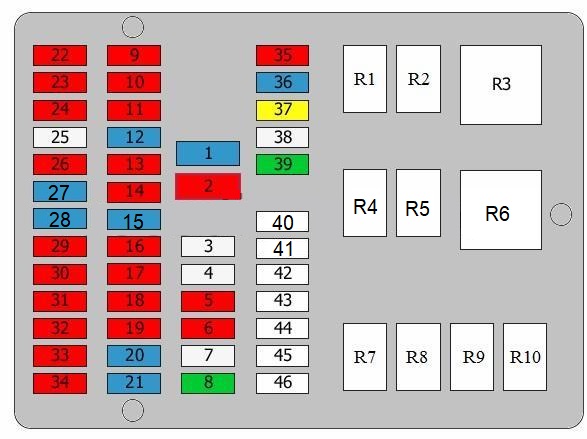

Esquema de la caja de fusibles del Hyundai i10 (2011 en adelante).

Nº Amperios [A] Descripción
Nº Amperios [A] Descripción
1 15A Convertidor de audio DC-DC
2 10 A Controlador de la carrocería (BCM);

Puerta abierta;

Conector de diagnóstico;

Iluminación del maletero;

Iluminación interior;

Interruptor de luces antiniebla;

Controlador de calefacción;

Reloj digital;

Panel de instrumentos.
3 25A Elevalunas eléctricos, interruptor principal;

Elevalunas eléctricos del lado del pasajero;

Interruptor, elevalunas eléctricos traseros izquierdos.
4 25A Elevalunas eléctricos, interruptor principal;

Elevalunas eléctricos del pasajero;

Interruptor, elevalunas eléctricos traseros derechos.
5 10 A Faro izquierdo;

Sistema de luces diurnas;

Iluminación de la matrícula;

Luz trasera combinada izquierda.
6 10 A Faro derecho;

Iluminación de la matrícula;

Luz trasera combinada derecha;

Interruptor de luces de emergencia;

Reóstato;

Panel de instrumentos;

Interruptor de luces antiniebla traseras;

Sistema de luces diurnas;

Interruptor del ventilador;

Unidad de control de calefacción;

Interruptor de ajuste de faros;

Audio;

Elevalunas eléctricos, interruptor principal;

Luces antiniebla delanteras;

Reloj digital;

Interruptor de la luneta trasera térmica;

Interruptor inteligente Stop & Go (ISG);

Transmisión automática;

Interruptor de asiento calefactable del pasajero delantero
Diodo;

Interruptor de asiento calefactable del conductor;

Interruptor de luces antiniebla traseras;

Zumbador;

Relé de la luneta trasera térmica.
7 25A Motor del techo solar;

Actuador de cierre de puerta del conductor;

Unidad de control de la carrocería (BCM);

Caja de fusibles del relé del módulo de circuito integrado (ICM) en la cabina, relés R1, R2.
8 30A Relé de la luneta trasera térmica
9 10 A Controlador del motor;

Indicador de avería;

Motor del limpiaparabrisas delantero.
10 10 A Interruptor del pedal de freno;

Interruptor ESP;

EPS;

ABS;

Conector de diagnóstico.
11 10 A Interruptor de luces de emergencia
12 15A Unidad de control del motor;

Convertidor DC-DC;

Sensor de velocidad del vehículo;

Bobina de encendido;

Condensador;

Generador de impulsos;

Interruptor de rango de transmisión.
13 10 A Sensor de estacionamiento trasero;

Interruptor de luces de marcha atrás.
14 10 A Panel de instrumentos
15 15A Sistema de retención suplementario (SRS)
16 10 A Panel de instrumentos;

Controlador de calefacción;

Controlador de la carrocería (BCM);

Cinturones de seguridad.
17 10 A Unidad de control EPS
18 10 A Audio;

Convertidor DC-DC;

Reloj digital.
19 10 A Tomas de accesorios delanteras y traseras
20 15A Encendedor
21 15A Unidad de control del motor;

Relé de arranque;

Interruptor de rango del puente del motor;

Caja de fusibles del relé del módulo de circuito integrado (ICM) en la cabina, relé R4.
22 10 A Panel de instrumentos;

Caja de fusibles y relés en el compartimento del motor, relés R3, R4.
23 10 A Sistema de luces diurnas
24 10 A Faros;

Interruptor de ajuste de faros;

Controlador de la carrocería (BCM);

Controlador de calefacción;

Interruptor de aire acondicionado doble y de alta presión;

Relé de la luneta trasera térmica
Diodo;

Interruptores de elevalunas eléctricos;

Caja de fusibles y relés en el compartimento del motor, relé R8.
25 25A Motor del limpiaparabrisas delantero;

Interruptor multifunción.
26 10 A Relé de la luz antiniebla trasera
27 15A Interruptor de asientos delanteros calefactables
Leggere  Hyundai ix35 (Hyundai Tucson 2) – Caja de fusibles
Nº Amperios [A] Descripción
28 15A Motor del limpiaparabrisas trasero;

Motor del techo solar;

Interruptor multifunción.
29 10 A Interruptor del pedal de freno;

Relé del pedal de freno.
30 10 A Interruptor de luces de emergencia;

Caja de fusibles del relé del módulo de circuito integrado (ICM) en la cabina, relé R5.
31 10 A Relé de señal acústica;

Caja de fusibles del relé del módulo de circuito integrado (ICM) en la cabina, relé R4.
32 10 A Relé de luces antiniebla delanteras
33 10 A Interruptor de calefacción de la luneta trasera;

Controlador del calentador;

Controlador del motor;

Controladores de espejos eléctricos.
34 10 A Interruptor de rango del puente del motor;

Panel de instrumentos;

Controlador del motor;

Luz(es) trasera(s) combinada(s);

Interruptor de luces de marcha atrás.
35 15A Fusible de repuesto
36 20A Fusible de repuesto
37 25A Fusible de repuesto
38 30A Fusible de repuesto
39 fusible de repuesto
40 fusible de repuesto
41 fusible de repuesto
42 fusible de repuesto
43 fusible de repuesto
44 fusible de repuesto
45 fusible de repuesto
46 fusible de repuesto
R1 Relé de control de asiento calefactable del conductor
R2 Relé de elevalunas eléctrico
R3 Relé del pedal de freno
R4 Relé de la bocina
R5 Relé de luces antiniebla delanteras
R6 Relé de intermitentes
R7 Relé de control de asiento calefactable del pasajero
R8 Relé de luz trasera
R9 Relé de luneta trasera térmica



Caja de fusibles del módulo de relé de circuito integrado (ICM) en la cabina (2011-).

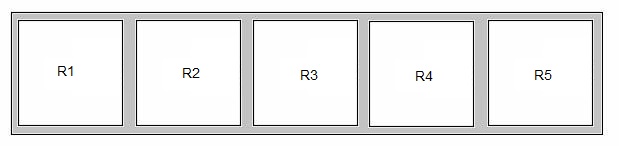

Caja de fusibles del módulo de relé ICM en la cabina del Hyundai i10 (2011-).

Relé R1 – Relé de cierre centralizado
Relé R2 – Relé de desbloqueo de puertas
Relé R3 – Relé de señal acústica
Relé R4 – Relé de alarma
Relé R5 – Relé de luces de emergencia

Leggere  Hyundai Tucson 3 (TL) (2015-2021) – caja de fusibles



Caja de fusibles en el compartimento del motor.



Diagrama de la caja de fusibles (-2010).

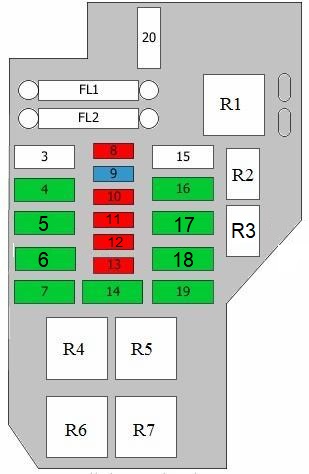

Diagrama de fusibles del compartimento del motor del Hyundai i10 (hasta 2010).



Nº Amperios [A] Descripción
Nº Amperios [A] Descripción
FL1 80A Unidad de control EPS
FL2 100A Generador
(también se utiliza 125A)
3 50A Luneta térmica;

Bloqueo de puertas;

Techo solar;

Sistema de advertencia de peligro;

Bocina;

Luces antiniebla delanteras;

Interruptor de luces antiniebla delanteras.
4 30A Relé de elevalunas eléctrico
5 40A Unidad de control ABS/ESP;

Conector de control universal.
6 40A Unidad de control ABS/ESP;

Conector de control universal.
7 30A Relé del ventilador
8 10 A Unidad de control del motor;

Unidad de control del sistema de transmisión (PCM).
9 15A Relé del ventilador de refrigeración 1;

Relé del ventilador de refrigeración 2;

Turbina de geometría variable (VGT);

Relé del aire acondicionado;

Unidad de control del motor;

Unidad de control del sistema de transmisión (PCM);

Actuador de velocidad mínima;

Turbina de geometría variable (VGT);

EGR;

Relé de bujías incandescentes;

Calentador PTC, relé 1;

Electroimán de control de rotación;

Sensor de posición del árbol de levas;

Unidad de control del inmovilizador;

Inyectores (cilindro 1 – 4).
10 10 A Controlador del sistema de transmisión (PCM);

Válvula de control de sobrealimentación;

Sensor de posición del cigüeñal;

Sensor de oxígeno después del catalizador;

Sensor de oxígeno antes del catalizador;

Sensor de posición del árbol de levas;

Controlador del inmovilizador;

Interruptor de luz;

Sensor de oxígeno.
11 20A Unidad de control del motor
12 20A Relé de la bomba de combustible;

Control de la bomba de combustible;

Receptor de combustible;

Bomba de combustible.
13 10 A Relé del aire acondicionado;

Compresor del aire acondicionado.
Nº Amperios [A] Descripción
14 30A Relé del calentador del filtro de combustible
15 50A Interruptor de encendido;

Relé de arranque.
16 30A Llave de encendido
17 30A Relé de luces traseras;

Constructor de potencia;

Aire acondicionado.
18 30A Relé principal;

Unidad de control del motor;

Unidad de control del sistema de transmisión (PCM);

Relé de la bomba de combustible.
19 30A Relé del ventilador de refrigeración 1;

Relé del ventilador de refrigeración 2
20 Fusibles reemplazables
R1 Relé principal
R2 Relé de la bomba de combustible;

Relé de la bomba de combustible adicional.
R3 Relé del calentador del filtro de combustible
R4 Relé de arranque
R5 Relé del aire acondicionado
R6 Relé del ventilador de refrigeración 1
R7 Relé del ventilador de refrigeración 2

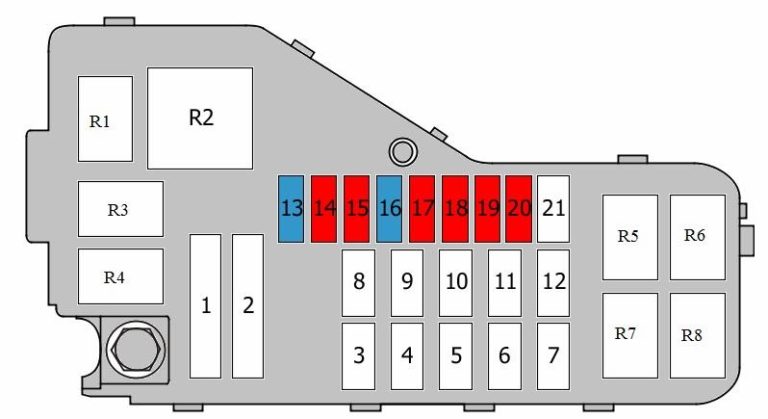

Diagrama de la caja de fusibles (2011-) (compartimento del motor).

Diagrama de la caja de fusibles del motor del Hyundai i10 (2011 en adelante).





Nº Amperios [A] Descripción
Nº Amperios [A] Descripción
1 80A Unidad de control EPS
2 100A Alternador
3 50A Caja de fusibles y relés en la cabina, fusibles 7, 8
4 40A Caja de fusibles y relés en la cabina, relé R2
5 40A Conector de diagnóstico ABS, ESP
6 40A ABS;

EPS.
7 40A Relé del ventilador
8 50A Llave de encendido
9 40A Llave de encendido
10 50A Caja de fusibles y relés en el compartimento del motor, fusible 18;

Caja de fusibles y relés en el compartimento del motor, relé R7;

Caja de fusibles y relés en la cabina, fusibles 1, 2, 29 – 32.
11 30A Caja de fusibles y relés en el compartimento del motor, fusible 15;

Caja de fusibles y relés en el compartimento del motor, relé R2.
12 40A Caja de fusibles y relés en el compartimento del motor, relé R6
13 15A Caja de fusibles y relés en el compartimento del motor, relé R1
14 10 A Regulador de calefacción;

Interruptor del aire acondicionado.
Leggere  Hyundai Santa Fe SM (2000-2006) – caja de fusibles
Nº Amperios [A] Descripción
15 10 A Unidad de control del motor
16 15A Caja de fusibles y relés en el compartimento del motor, relés R1, R6;

Inyectores de combustible;

Motor paso a paso de velocidad mínima;

Controlador del motor;

Caja de fusibles y relés en el compartimento del motor, relés R1, R6;

Electroimán de control del árbol de levas;

Electroimán de control de salida del árbol de levas;

Motor de control de velocidad mínima;

Inyectores de combustible;

Electroválvula de purga del depósito.
17 10 A Controlador del motor;

Unidad de control del inmovilizador;

Sensor de oxígeno antes del catalizador;

Sonda lambda después del catalizador;

Electroimán de purga de los absorbedores;

Sensor Hall / MRE en el árbol de levas;

Sensor Hall / MRE en el cigüeñal;

Controlador del motor;

Sensor Hall / MRE en la entrada del árbol de levas;

Sensor Hall / MRE en las válvulas de salida del árbol de levas;

Controlador del inmovilizador;

Sonda lambda antes del catalizador;

Sonda lambda después del catalizador.
18 10 A Caja de fusibles y relés en el compartimento del motor, relé R5
19 10 A Faros izquierdos
20 10 A Faros derechos
21 30A Caja de fusibles y relés en el compartimento del motor, fusibles 13, 15, 20
R1 Relé de la bomba de combustible
R2 Relé principal
R3 Relé de luces de cruce
R4 Relé de luces de carretera
R5 Relé del aire acondicionado
R6 Relé del ventilador
R7 Relé de arranque
R8 Relé del ventilador del radiador



Caja de fusibles en el compartimento del motor.

Ubicación de la caja de fusibles principal en el compartimento del motor del Hyundai i10.

Relé R1 – Relé de luces de emergencia
Relé R2 – Relé de desbloqueo de puertas
Relé R3 – Relé de cierre de puertas
Relé R4 – Relé del sistema de alarma
Relé R5 – Relé de señal acústica

Acerca del Hyundai i10 (2007-2013)

El Hyundai i10, fabricado entre 2007 y 2013, es un vehículo urbano compacto que se caracteriza por su practicidad y eficiencia. Este modelo es popular por su fiabilidad y facilidad de manejo, lo que lo hace ideal para el entorno urbano. El Hyundai i10 estaba disponible con varias motorizaciones, incluyendo motores de gasolina de 1.1 y 1.2 litros, que proporcionan suficiente potencia para la conducción diaria. El interior del vehículo está diseñado para ofrecer comodidad y suficiente espacio para los pasajeros y el equipaje, lo que lo convierte en una opción práctica tanto para individuos como para familias.

Diagrama de la caja de fusibles del Hyundai i10

Esta página muestra el diagrama de la caja de fusibles del Hyundai i10, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y otra puede estar en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y función.

Post correlati:

  1. Hyundai Venue I (2019-2021) – caja de fusibles
  2. Hyundai ix35 (2014-2016) – caja de fusibles
  3. Hyundai Accent (2018-2019) – caja de fusibles
  4. Hyundai Santa Fe CM (2006-2012) – caja de fusibles
  5. Hyundai Tucson 1 (ix35) – caja de fusibles
  6. Hyundai Tucson 3 (TL) (2015-2021) – caja de fusibles
  7. Hyundai Kona EV (2019-…) – caja de fusibles
  8. Hyundai Sonata VII LF (2014-2020) – caja de fusibles
Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
