Hyundai Elantra VI (2015-2020) – caja de fusibles
Hyundai Elantra VI – diagrama de la caja de fusibles
Año de fabricación: 2015, 2016, 2017, 2018, 2019, 2020
Los fusibles de la toma del encendedor de cigarrillos (tomas de corriente, incluido USB) en el Hyundai Elantra VI son el fusible POWER OUTLET en el compartimento del motor.

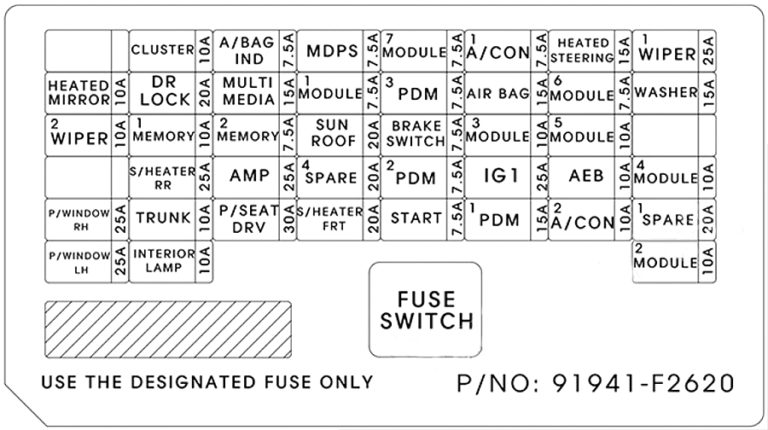

Caja de fusibles en el habitáculo
Se encuentra debajo del salpicadero en el lado del conductor.
Descripción
| ESPEJO CALEFACTADO | 10A Espejo exterior del lado del conductor y del pasajero;
Módulo de control del aire acondicionado. |
| LIMPIAPARABRISAS 2 | 10A PCM;
BCM. |
| VENTANA P/DX | 25A Relé de control de ventana derecha |
| VENTANA P/SX | 25A Relé de control de ventana eléctrica izquierda;
Módulo de seguridad eléctrica de control de ventana del lado del conductor. |
| CONSOLA | 10A Intermitentes |
| BLOQUEO DE PUERTA DR | 20A Relé de bloqueo y desbloqueo de puertas;
Bloqueo de conexiones inversas (relé de desbloqueo de dos vueltas). |
| MEMORIA 1 | 10A Módulo de puerta del conductor/pasajero;
Módulo IMS del conductor; Módulo de control del aire acondicionado; Juego de intermitentes; Espejo retrovisor electrocromático; BCM; Conector de interfaz de datos. |
| CALEFACCIÓN TRASERA | 15A Módulo de control de calefacción del asiento trasero |
| MALETERO | Relé del maletero 10A |
| LUZ INTERIOR | 10A Iluminación interior;
Luz de cortesía delantera izquierda y derecha; Luz de techo de la consola; Llave de encendido ILL. & Interruptor de advertencia de puerta; Iluminación del maletero. |
| INDICADOR DE AIRBAG | 7.5A Juego de intermitentes;
Unidad de control del aire acondicionado. |
| MULTIMEDIA | 15A Reproductor de CD;
Audio; Dispositivo de audio/video y navegación. |
| MEMORIA 2 | Memoria 7,5A |
| AMPLIFICADOR | Amplificador 25A |
| ASIENTO DEL CONDUCTOR | 30A Interruptor manual del asiento del conductor;
Módulo IMS del conductor. |
| MDPS | Unidad MDPS 7,5 A |
| MÓDULO 1 | 7,5A Cierre centralizado;
Manilla exterior inteligente para conductor y pasajero; Módulo de puerta del conductor y del pasajero. |
| TECHO SOLAR | 20A Techo solar |
| REPUESTO 1 | Reserva 10A |
| CALEFACCIÓN DELANTERA | 20A Módulo de control de calefacción del asiento delantero |
| MÓDULO 7 | 7,5A Módulo de control de calefacción del asiento delantero;
Módulo de control de calefacción del asiento trasero, motor del techo solar. |
| PDM 3 | 7,5A Módulo de control de llave inteligente;
Módulo inmovilizador. |
| INTERRUPTOR DE FRENO | 7,5 A Interruptor de luces de freno;
Módulo de control de llave inteligente. |
| PDM 2 | 7,5A Módulo de control de llave inteligente;
Módulo inmovilizador. |
| ARRANQUE | 7,5 A Llave inteligente
Interruptor de encendido Interruptor de rango de transmisión |
| A / CON 1 | 7,5 A Ionizador;
Módulo de control del aire acondicionado; Caja de fusibles E/R (relé de aire acondicionado, relé de ventilador). |
| AIRBAG | 15A Módulo de control SRS;
Sensor de detección de pasajeros. |
| MÓDULO 3 | 10A Interruptor de luces de freno;
BCM; Interruptor de modo deportivo; Módulo de puerta del conductor y del pasajero. |
| IG1 | 25A Bloque PCB (fusibles: ABS3, ECU5, TCU2) |
| PDM 1 | 15A Módulo de control de llave inteligente |
| VOLANTE CALEFACTADO | 15A Volante calefactado |
| MÓDULO 6 | Módulo de control de llave inteligente 7,5 A BCM |
| MÓDULO 5 | 10A Interruptor de airbag;
Espejo electrocromático; Intermitente de palanca de transmisión automática; Unidad principal del sistema A/V y navegación; Sistema de audio; Módulo de control del aire acondicionado; Interruptor de consola, izquierda/derecha; Faros delanteros izquierda y derecha; Módulo de control de calefacción del asiento delantero; Módulo de control de calefacción del asiento trasero; Módulo IMS del conductor. |
| AEB | 10A Módulo AEB |
| A / CON 2 | 10A Caja de fusibles E / R (relé del ventilador);
Motor del ventilador; Resistencia del ventilador; Módulo de control del aire acondicionado. |
| LIMPIAPARABRISAS 1 | 25A Motor del limpiaparabrisas;
Unidad PCB (relé del limpiaparabrisas delantero (inferior)). |
| LAVADO | Interruptor multifunción 15A |
| MÓDULO 4 | 10A Bloque DBL;
Advertencia de salida de carril; Zumbador de asistencia de estacionamiento; BCM; Radar de detección de punto ciego izquierda y derecha. |
| REPUESTO 2 | Reserva 10A |
| MÓDULO 2 | 10A Caja de fusibles E/R (relé de toma de corriente);
Toma de carga USB; Módulo de control de llave inteligente; BCM; Audio; Unidad principal A/V y navegación; Reproductor de CD; Interruptor de espejos exteriores eléctricos; Amplificador. |
Caja de fusibles en el compartimento del motor
Se encuentra en el lado derecho debajo del capó, junto a la batería.
Descripción
| PRINCIPAL | 180A Fusible: ABS1, ABS2, BOCINA DE ALARMA, FUENTE DE ALIMENTACIÓN |
| MDPS | Unidad MDPS 80A |
| B+ 5 | Juego de PCB 60A (fusibles: ECU3, ECU4, BOCINA, BOMBA DE COMBUSTIBLE, RELÉ DE CONTROL DEL MOTOR) |
| B+ 2 | Caja de fusibles inteligente 60A (fusibles: CALEFACCIÓN DELANTERA, ARISU) |
| B+ 3 | 60A Caja de fusibles inteligente (fusibles: ARISU, IPS) |
| B+ 4 | 50A Caja de fusibles inteligente (fusible: CALEFACCIÓN DELANTERA, VENTANA P/SX, VENTANA P/DX, BAU, TECHO SOLAR, AMPLIFICADOR, ASIENTO DEL CONDUCTOR) |
| VENTILADOR DE REFRIGERACIÓN 1 | Ventilador de refrigeración 60A |
| CALEFACCIÓN TRASERA | 50A Relé de calefacción trasera |
| VENTILADOR | Relé del ventilador 40A |
| IG1 | 40A Interruptor de encendido;
Caja de fusibles E/R (relé PDM n.º 2, n.º 3 (ACC/IG1)) |
| IG2 | 40A Interruptor de encendido, caja de fusibles E/R (relé PDM n.º 4 (IG2), relé de ARRANQUE) |
| LUZ DE MARCHA ATRÁS | 10A Espejo electrocromático;
Luz combinada trasera (IN), izquierda/derecha; Caja de fusibles inteligente (módulo de control IPS) |
| FUENTE DE ALIMENTACIÓN 3 | Encendedor de cigarrillos 20A |
| FUENTE DE ALIMENTACIÓN 2 | Toma de corriente delantera 20A |
| FARO ALTO | 10A Faros delanteros |
| TCU 1 | 15A Reserva |
| BOMBA DE VACÍO 1 | 20A Bomba de combustible |
| AIRE ACONDICIONADO | 10A Relé de aire acondicionado |
| VENTILADOR DE REFRIGERACIÓN 2 | 40A Relé del ventilador de refrigeración 1/2 |
| B+ 1 | 40A Caja de fusibles inteligente (interruptor de circuito de pérdida, fusible: INTERRUPTOR DE FRENO, MÓDULO 1, BLOQUEO DEL MOTOR, PDM 1, PDM 2) |
| DCT1 | 40A No utilizado |
| DCT2 | 40A No utilizado |
| BOCINA DE ALARMA | 10A Relé de bocina de alarma |
| BOMBA DE COMBUSTIBLE | 15A Bomba de combustible |
| ABS 1 | Módulo 40A ESC, conector de control universal |
| ABS 2 | Módulo 30A ESC, conector de control universal |
| TOMA DE CORRIENTE 1 | Relé de toma de corriente 40A |
| ECU 5 | 10АPCM |
| BOMBA DE VACÍO | 15A Bomba de vacío |
| REPUESTO | Reserva 20A |
| ABS 3 | Módulo 10A ESC, conector de control universal |
| TCU 2 | Interruptor de rango de transmisión 15A, caja de conexiones de marcha atrás / marcha atrás (fusible: LUZ DE MARCHA ATRÁS) |
| ECU 4 | 15АPCM |
| ECU 3 | 15АPCM |
| BOMBA DE COMBUSTIBLE | 20A Relé de la bomba de combustible |
| SENSOR 2 | 10A Válvula de cierre del depósito;
Válvula solenoide de control de ventilación; Válvula solenoide de entrada variable; Caja de conexiones E/R (relé del ventilador de refrigeración 1/2). |
| ECU2 | Reserva 10A |
| ECU1 | 20 АPCM |
| INYECCIÓN | Inyector 15A # 1 / # 2 / # 3 / # 4 |
| SENSOR 1 | Sensor de oxígeno 15A (ARRIBA / ABAJO) |
| BOBINA DE ENCENDIDO | 20A Bobina de encendido # 1 / # 2 / # 3 / # 4 |
| SENSOR 3 | 10А Válvula de control de flujo de aceite n.º 1/n.º 2/n.º 3;
Sensor de temperatura electrónico; Relé de la bomba de combustible. |
| BOCINA | Relé de bocina 20A |
