Hyundai i20 (2008-2014) – caja de fusibles
Hyundai i20 (2008-2014) – diagrama de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Caja de fusibles en el habitáculo

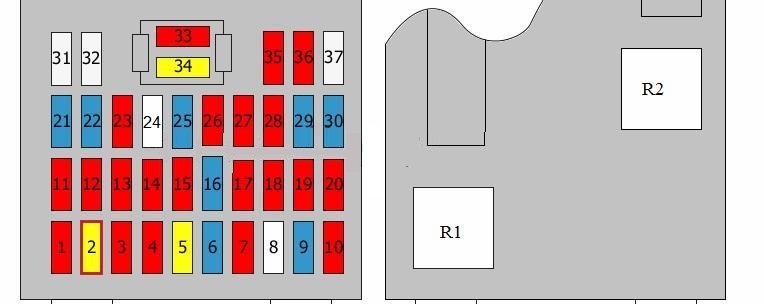

Diagrama de la caja de fusibles
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| N.º | Amperaje [A] | Descripción |
| 1 | 10 A | Unidad de control del motor o no utilizada;
Caja de fusibles y relés en el compartimento del motor, relés R7, R8. |
| 2 | 20A | Unidad de control del techo solar |
| 3 | 10 A | Cristal exterior plegable/extensible |
| 4 | 10 A | Relé de las luces antiniebla delanteras |
| 5 | 20A | Relé de desbloqueo del portón trasero;
Relé de cierre de puertas; Relé de bloqueo. |
| 6 | 15A | Relé del sistema de advertencia de seguridad |
| 7 | 10 A | Relé de la luz antiniebla trasera |
| 8 | 25A | No utilizado |
| 9 | 15A | Encendedor de cigarrillos |
| 10 | 10 A | Espejos eléctricos;
Audio; Ordenador de a bordo. |
| 11 | 10 A | Faro derecho;
Luces traseras integradas; Iluminación. |
| 12 | 10 A | Relé del sistema de luces diurnas;
Iluminación de la matrícula; Luz trasera izquierda integrada; Faro izquierdo. |
| 13 | 10 A | Interruptor de advertencia de peligro |
| 14 | 10 A | Panel de instrumentos |
| 15 | 10 A | Interruptor de rango de la transmisión;
Interruptor de la luz trasera. |
| 16 | 15A | Bobinas de encendido 1-4;
Condensador. |
| 17 | 10 A | Unidad de control ESP;
Interruptor del programa electrónico de estabilidad (ESP); Sensor de ángulo de dirección; Unidad de control ABS; Sensor de ángulo de inclinación; Caja de fusibles y relés en el compartimento del motor, conector de diagnóstico. |
| 18 | 10 A | Unidad de control del generador EPS;
Unidad de control de monitoreo de presión de neumáticos. |
| 19 | 10 A | Interruptor principal de sobrecarga;
Generador de impulsos; Sensor de velocidad del vehículo. |
| 20 | 10 A | Ordenador de a bordo;
Panel de instrumentos; Unidad de control de la carrocería (BCM). |
| 21 | 15A | Elevalunas eléctrico del conductor |
| 22 | 15A | Interruptor de luces de emergencia;
Relé de luces de advertencia. |
| 23 | 10 A | Interruptor del cinturón de seguridad;
Unidad de control SRS. |
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| 24 | 25A | No utilizado |
| 25 | 15A | Interruptor de luces de freno;
Conector del bus de datos; Relé de alimentación de la ventana. |
| 26 | 10 A | Advertencia de filtro de combustible;
Caudalímetro de masa de aire; Unidad de control del motor; Unidad de control del sistema de propulsión (PCM). |
| 27 | 10 A | Interruptor de ajuste de faros;
Sensor de temperatura interior del coche; Controlador de la carrocería (BCM); Controlador de aire acondicionado; Controlador del techo solar; Faros; Caja de fusibles y relés en el compartimento del motor, relés R2, R3, R5; Caja de fusibles y relés n.º 1 en el compartimento del motor, relés R2, R3. |
| 28 | 10 A | Faro derecho;
Panel de instrumentos. |
| 29 | 15A | Motor del limpiaparabrisas trasero;
Interruptor multifunción. |
| 30 | 15A | Interruptor de asientos delanteros calefactables |
| 31 | 25A | Elevalunas eléctricos, interruptor principal;
Elevalunas eléctricos del conductor; Interruptor de elevalunas eléctricos traseros izquierdos; Interruptor de elevalunas del pasajero (volante a la derecha). |
| 32 | 25A | Elevalunas eléctricos, interruptor principal;
Elevalunas eléctricos del conductor; Interruptor de elevalunas eléctricos traseros derechos; Interruptor de elevalunas del pasajero (volante a la izquierda). |
| 33 | 10 A | Relé del calentador trasero;
Apertura de puertas; Panel de instrumentos; Ordenador de a bordo; Unidad de control de monitoreo de presión de neumáticos; Unidad de control de la carrocería (BCM); Unidad de control del aire acondicionado; Iluminación del maletero; Consola de techo; Iluminación interior delantera; Iluminación interior. |
| 34 | 20A | Audio |
| 35 | 10 A | Faro izquierdo |
| 36 | 10 A | Controlador del motor;
Controlador del sistema de propulsión (PCM); Controlador del aire acondicionado; Espejos eléctricos. |
| 37 | 25A | Motor del limpiaparabrisas delantero;
Interruptor multifunción. |
| R1 | Relé del calentador trasero | |
| R2 | Relé de alimentación de la ventana | |
| R3 | Relé de las luces antiniebla delanteras | |
| R4 | Relé de la luz antiniebla trasera | |
| R5 | ||
| R6 | Relé de cierre de puertas;
Relé de desbloqueo de puertas. |
|
| R7 | Relé de cierre del portón trasero;
Relé de desbloqueo del portón trasero. |
|
| R8 | Relé de la luz trasera | |
| R9 | Relé del sistema de luces diurnas | |
| R10 | Relé de luces de advertencia |
Caja de fusibles en el compartimento del motor

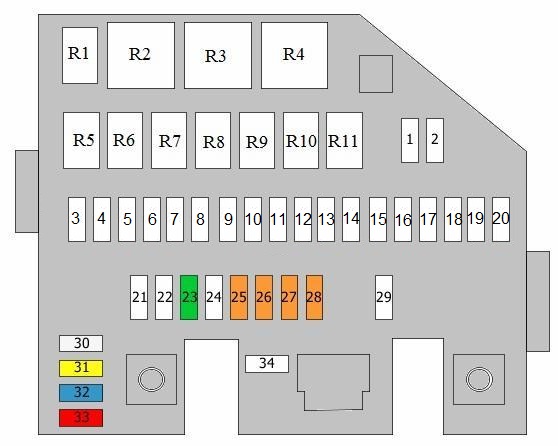

Diagrama de la caja de fusibles
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| N.º | Amperaje [A] | Descripción |
| 1 | no utilizado | |
| 2 | no utilizado | |
| 3 | 50A | Arranque |
| 4 | 30A | Relé de control del motor |
| 5 | 30A | Relé de calentamiento del filtro de combustible |
| 6 | 40A | Arranque |
| 7 | 10 A | Relé de la bocina |
| 8 | no utilizado | |
| 9 | no utilizado | |
| 10 | 10 A | Ventilador de refrigeración, relé de baja velocidad;
Ventilador de refrigeración, relé de alta velocidad; Sensor de oxígeno; Interruptor de luces de freno; Calefacción de aire. |
| 11 | no utilizado | |
| 12 | 10 A | Toma de tierra |
| 13 | 10 A | Regulador de presión de combustible |
| 14 | 20A | Unidad de control del motor |
| 15 | 15A | Relé del aire acondicionado;
Sensor de posición del árbol de levas; Turbina de geometría variable (VGT); EGR; Controlador del inmovilizador; Caja de fusibles y relés n.º 1 en el compartimento del motor, relés R1, R4. |
| 16 | no utilizado | |
| 17 | 10 A | Unidad de control del aire acondicionado |
| 18 | no utilizado | |
| 19 | no utilizado | |
| 20 | 10 A | Relé del aire acondicionado |
| 21 | 50A | Caja de fusibles y relés en el habitáculo, relé R2;
Caja de fusibles y relés en el habitáculo, fusibles 21, 22. |
| 22 | 50A | Caja de fusibles y relés en el habitáculo, relé R8;
Caja de fusibles y relés en el habitáculo, fusibles 2 – 7, 25, 33, 34. |
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| 23 | 30A | Ventilador de refrigeración, relé de baja velocidad;
Ventilador de refrigeración, relé de alta velocidad. |
| 24 | 125A | Caja de fusibles y relés del generador en el compartimento del motor, fusibles 20, 25 – 29, 34 |
| 25 | 40A | Unidad de control ABS;
Unidad de control ESP; Conector de control universal. |
| 26 | 40A | Unidad de control ABS;
Unidad de control ESP; Conector de control universal. |
| 27 | 40A | Relé del calentador trasero |
| 28 | 40A | Relé del ventilador |
| 29 | 80A | Unidad de control EPS |
| 30 | 25A | Fusible de repuesto |
| 31 | 20A | Fusible de repuesto |
| 32 | 15A | Fusible de repuesto |
| 33 | 10 A | Fusible de repuesto |
| 34 | 150A | Caja de fusibles y relés n.º 1 en el compartimento del motor, relés R1 – R4 |
| R1 | No utilizado | |
| R2 | Relé del ventilador | |
| R3 | Relé del calentador del filtro de combustible | |
| R4 | Relé de control del motor | |
| R5 | Relé del sistema de luces diurnas | |
| R6 | Relé del aire acondicionado | |
| R7 | Relé del motor de arranque | |
| R8 | Relé del sistema de advertencia de seguridad | |
| R9 | Relé de la bocina | |
| R10 | Ventilador de refrigeración, relé de baja velocidad | |
| R11 | Ventilador de refrigeración, relé de alta velocidad |

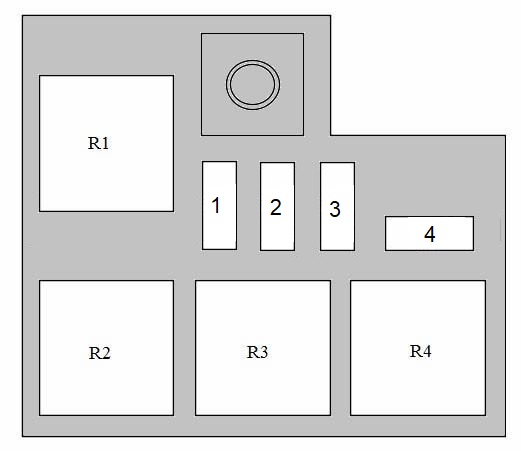

Caja de fusibles asociada en el compartimento del motor.
| N.º | Amperaje [A] | Circuitos protegidos |
|---|---|---|
| 1 | 50A | PTC, relé 3 |
| 2 | 50A | PTC, relé 2 |
| 3 | 50A | PTC, relé 1 |
| 4 | 80A | Relé de bujías incandescentes;
Calefacción de aire. |
| R1 | Relé de bujía incandescente | |
| R2 | PTC, relé 3 | |
| R3 | PTC, relé 2 | |
| R4 | PTC, relé 1 |
