Hyundai i30 (2007-2018) – caja de fusibles

Carlos Martínez

En este artículo encontrarás diagramas de la caja de fusibles del Hyundai i30 (2007–2018), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Hyundai i30 (2007-2012) – diagrama de la caja de fusibles

Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2012.

Caja de fusibles en el habitáculo

Diagrama de la caja de fusibles

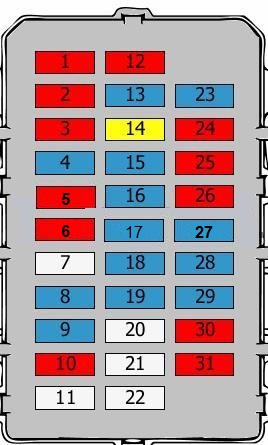

Diagrama detallado de la caja de fusibles del Hyundai i30 (2007-2012).

Hyundai i30 – fusibles – descripción

Nr Amperaje [A] Descripción
Nr Amperaje [A] Descripción
1 10 A Relé del motor de arranque;

Relé de alarma;

Unidad de control del motor.
2 10 A Aire acondicionado;

Unidad de control del motor;

Interruptor de freno (transmisión automática).
3 10 A Aire acondicionado;

Unidad de control del motor;

Ajuste de espejos.
4 15A Interruptor de asientos delanteros calefactables;

Unidad de control del asiento calefactable.
5 10 A Aire acondicionado;

Relé del ventilador;

Unidad de control del techo solar;

Sensor de lluvia;

Unidad de control de la carrocería (BCM);

Sensor de temperatura interior del coche;

Espejo electrocromático;

Relé del filtro de combustible calefactado.
6 10 A Relé de faros
7 25A Interruptor de limpiaparabrisas, delanteros y traseros;

Motor de limpiaparabrisas delanteros;

Relé de limpiaparabrisas delanteros.
8 15A Interruptor de limpiaparabrisas, delanteros y traseros;

Motor del limpiaparabrisas trasero;

Relé del limpiaparabrisas trasero.
9 15A Unidad de control de la carrocería (BCM)
10 10 A Relé de la luz antiniebla trasera
11 25A Interruptor de la ventanilla del conductor;

Interruptor, ventanillas traseras;

Interruptor de la ventanilla del pasajero.
12 10 A Audio;

Unidad de control del bloqueo de la transmisión automática;

Interruptor de espejos;

Reloj digital;

Unidad de control de navegación;

Convertidor de audio inteligente Stop and Go (ISG).
13 15A Encendedor
14 20A Unidad de control del techo solar;

Relé de control de puertas.
15 15A Desempañador del parabrisas
Nr Amperaje [A] Descripción
16 15A Interruptor de la palanca de cambios automática;

Interruptor de luces de freno.
17 15A Conector del bus de datos;

Panel de instrumentos;

Iluminación del maletero;

Iluminación interior;

Aire acondicionado;

Unidad de control del sensor de presión de neumáticos;

Unidad de control de la carrocería (BCM);

Interruptor del techo solar;

Asistencia al estacionamiento;

Interruptor del espejo;

Reloj digital.
18 15A Unidad de control de audio;

Navegación;

Convertidor de audio inteligente Stop and Go (ISG).
19 15A Motor de la cerradura del portón trasero;

Unidad de control de la carrocería (BCM);

Relé de la cerradura del portón trasero.
20 25A Ventanillas eléctricas traseras;

Amplificador;

Ventanillas eléctricas del pasajero;

Ventanillas eléctricas del conductor;

Convertidor inteligente Stop and Go (ISG) AMP.
21 25A Ventanilla eléctrica trasera izquierda;

Ventanilla eléctrica del conductor;

Ventanilla eléctrica del pasajero.
22 25A Interruptor de la ventanilla del conductor;

Interruptor, ventanillas traseras;

Interruptor de la ventanilla del pasajero.
23 15A Moldeado de alimentación
24 10 A Interruptor de luces de emergencia
25 10 A Luz de airbag;

Aire acondicionado;

Airbag del pasajero.
26 10 A Panel de instrumentos;

Unidad de control de la carrocería (BCM);

Unidad de control del bloqueo de la transmisión automática;

Asientos delanteros calefactables;

Unidad de control del sensor de presión de neumáticos;

Interruptor inteligente Stop and Go (ISG);

Convertidor de audio inteligente Stop and Go (ISG);

Convertidor inteligente Stop and Go (ISG) AMP.
27 15A Sistema de seguridad adicional (SRS);

Aire acondicionado.
28 15A EPS
29 15A Moldeado de alimentación trasero;

Relé de luces de emergencia;

Interruptor de luces de emergencia.
30 10 A Luz trasera derecha;

Faro derecho;

Bypass;

Relé de faros antiniebla delanteros;

Relé de reóstato.
31 10 A Faro izquierdo;

Iluminación de la matrícula;

Interruptor del portón trasero;

Luz trasera izquierda.

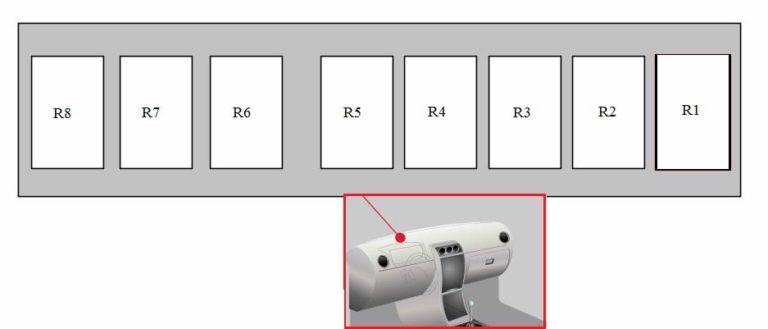

Caja de fusibles del módulo ICM en el habitáculo.

Ubicación de la caja de fusibles del módulo ICM en el habitáculo del Hyundai i30 (2007-2012).

Relé R1 – Relé de bloqueo de puertas
Relé R2 – Relé de desbloqueo de puertas
Relé R3 – Luz antiniebla trasera
Relé R4 – Relé de la bocina de alarma
Relé R5 – Relé del sensor de lluvia, relé de la bocina de alarma
Relé R6 – Relé de luces de emergencia
Relé R7 – Relé de bloqueo
Relé R8 – Desempañador del parabrisas

Caja de fusibles en el compartimento del motor

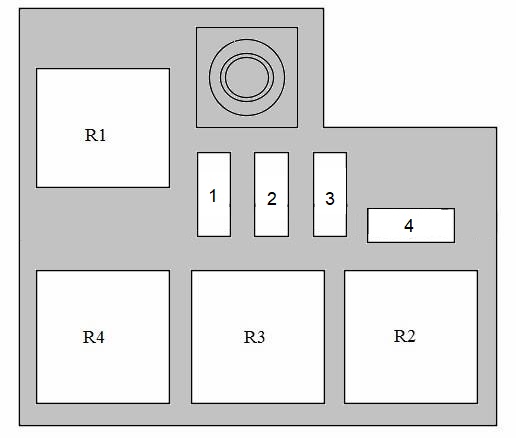

Caja de fusibles principal en el compartimento del motor del Hyundai i30 (2007-2012).

Nr Amperaje [A] Descripción
Nr Amperaje [A] Descripción
1 30A Relé principal
2 15A Inmovilizador;

Sensor de posición del árbol de levas;

Válvula solenoide de purga del depósito;

Sensor de oxígeno antes del catalizador;

Sensor de oxígeno después del catalizador.
3 10 A Unidad de control del motor
4 10 A Relé del ventilador del condensador;

Válvula de control de aceite;

Actuador de ralentí;

Relé de la bomba de combustible.
5 no utilizado
6 15A Inyectores de aire acondicionado
7 10 A Aire acondicionado
8 10 A Unidad de control del motor;

Sensor de batería.
9 15A Relé de la bomba de combustible;

Relé adicional de la bomba de combustible.
10 10 A Fusible de repuesto
11 15A Fusible de repuesto
12 10 A Unidad de control ABS;

Unidad de control ESP;

Sensor de inclinación.
13 10 A Interruptor de luces de freno

Interruptor multifunción
14 10 A Relé de encendido;

Bobinas de encendido.
15 10 A Unidad de control del motor;

Interruptor de luces de freno;

Sensor de velocidad del vehículo;

Generador de impulsos de la transmisión automática.
16 10 A Faro izquierdo;

Interruptor de nivelación de faros;

Actuador de nivelación del faro izquierdo.
17 10 A Faro derecho;

Actuador de nivelación del faro derecho;

Panel de instrumentos.
18 10 A Fusible de repuesto
19 40A ABS;

ESP.
20 20A ABS
ESP
21 15A Relé de faros antiniebla delanteros
22 10 A Fusible de repuesto
Leggere  Hyundai i40 (2011-2019) – caja de fusibles
Nr Amperaje [A] Descripción
23 15A Fusible de repuesto
24 20A Relé de faros
25 15A Relé de bocina;

Relé de alarma.
26 80A Unidad de control ESP
27 40A Relé de encendido;

Interruptor de encendido.
28 40A Relé de la luneta trasera calefactable;

Espejo calefactable.
29 40A Relé del ventilador del condensador
30 40A Relé del ventilador
31 150A Fusible principal
32 30A Llave de encendido
33 50A Relé de luces traseras;

Relé de control de ventanillas;

Caja de fusibles en el compartimento del motor, fusibles 10, 11, 20 – 22, 30, 31.
34 50A Caja de fusibles en el compartimento del motor, fusibles 14 – 19, 29
R1 Relé principal
R2 Aire acondicionado
R3 Relé de la bomba de combustible;

Relé adicional de la bomba de combustible.
R4 Relé del ventilador
R5 Relé del motor de arranque
R6 Relé de faros
R7 Relé de luz antiniebla
R8 Relé de bocina
R9 Relé de limpiaparabrisas
R10 Relé de faros
R11 Relé del ventilador de refrigeración
R12 Relé del ventilador de refrigeración

Hyundai i30 (2013-2018) – diagrama de la caja de fusibles

Año de fabricación:2013, 2014, 2015, 2016, 2017, 2018.

Caja de fusibles en el habitáculo

Diagrama de la caja de fusibles

Diagrama completo de la caja de fusibles para el Hyundai i30 (2013-2018).

Nr Amperajes [A] Descripción
Nr Amperajes [A] Descripción
1 7,5A Relé del motor de arranque;

Interruptor de encendido;

Interruptor de rango de transmisión;

Unidad de control del motor;

Interruptor de rango de transmisión.
2 15A Unidad de control SRS;

Unidad de control del aire acondicionado.
3 7,5A Panel de instrumentos
4 7,5A Unidad de control de asistencia a la dirección
5 15A Al conector de alimentación delantero
6 7,5A Unidad de control de acceso sin llave;

Unidad de control de la carrocería (BCM).
7 7,5A Unidad de control del aire acondicionado
8 7,5A Relé de control de descenso (HDC);

Unidad de control del freno de estacionamiento eléctrico;

Sensor de estacionamiento;

Sistema de cámara de marcha atrás.
9 10 A Faros;

Faros adaptativos.
10 7,5A Sensor de estacionamiento trasero;

Aire acondicionado;

Interruptor Stop and Go;

Palanca de cambios automática;

Faros;

Espejo electrocromático;

Sensor de agua, filtro de combustible.
11 20A Caja de fusibles y relés en el compartimento del motor, fusibles 27 – 31
12 7,5A Unidad de control del inmovilizador
o unidad de control de acceso sin llave
13 20A Encendedor;

Al conector de alimentación trasero.
14 10 A Interruptor de espejos eléctricos;

Convertidor de audio;

DC-DC;

Reloj;

Navegación y pantalla multimedia.
15 10 A Espejos eléctricos;

Controlador del motor;

Controlador del aire acondicionado.
16 7,5A Unidad de control de la carrocería (BCM);

Unidad de control del sensor de presión de neumáticos;

Audio;

Asiento del conductor calefactable;

Asiento del pasajero calefactable;

Panel de instrumentos.
17 10 A No utilizado
18 20A No utilizado
19 20A Techo solar
20 15A Interruptor multifunción;

Relé del limpiaparabrisas trasero;

Motor del limpiaparabrisas trasero.
21 15A No utilizado
Nr Amperajes [A] Descripción
22 20A Controlador del aire acondicionado;

Resistencia del ventilador.
23 20A Iluminación de puertas;

Iluminación interior;

Iluminación de la guantera;

Iluminación del maletero;

Interruptor de advertencia de puertas;

Iluminación del espejo de cortesía.
24 20A Relé del portón trasero;

Cerradura del portón trasero;

Sistema de cámara de marcha atrás.
25 7,5A Caja de fusibles y relés en el compartimento del motor, fusibles 27 – 31
26 15A Relé de control de descenso (HDC);

Relé de luz de freno.
27 15A No utilizado
28 7,5A Unidad de control de la carrocería (BCM);

Unidad de control de acceso sin llave.
29 10 A No utilizado
30 15A Convertidor de audio DC-DC;

Navegación y pantalla multimedia.
31 25A Relé de ventanilla eléctrica;

Sistema de seguridad para ventanillas eléctricas.
32 7,5A Interruptor de arranque y parada del motor;

Unidad de control de acceso sin llave.
33 10 A Relé de la luz antiniebla trasera
34 25A Relé del sensor de lluvia;

Interruptor multifunción;

Relé de limpiaparabrisas;

Motor de limpiaparabrisas.
35 7,5A Relé del calentador PTC;

Ionizador HVAC;

Techo solar;

Sensor de lluvia;

Relé de boquillas de faros;

Convertidor DC-DC de funcionamiento;

Relé del calentador de combustible;

Ionizador HVAC;

Calentador PTC;

Techo solar, relé 2;

Calentador PTC, relé 3;

Sensor de lluvia;

Relé de boquillas de faros;

Convertidor DC-DC de funcionamiento.
36 7,5A Unidad de control del inmovilizador
37 25A No utilizado
38 25A Unidad de control de acceso sin llave
39 10 A Espejo eléctrico
40 7,5 Relé del ventilador;

Unidad de control del aire acondicionado.
41 20A Unidad de control del monitor de presión de neumáticos;

Unidad de control de la carrocería (BCM);

Panel de instrumentos;

Sensor de lluvia y luz;

Interruptor de espejos eléctricos;

Reloj;

Conector del bus de datos.
42 25A Relé de ventanilla eléctrica;

Sistema de seguridad para ventanillas eléctricas.
43 20A Relé de desbloqueo de puertas;

Relé de bloqueo.
44 30A Interruptor de ajuste del asiento del conductor
Leggere  Hyundai ix35 (2014-2016) – caja de fusibles

Caja de fusibles del relé del módulo ICM en el habitáculo.

Caja de fusibles del relé del módulo ICM en el habitáculo del Hyundai i30 (2013-2018).

Relé R1 – Relé de bloqueo
Relé R2 – Relé de luces antiniebla traseras
Relé R3 – Relé del sensor de lluvia
Relé R4 – Relé del limpiaparabrisas trasero
Relé R5 – Relé de la bocina de advertencia
Relé R6 – Relé de apertura eléctrica de espejos
Relé R7 – Relé de control de descenso (HDC)
Relé R8 – Relé de desempañado de la luneta trasera

Caja de fusibles en el compartimento del motor

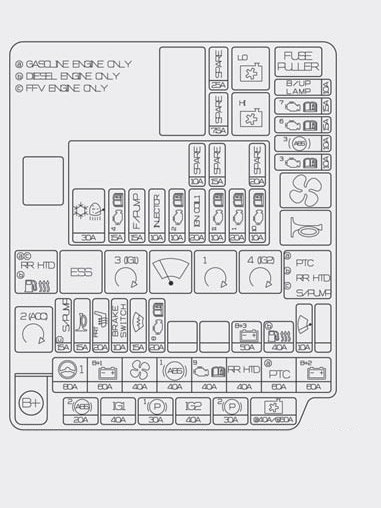

Caja de fusibles principal ubicada en el compartimento del motor del Hyundai i30 (2013-2018).

Nr Amperajes [A] Descripción
Nr Amperajes [A] Descripción
1 80A Asistencia electrónica a la dirección
2 60A Caja de fusibles y relés en el habitáculo, fusibles 19, 25, 32, 38, 43
3 40A Relé del ventilador
4 40A Unidad de control ESP;

Unidad de control ABS;

Conector de control multifunción.
5 40A Relé principal del motor

Fusible adicional y caja de fusibles en el compartimento del motor, fusibles 32 – 34
6 40A Relé de la luneta trasera calefactable
7 60A Calentador PTC
8 60A Caja de fusibles y relés en el habitáculo, fusibles 23, 30, 41
9 20A Unidad de control ESP;

Unidad de control ABS;

Conector de control multifunción.
10 40A Interruptor de encendido;

Relé de encendido 1;

Relé de accesorios.
11 50A Ventilador de refrigeración, relé de baja velocidad;

Ventilador de refrigeración, relé de alta velocidad.
12 30A Unidad de control del freno de estacionamiento eléctrico
13 40A Interruptor de encendido;

Relé del motor de arranque 1;

Relé de encendido 2.
14 30A Unidad de control del freno de estacionamiento eléctrico
15 15A Unidad de control del motor
16 15A Relé de bocina;

Relé de bocina de advertencia.
17 20A Asientos calefactables
18 10 A Interruptor de luces de freno;

Unidad de control de acceso sin llave.
19 15A Relé de desempañado de la luneta trasera
20 20A TCM
21 No utilizado
22 No utilizado
Nr Amperajes [A] Descripción
23 50A Caja de fusibles y relés en el habitáculo, fusibles 23, 31, 37, 42
24 50A Relé de calefacción de combustible
25 10 A Controlador del motor;

Sensor de lluvia.
26 No utilizado
27 10 A Interruptor de luces de freno;

Luces combinadas traseras;

Sistema de cámara de marcha atrás;

Unidad de control de la carrocería (BCM);

Espejo electrocromático;

Panel de instrumentos;

Unidad de navegación y multimedia.
28 15A Interruptor de rango de transmisión
o
Interruptor de rango de transmisión TCM
29 15A Relé de arranque 1;

Bobinas de encendido;

Condensador.
30 10 A Unidad de control ESP;

Unidad de control ABS;

Sensor de velocidad de guiñada;

Relé de parada de emergencia.
31 10 A Medidor de flujo de masa de aire;

Interruptor de luces de freno;

Unidad de control del motor.
32 25A Fusible de repuesto
33 7,5A Fusible de repuesto
R1   Relé de la luneta trasera calefactable
R2   Relé de parada de emergencia
R3   Relé de encendido 1
R4   Relé de limpiaparabrisas
R5   Relé de arranque
R6   Relé de encendido 2
R7   Relé de calefacción PTC;

Relé de calefacción de combustible
R8   Relé de accesorios
R9   Relé del ventilador
R10   Relé de bocina
R11   Ventilador de refrigeración, relé de baja velocidad
R12   Ventilador de refrigeración, relé rápido
Leggere  Hyundai Sonata VII LF (2014-2020) – caja de fusibles

Caja de fusibles n.º 2 en el compartimento del motor (solo diésel)

Diagrama de la caja de fusibles

Esquema del diagrama de la caja de fusibles del Hyundai i30 (2013-2018).

Fusible 1 – Calentador PTC, relé 3 (50,0 A)
Fusible 2 – Calentador PTC, relé 2 (50,0 A)
Fusible 3 – Calentador PTC, relé 1 (50,0 A)
Fusible 4 – Relé de bujías incandescentes (80,0 A)
Relé R1 – Bombilla del relé de retracción
Relé R2 – Calentador PTC, relé 1
Relé R3 – Calentador PTC, relé 2
Relé R4 – Calentador PTC, relé 3

Fusibles en la batería

Ubicación de los fusibles directamente en la batería del Hyundai i30 (2013-2018).

Fusible 1 – Sensor de batería (7,5 A)
Fusible 2 – Alternador (150,0 A)
Fusible 3 – Fusible adicional y caja de fusibles en el compartimento del motor, fusibles 1 – 4 o no utilizados (150,0 A)

Caja de fusibles adicional en el compartimento del motor

Caja de fusibles adicional en el compartimento del motor del Hyundai i30 (2013-2018).

Nr Amperajes [A] Descripción
32 30A Relé de los pulverizadores de faros
33 15A Unidad de control del motor
34 15A Relé de la bomba de combustible
35 10 A Inyectores;

Relé de la bomba de combustible;
36 10 A Relé de arranque;

Controlador del motor;

Regulador de presión de combustible;

Interruptor de luces de freno.
37 20A Bobinas de encendido;

Condensador.
38 10 A Válvula solenoide de fase variable del árbol de levas de admisión;

Sensor de posición del árbol de levas de admisión;

Sensor de posición del árbol de levas de escape;

Válvula de control de aceite;

Electroimán de control de fase variable del árbol de levas de admisión;

Válvula de control de bypass;

Válvula solenoide de control de la mariposa;

Sensor de posición del árbol de levas;

Sensor de nivel de aceite;

Turbina de geometría variable (VGT);

Sensor de posición del árbol de levas;

Sensor de oxígeno;

Sensor de nivel de aceite.
39 20A Unidad de control del motor
40 10 A Ventilador de refrigeración, relé de baja velocidad;

Sensores de oxígeno;

Válvula de control de bypass;

Válvula de control de aceite;

Ventilador de refrigeración, relé de baja velocidad;

Sensores de oxígeno;

Válvulas de control de aceite;

Ventilador de refrigeración, relé de baja velocidad;

Válvula EGR;

Relé de bujías;

PTC, relé 1.
41 10 A Fusible de repuesto
42 15A Fusible de repuesto
43 20A Fusible de repuesto
R1 Relé de la bomba de combustible
R2 Relé de los pulverizadores de faros
R3 Relé principal del motor

Sobre el Hyundai i30 (2007-2018)

El Hyundai i30, fabricado entre 2007 y 2018, es un popular coche compacto que ganó popularidad gracias a su fiabilidad y practicidad. Este modelo estaba disponible en varias versiones de carrocería, incluyendo hatchback y familiar, lo que ofrecía una amplia gama de opciones para las diferentes necesidades de los conductores. El Hyundai i30 ofrecía diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban un equilibrio entre rendimiento y consumo de combustible. El interior del vehículo fue diseñado con énfasis en la comodidad y las tecnologías modernas, lo que lo convertía en una opción atractiva tanto para familias como para individuos.

Diagrama de la caja de fusibles del Hyundai i30

Esta página muestra el diagrama de la caja de fusibles del Hyundai i30, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el interior del vehículo, debajo del salpicadero, en el lado del conductor, y otra en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.

Post correlati:

  1. Hyundai Venue I (2019-2021) – caja de fusibles
  2. Hyundai Getz (2002-2008) – caja de fusibles
  3. Hyundai Santa Fe CM (2006-2012) – caja de fusibles
  4. Hyundai Elantra GT (GD; 2012-2017) – caja de fusibles
  5. Hyundai Tucson 1 (ix35) – caja de fusibles
  6. Hyundai Tucson 3 (TL) (2015-2021) – caja de fusibles
  7. Hyundai Veracruz ix55 – Caja de fusibles
  8. Hyundai Sonata VII LF (2014-2020) – caja de fusibles
Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
