Hyundai Kona I (2017-2021) – caja de fusibles
Hyundai Kona I (2017-2021) – diagrama de la caja de fusibles
Año de fabricación: 2017, 2018, 2019, 2020, 2021.

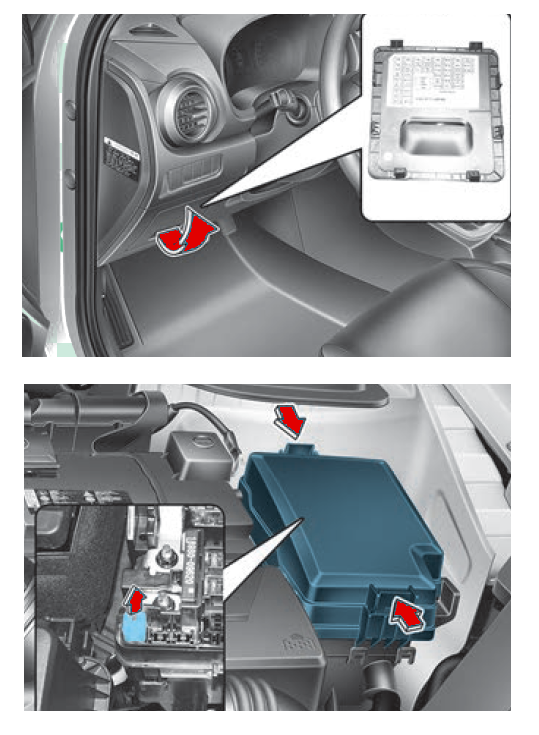

Ubicación de la caja de fusibles
La caja de fusibles se encuentra en el compartimento del motor y en el salpicadero (asiento del conductor)
Diagrama de la caja de fusibles del salpicadero
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| Nombre del fusible | Amperaje [A] | Descripción |
| MÓDULO 5 | 7,5A | Palanca de cambios izquierda (A/T);
Espejo electrocromático; AMP; Unidad principal A/V y navegación; Módulo de control del aire acondicionado; Módulo de asientos delanteros – ventilación; Módulo de calefacción de asientos delanteros. |
| MÓDULO 3 | 7,5A | Interruptor de luz de freno;
BCM; Palanca de cambios izquierda (A/T). |
| TECHO SOLAR | 20A | Unidad de techo solar |
| APERTURA PORTÓN TRASERO | 10 A | Relé del portón trasero |
| VENTANILLA ELÉCTRICA IZQ. | 25A | Relé de la ventanilla izquierda;
Módulo de ventanilla de seguridad del conductor. |
| MULTIMEDIA | 15A | Unidad principal A/V y navegación |
| VENTANILLA ELÉCTRICA DER. | 25A | Relé de la ventanilla eléctrica derecha;
Módulo de ventanilla de seguridad del pasajero. |
| ASIENTO ELÉCTRICO (COND.) | 25A | Interruptor manual del asiento del conductor |
| ASIENTO ELÉCTRICO (PAS.) | 25A | Interruptor manual del asiento del pasajero |
| MÓDULO 4 | 7,5A | Unidad de advertencia de colisión en ángulo muerto – lado izquierdo y derecho;
Capó activo; BCM; Timbre de señal de distancia de estacionamiento; Unidad de asistencia de mantenimiento de carril (línea); ECM para 4 ruedas. |
| PDM3 | 7,5A | Módulo de control de llave inteligente;
Módulo inmovilizador. |
| TOMA DE CORRIENTE 2 | 20A | Caja de fusibles del relé ICM (relé de toma de corriente) |
| LÁMPARA INTERIOR | 7,5A | Lámpara de guantera;
Iluminación de visera parasol izquierda y derecha; Iluminación interior; Lámpara de consola de techo; Módulo de carga inalámbrica; Interruptor de consola del conductor; Lámpara de maletero. |
| BOCINA ALARMA | 10 A | Caja de fusibles del relé ICM (relé de bocina de alarma antirrobo) |
| MEMORIA | 10 A | Módulo de control del aire acondicionado;
Pantalla Head Up; Cuadro de instrumentos; Espejo electrocromático. |
| AMP | 30A | AMP |
| MÓDULO 6 | 7,5A | Módulo de control de llave inteligente;
BCM. |
| MDPS | 7,5A | Unidad MDPS |
| MÓDULO 1 | 7,5A | Capó activo;
Interruptor de bloqueo de llave de encendido; BCM; Interruptor de luces de emergencia; Conector de enlace de datos; Sensor de lluvia. |
| MÓDULO 7 | 7,5A | Módulo de asiento delantero ventilado;
Módulo de asiento delantero calefactado. |
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| INDICADOR AIRBAG | 7,5A | Panel de instrumentos;
Módulo de control del aire acondicionado. |
| INTERRUPTOR FRENO | 7,5A | Interruptor de luz de freno;
Módulo de control de llave inteligente. |
| ARRANQUE | 7,5A | Interruptor de rango de transmisión (A/T);
ECM; Caja de fusibles del relé ICM (relé de alarma antirrobo) |
| CUADRO | 7,5A | Pantalla Head Up;
Cuadro de instrumentos. |
| CIERRE PUERTAS | 20A | Relé de cierre de puertas;
Relé de desbloqueo de puertas; Caja de fusibles del relé ICM (relé de desbloqueo de doble circuito). |
| PDM 2 | 7,5A | Interruptor de botón de arranque/parada;
Módulo inmovilizador. |
| FCA | 10 A | Unidad de asistencia para evitar colisiones frontales |
| CALEFACCIÓN ASIENTOS | 20A | Módulo de calefacción de asientos delanteros;
Módulo de asientos delanteros ventilados. |
| A/C 2 | 20A | Módulo de control del aire acondicionado;
Motor del ventilador; Resistencia del ventilador; Bloque de conexión E/R (relé del ventilador). |
| A/C 1 | 7,5A | Módulo de control del aire acondicionado;
Bloque de conexión E/R (relé del calentador PTC n.º 2, relé del ventilador, relé del calentador PTC n.º 1). |
| PDM 1 | 15A | Módulo de control de llave inteligente |
| AIRBAG | 15A | Módulo de control SRS;
Sensor de detección de ocupantes. |
| IG1 | 25A | Bloque PCB (FUSIBLE: ABS 3, ECU 5, SENSOR 4, TCU 2) |
| MÓDULO 2 | 10 A | Cargador inalámbrico;
Módulo de control de llave inteligente; BCM; Unidad principal A/V y navegación; Caja de fusibles del relé ICM (relé de toma de corriente); Interruptor de alimentación del espejo exterior; AMP. |
| LAVAPARABRISAS | 15A | Interruptor multifunción |
| LIMPIAPARABRISAS (BAJO/ALTO) | 10 A | BCM, bloque PCB (relé del limpiaparabrisas delantero (bajo));
Motor del limpiaparabrisas delantero. |
| LIMPIAPARABRISAS TRASERO | 15A | Relé del limpiaparabrisas trasero;
Motor del limpiaparabrisas trasero. |
| LIMPIAPARABRISAS DELANTERO | 25A | Motor del limpiaparabrisas delantero;
Bloque PCB (relé del limpiaparabrisas delantero (bajo)). |
| ESPEJO CALEFACTADO | 10 A | Espejo exterior, alimentación del lado del conductor/pasajero;
Módulo de control del aire acondicionado; ECM. |
| TOMA DE CORRIENTE 1 | 20A | Encendedor de cigarrillos |
| VOLANTE CALEFACTADO | 15A | BCM |
Diagrama de la caja de fusibles del compartimento del motor
| Nombre del fusible | Amperaje [A] | Circuito protegido |
|---|---|---|
| Nombre del fusible | Amperaje [A] | Circuito protegido |
| ALT | 150A | Bloque de conexión E/R (fusible – ABS 1, ABS 2, 4WD);
Alternador. |
| MDPS | 80A | Unidad MDPS |
| B+5 | 60A | Bloque PCB (fusible – BOCINA, FARO ALTO, A/C, ECU 4, ECU 3), Relé de control del motor) |
| B+2 | 60A | IGPM (fusibles – CALEFACCIÓN ASIENTOS), IPS0, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50A | IGPM (fusible – VENTANILLA ELÉCTRICA IZQ., VENTANILLA ELÉCTRICA DER., APERTURA PORTÓN TRASERO, TECHO SOLAR, BOCINA ALARMA, TOMA DE CORRIENTE 2, AMP, ASIENTO ELÉCTRICO (PAS.), ASIENTO ELÉCTRICO (COND.)) |
| VENTILADOR REFRIGERACIÓN | 60A/50A | Bloque de conexión E/R (relé del ventilador de refrigeración n.º 2, relé del ventilador de refrigeración n.º 1) |
| CALEFACCIÓN TRASERA | 40A | Bloque de conexión E/R (relé de calefacción trasera) |
| VENTILADOR | 40A | Bloque de conexión E/R (relé del ventilador) |
| IG1 | 40A | Sin llave inteligente: interruptor de encendido
Con llave inteligente: bloque de conexión E/R (relé PDM n.º 3 (IG1), relé PDM n.º 2 (ACC) |
| Nombre del fusible | Amperaje [A] | Circuito protegido |
|---|---|---|
| IG2 | 40A | Sin llave inteligente: interruptor de encendido, bloqueo de conexión E/R (relé de arranque n.º 1)
Con llave inteligente: bloqueo de conexión E/R (relé PDM n.º 4 (IG2), relé de arranque n.º 1) |
| CALEFACTOR PTC 1 | 50A | Bloque de conexión E/R (relé del calentador PTC n.º 1) |
| CALEFACTOR PTC 2 | 50A | Bloque de conexión E/R (relé del calentador PTC n.º 2) |
| TCU 1 | 15A | TCM |
| BOMBA DE VACÍO | 20A | Bomba de vacío |
| BOMBA DE COMBUSTIBLE | 20A | Bloque de conexión E/R (relé de la bomba de combustible) |
| B+1 | 40A | IGPM (Fusible – INTERRUPTOR FRENO, PDM 1, CIERRE PUERTAS, MÓDULO 1, PDM 2), dispositivo de interrupción automática de corriente de fuga) |
| DCT1 | 40A | TCM |
| DCT2 | 40A | TCM |
| 4WD | 20A | ECM para 4 ruedas |
| ABS 1 | 40A | Módulo de control ESC;
Conector de control universal. |
| ABS 2 | 30A | Módulo de control ESC |
GAMMA 1,6 l T-GDI
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| SENSOR 2 | 10 A | Bloque PCB (relé A/CON);
bloque de conexión E/R (relé del ventilador de refrigeración n.º 1); Válvula solenoide de control de ventilación; Válvula solenoide de control RCV; Válvula de control de aceite n.º 1–n.º 2; Válvula de cierre del depósito. |
| ECU 2 | 10 A | ECM |
| ECU 1 | 20A | ECM |
| INYECTOR | 15A | Inyectores |
| SENSOR 1 | 15A | Sensor de oxígeno (arriba);
Sensor de oxígeno (abajo). |
| BOBINA ENCENDIDO | 20A | Bobina de encendido n.º 1~n.º 4 |
| ECU 3 | 15A | ECM |
| A/C | 10 A | Bloque PCB (relé A/CON) |
| ECU 5 | 10 A | ECM |
| SENSOR 4 | 15A | Bomba de vacío |
| ABS 3 | 10 A | Módulo de control ESC;
Conector de control universal. |
| TCU 2 | 15A | TCM;
Interruptor de rango de transmisión. |
| SENSOR 3 | 10 A | Bloque de conexión E/R (relé de la bomba de combustible) |
| ECU 4 | 15A | ECM |
| FARO ALTO | 10 A | Bloque PCB (relé del faro delantero (alto)) |
| BOCINA | 15A | Bloque PCB (relé de la bocina) |
NU 2.0L MPI
| Nombre del fusible | Amperaje [A] | Descripción |
|---|---|---|
| A/C | 10 A | Bloque PCB (relé A/CON) |
| ECU 5 | 10 A | PCM |
| SENSOR 4 | 15A | – |
| ABS 3 | 10 A | Conector de control universal;
Módulo de control ESC. |
| TCU 2 | 15A | Interruptor de rango del motor |
| SENSOR 3 | 10 A | Bloque de conexión E/R (relé de la bomba de combustible) |
| ECU 4 | 15A | PCM |
| FARO ALTO | 10 A | Bloque PCB (relé del faro delantero (alto)) |
| BOCINA | 15A | Bloque PCB (relé de la bocina) |
Acerca del Hyundai Kona I (2017-2021)
El Hyundai Kona I, presentado entre 2017 y 2021, es un SUV compacto que ganó popularidad gracias a su diseño moderno y versatilidad. Este modelo ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, así como una versión eléctrica, lo que permite a los conductores elegir según sus preferencias y necesidades. El Kona se caracteriza por su aspecto dinámico, interior espacioso y tecnologías avanzadas que aumentan el confort y la seguridad de la conducción. Es un vehículo ideal tanto para entornos urbanos como para viajes largos, proporcionando fiabilidad y eficiencia.
Diagrama de la caja de fusibles del Hyundai Kona I
Esta página muestra el diagrama de la caja de fusibles del Hyundai Kona I, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y también en el compartimento del motor. Los diagramas de esta página muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo, por lo que es importante tener una visión general de su configuración.
