BMW 4 F36 (2013-2019) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW Serie 4 (F36) 2013-2019, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

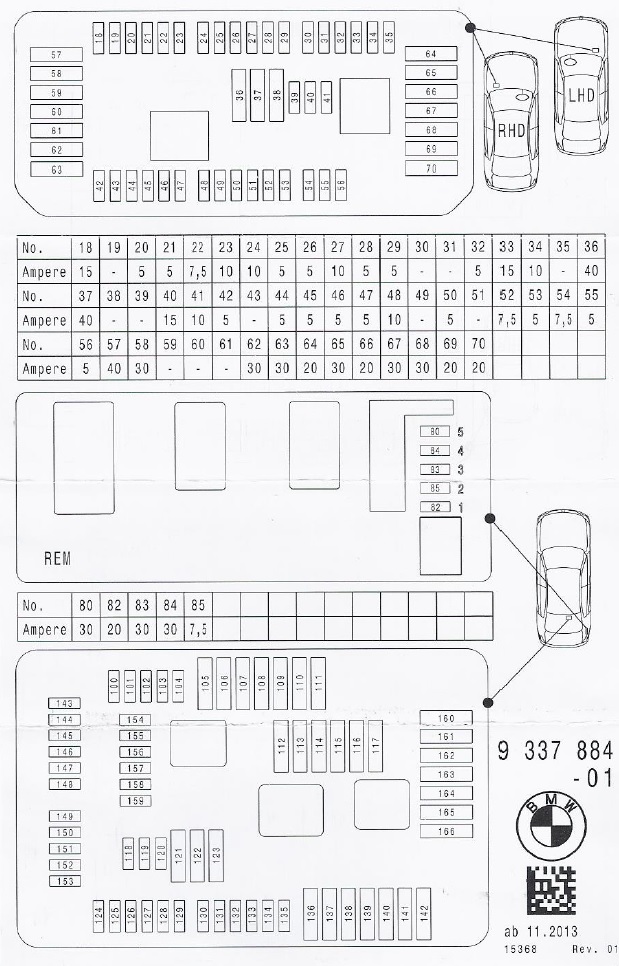

BMW 4 F36 – esquema de la caja de fusibles
Año de fabricación: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Leyenda de la caja de fusibles
Las cajas de fusibles en el BMW 4 F36 se encuentran en el habitáculo y en la cabina. Los números de los fusibles están asociados con el significado del fusible.
¡Al final de la publicación encontrarás la descripción de los símbolos!
Significado de los símbolos de los fusibles de BMW
La lista se actualizará regularmente. Si tienes sugerencias, deja un comentario o escribe un correo electrónico.
| Número | Símbolo | Descripción |
| 1 |  |
ABS (sistema de prevención de bloqueo de ruedas durante el frenado), DSC (control dinámico de estabilidad) |
| 2 |  |
Módulo de control de la función de la columna de dirección |
| 3 |  |
Módulo de remolque, dispositivo de remolque |
| 4 |  |
Pantalla Head-Up (HUD) en el parabrisas |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espejos eléctricos |
| 7 |  |
Suspensión neumática |
| 8 |  |
Caja de cambios; DSC – control dinámico de estabilidad;
SMG – caja de cambios manual secuencial. |
| 9 |  |
Faros principales; Sensor de lluvia;
Sensor de luz; Control electrónico de la altura de conducción. |
| 10 |  |
Módulo de luces |
| 11 |  |
Cambiador de CD; Módulo Can Gateway. |
| 12 |  |
Alarma |
| 13 |   |
Sensores de estacionamiento / Home link (abridor de garaje) |
| 14 |  |
Ventilador eléctrico |
| 15 |  |
Bocina |
| 16 |  |
Módulo de puerta; Cierre suave automático. |
| 17 |  |
Ventanas eléctricas |
| 18 |  |
Asientos calefactables |
| 19 |  |
Ajuste de asientos |
| 20 |  |
Cinturones de seguridad |
| 21 |  |
OBD |
| 22 |  |
Calefacción;Calefacción independiente para parada.
Calefacción del parabrisas. |
| 23 |  |
Control de crucero |
| 24 |  |
Relé del limpiaparabrisas trasero |
| 25 |  |
Descongelación de la luneta trasera (calefacción de la luneta trasera) |
| 26 |  |
Calentador de líquido limpiaparabrisas |
| 27 |  |
Ventilador |
| 28 |  |
Luces interiores |
| 29 |  |
Panel de instrumentos; Odómetro |
| 30 |   |
Sistema de aire acondicionado |
| 31 | DDE | Electrónica Digital Diesel (DDE) |
| 32 |  |
Relé de la bomba de combustible; Control de la bomba de combustible. |
| 33 |  |
DME – Electrónica Digital del Motor; Módulo de Voltaje Integrado – IVM. |
| 34 |  |
BDC (Controlador de la carrocería) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Radio (?). |
| 36 |  |
Control de presión de neumáticos RDV |
| 37 |  |
Lavado de parabrisas delantero |
| 38 |  |
Sistema de lavado de faros |
| 39 |  |
Techo abierto; Techo panorámico;
Módulo superior del descapotable. |
| 40 |  |
Teléfono |
| 41 |  |
Módulo superior del descapotable; Relé del descapotable. |
| 42 |  |
Encendedor delantero y trasero; Toma de 12V;
Toma de carga del compartimento (12V). |
| 43 |  |
Freno de estacionamiento |
| 44 |  |
Cierre de la tapa del maletero (portón trasero); Cierre automático del portón trasero. |
| 45 |  |
Parasol eléctrico trasero (para BMW F60 M5) |
| 46 |  |
Sistema de propulsión dinámica |
| 47 |  |
Tracción a las cuatro ruedas |
| 48 |  |
Sistema START-STOP |
| 49 |  |
Asistente de dirección |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de audio |
| 52 |  |
Espejo electrocromático |
| 53 |  |
Relé del compresor de suspensión neumática |
Sobre el BMW 4 F36 (2013-2019)
El BMW 4 F36, también conocido como Gran Coupé, es un modelo elegante y deportivo que se fabricó entre 2013 y 2019. Este modelo combina características de conducción dinámicas con la practicidad de un diseño de cuatro puertas. El BMW 4 F36 ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que van desde los cuatro cilindros de 2.0 litros hasta los potentes seis cilindros de 3.0 litros. Gracias a su aspecto elegante, tecnologías avanzadas y un interior confortable, este modelo ha ganado popularidad entre los conductores que buscan una combinación de lujo y rendimiento deportivo.
Esquema de la caja de fusibles del BMW 4 F36
Esta página muestra el esquema de la caja de fusibles para el BMW 4 F36, que es crucial para la identificación y el reemplazo de fusibles. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, más comúnmente en el área del salpicadero o en el maletero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es una parte importante del vehículo y un mantenimiento adecuado puede prolongar la vida útil de los componentes eléctricos.
