Hyundai i10 III (2020-2021) – Caja de fusibles

En este artículo encontrará diagramas de la caja de fusibles del Hyundai i10 III (2020–2021), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).

Sustitución de fusibles en el compartimento del motor

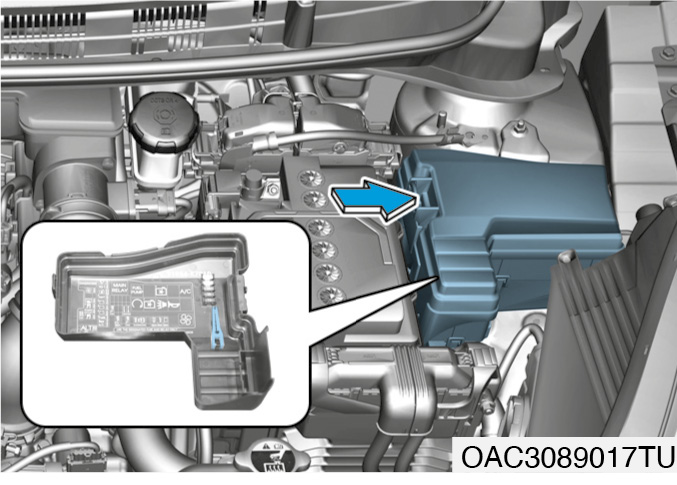

Diagrama de la caja de fusibles del Hyundai i10 III en el compartimento del motor.

1. Apague el vehículo.

2. Apague todos los interruptores.

3. Presione el borde de la tapa de la caja de fusibles, luego levántela y retírela.

4. Revise el fusible extraído: si está quemado, debe ser reemplazado. Para extraer o insertar un fusible, utilice la herramienta que se encuentra en esta caja de fusibles.

5. Inserte un fusible nuevo del mismo tipo y amperaje, luego asegúrese de que esté correctamente fijado en los terminales. Si el fusible está suelto en los terminales, póngase en contacto con un centro de servicio autorizado (ASO) de Hyundai.

ATENCIÓN

Después de revisar la caja de fusibles en el compartimento del motor, asegúrese de colocar correctamente la tapa de la caja de fusibles. El cierre correcto de la tapa se confirma con un clic característico. De lo contrario, el agua podría entrar en la caja y causar una falla eléctrica.

Fusibles de alta corriente (fusibles principales)

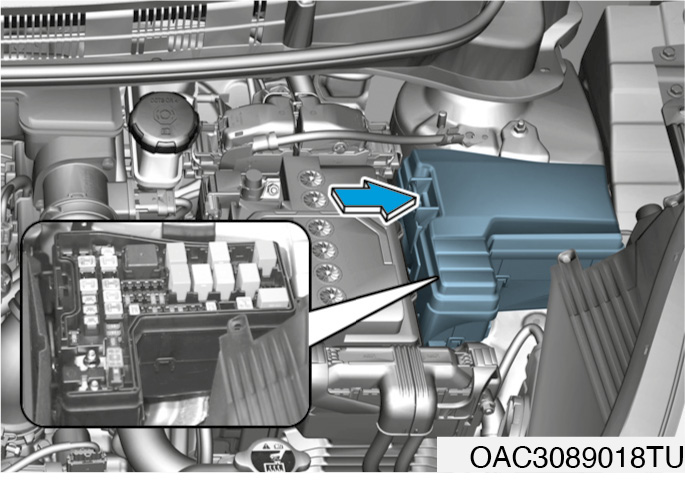

Vista detallada de los fusibles de alta corriente en el compartimento del motor.

Si se quema un fusible que protege un circuito de alta corriente, es necesario:

En caso de que se queme un fusible de alta corriente, póngase en contacto con un centro de servicio autorizado (ASO) de Hyundai.

Descripción de fusibles y relés

Caja de fusibles debajo del salpicadero

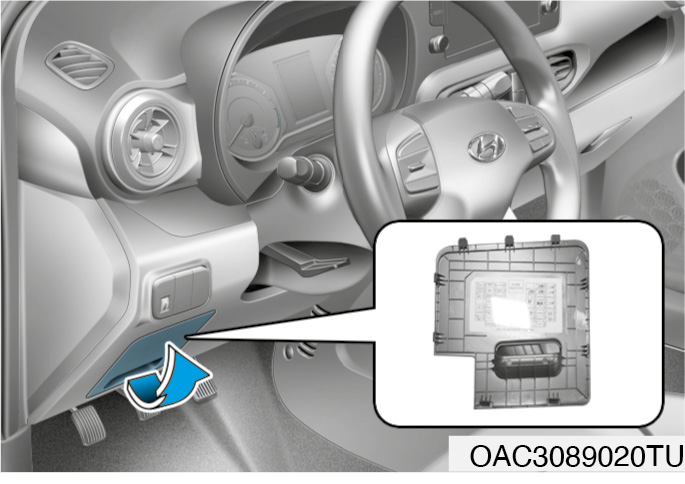

Diagrama de la caja de fusibles debajo del salpicadero del Hyundai i10 III.

En los lados interiores de las tapas de las cajas de fusibles y relés se encuentran sus nombres y amperajes.

Etiquetas de fusibles y relés con nombres y amperajes en la tapa.Información

La disposición real de las cajas de fusibles del vehículo adquirido puede diferir de la que se muestra en el manual. La información proporcionada refleja el estado en el momento de la publicación. Al revisar los fusibles, utilice las descripciones de las tapas de sus cajas.

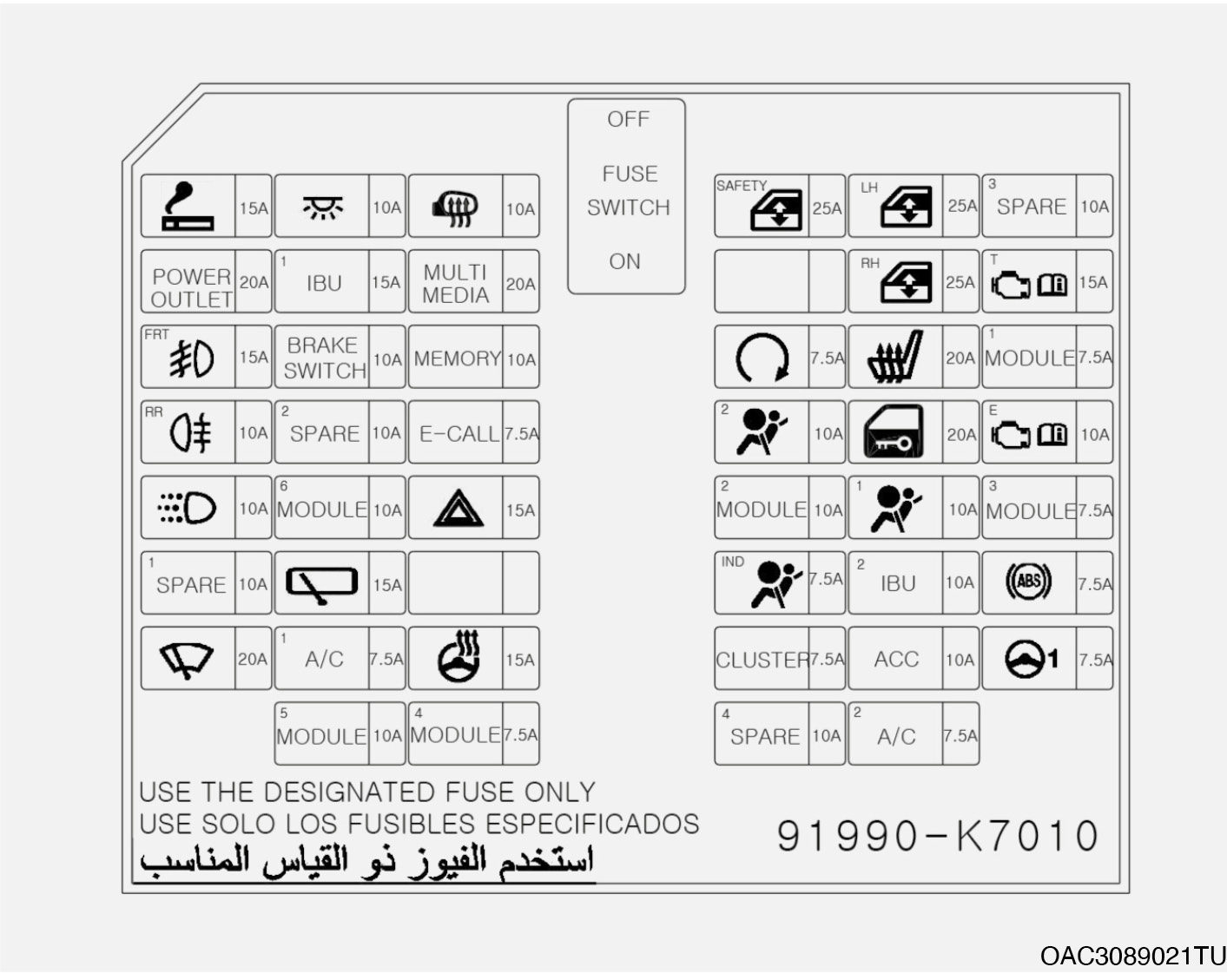

Disposición de fusibles y relés debajo del salpicadero, según el manual.

Caja de fusibles debajo del salpicadero

Nombre del fusible

Designación

Amperios (A)

Circuito protegido

Nombre del fusible

Designación

Amperios (A)

Circuito protegido

01

SEÑAL DE PELIGRO

Diagrama de fusibles para la señal de peligro en el Hyundai i10 III.

15

Intermitentes

02

CIERRE DE PUERTAS

Diagrama de fusibles para el sistema de cierre de puertas del vehículo.

20

Bloqueo/desbloqueo del cierre centralizado

03

FARO ANTINIEBLA DELANTERO

Diagrama de fusibles para el faro antiniebla delantero del Hyundai i10 III.

15

Faros antiniebla delanteros

04

INTERRUPTOR DE FRENO

Diagrama de fusibles para el interruptor de freno del vehículo.

10

Interruptor de luces de freno

05

VENTANILLA ELÉCTRICA IZQUIERDA

Diagrama de fusibles para la ventanilla eléctrica izquierda del coche.

25

Ventana eléctrica de la puerta izquierda

06

VENTANILLA ELÉCTRICA DERECHA

Diagrama de fusibles para la ventanilla eléctrica derecha del coche.

25

Ventana eléctrica de la puerta derecha

07

SEGURIDAD DE VENTANILLA ELÉCTRICA

Diagrama de fusibles para la seguridad de ventanilla eléctrica del vehículo.

25

Ventana eléctrica del conductor

08

TOMAS DE CORRIENTE

Diagrama de fusibles para las tomas de corriente del Hyundai i10 III.

20

Tomas de corriente delanteras

09

ENCENDEDOR DE CIGARRILLOS

Diagrama de fusibles para el encendedor de cigarrillos del vehículo.

15

Encendedor

10

ACC

Diagrama de fusibles para el sistema ACC del Hyundai i10 III.

10

Convertidor CC, sistema eCall, sistema de audio/audio-vídeo y navegación, unidad IBU, etc.

11

ESPEJO CALEFACTADO

Diagrama de fusibles para el espejo calefactado del vehículo.

10

Espejo exterior (I/D)

12

INDICADOR DE AIRBAG

Diagrama de fusibles para el indicador de airbag del Hyundai i10 III.

7,5

Juego de indicadores, módulo MTC/FATC

13

AIRBAG 1

Diagrama de fusibles para el airbag 1 del sistema de seguridad del coche.

10

Módulo SRSCM

14

AIRBAG 2

Diagrama de fusibles para el airbag 2 del sistema de seguridad del coche.

10

Módulo SRSCM

Nombre del fusible

Designación

Amperios (A)

Circuito protegido

22

E-CALL (LLAMADA DE EMERGENCIA)

Diagrama de fusibles para el sistema E-CALL (llamada de emergencia).

7,5

Sistema eCall

23

UNIDAD DE CONTROL DE LA TRANSMISIÓN

Diagrama de fusibles para la unidad de control de la transmisión.

15

Sensor de activación del embrague, palanca de cambios, sensor de marcha atrás

24

UNIDAD DE CONTROL ELECTRÓNICO (MOTOR)

Diagrama de fusibles para la unidad de control electrónico del motor.

10

Módulo ECM

25

FARO ANTINIEBLA TRASERO

Diagrama de fusibles para el faro antiniebla trasero del Hyundai i10 III.

10

Faro antiniebla trasero

26

LUZ DIURNA

Diagrama de fusibles para la luz diurna del vehículo.

10

Luces de circulación diurna (DRL)

27

SISTEMA DE LIMPIAPARABRISAS TRASERO

Diagrama de fusibles para el sistema de limpiaparabrisas trasero.

15

Interruptor multifunción, motor del limpiaparabrisas trasero

28

SISTEMA DE LIMPIAPARABRISAS DELANTERO (CONTINUO)

Diagrama de fusibles para el sistema de limpiaparabrisas delantero continuo.

20

Interruptor multifunción, motor del limpiaparabrisas delantero

29

ARRANQUE

Diagrama de fusibles para el sistema de arranque del vehículo.

7,5

Relé de arranque

30

Aire acondicionado 1

Diagrama de fusibles para el aire acondicionado 1 del Hyundai i10 III.

7,5

Módulo MTC/FATC, relé del ventilador

31

Aire acondicionado 2

Diagrama de fusibles para el aire acondicionado 2 del Hyundai i10 III.

7,5

Módulo FATC, motor del ventilador

32

MÓDULO 1

Diagrama de fusibles para el módulo 1 del sistema eléctrico del coche.

7,5

Interruptor de luces de freno

33

MÓDULO 2

Diagrama de fusibles para el módulo 2 del sistema eléctrico del coche.

10

Módulo MFC, unidad IBU (sistema de sensores de estacionamiento traseros), interruptor del sistema ESC, interruptores en la consola

34

MÓDULO 3

Diagrama de fusibles para el módulo 3 del sistema eléctrico del coche.

7,5

Módulo MTC/FATC, indicador de posición del selector de transmisión AMT, sistema OBD, sistema eCall, sistema de nivelación de faros delanteros, sistema de audio-vídeo y navegación, convertidor LDC, módulo WPC

35

MÓDULO 4

Diagrama de fusibles para el módulo 4 del sistema eléctrico del coche.

7,5

Unidad IBU, módulo SLM

36

Caja de fusibles y relés en el compartimento del motor

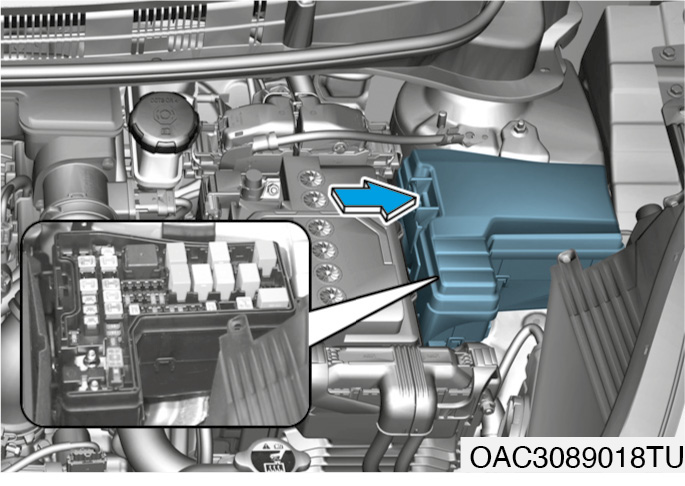

Diagrama de la caja de fusibles y relés en el compartimento del motor.

En el lado interior de las tapas de las cajas de fusibles y relés se encuentran sus nombres y amperajes.

Etiquetas de fusibles y relés con nombres y amperajes en la tapa del motor.Información

La disposición real de las cajas de fusibles del vehículo adquirido puede diferir de la que se muestra en el Manual. La información proporcionada refleja el estado en el momento de la publicación. Al revisar los fusibles, utilice las descripciones de las tapas de sus cajas.

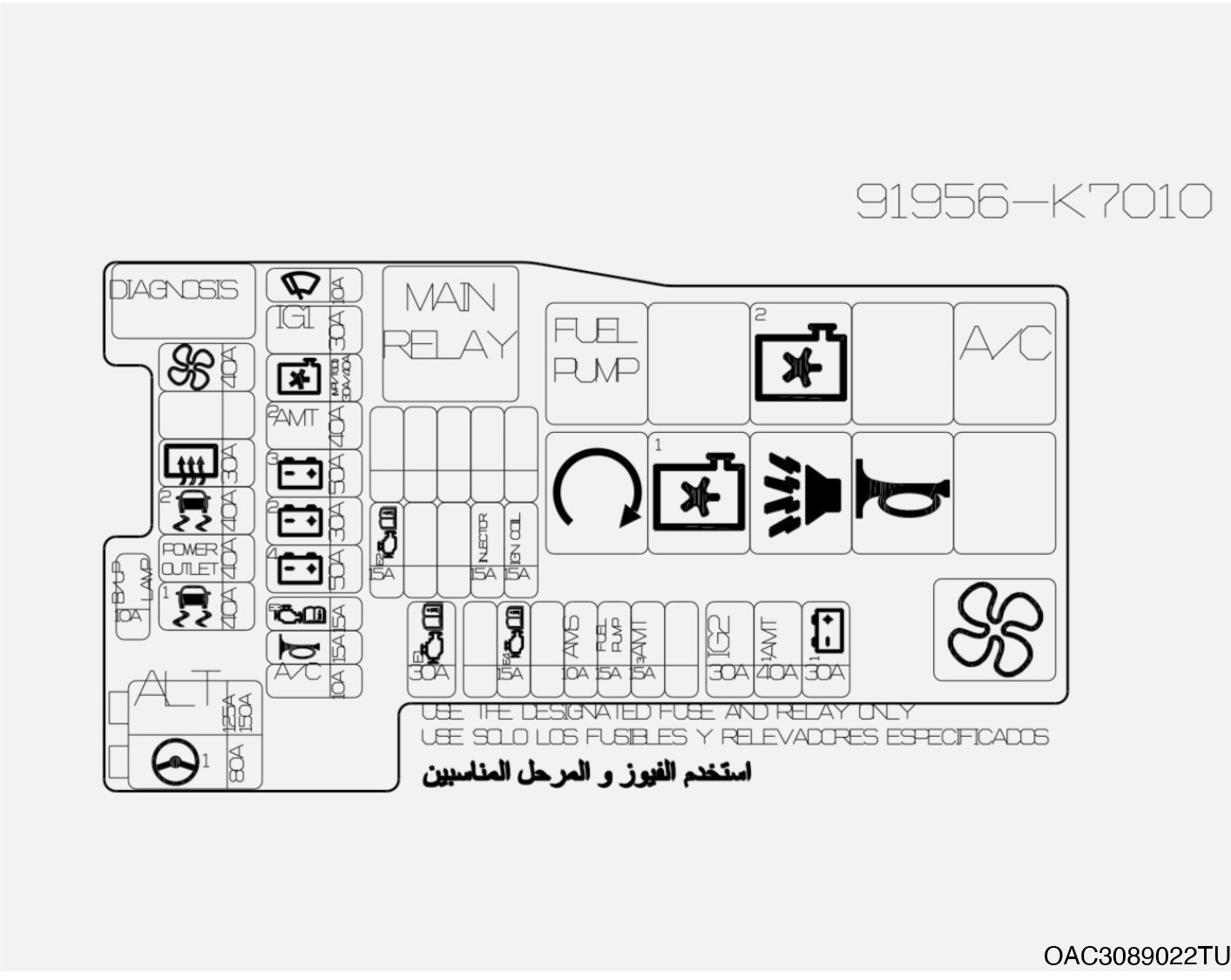

Disposición de fusibles y relés en el compartimento del motor, según el manual.

Caja de fusibles y relés en el compartimento del motor

<td

Nombre del fusible

Designación

Amperios (A)

Circuito protegido

Relé

PRINCIPAL

Relé principal

30

Módulo de control de la transmisión (MT, AMT)

BOMBA DE COMBUSTIBLE

Diagrama de fusibles para la bomba de combustible del vehículo.

20

Bomba de combustible

VENTILADOR DE REFRIGERACIÓN 1

Diagrama de fusibles para el ventilador de refrigeración 1 del motor.

35

Altas velocidades del ventilador del radiador

VENTILADOR DE REFRIGERACIÓN 2

Diagrama de fusibles para el ventilador de refrigeración 2 del motor.

35

Bajas velocidades del ventilador del radiador

AIRE ACONDICIONADO

Diagrama de fusibles para el sistema de aire acondicionado del motor.

20

Compresor del sistema de aire acondicionado

ARRANQUE

Diagrama de fusibles para el sistema de arranque en el compartimento del motor.

20

Módulo ECM

SEÑAL DE VOZ

Diagrama de fusibles para la señal de voz del vehículo.

20

Sirena de alarma del coche

CLAXON

Diagrama de fusibles para el claxon del Hyundai i10 III.

20

Señal acústica

VENTILADOR

Diagrama de fusibles para el ventilador del compartimento del motor.

35

Módulo ICU, motor del ventilador

Fusibles de alta corriente

ALTERNADOR

Diagrama de fusibles para el alternador del vehículo.

125 o 150

Alternador

SERVODIRECCIÓN ELÉCTRICA

Diagrama de fusibles para la servodirección eléctrica del coche.

80

Sistema MDPS

Fusibles LP S/B J

VENTILADOR

Diagrama de fusibles para el ventilador adicional del motor.

40

Módulo ICU, motor del ventilador

CALEFACCIÓN TRASERA

Diagrama de fusibles para la calefacción trasera del vehículo.

30

Módulo ICU, calefacción de la ventana trasera

AMT 1

1 AMT

40

Transmisión AMT

AMT 2

2 AMT

40

Transmisión AMT

BATERÍA 1

Diagrama de fusibles para la batería 1 del Hyundai i10 III.

30

Módulo ICU
