Hyundai Santa Fe (2017-2018) – caja de fusibles
Hyundai Santa Fe (2017) – diagrama de la caja de fusibles
Año de fabricación: 2017, 2018.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Hyundai Santa Fe se encuentran en la caja de fusibles del panel de instrumentos (ver fusible «C/LIGHTER» (toma de corriente delantera y encendedor de cigarrillos, toma de corriente del maletero)) y en la caja de fusibles del compartimento del motor (fusible «P/OUTLET» (relé de salida de corriente)).

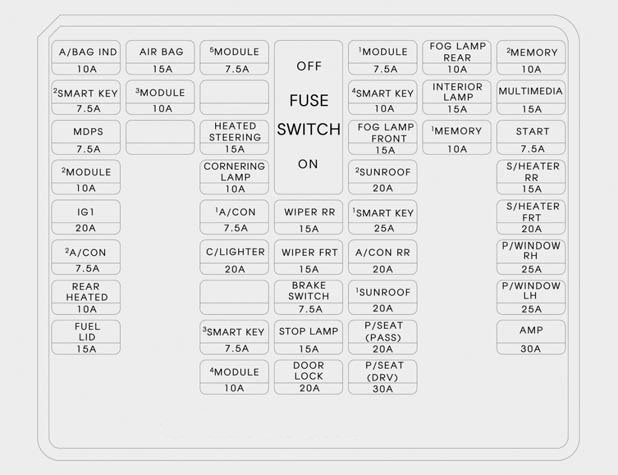

Panel de instrumentos
| Nombre del fusible | Amperaje [A] | Descripción |
| A/BAG IND | 10 | Conjunto de intermitentes;
Módulo de control del aire acondicionado. |
| A/BAG | 15 | ACU;
Sensor de detección de pasajeros. |
| MODULE 5 | 7,5 | RR_BLOWER, AVM, AC_INVERTER_UNIT;
Módulo de control de llave inteligente; BCM; Calefacción del asiento trasero; Módulo de calefacción del asiento del conductor/pasajero. |
| MODULE 1 | 7,5 | Interruptor de modo deportivo;
Llave electromagnética; Interruptor de consola izquierda y derecha; Interruptor de elevalunas traseros izquierdo y derecho; Conector de enlace de datos |
| FOG LAMP RR | 10 | — |
| MEMORY 2 | 10 | BCM;
Módulo de monitoreo de presión de neumáticos; Espejo electrocromático; Módulo de puerta del conductor/pasajero; Sensor de luz automático y fotocélula; Módulo de control del aire acondicionado; Conjunto de intermitentes; FRT_DRV_SEAT. |
| SMART KEY 2 | 7,5 | Módulo de control de llave inteligente;
Módulo inmovilizador. |
| MODULE 3 | 10 | BCM;
Conjunto de intermitentes; Módulo de monitoreo de presión de neumáticos; Módulo de control del aire acondicionado; Módulo de puerta del conductor/pasajero; Indicador de palanca de cambios ATM; Calefacción de asientos traseros; ECU 4WD; Módulo de calefacción del asiento del conductor/pasajero; Módulo MTS; Sensor de asistencia de estacionamiento; Unidad principal A/V y navegación; Sensor de asistencia de estacionamiento trasero (central); AMP, SAS_ESP, EPB_EXT; Espejo electrocromático; BSD. |
| SMART KEY 4 | 10 | Interruptor de botón Start/Stop;
Módulo inmovilizador. |
| INTERIOR LAMP | 15 | Bombilla del maletero;
Bombillas de la visera parasol; Bombilla del techo de la consola; Bombilla de la cabina central; Bombilla personal. |
| MULTIMEDIA | 15 | Unidad principal de audio;
Audio-video y navegación; Módulo MTS; D_CLOCK. |
| MDPS | 7,5 | Unidad MDPS |
| HTD STRG | 15 | Interruptor del volante |
| FOG LAMP FRONT | 15 | Faros antiniebla delanteros |
| MEMORY 1 | 10 | Receptor RF;
Llave de encendido e interruptor de advertencia de puerta. |
| START | 7,5 | SIN IMMO. & Llave inteligente:
caja de fusibles del relé ICM (relé de alarma antirrobo;) con IMMO. o llave inteligente: INHIBIT_SW(POSITION_SW). |
| MODULE 2 | 10 | Interruptor del salpicadero;
Conector de control universal; Actuador del dispositivo de nivelación de faros; Módulo de nivelación automática de faros; Interruptor de luces de freno; AFLS_UNIT, F_WATER_SNSR, GLOW_RLY_UNIT_METAL, FPAS_SNSR, DSL_BOX |
| CORNERING LAMP | 10 | — |
| SUNROOF 2 | 20 | Techo solar |
| S/HEATER RR | 15 | Calefacción de asientos traseros |
| IGN | 20 | Caja de fusibles y relés E/R (fusible – ABS 3, SENSOR 5, TCU) |
| A/CON 1 | 7,5 | Caja de fusibles y relés E/R (relé del ventilador);
Módulo de control del aire acondicionado; Ionizador del panel de instrumentos; DSL_BOX (PTC_RLY). |
| WIPER RR | 15 | Relé del limpiaparabrisas trasero;
Motor del limpiaparabrisas trasero; Interruptor multifunción; BCM. |
| SMART KEY 1 | 25 | Módulo de control de llave inteligente |
| S/HEATER FRT | 20 | Módulo de calefacción del asiento del conductor/pasajero |
| A/CON 2 | 7,5 | Módulo de control del aire acondicionado |
| C/LIGHTER | 20 | Toma de corriente delantera y encendedor de cigarrillos, toma de corriente del maletero |
| WIPER FRT | 15 | Interruptor multifunción;
Caja de fusibles y relés E/R (relé del limpiaparabrisas HI, relé IG2). |
| A/CON RR | 20 | — |
| P/WDW RH | 25 | Módulo de puerta del pasajero, interruptor de elevalunas trasero derecho |
| REAR HTD | 10 | Módulo de control del aire acondicionado |
| BRAKE SWITCH | 7,5 | Módulo de control de llave inteligente;
Interruptor de luz de freno. |
| SUNROOF 1 | 20 | Techo solar |
| P/WDW LH | 25 | Módulo de elevalunas del conductor;
Módulo de puerta del conductor; Interruptor de elevalunas trasero izquierdo |
| FUEL LID | 15 | Interruptor de la tapa del combustible (DOOR_EXT) |
| SMART KEY 3 | 7,5 | Módulo de control de llave inteligente |
| STOP LAMP | 15 | Módulo electrónico de señal de freno |
| P/SEAT PASS | 20 | Interruptor manual del asiento del pasajero;
Interruptor de soporte lumbar del pasajero. |
| AMP | 30 | AMP |
| MODULE 4 | 10 | Audio;
Unidad principal A/V y navegación; BCM; AMP; Módulo MTS; Interruptor de alimentación del espejo exterior; Caja de fusibles y relés E/R (relé de toma de corriente), AVM, D_CLOCK, USB_CHARGE. |
| DOOR LOCK | 20 | Relé de bloqueo/desbloqueo de puertas;
Relé de la tapa trasera; Caja de fusibles del relé ICM (relé de bloqueo). |
| P/SEAT (DRV) | 30 | Módulo IMS del conductor;
Interruptor manual del asiento del conductor; Interruptor de soporte lumbar del conductor. |

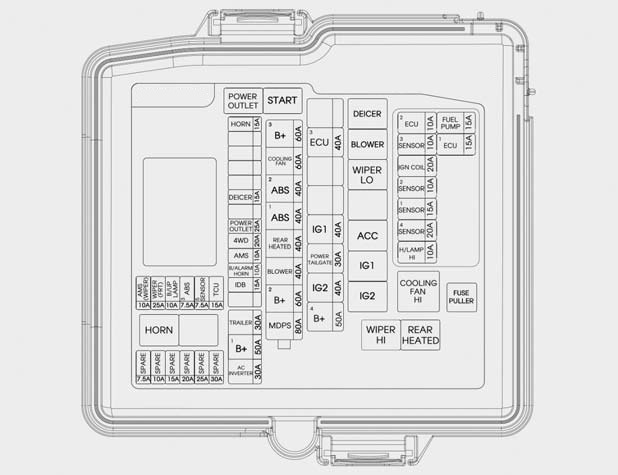

Panel de fusibles en el compartimento del motor
| Número de relé | Nombre del relé | Tipo de relé |
| E30 | RELÉ DE TOMAS DE CORRIENTE | ISO MICRO |
| E31 | RELÉ DE ARRANQUE | ISO MICRO |
| E32 | RELÉ DESCONGELADOR DELANTERO | ISO MICRO |
| E33 | RELÉ DEL VENTILADOR | ISO MICRO |
| E34 | RELÉ DEL LIMPIAPARABRISAS (BAJO) | ISO MICRO |
| E35 | RELÉ DEL VENTILADOR DE REFRIGERACIÓN (BAJO) | ISO MICRO |
| E36 | RELÉ ACC | ISO MICRO |
| E37 | RELÉ IG1 | ISO MICRO |
| E38 | RELÉ IG2 | ISO MICRO |
| E39 | RELÉ DEL VENTILADOR DE REFRIGERACIÓN (ALTO) | ISO MINI |
| E40 | RELÉ DEL LIMPIAPARABRISAS (ALTO) | ISO MICRO |
| E41 | RELÉ DESEMPAÑADOR TRASERO | ISO MICRO |
| E42 | RELÉ DE LA BOCINA | ISO MICRO |
| Nombre | Amperaje [A] | Descripción | |
| FUSIBLE MÚLTIPLE | MDPS | 80 | Unidad MDPS |
| B+2 | 60 | Caja de fusibles inteligente (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), fusible – SUNROOF 1, P/SEAT PASS, P/SEAT DRV), RR A/CON | |
| BLOWER | 40 | Relé del ventilador | |
| RR HTD | 40 | Relé de calefacción trasera | |
| ABS1 | 40 | Módulo ESC;
Conector de control universal. |
|
| ABS2 | 40 | Módulo ESC | |
| C/FAN | 60 | Relé del ventilador de refrigeración | |
| B+3 | 60 | Caja de fusibles inteligente (fusible – MODULE 1, SMART KEY 4, SUNROOF 2, SMART KEY 1, dispositivo de desconexión automática por pérdida de corriente) | |
| FUSIBLE | B+4 | 50 | Caja de fusibles inteligente (IPS 3 (4CH), IPS 6 (2CH), fusible – F/LID, STOP LAMP, DR LOCK, BRAKE SWITCH), FUEL LID |
| EMS | 40 | Caja de fusibles EMS | |
| C/FAN | 50 | Excepto Europa – RLY. 6 (Relé del ventilador de refrigeración (BAJO), RLY. 10 (relé del ventilador de refrigeración (ALTO)) | |
| IG1 | 40 | Sin llave inteligente:
interruptor de encendido, con llave inteligente – relé ACC, relé IG1 |
|
| IG2 | 40 | Relé de arranque;
Relé IG2; sin llave inteligente: Interruptor de encendido. |
|
| TRAILER | 30 | Alimentación para remolque | |
| B+1 | 50 | Caja de fusibles inteligente (fusible – S/HEATER RR, S/HEATER FRT, P/WDW RH, P/WDW LH) | |
| HORN | 15 | Relé de la bocina | |
| DEICER | 15 | Relé de calefacción delantera | |
| POWER OUTLET | 25 | Relé de salida de corriente |
| AC INVERTER | 30 | Módulo inversor de CA |
| P/TAIL GATE | 30 | Módulo de alimentación del portón trasero |
| IDB | 15 | Módulo IDB |
| 4WD | 20 | ECM para 4 ruedas |
| AMS | 10 | Sensor de batería |
| AMS (WIPER) | 10 | BCM, PCM |
| WIPER FRT | 25 | Relé del limpiaparabrisas – velocidad libre;
Motor del limpiaparabrisas delantero. |
| B/UP LAMP | 10 | A/T – luz trasera combinada (IN) izquierda y derecha;
Espejo electrocromático; Unidad principal de audio; Audio-video y navegación. |
| ABS3 | 7,5 | Módulo ESC |
| SENSOR5 | 7,5 | PCM |
| TCU | 15 | A/T: Interruptor de rango del motor |
| F/PUMP | 15 | Relé de la bomba de combustible |
| ECU1 | 15 | PCM |
| ECU2 | 10 | Módulo IDB |
| SENSOR3 | 10 | Relé de la bomba de combustible |
| IGN COIL | 20 | Condensador, Bobina de encendido #1/#2/#3/#4 |
| SENSOR2 | 10 | Válvula solenoide de control de ventilación;
Válvula solenoide de flujo variable (G4KJ); Válvula de control de aceite #1/#2 |
| SENSOR1 | 15 | Sensor de oxígeno (#1/#2/#3/#4);
PCM; Sensor de oxígeno (hacia abajo); caja de fusibles y relés E/R (relé del ventilador de refrigeración). |
| B/A HORN | 10 | Relé de la señal acústica de alarma antirrobo |
