Rover 200 (1995-1999) – caja de fusibles
Rover 200 – diagrama de la caja de fusibles
Año de fabricación: 1995, 1996, 1997, 1998, 1999.

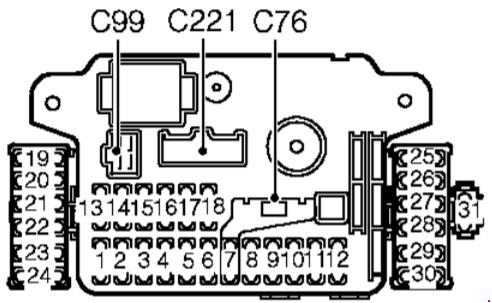

Caja de fusibles en la cabina
| Número |
Amperaje [A] |
Descripción |
| 1 | 10 | Indicadores, luces de posición, instrumentos |
| 2 | 10 | ABS |
| 3 | 10 | Reloj;
Radio; Iluminación interior. |
| 4 | 15 | Faro – principal derecho |
| 5 | 15 | Faro – principal izquierdo |
| 6 | 30 | Techo corredizo |
| 7 | 5 | SRS |
| 8 | 10 | Luz trasera – izquierda |
| 9 | 10 | Luz antiniebla trasera/MFU |
| 10 | 10 | Faro – cruce izquierdo |
| 11 | 10 | Faro – cruce derecho |
| 12 | 15 | Luz trasera – derecha |
| 13 | 15 | Limpiaparabrisas y lavaparabrisas – delantero |
| 14 | 10 | Gestión del motor |
| 15 | 15 | Ventilador de refrigeración;
Limpiaparabrisas y lavaparabrisas – trasero. |
| 16 | 10 | Luces de marcha atrás;
Luz de freno. |
| 17 | 10 | Radio;
Reloj; MFU. |
| 18 | 10 | Espejos exteriores;
Motor del calentador. |
| 19 | 10 | Ventilador de refrigeración |
| 20 | 10 | Manivela del motor |
| 21 | 20 | Ventana – conductor |
| 22 | 20 | Ventana – pasajero |
| 23 | 25 | HRW |
| 24 | 10 | Luces de posición |
| 25 | 10 | Iluminación – para conducción diurna |
| 26 | 20 | Lavado a presión |
| 27 | 10 | Asiento calefactable – pasajero |
| 28 | 10 | Asiento calefactable – conductor |
| 29 | 10 | Luces de conducción diurna |
| 30 | – | No se usa |
| 31 | 20 | Bombilla antiniebla – delantera |
Panel de fusibles P en el compartimento del motor
| Número |
Amperaje [A] |
Descripción |
| 1 | 15 | CDL |
| 2 | 15 | Luces de emergencia |
| 3 | 15 | MFU;
Bocina. |
| 4 | 20 | Ventilador del radiador |
| 5 | 15 | Gestión del motor |
| 6 | 20 | Aire acondicionado |
| 7 | 20 | Motor del calentador |
| 8 | 40 | Interruptor de encendido A |
| 9 | 40 | Interruptor de encendido B |
| 10 | 40 | HRW;
Techo corredizo; Control de ventanas. |
| 11 | 40 | Luces |
| 12 | 40 | Gestión del motor |
| 13 | 80 | Fusible principal |
Además, en el lado izquierdo del compartimento del motor se puede instalar un fusible de 40A (ABS).
Acerca del Rover 200 (1995-1999)
El Rover 200, fabricado entre 1995 y 1999, fue un modelo popular del fabricante de automóviles británico Rover. Este automóvil compacto era conocido por su fiabilidad y confort. La gama de modelos Rover 200 ofrecía varias variantes de motor, incluyendo unidades de gasolina y diésel, que oscilaban entre 1.1 y 2.0 litros. El vehículo estaba disponible en varias versiones de carrocería, incluyendo hatchback y coupé, lo que permitía a los clientes elegir según sus preferencias. El interior fue diseñado con énfasis en la comodidad y la funcionalidad, ofreciendo tecnologías modernas y materiales de calidad.
Diagrama de la caja de fusibles del Rover 200
Esta página muestra el diagrama de la caja de fusibles para el modelo Rover 200, que es esencial para el mantenimiento y las reparaciones correctas del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave del sistema eléctrico del vehículo, por lo que es importante tener un diagrama preciso para su correcto uso y mantenimiento.
